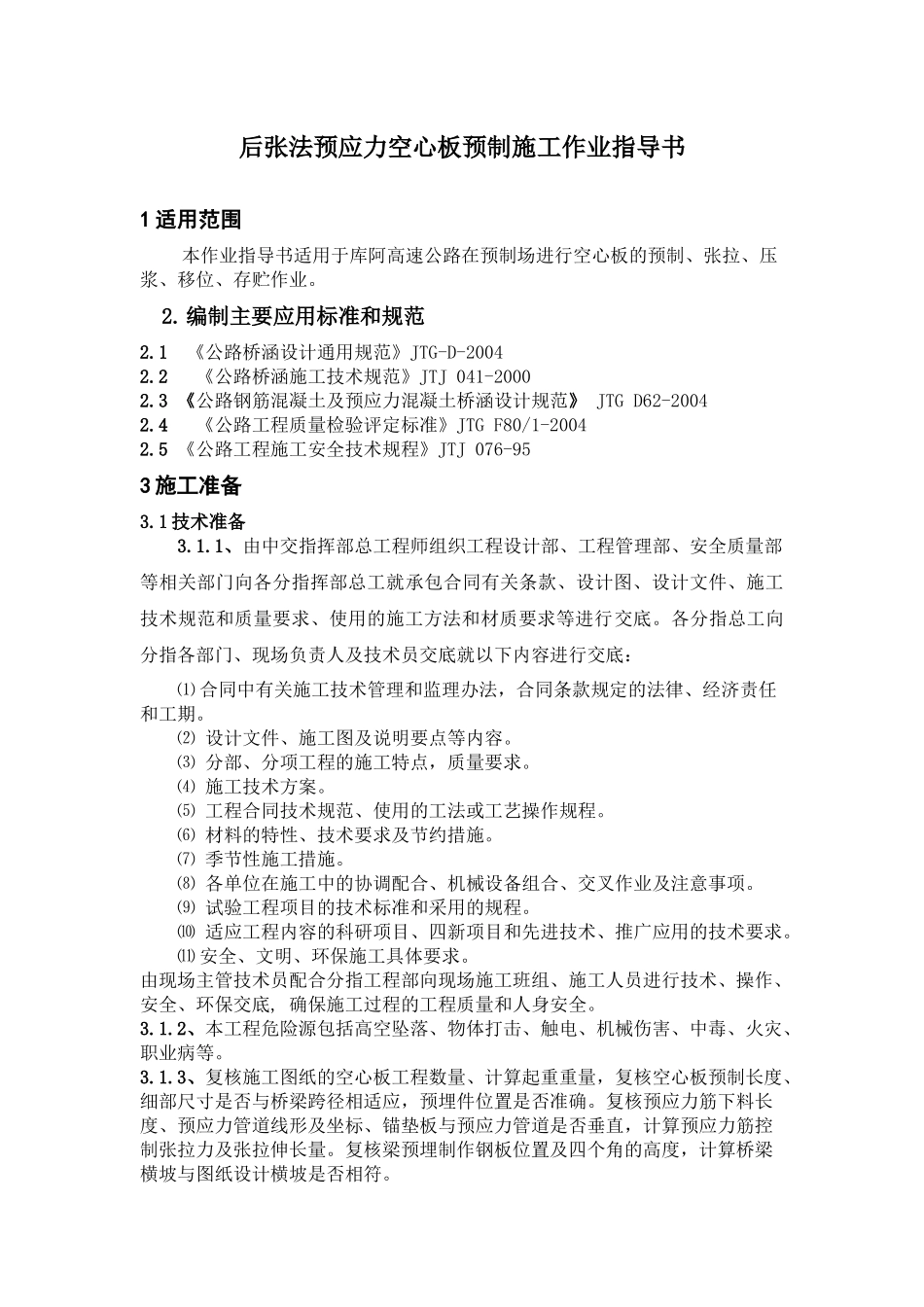

后张法预应力空心板预制施工作业指导书_第1页
1/10

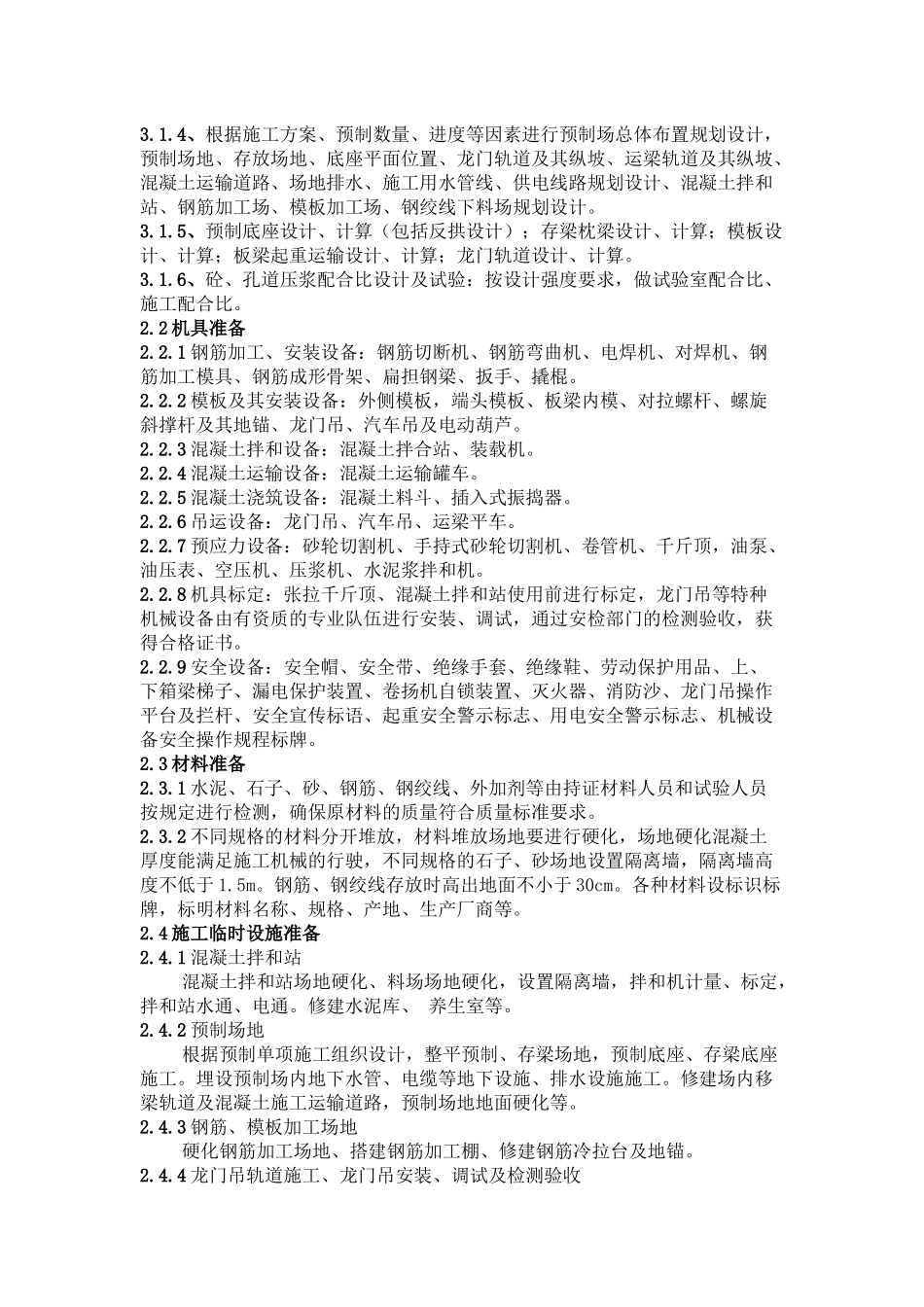

后张法预应力空心板预制施工作业指导书_第2页
2/10

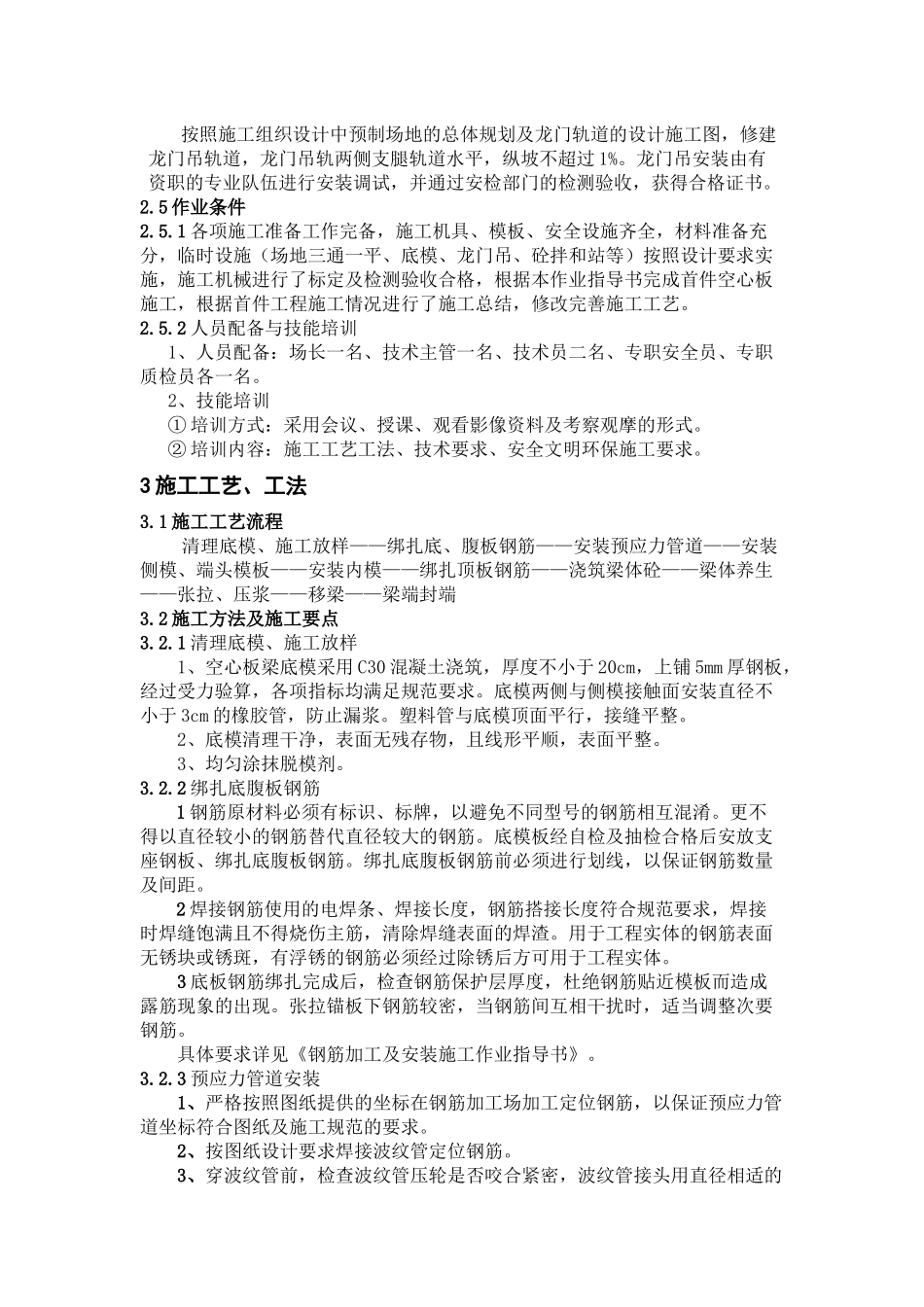

后张法预应力空心板预制施工作业指导书_第3页
3/10
后张法预应力空心板预制施工作业指导书1适用范围本作业指导书适用于库阿高速公路在预制场进行空心板的预制、张拉、压浆、移位、存贮作业。2.编制主要应用标准和规范2.1《公路桥涵设计通用规范》JTG-D-20042.2《公路桥涵施工技术规范》JTJ041-20002.3《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-20042.4《公路工程质量检验评定标准》JTGF80/1-20042.5《公路工程施工安全技术规程》JTJ076-953施工准备3.1技术准备3.1.1、由中交指挥部总工程师组织工程设计部、工程管理部、安全质量部等相关部门向各分指挥部总工就承包合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。各分指总工向分指各部门、现场负责人及技术员交底就以下内容进行交底:⑴合同中有关施工技术管理和监理办法,合同条款规定的法律、经济责任和工期。⑵设计文件、施工图及说明要点等内容。⑶分部、分项工程的施工特点,质量要求。⑷施工技术方案。⑸工程合同技术规范、使用的工法或工艺操作规程。⑹材料的特性、技术要求及节约措施。⑺季节性施工措施。⑻各单位在施工中的协调配合、机械设备组合、交叉作业及注意事项。⑼试验工程项目的技术标准和采用的规程。⑽适应工程内容的科研项目、四新项目和先进技术、推广应用的技术要求。⑾安全、文明、环保施工具体要求。由现场主管技术员配合分指工程部向现场施工班组、施工人员进行技术、操作、安全、环保交底,确保施工过程的工程质量和人身安全。3.1.2、本工程危险源包括高空坠落、物体打击、触电、机械伤害、中毒、火灾、职业病等。3.1.3、复核施工图纸的空心板工程数量、计算起重重量,复核空心板预制长度、细部尺寸是否与桥梁跨径相适应,预埋件位置是否准确。复核预应力筋下料长度、预应力管道线形及坐标、锚垫板与预应力管道是否垂直,计算预应力筋控制张拉力及张拉伸长量。复核梁预埋制作钢板位置及四个角的高度,计算桥梁横坡与图纸设计横坡是否相符。3.1.4、根据施工方案、预制数量、进度等因素进行预制场总体布置规划设计,预制场地、存放场地、底座平面位置、龙门轨道及其纵坡、运梁轨道及其纵坡、混凝土运输道路、场地排水、施工用水管线、供电线路规划设计、混凝土拌和站、钢筋加工场、模板加工场、钢绞线下料场规划设计。3.1.5、预制底座设计、计算(包括反拱设计);存梁枕梁设计、计算;模板设计、计算;板梁起重运输设计、计算;龙门轨道设计、计算。3.1.6、砼、孔道压浆配合比设计及试验:按设计强度要求,做试验室配合比、施工配合比。2.2机具准备2.2.1钢筋加工、安装设备:钢筋切断机、钢筋弯曲机、电焊机、对焊机、钢筋加工模具、钢筋成形骨架、扁担钢梁、扳手、撬棍。2.2.2模板及其安装设备:外侧模板,端头模板、板梁内模、对拉螺杆、螺旋斜撑杆及其地锚、龙门吊、汽车吊及电动葫芦。2.2.3混凝土拌和设备:混凝土拌合站、装载机。2.2.4混凝土运输设备:混凝土运输罐车。2.2.5混凝土浇筑设备:混凝土料斗、插入式振捣器。2.2.6吊运设备:龙门吊、汽车吊、运梁平车。2.2.7预应力设备:砂轮切割机、手持式砂轮切割机、卷管机、千斤顶,油泵、油压表、空压机、压浆机、水泥浆拌和机。2.2.8机具标定:张拉千斤顶、混凝土拌和站使用前进行标定,龙门吊等特种机械设备由有资质的专业队伍进行安装、调试,通过安检部门的检测验收,获得合格证书。2.2.9安全设备:安全帽、安全带、绝缘手套、绝缘鞋、劳动保护用品、上、下箱梁梯子、漏电保护装置、卷扬机自锁装置、灭火器、消防沙、龙门吊操作平台及拦杆、安全宣传标语、起重安全警示标志、用电安全警示标志、机械设备安全操作规程标牌。2.3材料准备2.3.1水泥、石子、砂、钢筋、钢绞线、外加剂等由持证材料人员和试验人员按规定进行检测,确保原材料的质量符合质量标准要求。2.3.2不同规格的材料分开堆放,材料堆放场地要进行硬化,场地硬化混凝土厚度能满足施工机械的行驶,不同规格的石子、砂场地设置隔离墙,隔离墙高度不低于1.5m。钢筋、钢绞线存放时高出地面不小于30cm。各种材料设标识标牌,标明材料名称、规格、产地、生产厂商等。2.4施工临...
