客运索道运载工具型式试验必备仪器设备表VIP免费

客运索道运载工具型式试验必备仪器设备表_第1页
1/13
客运索道运载工具型式试验必备仪器设备表_第2页
2/13
客运索道运载工具型式试验必备仪器设备表_第3页
3/13

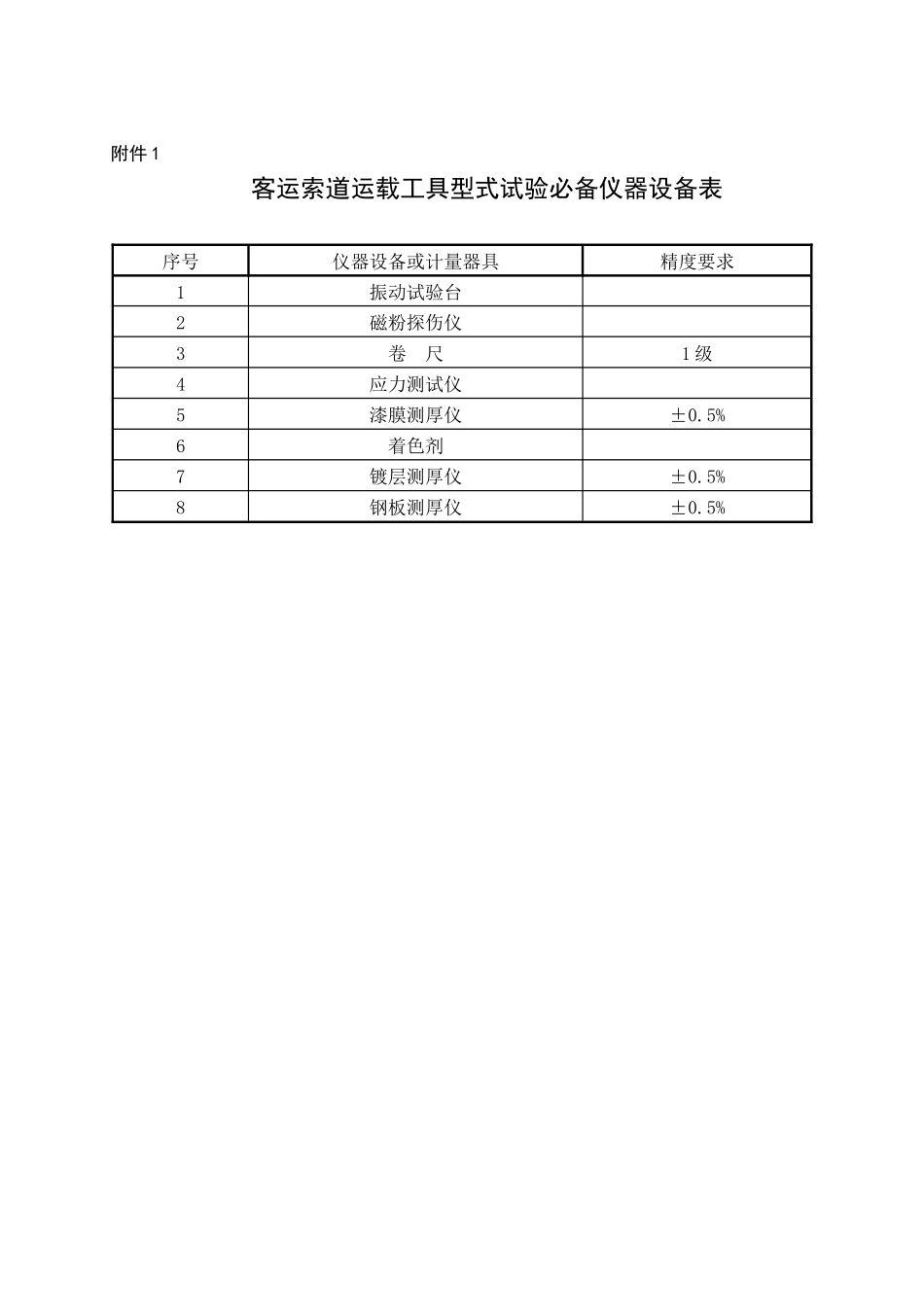

附件1客运索道运载工具型式试验必备仪器设备表序号仪器设备或计量器具精度要求1振动试验台2磁粉探伤仪3卷尺1级4应力测试仪5漆膜测厚仪±0.5%6着色剂7镀层测厚仪±0.5%8钢板测厚仪±0.5%附件2吊椅型式试验内容、要求与方法项目编号试验内容与要求试验方法1资料审查1.1鉴定报告样机应该有设计文件鉴定报告查阅相关资料1.2合格报告样机应该有自检合格报告。1.3总图样机应该有总图1.4重要零部件图应该有包括吊架、扶手以及座椅重要零部件图1.5工艺图应该有重要零部件加工、焊接和装配工艺1.6证明书应该有重要零部件材质证明书1.7探伤报告应该有重要零部件无损探伤报告1.8说明书应该有设计计算书和使用维护说明书1.9其它必要时,提供其它有关资料2宏观检查2.1产品标牌应该在显著位置设置产品标牌,应该注明的性能参数包括自重、额定载荷、乘坐人数目测检查2.2外观检查表面保护层应当均匀;表面保护层不应当有局部缺陷和锈蚀;镀锌层厚度不得小于0.010mm;保护性涂层总厚度不得小于0.15mm目测检查;用镀层测厚仪测量;用漆膜测厚仪测量3零部件检测3.1上吊架3.1.1不允许存在横向对接焊缝,焊缝应该均匀,不得有未熔合、未焊透、夹渣、裂纹等缺陷表面检测3.1.2结构用整根钢管或封闭材料制作,具有足够的刚度,屈服安全系数不得小于3.5查阅设计说明书,计算校核3.1.3任何断面不得有变形、裂纹等缺陷磁粉探伤3.1.4应当设置防积水措施。目测检查3.2座椅3.2.1结构件焊缝应该均匀,焊缝应该均匀,不得有未熔合、未焊透、夹渣、裂纹等缺陷目测检查3.2.2结构件具有足够的刚度,按屈服极限计算安全系数不得小于3.5查阅设计说明书,计算校核3.2.3结构件任何断面不得有裂纹或变形等缺陷磁粉探伤项目编号试验内容与要求试验方法3零部3.2座椅3.2.4座椅上设有向后倾的座板和靠背,并有扶手或围栏目测检查件检测3.2.5座位宽度每人不小于0.5m,并向后倾斜25%-35%用卷尺测量3.2.6扶手或围栏应当高出座位0.35m3.2.7座椅面应当具有足够的连接强度,并用阻燃材料制作查材质证明书3.2.8防雨罩从座椅面算起高度为1.1m用卷尺测量3.3保护架3.3.1脚蹬应当有足够的刚度和强度,额定载荷下不得变形或断裂负载试验3.3.2扭转弹簧的弹簧力应当保证当保护架抬起到一定高度后不会自动向前落下手动试验3.3.3吊椅应当方便乘客上下,座椅的保护架应当与脚蹬协调动作、开合自如、乘坐舒适、安全可靠乘坐检验3.4减震装置3.4.1上吊架与座椅连接处应当有减震装置,并有良好的减震效果现场试验3.5连接件3.5.1吊架与吊椅之间的连接销轴应当使用具有足够强度和韧性的材料制作,按屈服极限计算安全系数不得小于3.5查阅设计说明书,计算校核3.5.2吊架与吊椅之间的连接、吊椅主要受力构件应当安全可靠,便于检查和维修目测检查3.5.3连接销轴不得有变形、裂纹等缺陷磁粉探伤4强度试验4.1强度试验吊椅承受3.5倍额定载荷,静止20min,主要受力构件不得出现塑性变形直观检查;表面检测5疲劳试验5.1疲劳试验5.1.1承受额定载荷的吊椅,在0.2倍额定载荷的脉动力作用50万次以后,吊椅主要承载构件不得出现疲劳裂纹或断裂在振动试验台上试验并磁粉探伤,加载频率为每分10次5.1.2疲劳试验后,上述相关试验项目复查时应当满足使用要求按相应项目的试验方法检查注:所有无损探伤均按JB4730-94Ⅱ级探伤合格。附件3吊篮型式试验内容、要求与方法项目编号试验内容与要求试验方法1资料1.1鉴定报告样机应该有设计文件鉴定报告查阅相关资料审查1.2合格报告样机应该有自检合格报告1.3总图样机应该有总图1.4重要零部件图应该有包括吊架、吊篮骨架、座椅、门以及门锁等重要零部件图1.5工艺图应该有重要零部件加工、焊接和装配工艺1.6证明书应该有重要零部件材质证明书1.7探伤报告应该有重要零部件无损探伤报告1.8说明书应该有设计计算书和使用维护说明书1.9其它必要时,提供其它有关资料2宏观检查2.1产品标牌应该在显著位置设置产品标牌,应该注明的性能参数包括自重、定载荷、乘坐人数目测检查2.2外观检查表面保护层应当均匀;表面保护层不应当有局部缺陷和锈蚀镀锌层厚度不得小于0.010mm;保护性涂层总厚度不得小于0.15mm目测检查;用镀层测厚仪测量;用漆膜...
