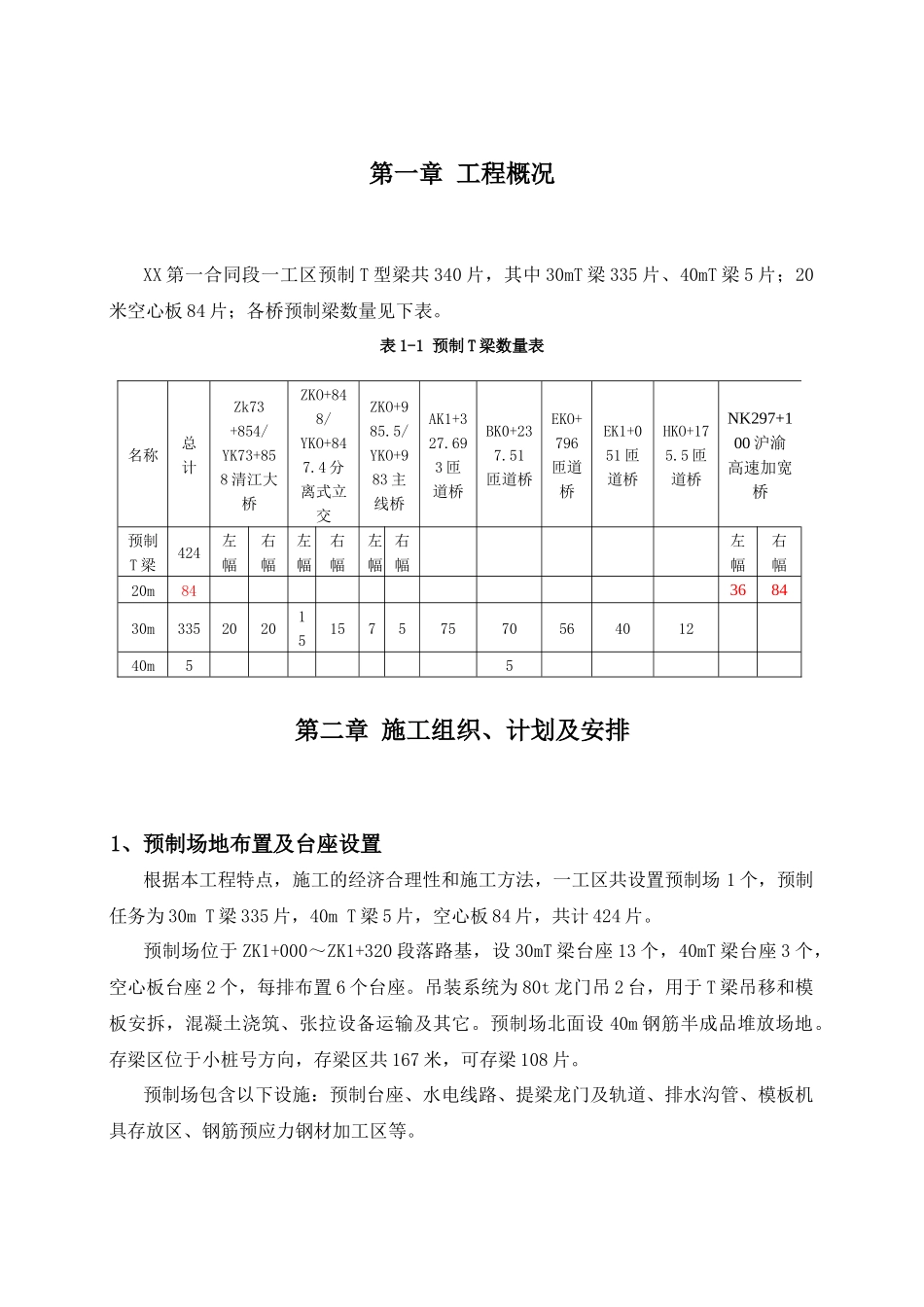

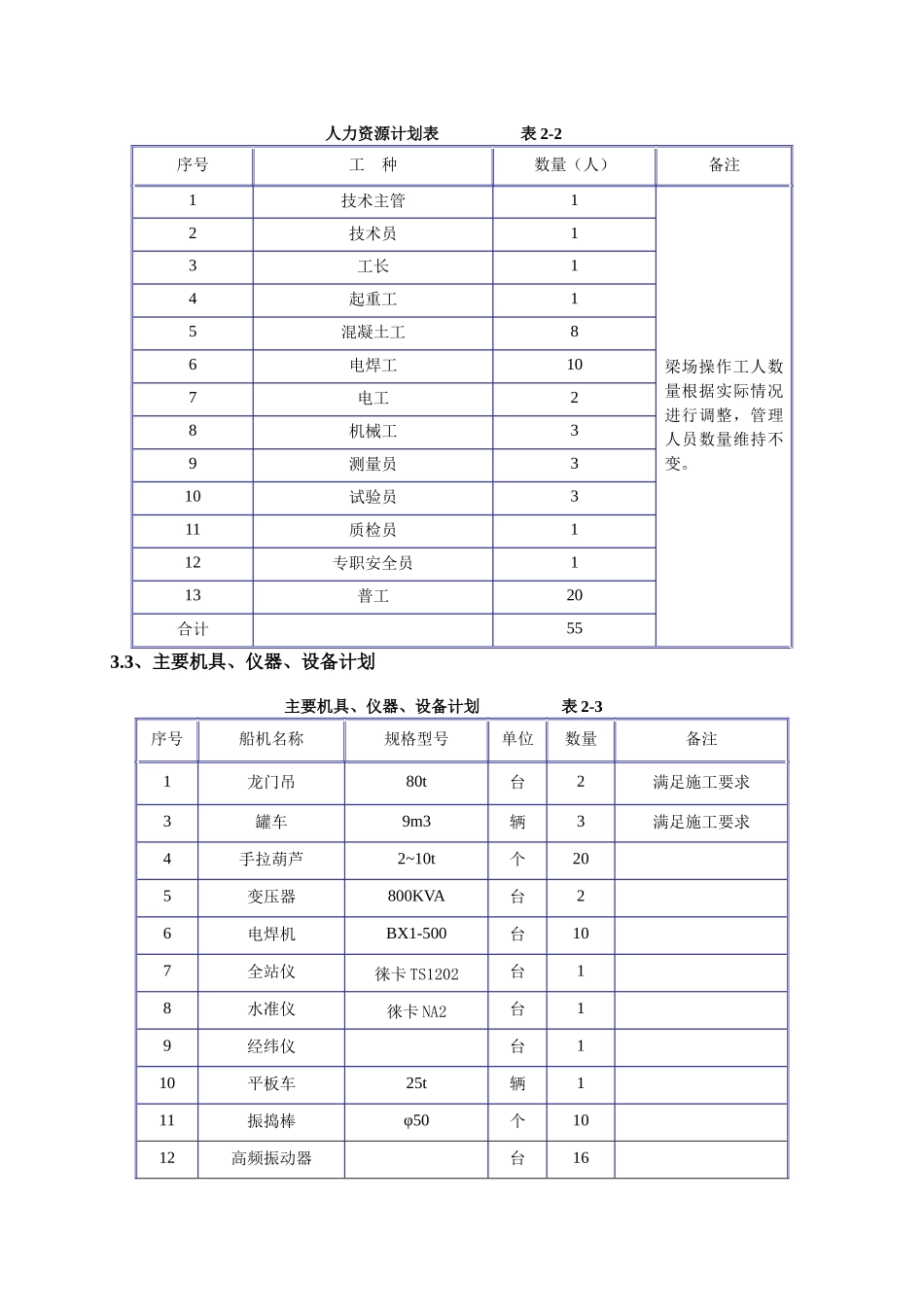

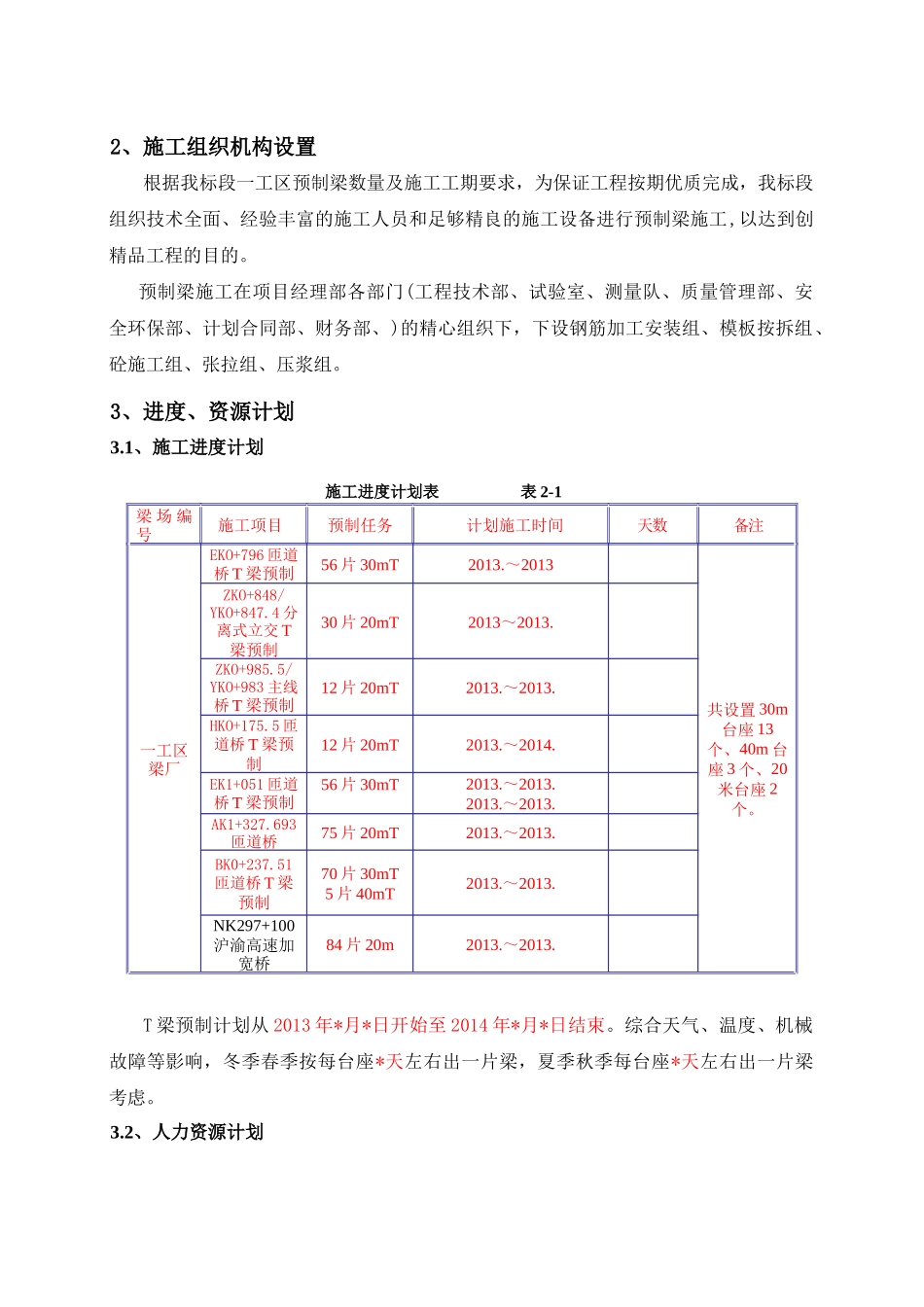

第一章工程概况XX第一合同段一工区预制T型梁共340片，其中30mT梁335片、40mT梁5片；20米空心板84片；各桥预制梁数量见下表。表1-1预制T梁数量表名称总计Zk73+854/YK73+858清江大桥ZKO+848/YKO+847.4分离式立交ZKO+985.5/YKO+983主线桥AK1+327.693匝道桥BK0+237.51匝道桥EKO+796匝道桥EK1+051匝道桥HKO+175.5匝道桥NK297+100沪渝高速加宽桥预制T梁424左幅右幅左幅右幅左幅右幅左幅右幅20m84368430m3352020151575757056401240m55第二章施工组织、计划及安排1、预制场地布置及台座设置根据本工程特点，施工的经济合理性和施工方法，一工区共设置预制场1个，预制任务为30mT梁335片，40mT梁5片，空心板84片，共计424片。预制场位于ZK1+000～ZK1+320段落路基，设30mT梁台座13个，40mT梁台座3个，空心板台座2个，每排布置6个台座。吊装系统为80t龙门吊2台，用于T梁吊移和模板安拆，混凝土浇筑、张拉设备运输及其它。预制场北面设40m钢筋半成品堆放场地。存梁区位于小桩号方向，存梁区共167米，可存梁108片。预制场包含以下设施：预制台座、水电线路、提梁龙门及轨道、排水沟管、模板机具存放区、钢筋预应力钢材加工区等。2、施工组织机构设置根据我标段一工区预制梁数量及施工工期要求，为保证工程按期优质完成，我标段组织技术全面、经验丰富的施工人员和足够精良的施工设备进行预制梁施工,以达到创精品工程的目的。预制梁施工在项目经理部各部门(工程技术部、试验室、测量队、质量管理部、安全环保部、计划合同部、财务部、)的精心组织下，下设钢筋加工安装组、模板按拆组、砼施工组、张拉组、压浆组。3、进度、资源计划3.1、施工进度计划施工进度计划表表2-1T梁预制计划从2013年*月*日开始至2014年*月*日结束。综合天气、温度、机械故障等影响，冬季春季按每台座*天左右出一片梁，夏季秋季每台座*天左右出一片梁考虑。3.2、人力资源计划梁场编号施工项目预制任务计划施工时间天数备注一工区梁厂EKO+796匝道桥T梁预制56片30mT2013.～2013共设置30m台座13个、40m台座3个、20米台座2个。ZKO+848/YKO+847.4分离式立交T梁预制30片20mT2013～2013.ZKO+985.5/YKO+983主线桥T梁预制12片20mT2013.～2013.HKO+175.5匝道桥T梁预制12片20mT2013.～2014.EK1+051匝道桥T梁预制56片30mT2013.～2013.2013.～2013.AK1+327.693匝道桥75片20mT2013.～2013.BK0+237.51匝道桥T梁预制70片30mT5片40mT2013.～2013.NK297+100沪渝高速加宽桥84片20m2013.～2013.人力资源计划表表2-2序号工种数量（人）备注1技术主管1梁场操作工人数量根据实际情况进行调整，管理人员数量维持不变。2技术员13工长14起重工15混凝土工86电焊工107电工28机械工39测量员310试验员311质检员112专职安全员113普工20合计553.3、主要机具、仪器、设备计划主要机具、仪器、设备计划表2-3序号船机名称规格型号单位数量备注1龙门吊80t台2满足施工要求3罐车9m3辆3满足施工要求4手拉葫芦2~10t个205变压器800KVA台26电焊机BX1-500台107全站仪徕卡TS1202台18水准仪徕卡NA2台19经纬仪台110平板车25t辆111振捣棒φ50个1012高频振动器台16说明：以上为1个梁场的主要机具、仪器、设备计划第三章T梁预制施工方案1、施工工艺总体施工工艺流程见下图。图3-1T梁预制施工总体工艺流程图2、钢筋绑扎及预应力管道安装施工本工程T梁设计图HRB335钢筋主要采用了φ28mm、φ25mm、φ16mm、φ12mm四种规格，R235钢筋主要采用了φ10mm、φ8mm两种规格，波纹管采用了φ80mm、φ87mm、φ90mm和φ97mm四种规格波纹管。空心板设计图HRB335钢筋主要采用了φ25mm、φ16mm、φ14mmφ12mm五种规格，R235钢筋主要采用了φ10mm、φ8mm两种规格，波纹管采用φ56mm和φ67mm二种规格波纹管。钢筋均在后场下料弯曲，按钢筋编号成捆运至施工现场。钢筋及预应力管道施工顺序流程见图3-2。图3-2钢筋施工流程图2.1、钢筋加工及运输（1）加工场地钢筋进场后统一在钢筋加工区进行加工，再经龙门吊吊至施工区域。（2）钢筋加工所有钢筋均在钢筋加工场按要求加工成半成品，并分类编号堆存。堆存时，其下放枕木以利排水。2.2、钢筋绑扎钢筋直接在台座上绑扎成型，采用钢筋定位架进行绑扎，...
