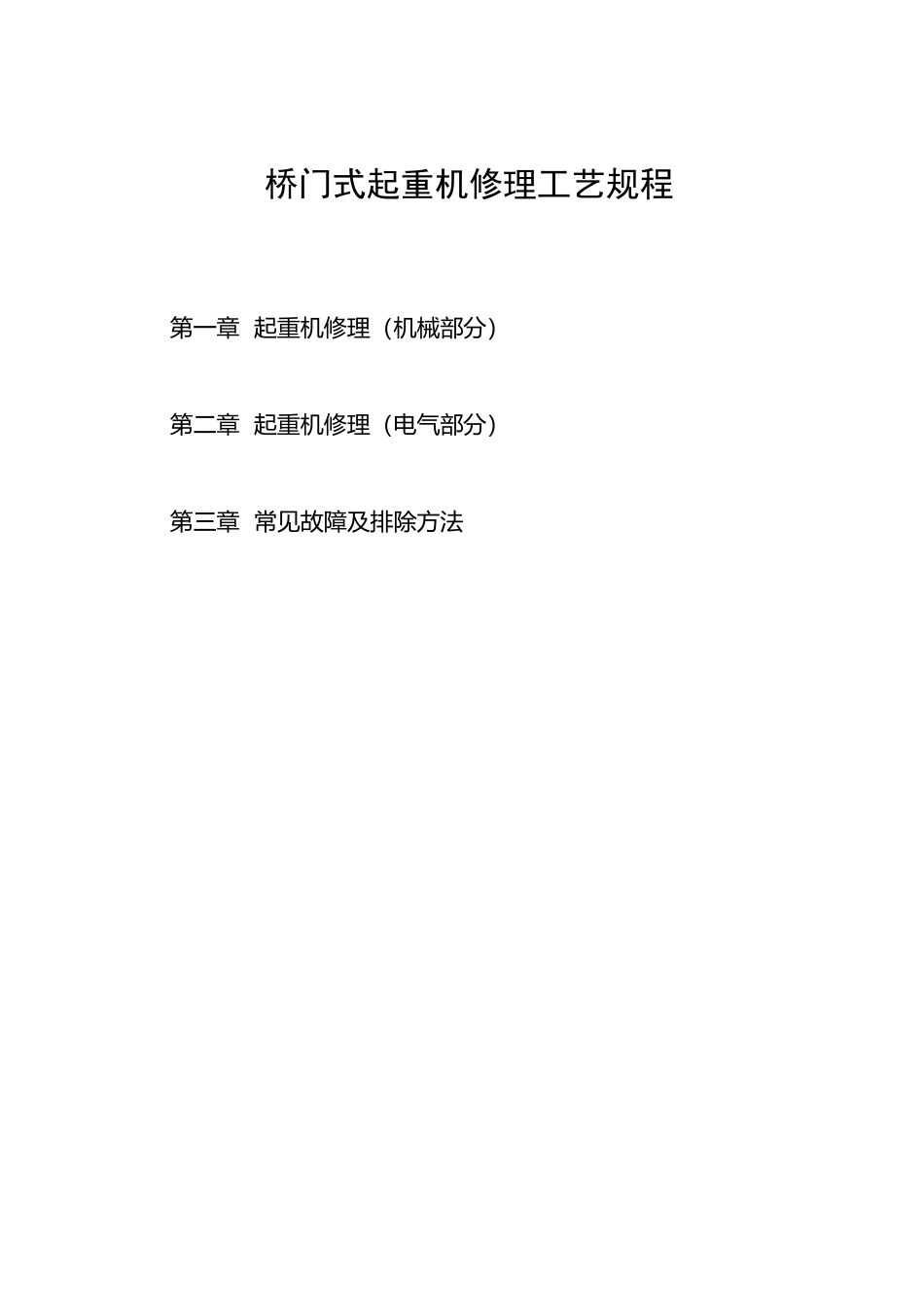

桥门式起重机修理工艺规程VIP免费

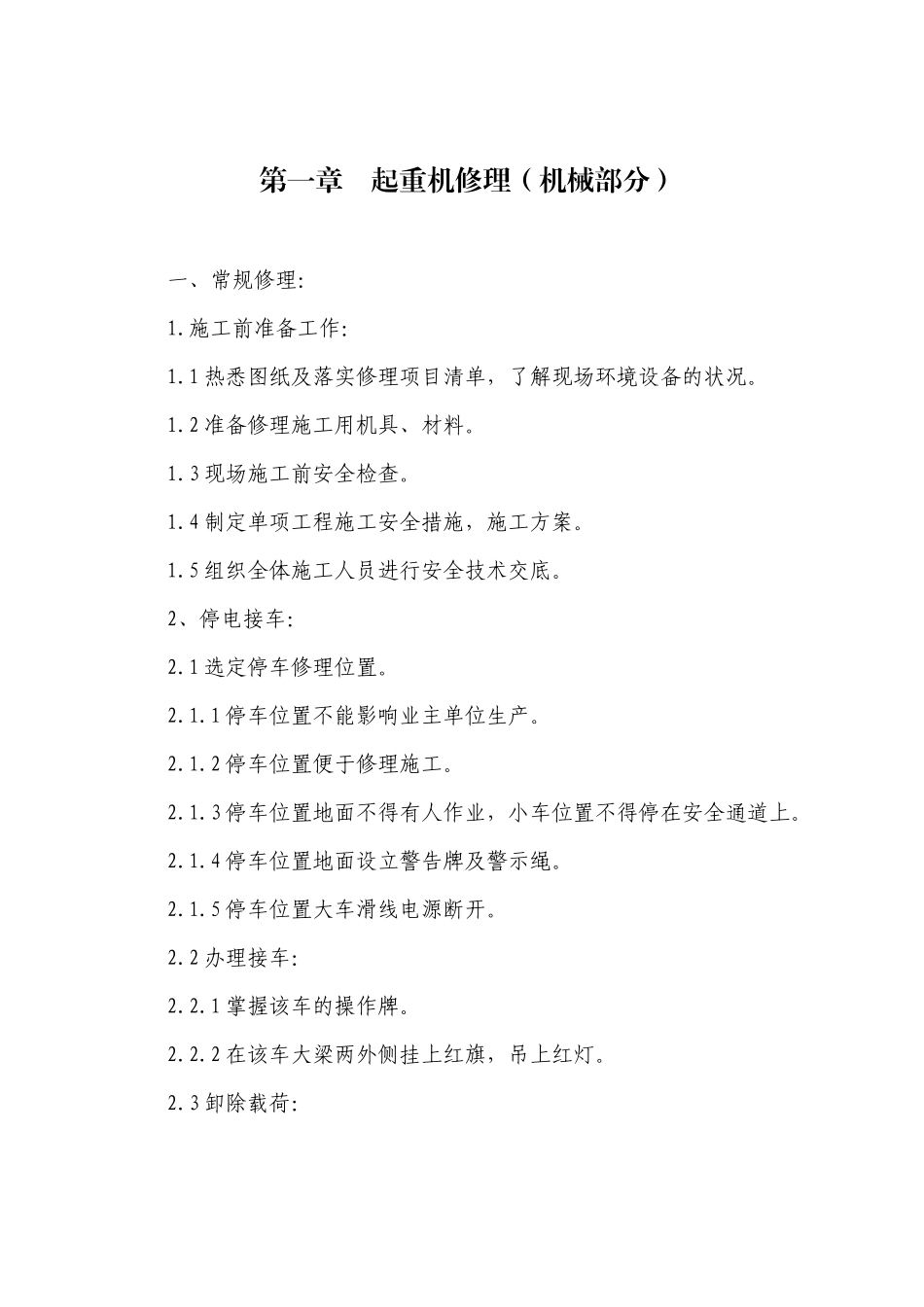

桥门式起重机修理工艺规程第一章起重机修理（机械部分）第二章起重机修理（电气部分）第三章常见故障及排除方法第一章起重机修理（机械部分）一、常规修理：1.施工前准备工作：1.1热悉图纸及落实修理项目清单，了解现场环境设备的状况。1.2准备修理施工用机具、材料。1.3现场施工前安全检查。1.4制定单项工程施工安全措施，施工方案。1.5组织全体施工人员进行安全技术交底。2、停电接车：2.1选定停车修理位置。2.1.1停车位置不能影响业主单位生产。2.1.2停车位置便于修理施工。2.1.3停车位置地面不得有人作业，小车位置不得停在安全通道上。2.1.4停车位置地面设立警告牌及警示绳。2.1.5停车位置大车滑线电源断开。2.2办理接车：2.2.1掌握该车的操作牌。2.2.2在该车大梁两外侧挂上红旗，吊上红灯。2.3卸除载荷：2.3.1落下大、小钩头。2.3.2对于百吨吊不能定死车，必须用付卷：将大板钩吊好，放松卷筒上钢绳，且将主卷钢绳用。2.3.3切断需进行检修部位的电源。3结构修理部分：3.1结构部分检查：31.1连接检查：3.1.1.1金属结构的焊缝不得有裂纹、脱焊等缺陷。3.1.1.2桥架上的螺栓、铆钉必须牢固，铆钉松动数不应超过总数的3%，而且不得集中于一处；3.1.2三桥架上拱度检查：3.1.2.1上拱度可用水准仪测量，每根梁不得少于5点。3.1.2.2上拱度处于下列情况，要求修复大梁：通用桥式起重机小于跨距3/5000。冶金百吨起重机小于跨距1/2000。3.13桥架旁弯检查：3.1.3.1旁弯可用等；高块拉钱检查，每根梁不得少于5点。3.1.3.2桥架旁弯大于跨距的1/2000要求处理。3.1.4斗小车走行轨道检查：3.1.4.1小车轨道可用经纬仪测量，每隔2-3米测-个点，3.1.4.2轨道直线度应小于±1mm，否则进行凋整。3.1.4.3小车轨道不得有裂纹、变形等缺陷，否则进行更换轨道。3.2桥架超标处理3.2.1制定处理方案3.2.2实施处理方菜3.2.3检查验收4斗机械传动修理：4.1卷扬机构修理：4.1.1卷筒4.1.1.1卷筒两双联轴承座的对称中心线应与主小车纵向中心线重台，(沿主梁方向)：基横梁同偏不超过±1mm，并必须在同一方向堆焊修复。4.1.1.2更换双联轴承座时，两对镗孔的中心距应相等，其偏差不得超过图纸规定。4.1.1.3双联轴承座安装应严行，其极限偏差不大于0.5/1000。4.1.1.4安装卷筒时，两齿圈的轴向错位应不大于3mm。4.1.1.5安装卷简时，左右卷筒钢丝绳压板必颂齐全，且位置必须对称，绳头长度不超过200mm。4.1.1.6更换齿圈时，必须与卷筒一起配钻，齿圈的径向摆幅不得超过图纸规定。4.1.1.7卷筒与轴的配合松动时，为了防止卷简轴向窜动，允许在轴上加装固定卡箍。4.1.1.8卷筒剪力环孔磨损成椭圆形时，应重祈扩孔和增大剪力外任，其过盈量应符合图纸要求，齿圈与卷筒必须皮密接触，连接螺栓不许松动。4.1.1.9卷简不应有裂纹；铜丝绳槽的最大磨损深度不宜超过卷筒名义直径的1/150。4.1.2滑轮：4.1.2.1滑轮装毕，应转动灵活，无扭斜和明显的轴向窜动。4.1.2.2滑轮槽的最大磨损深度不宜大于滑轮直径的1%；滑轮周边局部残缺面积的3倍。4.1.2.3吊钩装毕，应能自由回转。4.1.2.4吊钩的实际开口度不得大于名义开口度的15%。4.1.2.5用放大镜检查吊钩不得有裂纹；吊钩下部立断面磨损深度不得超过原断面高度的10%，吊钩磨损处不允许堆焊修复。4.1.3减速机：4.1.3.1减速机格台更换，新减带机应水平安装，其纵横而的水平度偏差均不大于1/1000；且开式小齿轮中心与齿圈中心的高度差不大于1mm。4.1.3.2减速机输入轴与电动机轴应在一直线上，其轴心经向位移，轴线倾斜与端面间隙应符合技术自检汜录的规定。4.1.3.3检修与装配减速机时，应遵循技术自检记录。4.1.3.4按实填写技术自检记录。4.2走行机构：4.2.1.传动轴：4.2.1.1集中驱动传动轴座与轴承座的中心线必须找正，其同轴度偏差不得超过±1mm。4.2.1.2轴承座的中心线必须与传动轴中心线重合，其歪斜度的偏差不大于1/1000。4.2.1.3分别驱动传动轴与车轮轴与减速机输出轴线的同轴度偏差应符台技术自检记录的规定。4.2.1.4传动轴、轴承及联轴器的检修应符合技术自检记录规定。4.2.2走行轮系：4.2.2.1集中陪动两对的主动车轮轴心径向偏差不应大于2mm。4.2.2.2同一组主干衡架下的车轮，其基准...
