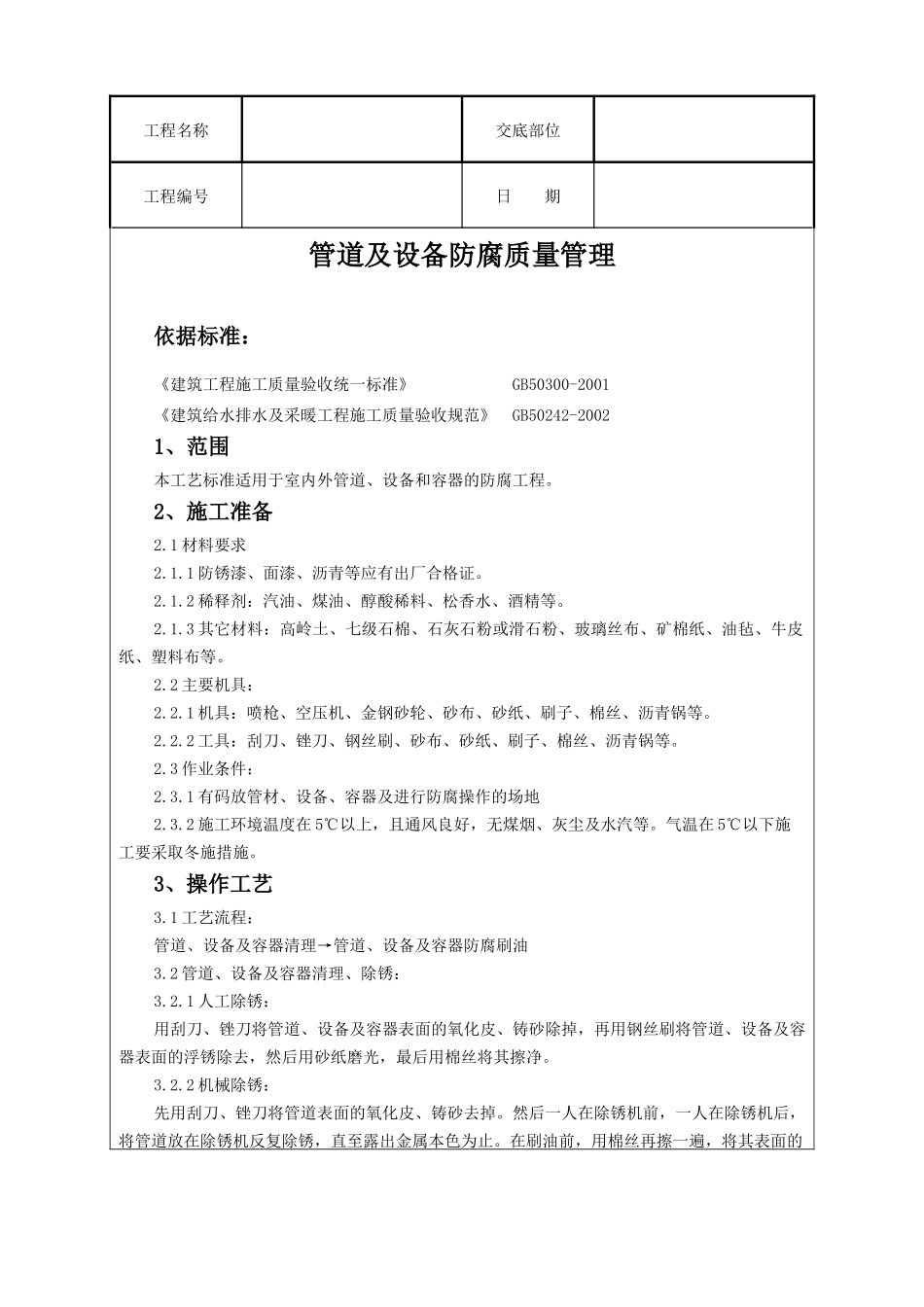

工程名称交底部位工程编号日期管道及设备防腐质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021、范围本工艺标准适用于室内外管道、设备和容器的防腐工程。2、施工准备2.1材料要求2.1.1防锈漆、面漆、沥青等应有出厂合格证。2.1.2稀释剂：汽油、煤油、醇酸稀料、松香水、酒精等。2.1.3其它材料：高岭土、七级石棉、石灰石粉或滑石粉、玻璃丝布、矿棉纸、油毡、牛皮纸、塑料布等。2.2主要机具：2.2.1机具：喷枪、空压机、金钢砂轮、砂布、砂纸、刷子、棉丝、沥青锅等。2.2.2工具：刮刀、锉刀、钢丝刷、砂布、砂纸、刷子、棉丝、沥青锅等。2.3作业条件：2.3.1有码放管材、设备、容器及进行防腐操作的场地2.3.2施工环境温度在5℃以上，且通风良好，无煤烟、灰尘及水汽等。气温在5℃以下施工要采取冬施措施。3、操作工艺3.1工艺流程：管道、设备及容器清理→管道、设备及容器防腐刷油3.2管道、设备及容器清理、除锈：3.2.1人工除锈：用刮刀、锉刀将管道、设备及容器表面的氧化皮、铸砂除掉，再用钢丝刷将管道、设备及容器表面的浮锈除去，然后用砂纸磨光，最后用棉丝将其擦净。3.2.2机械除锈：先用刮刀、锉刀将管道表面的氧化皮、铸砂去掉。然后一人在除锈机前，一人在除锈机后，将管道放在除锈机反复除锈，直至露出金属本色为止。在刷油前，用棉丝再擦一遍，将其表面的工程名称交底部位工程编号日期浮灰等去掉。3.3管道、设备及容器防腐刷油：3.3.1管道、设备及容器防腐刷油，一般按设计要求进行防腐刷油，当设计无要求时，应按下列规定进行：3.3.1.1明装管道、设备及容器必须先刷一道防锈漆，待交工前再刷两道面漆。如有保温和防结露要求应刷两道防锈漆。3.3.1.2暗装管道、设备及容器刷两道防锈漆，第二道防锈漆必须待第一道漆干透后再刷。且防锈漆稠度要适宜。3.3.1.3埋地管道做防腐层时，其外壁防腐层的做法可按表1-39的规定进行。当冬季施工时，宜用橡胶溶剂油或航空汽油溶化30甲或30乙石油沥青。其重量比∶沥青∶汽油=1∶2。管道防腐层种类表1-39防腐层层次（从金属表面起）正常防腐层加强防腐层特加强防腐层1冷底子油冷底子油冷底子油2沥青涂层沥青涂层沥青涂层3外包保护层加强包扎层（封闭层）加强保护层（封闭层）4沥青涂层沥青涂层5外包保护层加强包扎层（封闭层）6沥青涂层7外包保护层防腐层厚度不小于（mm）369厚度允许偏差（mm）-0.3-0.5-0.5注：1.用玻璃丝布做加强包扎层，须涂一道冷底子油封闭层；2.做防腐内包扎层，接头搭接长度为30～50mm，外包保护层，搭接长度为10～20mm；3.未连接的接口或施工中断处，应作成每层收缩为80～100mm的阶梯式接茬；4.涂刷防腐冷底子油应均匀一致，厚度一般为0.1～0.15mm；5.冷底子油的重量配合比∶沥青∶汽油=1∶2.25。3.3.2防腐涂漆的方法有两种：3.3.2.1手工涂刷：手工涂刷：手工涂刷应分层涂刷，每层应往复进行，纵横交错，并保持工程名称交底部位工程编号日期涂层均匀，不得漏涂或流坠。3.3.2.2机械喷涂：喷涂时喷射的漆流应和喷漆面垂直，喷漆面为平面时，喷嘴与喷漆面应相距250～350mm，喷漆面如为圆弧面，喷嘴与喷漆面的距离应为400mm左右。喷涂时，喷嘴的移动应均匀，速度宜保持在10～18m/min，喷漆使用的压缩空气压力为0.2～0.4MPa。3.3.3埋地管道的防腐：埋地管道的防腐层主要由冷底子油、石油沥青玛帝脂、防水卷材及牛皮纸等组成。3.3.3.1冷底子油的成分见表3.3.3.1。冷底子油的成分表3.3.3.1使用条件沥青：汽油（重量比）沥青：汽油（体积比）气温在+5℃以上气温在+5℃以下1:2.25～2.51:21:31:2.5调制冷底子油的沥青，是牌号为30号甲建筑石油沥青。熬制前，将沥青打成1.5kg以上的小块，放入干净的沥青锅中，逐步升温和搅拌，并使温度保持在180～200℃范围内（最高不超过200℃），一般应在这种温度下熬制1.5～2.5小时，直到不产生汽泡，即表示脱水完结。按配合比将冷却至100～120℃的脱水沥青缓缓倒入计量好的无铅汽油中，并不断搅拌至完全均匀混合为止。在清理管道表面后24小时内刷冷底子油，涂层应均匀，厚度为0.1～0.15mm。3.3.3.2沥青玛帝脂的...
