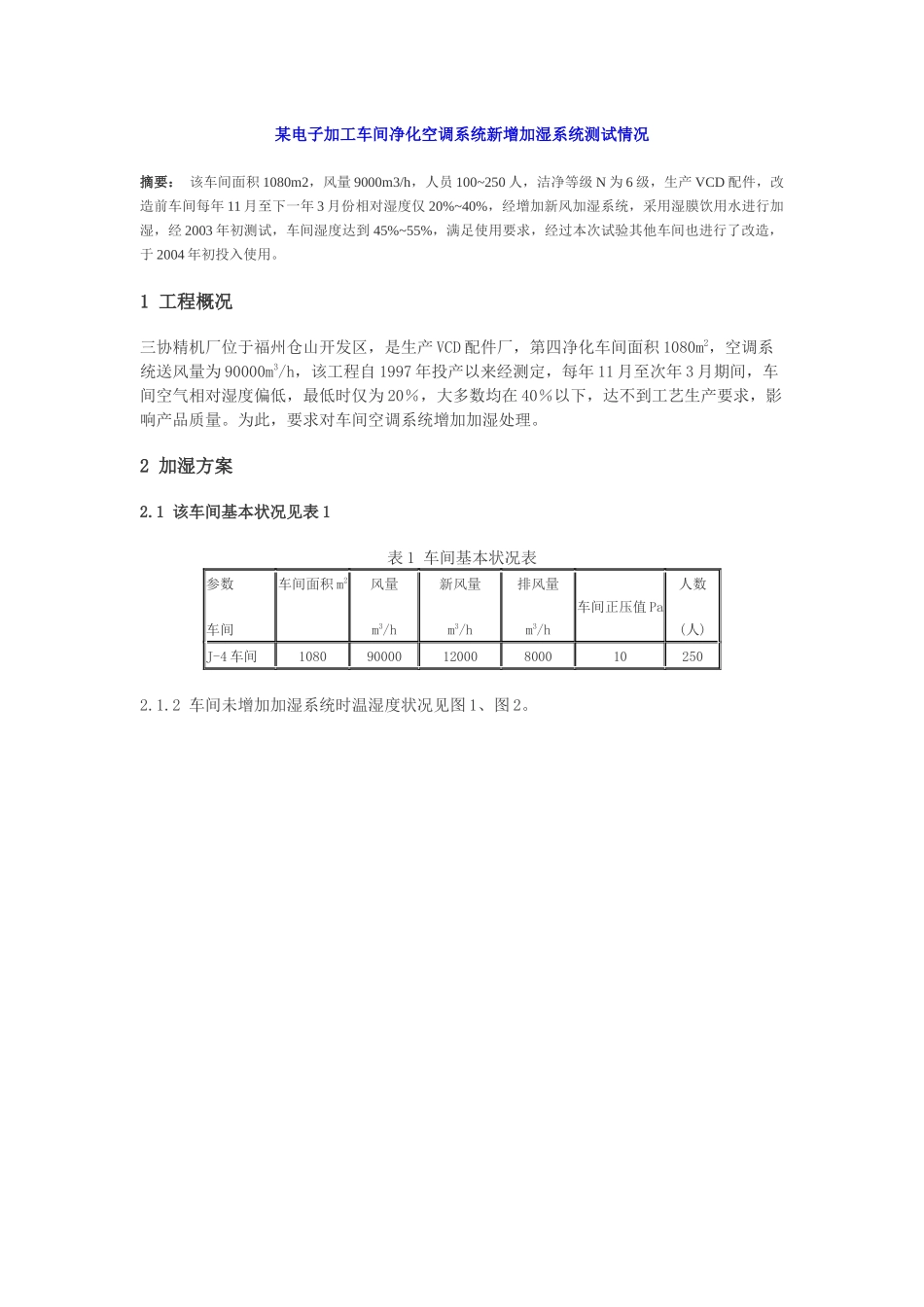

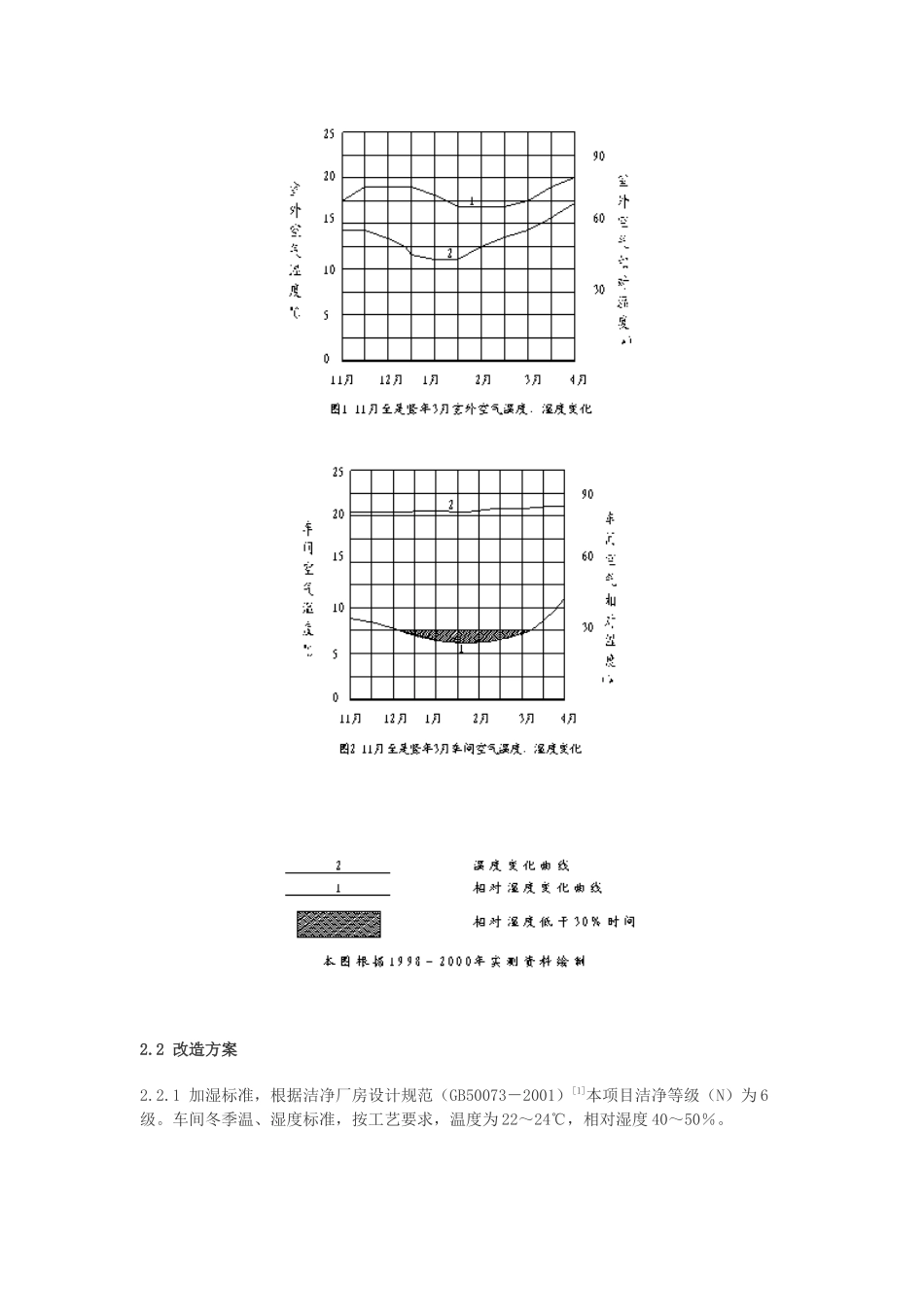

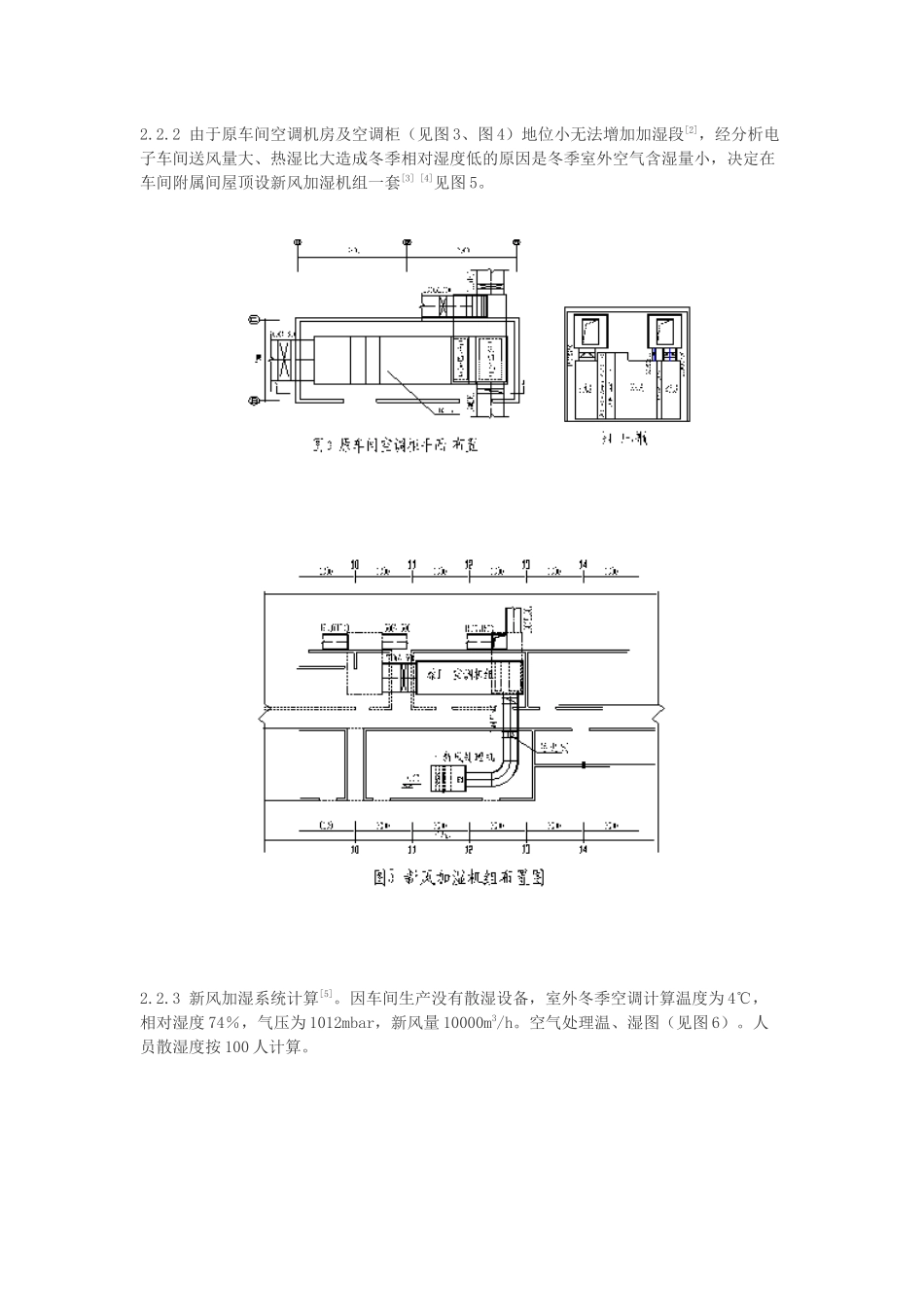

某电子加工车间净化空调系统新增加湿系统测试情况摘要：该车间面积1080m2，风量9000m3/h，人员100~250人，洁净等级N为6级，生产VCD配件，改造前车间每年11月至下一年3月份相对湿度仅20%~40%，经增加新风加湿系统，采用湿膜饮用水进行加湿，经2003年初测试，车间湿度达到45%~55%，满足使用要求，经过本次试验其他车间也进行了改造，于2004年初投入使用。1工程概况三协精机厂位于福州仓山开发区，是生产VCD配件厂，第四净化车间面积1080m2，空调系统送风量为90000m3/h，该工程自1997年投产以来经测定，每年11月至次年3月期间，车间空气相对湿度偏低，最低时仅为20％，大多数均在40％以下，达不到工艺生产要求，影响产品质量。为此，要求对车间空调系统增加加湿处理。2加湿方案2.1该车间基本状况见表1表1车间基本状况表参数车间车间面积m2风量m3/h新风量m3/h排风量m3/h车间正压值Pa人数(人)J-4车间108090000120008000102502.1.2车间未增加加湿系统时温湿度状况见图1、图2。2.2改造方案2.2.1加湿标准，根据洁净厂房设计规范（GB50073－2001）[1]本项目洁净等级（N）为6级。车间冬季温、湿度标准，按工艺要求，温度为22～24℃，相对湿度40～50％。2.2.2由于原车间空调机房及空调柜（见图3、图4）地位小无法增加加湿段[2]，经分析电子车间送风量大、热湿比大造成冬季相对湿度低的原因是冬季室外空气含湿量小，决定在车间附属间屋顶设新风加湿机组一套[3][4]见图5。2.2.3新风加湿系统计算[5]。因车间生产没有散湿设备，室外冬季空调计算温度为4℃，相对湿度74％，气压为1012mbar，新风量10000m3/h。空气处理温、湿图（见图6）。人员散湿度按100人计算。dw室外空气含湿量(tw=4℃,фw=74%)dw=3.8g/kgdn室内空气含湿量(tn=23℃,фn=45%)dn=8.02g/kghw室外空气焓(tw=4℃,фw=74%)hw=3.4kcal/kghc1室外空气加热至c1(tc=23℃,dc1=3.8g/kg)hc1=7.7kcal/kgdc2空气绝热加湿至c2,dc2=7.75g/kgd0混合空气入口含湿量d0=7.9g/kg加湿量按下列计算W=(dc2-dw)*n*m*1,2*c/1000*1.2(kg/h)=(7.75-3.8)*40*250*1.2*1.2/1000*1.2=56.88kg/h*1.2=68.26kg/h加热量按下式计算：Q=40*250*1.2*(7.7-3.4)*1.2=51600kcal/h*1.2=61920kcal/h=72kw（电加热）空气处理系统流程图见图7其空气处理及送、回风过程如下：2.3测试结果及分析2.3.1该项目于2003年2月安装完成并经过测试见表22.3.2新风加湿方案的确定：由于该项目原有机房太小，风柜没有预留加湿段，无法在原风柜内加湿。由于造成冬季车间内部相对湿度低，主要由于新风造成，因此采用新风加湿来处理。2.3.3由于该项目工厂设有蒸汽及热水锅炉，所以新风加热采用电加热，选用不锈钢电热管分三档加热。根据测试情况最好分成五档以便于根据室外温度变化来运行。2.3.4采用湿膜加湿器。由于湿膜加湿降温无“白粉”现象，加湿段短、安全可靠、节水节能等特点。同时由于本项目无蒸汽可利用，所以选用湿膜加湿。但本项目湿膜厚度为150mm，风速2.5m/s饱和效率仅为80％，建议改为300mm厚可提高效率使每1m2加湿能力由目前50g/h提高到60kg/h。2.3.5水质要求及水系统。湿膜加湿要求水质可为自来水，但本项目工艺生产要求采用饮用水标准，由于湿膜加湿器加湿效率低为节约用水采用循环水加湿，循环水量为加湿量5～6倍，水压0.15～0.75Mpa。2.3.6由于冬季空气需冷却，为减少冷却空气时湿量损失，建议冬季加湿季节冷冻水采用10-13℃，避免湿度散失。表2J－4车间加湿调试记录月日时间时：分室外气象新风柜参数车间温湿度备注温度℃相对湿度％温度℃相对湿度％温度℃相对湿度％22813:2519.97419782055开机后车间相对湿度由50％上升62.5%13:3020.17417.58913:3519.97417.59314:0020.47418.99214:1521.47122.48014:3021.77122.6812159.514:4521.97125.18015:0021.47124.78015:1521.47024.77815:3021.57025.2802262.5348:008.9882044开机后车间相对湿度由44％上升至53.5％9:008.08813.69620459:157.88816.8869:307.88817.58519489:457.78821.38010:157.78821.17920.551.510:457.88821.181215212:008.18821.77821.55312:308.38821.57713:008.68820.978225313:308.38820.87814:008.38853.514:...
