CA6140车床床身加工工艺及磨床夹具设计VIP专享VIP免费

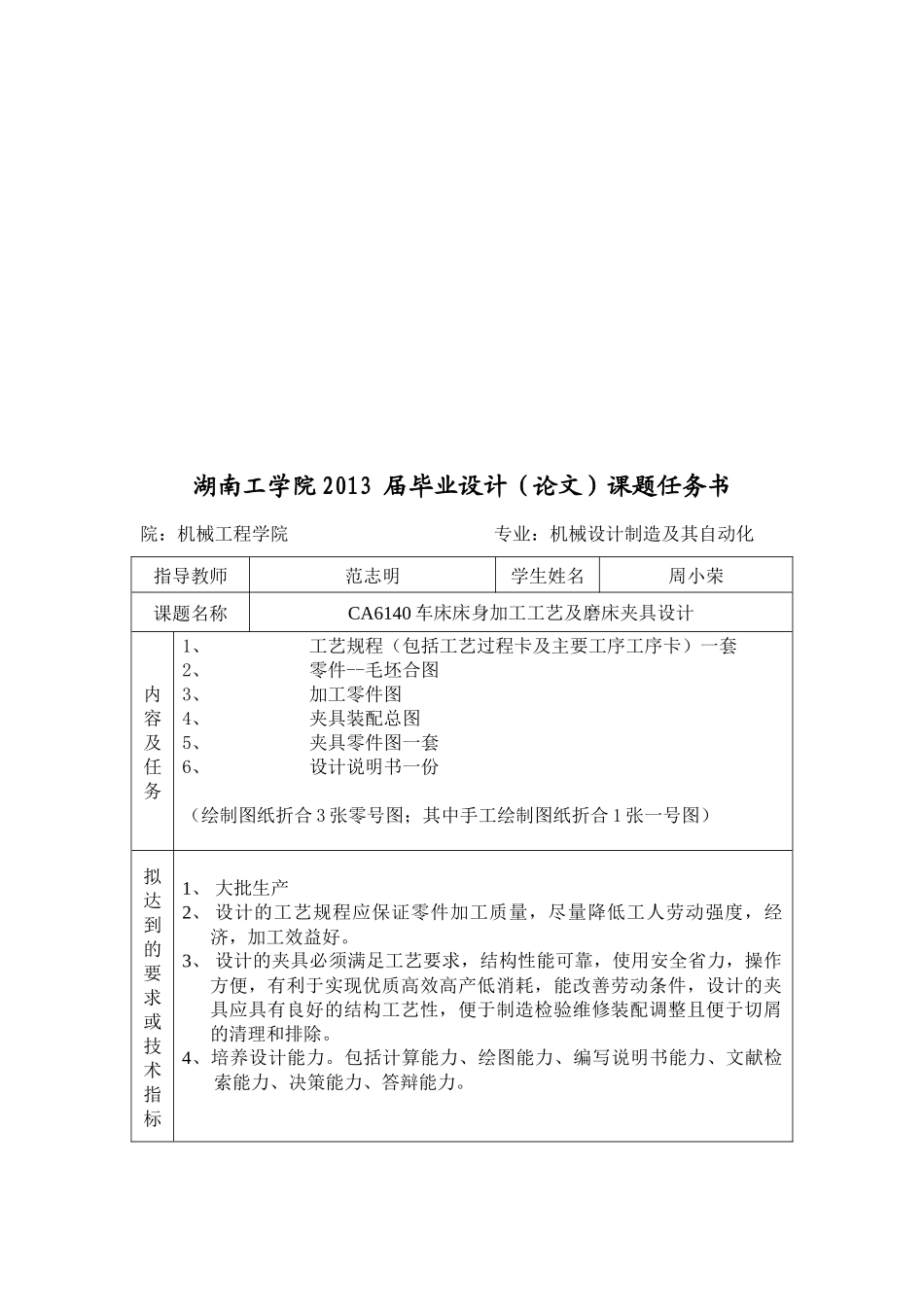

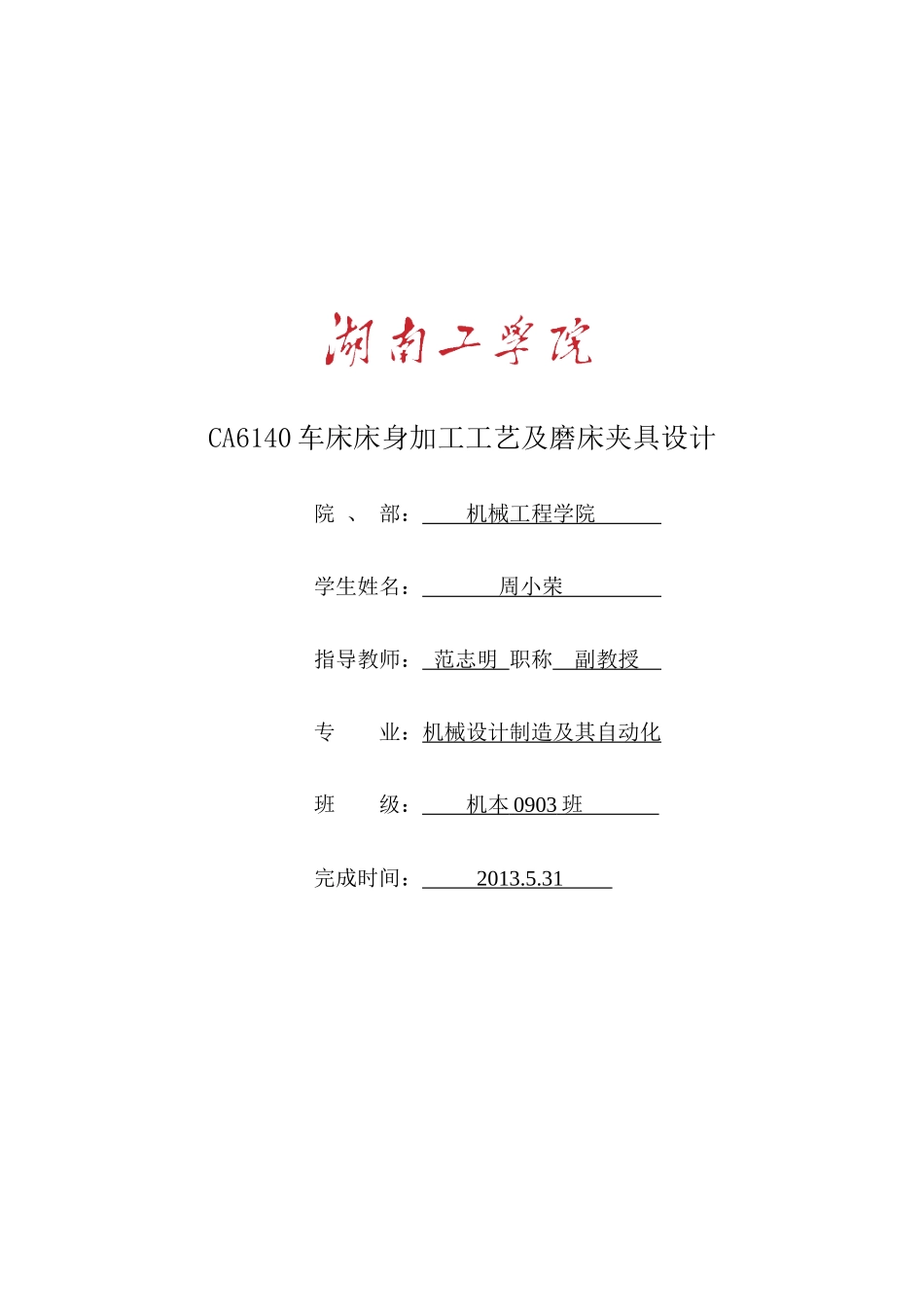

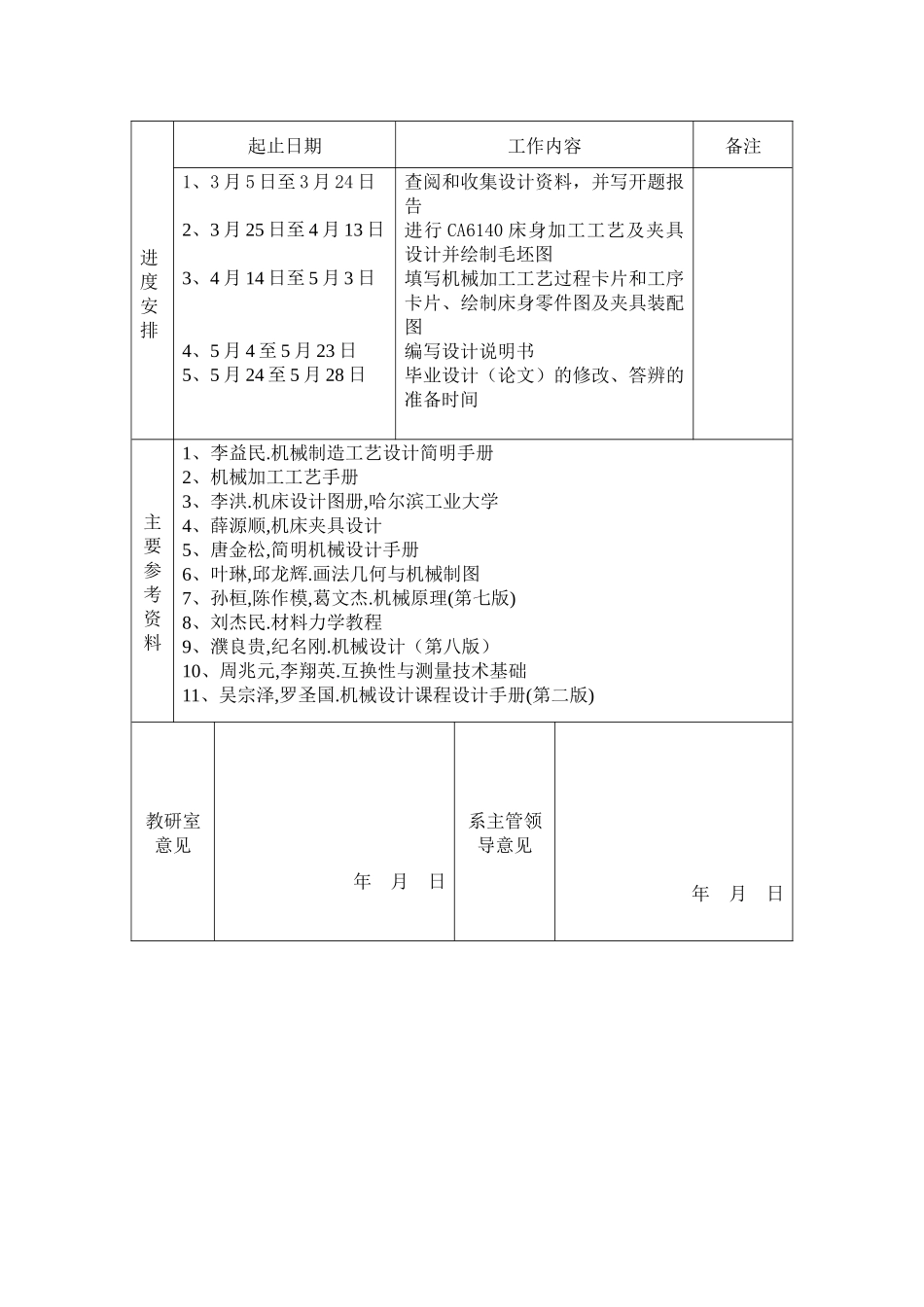

CA6140车床床身加工工艺及磨床夹具设计院、部：机械工程学院学生姓名：周小荣指导教师：范志明职称副教授专业：机械设计制造及其自动化班级：机本0903班完成时间：2013.5.31湖南工学院2013届毕业设计（论文）课题任务书院：机械工程学院专业：机械设计制造及其自动化指导教师范志明学生姓名周小荣课题名称CA6140车床床身加工工艺及磨床夹具设计内容及任务1、工艺规程（包括工艺过程卡及主要工序工序卡）一套2、零件--毛坯合图3、加工零件图4、夹具装配总图5、夹具零件图一套6、设计说明书一份（绘制图纸折合3张零号图；其中手工绘制图纸折合1张一号图）拟达到的要求或技术指标1、大批生产2、设计的工艺规程应保证零件加工质量，尽量降低工人劳动强度，经济，加工效益好。3、设计的夹具必须满足工艺要求，结构性能可靠，使用安全省力，操作方便，有利于实现优质高效高产低消耗，能改善劳动条件，设计的夹具应具有良好的结构工艺性，便于制造检验维修装配调整且便于切屑的清理和排除。4、培养设计能力。包括计算能力、绘图能力、编写说明书能力、文献检索能力、决策能力、答辩能力。进度安排起止日期工作内容备注1、3月5日至3月24日2、3月25日至4月13日3、4月14日至5月3日4、5月4至5月23日5、5月24至5月28日查阅和收集设计资料，并写开题报告进行CA6140床身加工工艺及夹具设计并绘制毛坯图填写机械加工工艺过程卡片和工序卡片、绘制床身零件图及夹具装配图编写设计说明书毕业设计（论文）的修改、答辨的准备时间主要参考资料1、李益民.机械制造工艺设计简明手册2、机械加工工艺手册3、李洪.机床设计图册,哈尔滨工业大学4、薛源顺,机床夹具设计5、唐金松,简明机械设计手册6、叶琳,邱龙辉.画法几何与机械制图7、孙桓,陈作模,葛文杰.机械原理(第七版)8、刘杰民.材料力学教程9、濮良贵,纪名刚.机械设计（第八版）10、周兆元,李翔英.互换性与测量技术基础11、吴宗泽,罗圣国.机械设计课程设计手册(第二版)教研室意见年月日系主管领导意见年月日湖南工学院毕业设计(论文)开题报告题目CA6140车床床身加工工艺及磨床夹具设计学生姓名周小荣班级学号09201440345专业机械设计制造及其自动化一、课题简介：CA6140车床是普通精度级万能车床，它运用加工各种轴类，套筒类和盘类零件上的回转表面，以及车削端面等，是应用最广泛的车床。此课题包括对CA6140车床床身设计（包含工艺设计等）和磨床夹具的设计。CA6140车床床身是机床的基础构件，机床的各个主要部件和零件都装在床身或床身的导轨上作相对运动。在切削中，刀具与工件的相互作用力传递到床身上而使床身变形，床身的变形和振动直影响到被加工零件的精度和表面粗糙度，因此，床身是车床上极为重要的一个部件。它的加工包含跟其他零件的接触面、连接等，床身加工包括对床身底面的粗精刨，导轨面及结合面的粗铣、半精铣，钻孔及粗、精磨等。而导轨，则是床身上极为重要的一个部分，床身上共有四条导轨，其中，有两条导轨是拖板用的导轨，另外两条导轨为尾座导轨，其作用为导向和承载，所以，以导轨要求有较高的的导向精度，结构简单，工艺好等特点。正由于需要精度高、工艺好，而且还需要提高工作效率，故设计专门的夹具。设计最后磨削时用的磨床夹具，用于调节床身在水平面内的旋转和铅垂面的旋转，同时节省劳动力，提高工人工作效率。二、资料调研：CA6140车床是我国自己研发的普通车床,该车床是一种适用性很广的普通车床，车头箱采用硬齿面齿轮、床身表面超音频处理，可用于车削圆柱形的表面和内孔，以及多种公、英制螺纹，它的最大工件回转直径360mm、最大加工长度650mm、中心距750mm、主轴转速（8级）52-1210转/分、主电机功率4千瓦。后托架是该机床上的一个重要零件，因为其零件尺寸较小，结构形状也不是很复杂复杂。但因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，CA6140车床床身毛坯材料为灰铸铁（HT150），硬度范围在150～200HBS，承受中等载荷，床身的刚度不仅与床身的材料性质、截面形状、大小有关，而且与接触面的表面粗糙度、几何精度、加工方法等有...
