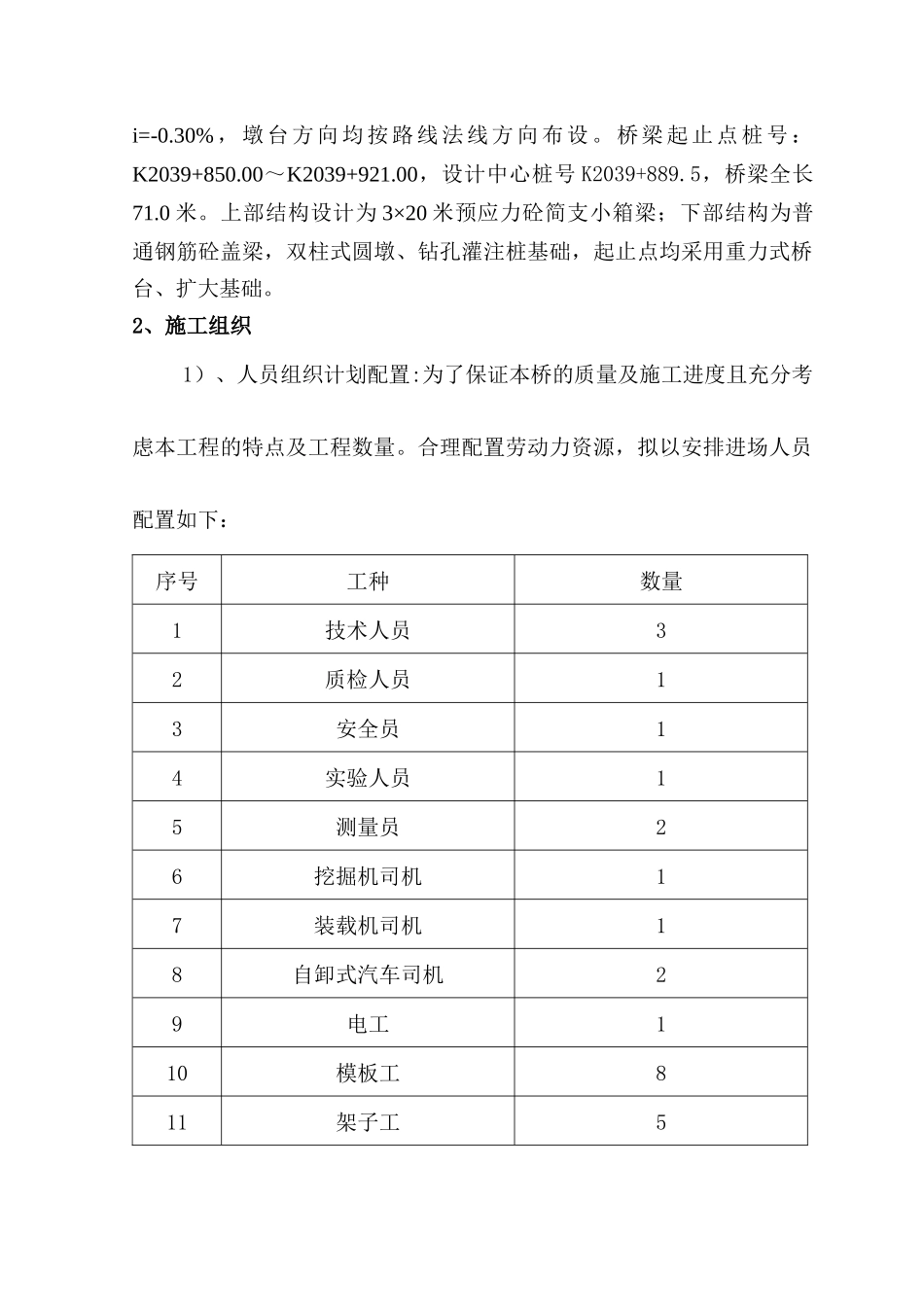

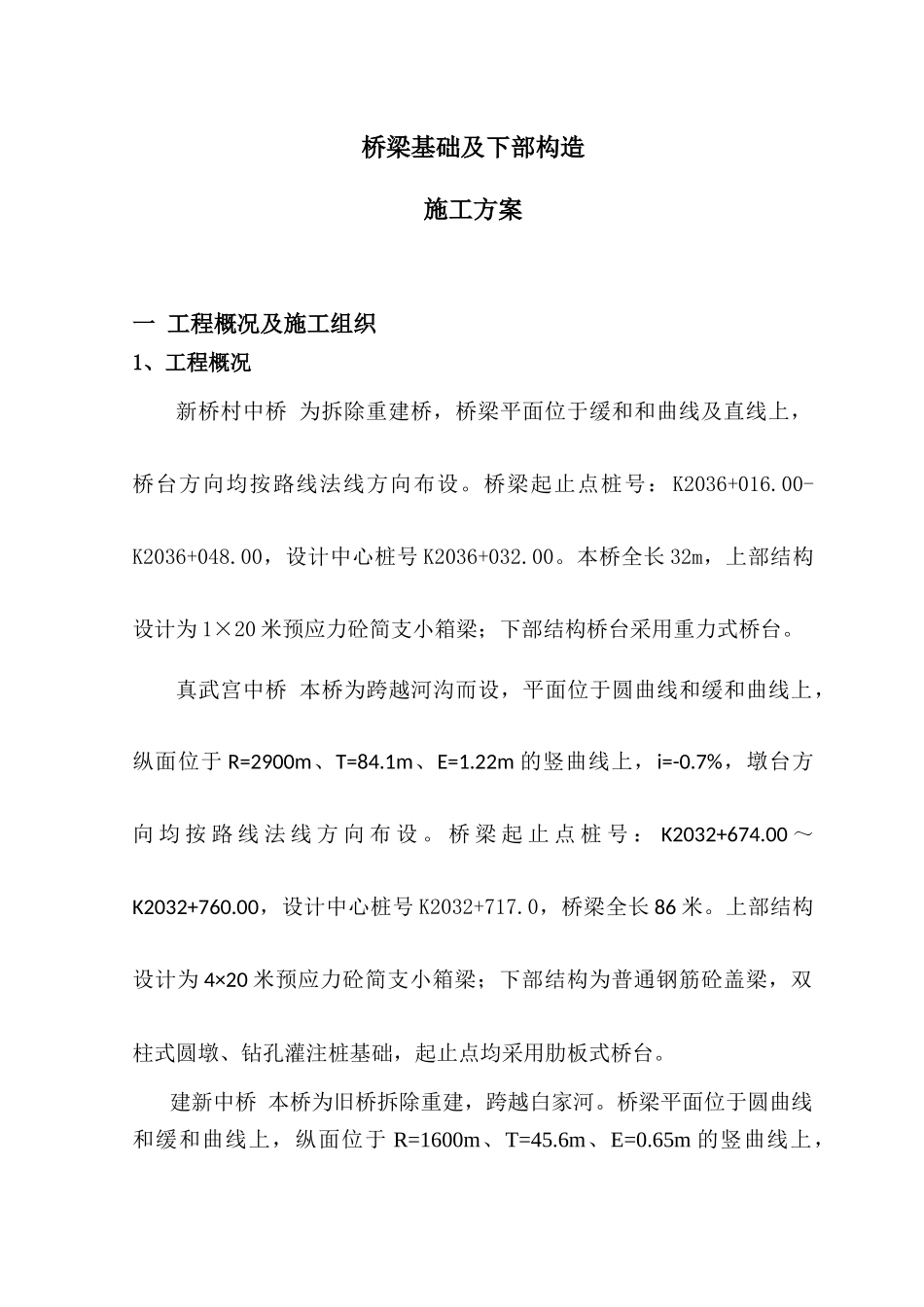

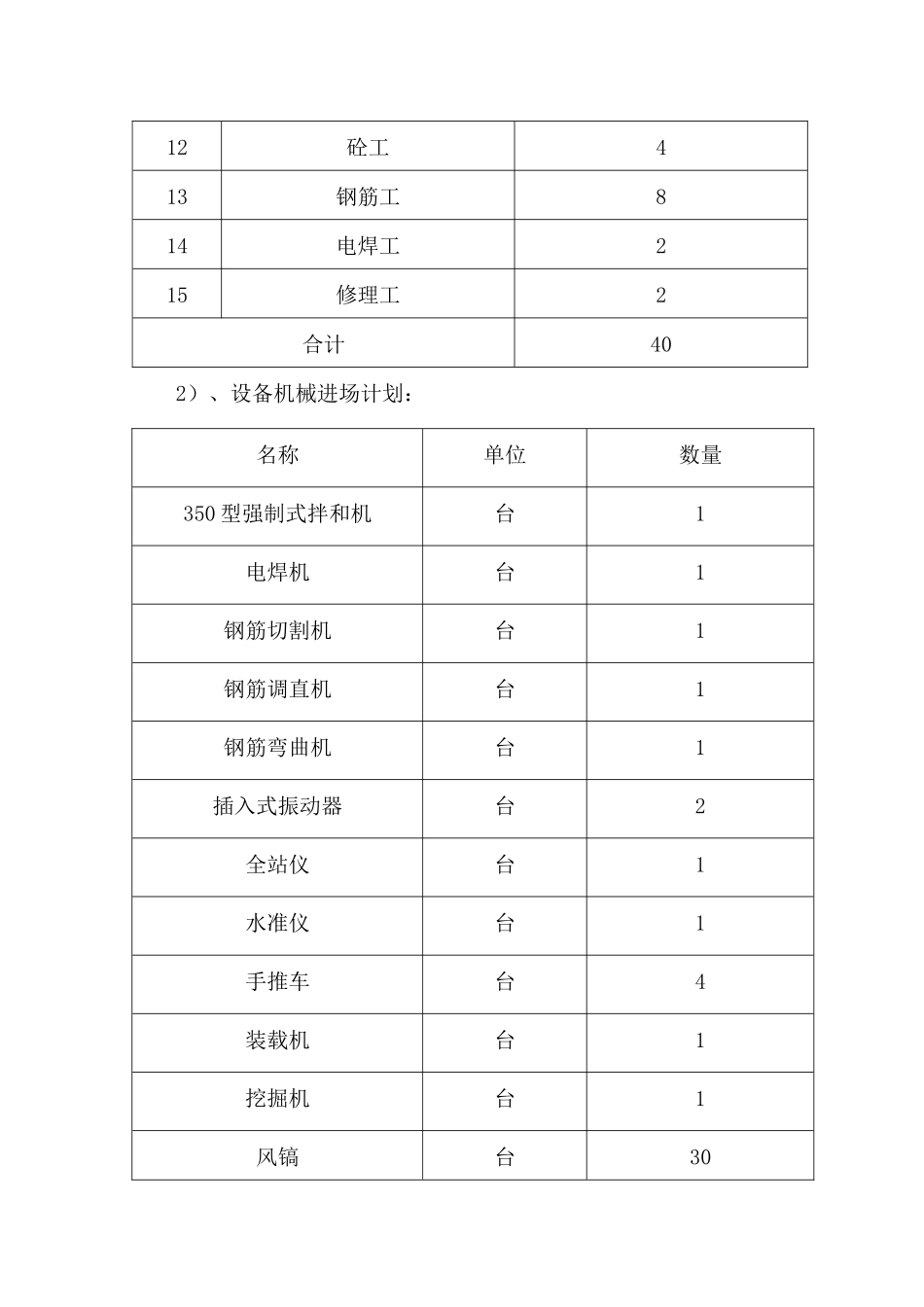

桥梁基础及下部构造施工方案一工程概况及施工组织1、工程概况新桥村中桥为拆除重建桥，桥梁平面位于缓和和曲线及直线上，桥台方向均按路线法线方向布设。桥梁起止点桩号：K2036+016.00-K2036+048.00，设计中心桩号K2036+032.00。本桥全长32m，上部结构设计为1×20米预应力砼简支小箱梁；下部结构桥台采用重力式桥台。真武宫中桥本桥为跨越河沟而设，平面位于圆曲线和缓和曲线上，纵面位于R=2900m、T=84.1m、E=1.22m的竖曲线上，i=-0.7%，墩台方向均按路线法线方向布设。桥梁起止点桩号：K2032+674.00～K2032+760.00，设计中心桩号K2032+717.0，桥梁全长86米。上部结构设计为4×20米预应力砼简支小箱梁；下部结构为普通钢筋砼盖梁，双柱式圆墩、钻孔灌注桩基础，起止点均采用肋板式桥台。建新中桥本桥为旧桥拆除重建，跨越白家河。桥梁平面位于圆曲线和缓和曲线上，纵面位于R=1600m、T=45.6m、E=0.65m的竖曲线上，i=-0.30%，墩台方向均按路线法线方向布设。桥梁起止点桩号：K2039+850.00～K2039+921.00，设计中心桩号K2039+889.5，桥梁全长71.0米。上部结构设计为3×20米预应力砼简支小箱梁；下部结构为普通钢筋砼盖梁，双柱式圆墩、钻孔灌注桩基础，起止点均采用重力式桥台、扩大基础。2、施工组织1）、人员组织计划配置:为了保证本桥的质量及施工进度且充分考虑本工程的特点及工程数量。合理配置劳动力资源，拟以安排进场人员配置如下：序号工种数量1技术人员32质检人员13安全员14实验人员15测量员26挖掘机司机17装载机司机18自卸式汽车司机29电工110模板工811架子工512砼工413钢筋工814电焊工215修理工2合计402）、设备机械进场计划：名称单位数量350型强制式拌和机台1电焊机台1钢筋切割机台1钢筋调直机台1钢筋弯曲机台1插入式振动器台2全站仪台1水准仪台1手推车台4装载机台1挖掘机台1风镐台30发电机台30KW/1台卷扬机台2二施工方案1、桥台施工方案桥台施工工艺流程图测量放样基坑开挖基底承载力实验支模基础砼浇筑地基处理是否达到墙身顶标高预埋钢筋加工及安装是否是路肩墙施工平台搭设拆、装墙身模板台背回填墙身砼浇筑墙身模板拆除墙顶护栏底座砼浇筑否是否是1）基坑开挖：在开挖范围内平整场地，清除杂物，坡面危石浮土排除一切不安全因素，确保施工机械顺利进场，做好施工前期的准备工作。开挖前根据测量放样开挖线，将基坑大样用石灰线标出，保证轴线、边线位置及标高准确无误后方可开挖，开挖采用机械开挖，局部遇到大的孤石和坚硬岩层时采用破碎器或爆破处理，开挖过程中密切关注边坡稳定性，如发现坑边缘顶面土有裂纹情况出现，应及时予以可靠的支撑，并取得监理工程师认可。基坑开挖的尺寸可按基础外形尺寸，每边加30~50cm进行开挖，根据开挖深度和土质情况考虑是否放坡和放坡坡度，一般要求开挖坡度不小于1：0.5，应按地质条件、深度、施工经验和现场的具体情况确定。开挖时对基坑周围的汇水面开挖排水沟，将汇向基坑的水排走，并保持基坑壁的干燥程度。如果基坑壁不稳定，并有地下水影响，开挖场地受限制，开挖工程量大时，另采用适宜的加固坑壁措施，如支护挡板等。如基底有渗水，则配备抽水机，通过集水沟、集水沟进行排水，防止基坑积水，保证基底干燥。开挖过程中，应随时架立测量仪器，控制其轴线、标高、基坑大小；基底应避免超挖，已经超挖或扰动部分，将松土部分清除，以监理工程师指定的材料按要求回填并夯实。为防止超挖，机械开挖时，留10～15cm，待重新核对中心线、边线后，采用人工开挖、修整为主机械为辅的方法进行，确保基底尺寸、标高符合设计图纸要求。基底开挖完成后应保证基地平整、干净，无斜面无松土。任何土质基坑，挖至标高后不得长时间暴露，扰动或浸泡，而消弱了其承载力。弃土及材料及时运走，不得放在基坑周边，避免荷载过大，造成基坑壁塌方。2）基底承载力检验、基底处理当开挖至设计标高后，再次进行基础放样、测量标高，恢复边线和轴线，同时用白灰将位置标出。对基坑轴线偏位、平面位置、尺寸大小、基底标高偏差检查，确认无误后通知监理工程师、中心试验室到现场进行基底承载力检测，如承载力能满足设计要求，则进行下一步工序施工...
