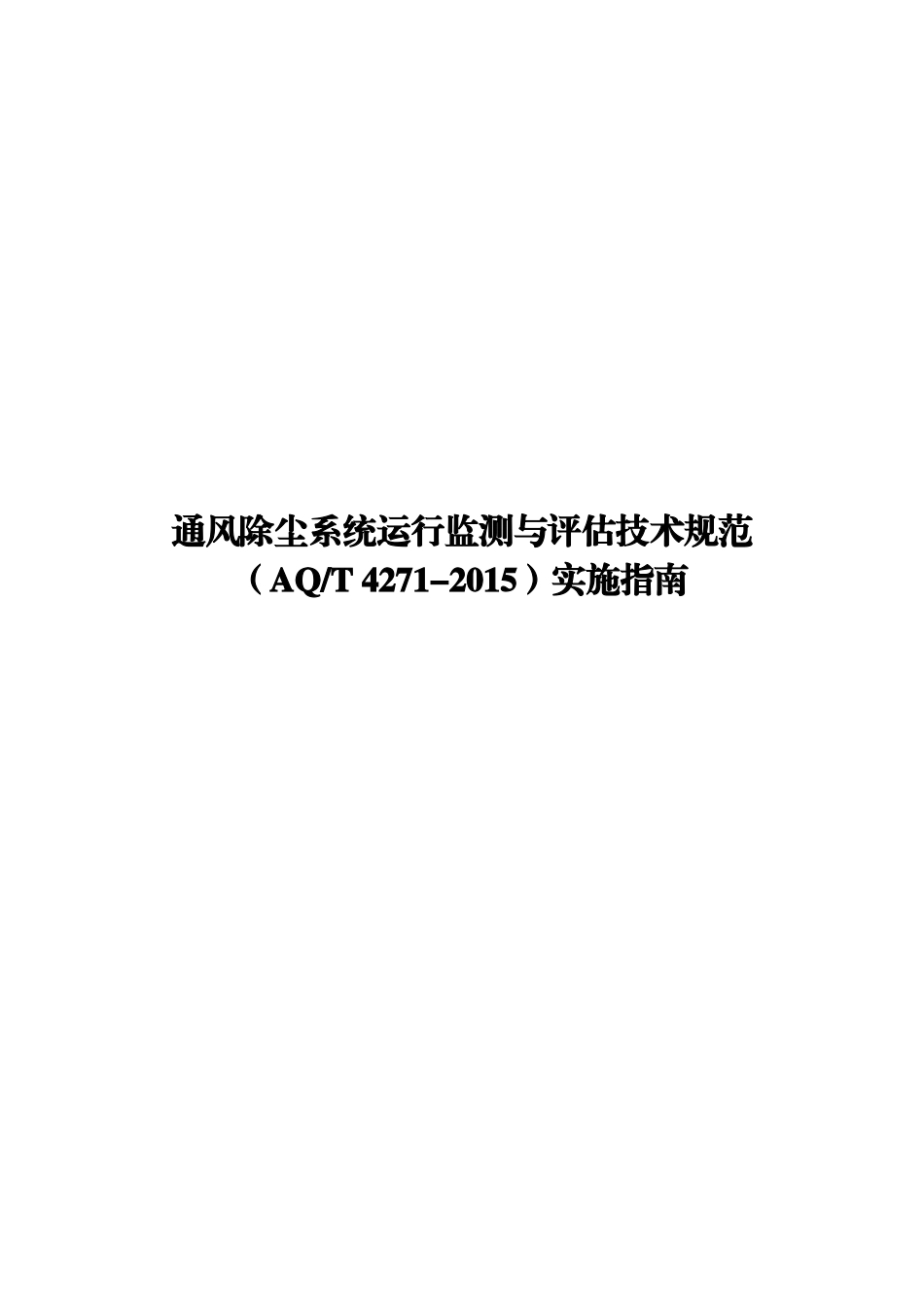

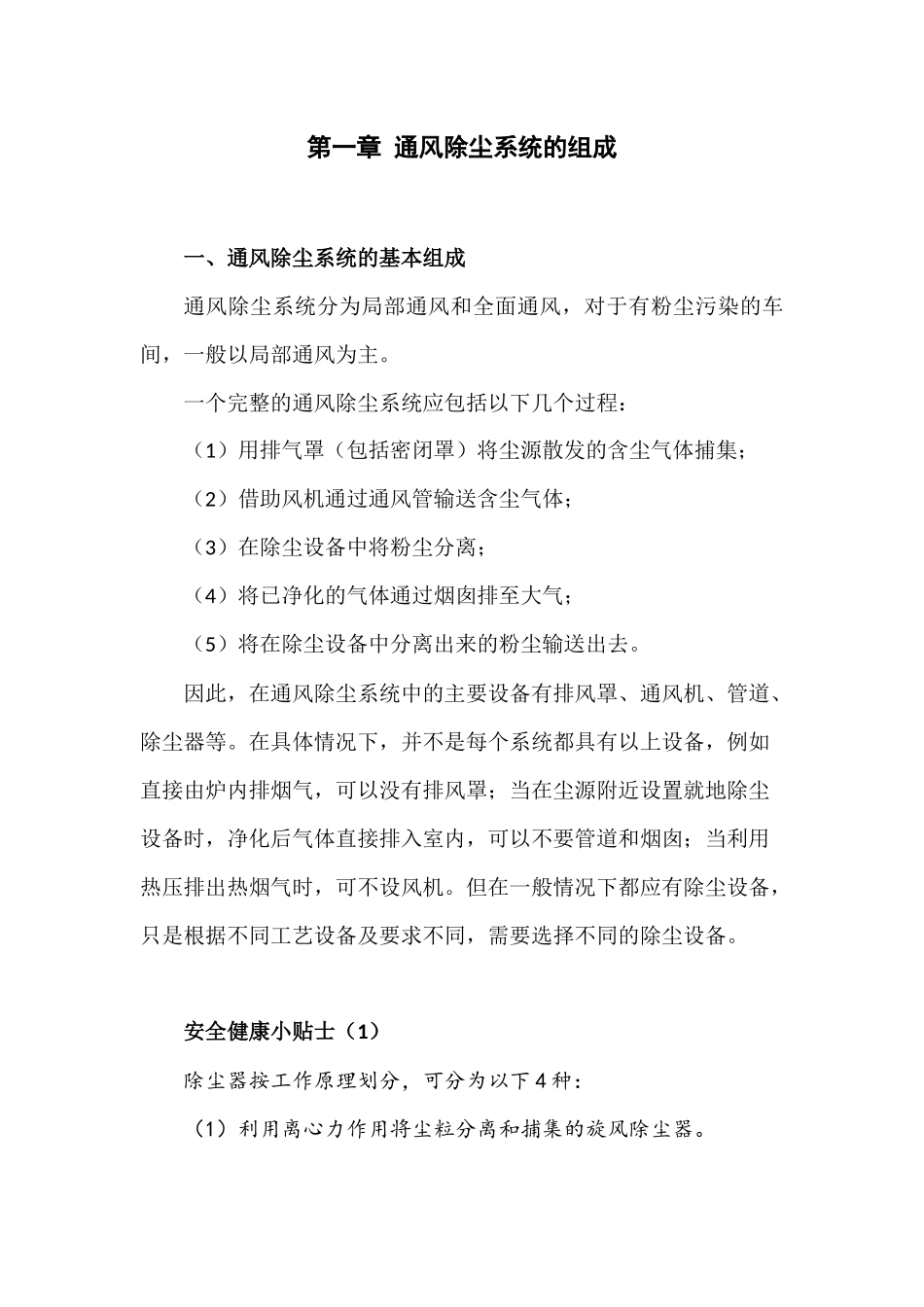

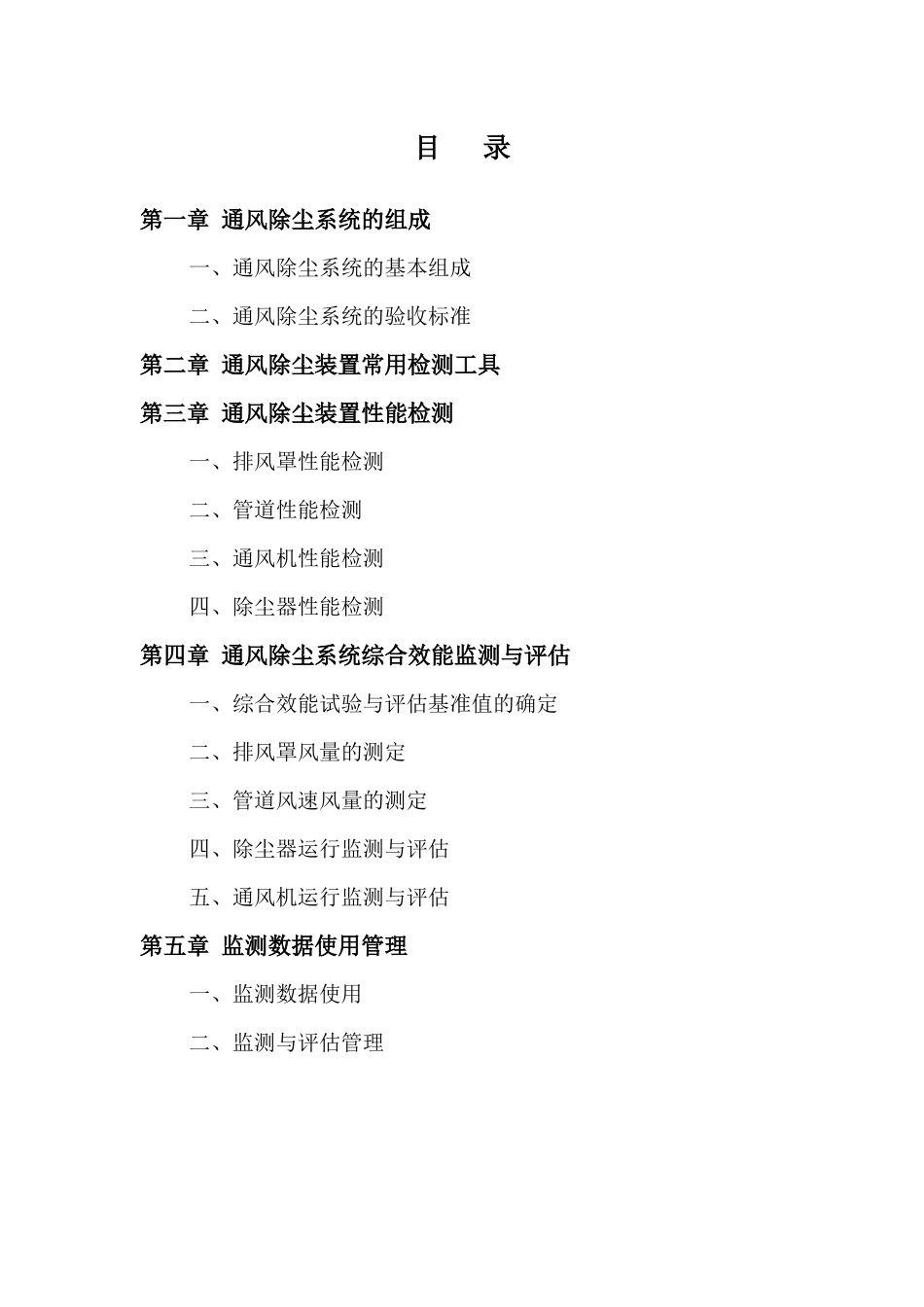

通风除尘系统运行监测与评估技术规范（AQ/T4271-2015）实施指南目录第一章通风除尘系统的组成一、通风除尘系统的基本组成二、通风除尘系统的验收标准第二章通风除尘装置常用检测工具第三章通风除尘装置性能检测一、排风罩性能检测二、管道性能检测三、通风机性能检测四、除尘器性能检测第四章通风除尘系统综合效能监测与评估一、综合效能试验与评估基准值的确定二、排风罩风量的测定三、管道风速风量的测定四、除尘器运行监测与评估五、通风机运行监测与评估第五章监测数据使用管理一、监测数据使用二、监测与评估管理第一章通风除尘系统的组成一、通风除尘系统的基本组成通风除尘系统分为局部通风和全面通风，对于有粉尘污染的车间，一般以局部通风为主。一个完整的通风除尘系统应包括以下几个过程：（1）用排气罩（包括密闭罩）将尘源散发的含尘气体捕集；（2）借助风机通过通风管输送含尘气体；（3）在除尘设备中将粉尘分离；（4）将已净化的气体通过烟囱排至大气；（5）将在除尘设备中分离出来的粉尘输送出去。因此，在通风除尘系统中的主要设备有排风罩、通风机、管道、除尘器等。在具体情况下，并不是每个系统都具有以上设备，例如直接由炉内排烟气，可以没有排风罩；当在尘源附近设置就地除尘设备时，净化后气体直接排入室内，可以不要管道和烟囱；当利用热压排出热烟气时，可不设风机。但在一般情况下都应有除尘设备，只是根据不同工艺设备及要求不同，需要选择不同的除尘设备。安全健康小贴士（1）除尘器按工作原理划分，可分为以下4种：（1）利用离心力作用将尘粒分离和捕集的旋风除尘器。（2）利用液滴和颗粒的惯性碰撞及其他作用捕集颗粒的湿式除尘器。（3）利用纤维滤料制成的袋状过滤元件来过滤和捕集粉尘的袋式除尘器。（4）利用电晕极产生的电场使尘粒带电，并在静电场的作用下在集尘极将尘粒捕集的静电除尘器。二、通风除尘系统的验收标准验收通风除尘系统效果时，需要满足两个要求：（1）粉尘浓度不超过职业卫生标准限值要求；（2）通风排气中的污染物浓度达到排放标准限值的要求。为使通风除尘系统有效运行，改善作业场所环境条件，达到防尘降尘的目的，更好地保护作业人员的安全和健康，国家安全生产监督管理总局组织制定了AQ/T4271-2015《通风除尘系统运行监测与评估技术规范》。从通风除尘装置性能检测、综合效能监测与评估、监测数据使用管理等方面提出了通风除尘系统运行监测与评估的方法，是存在粉尘危害的企业加强通风除尘系统有效监测，加强职业卫生管理的重要指南。第二章通风除尘装置常用检测工具对通风除尘装置进行检测，应配备的工器具包括：烟雾发生器、热电风速仪等直读式风速仪、皮托管及压力计、粉尘采样装置、分析天平、镊子、温度计、万能表、卷尺、扳手、张力仪、听音器或者轴承检测器、兆欧表、微压计、测试锤或木槌、转速计、钳形电流表等。烟雾发生器：通过矿物油的蒸发产生烟雾，用于探测气流的流动方向。热线式热电风速仪：适合风速变化剧烈但风向不变的场合，在0.1～1m/s低风速范围精度更好。热球式热电风速仪：反应较热线式热电风速仪慢，但稳定性高，且寿命长，适合无方向性，风速0.2m/s以上的场合。皮托管：一般常用于流速7.5～30m/s，通常在风速12m/s以上才能确保合理测量精度（＜3%），易受空气密度影响。U形管压力计：在U形管中放入一些液体，用来测量气体的动压。倾斜式压力计（又名微压计）：适用于测量微小压力，测量准确。测压差时，较大压力与容器接进嘴相接，较小压力与测量管接进嘴相接，选择合适的角度，平稳后读数。粉尘采样装置：用来测定除尘器进出口空气中颗粒物浓度，粉尘采样通常用等速采样法。安全健康小贴士（2）1.其他常用的直读式风速仪叶轮式风速计：可测量风速、风量和风温。性能不受大气压力、温度、湿度等条件影响。指针型风速表：最小测量风速0.25m/s，测量范围大，快速读数。2.皮托管使用注意事项在使用皮托管时，它的感受部分应与气流方向一致。皮托管的感受部分与气流的偏斜角一般在±5℃范围内时，对二次仪表读数没有影响。具体数值可通过校准确定。为保证皮托管感受部分的方向正确，在工业应用时，...
