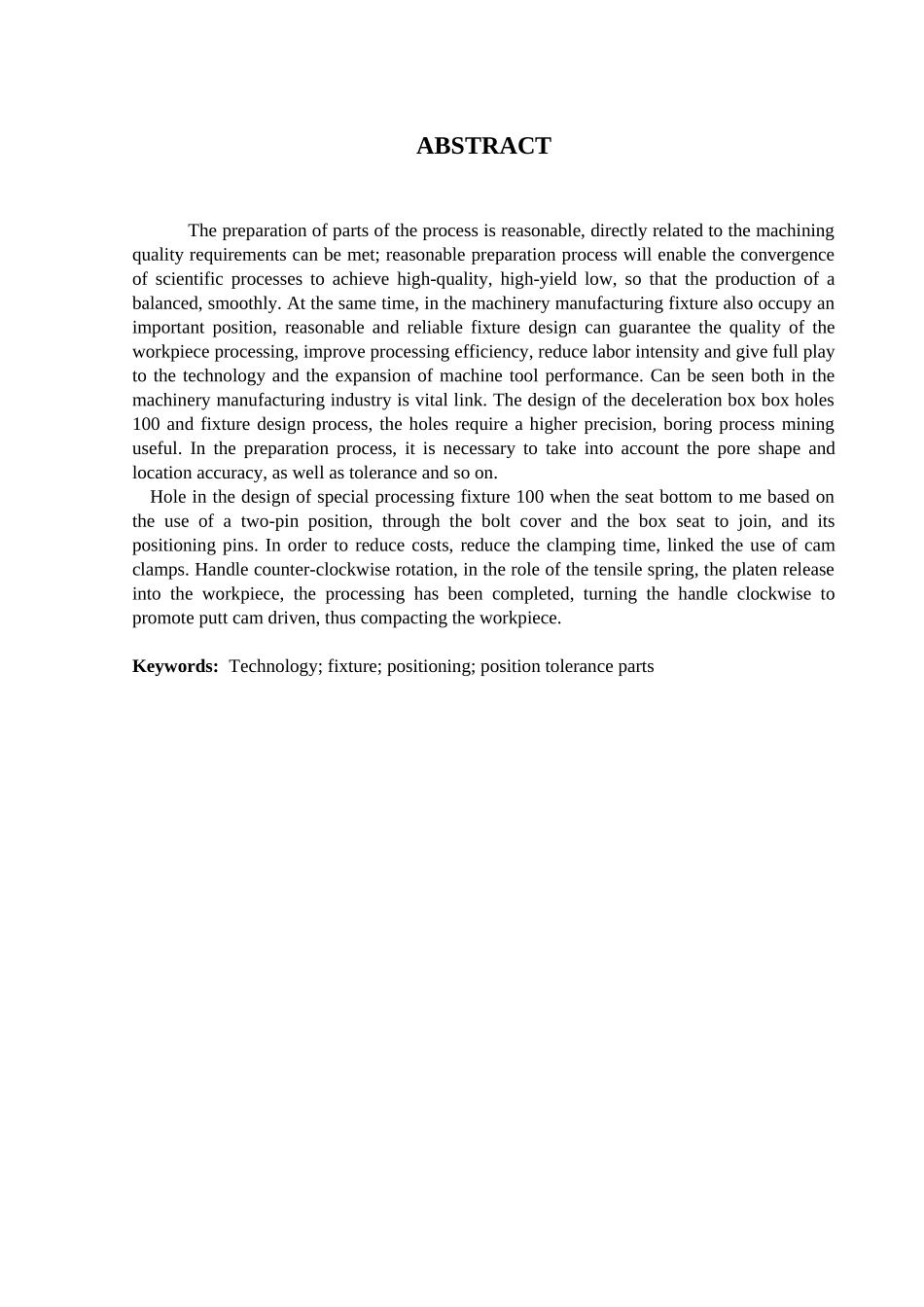

摘要零件的工艺编制是否合理，直接关系到零件的加工能否达到质量要求；合理的工艺编制就能使各工序科学地衔接，实现优质、高产低消耗，使生产均衡、顺利地进行。同时，机床夹具在机械制造中也占有重要的地位，合理的夹具设计能可靠地保证工件的加工质量，提高加工效率，减轻劳动强度，充分发挥和扩大机床的工艺性能。可见这两者在机械制造行业中是至关重要的环节。本次设计的是减速箱箱体上100孔的加工工艺及夹具设计，该孔精度要求较高，采有用镗床加工。在编制加工工艺时，要考虑到孔的各项精度以及形状与位置公差等。在设计加工100孔的专用夹具时，以箱座底面为基准，采用一面两销定位，通过连接螺栓将箱盖和箱座联结，并以定位销将其定位。为了降低成本、减少装夹时间，采用凸轮联动夹紧装置。逆时针转动手柄时，在拉伸弹簧的作用下，压板松开，放入工件，顺时针转动手柄带动凸轮推动推杆，从而压紧工件。关键词：工艺；夹具；定位；位置公差ABSTRACTThepreparationofpartsoftheprocessisreasonable,directlyrelatedtothemachiningqualityrequirementscanbemet;reasonablepreparationprocesswillenabletheconvergenceofscientificprocessestoachievehigh-quality,high-yieldlow,sothattheproductionofabalanced,smoothly.Atthesametime,inthemachinerymanufacturingfixturealsooccupyanimportantposition,reasonableandreliablefixturedesigncanguaranteethequalityoftheworkpieceprocessing,improveprocessingefficiency,reducelaborintensityandgivefullplaytothetechnologyandtheexpansionofmachinetoolperformance.Canbeseenbothinthemachinerymanufacturingindustryisvitallink.Thedesignofthedecelerationboxboxholes100andfixturedesignprocess,theholesrequireahigherprecision,boringprocessmininguseful.Inthepreparationprocess,itisnecessarytotakeintoaccounttheporeshapeandlocationaccuracy,aswellastoleranceandsoon.Holeinthedesignofspecialprocessingfixture100whentheseatbottomtomebasedontheuseofatwo-pinposition,throughtheboltcoverandtheboxseattojoin,anditspositioningpins.Inordertoreducecosts,reducetheclampingtime,linkedtheuseofcamclamps.Handlecounter-clockwiserotation,intheroleofthetensilespring,theplatenreleaseintotheworkpiece,theprocessinghasbeencompleted,turningthehandleclockwisetopromoteputtcamdriven,thuscompactingtheworkpiece.Keywords:Technology;fixture;positioning;positiontoleranceparts目录摘要ABSTRACT第一章绪论1.1课题研究的目的及内容第二章零件的工艺分析2.1零件的作用2.3零件生产类型的确定第三章零件的工艺规程设计3.1确定毛坯的制造形式3.2确定机械加工余量及毛坯尺寸3.3定位基准的选择3.4零件表面加工方法的选择3.5制订工艺路线3.6工序设计3.7确定切削用量及基本工时第四章专用夹具设计4.1问题的提出4.2定位方案及定位元件的选择4.3夹紧方案及夹紧元件的选择4.4夹具体的选择4.5自锁条件的计算4.6夹紧力的计算4.7定位误差的计算4.7夹具的使用第五章结论参考文献致谢D第一章绪论夹具是机械制造厂里使用的一种工艺装备，分为机床夹具、焊接夹具、装配夹具及检验夹具等。对工件进行机械加工时，为了保证加工要求，首先要使工件相对于刀具及机床有正确的位置，并使这个位置在加工过程中不因外力的影响而变动。为此，在进行机械加工前，先要将工件装夹好。用夹具装夹工件有下列优点：（1）能稳定地保证工件的加工精度用夹具装夹工件时，工件相对于刀具及机床的位置精度由夹具保证，不受工人技术水平的影响，使一批工件的加工精度趋于一致。（2）能提高劳动生产率使用夹具装夹工件方便、快速，工件不需要划线找正，可显著地减少辅助工时，提高劳动生产率；工件在夹具中装夹后提高了工件的刚性，因此可加大切削用量，提高劳动生产率；可使用多件、多工位装夹工件的夹具，并可采用高效夹紧机构，进一步提高劳动生产率。（3）能扩大机床的使用范围（4）能降低成本1.1课题研究的目的及内容此次毕业设计是学...
