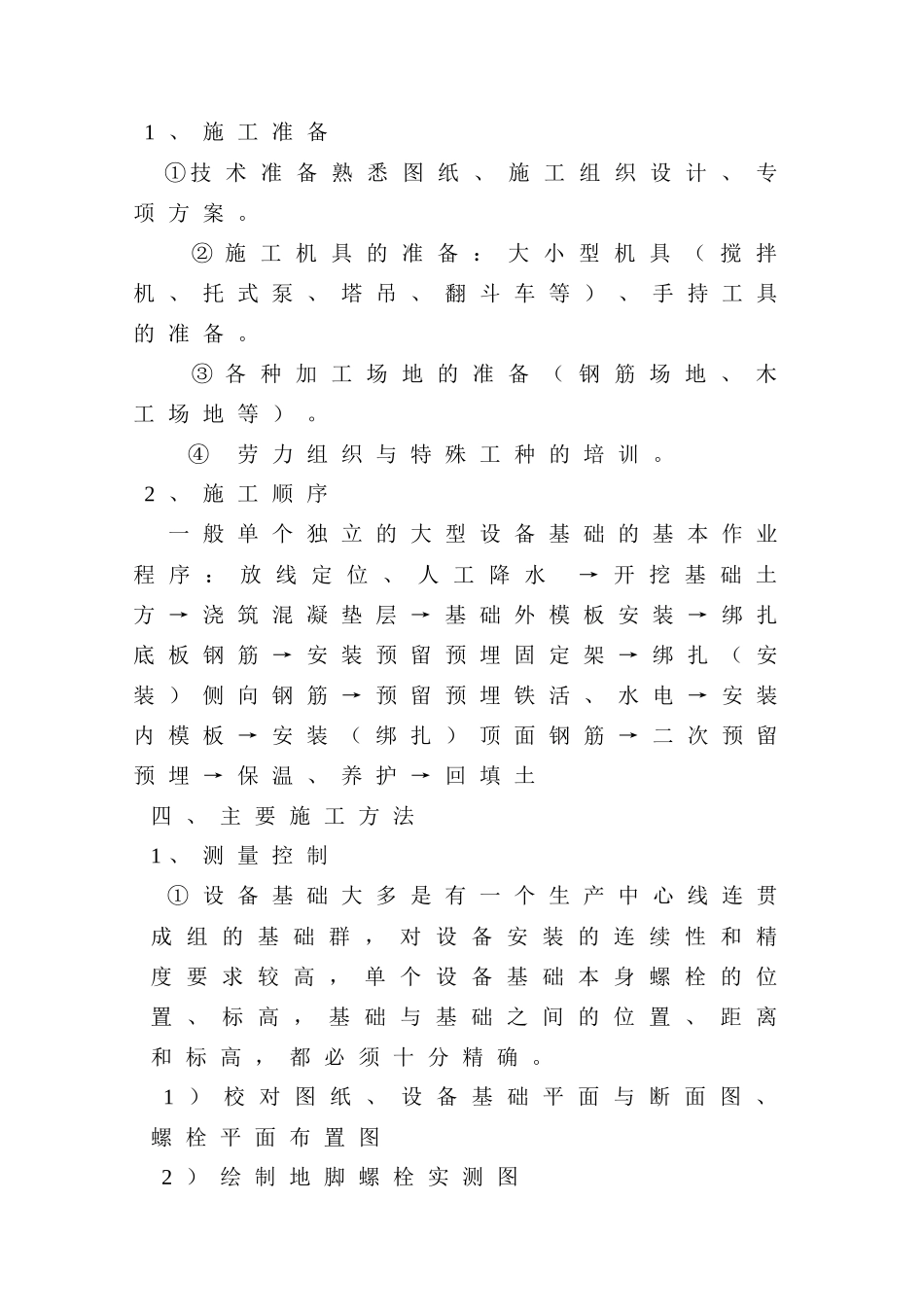

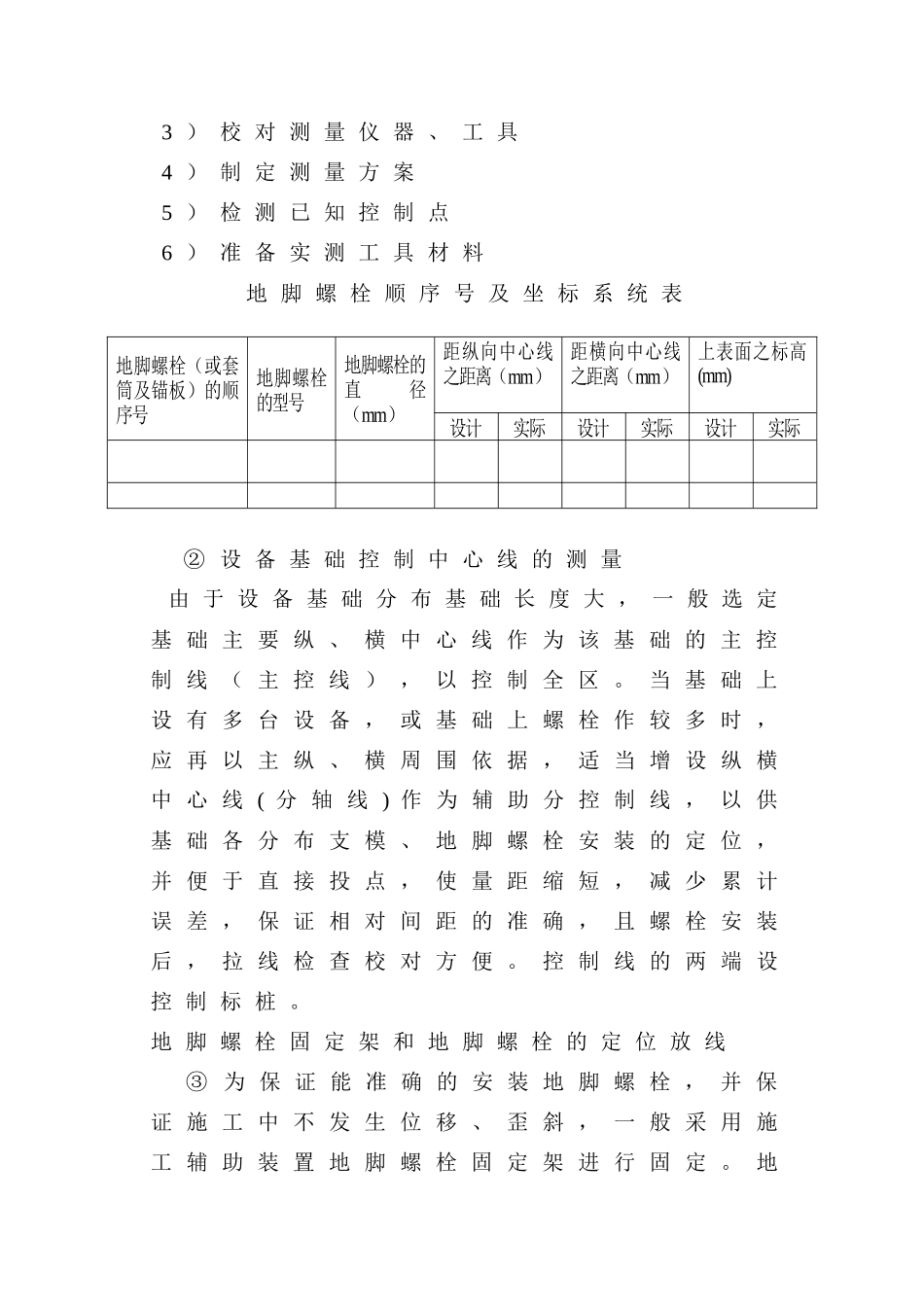

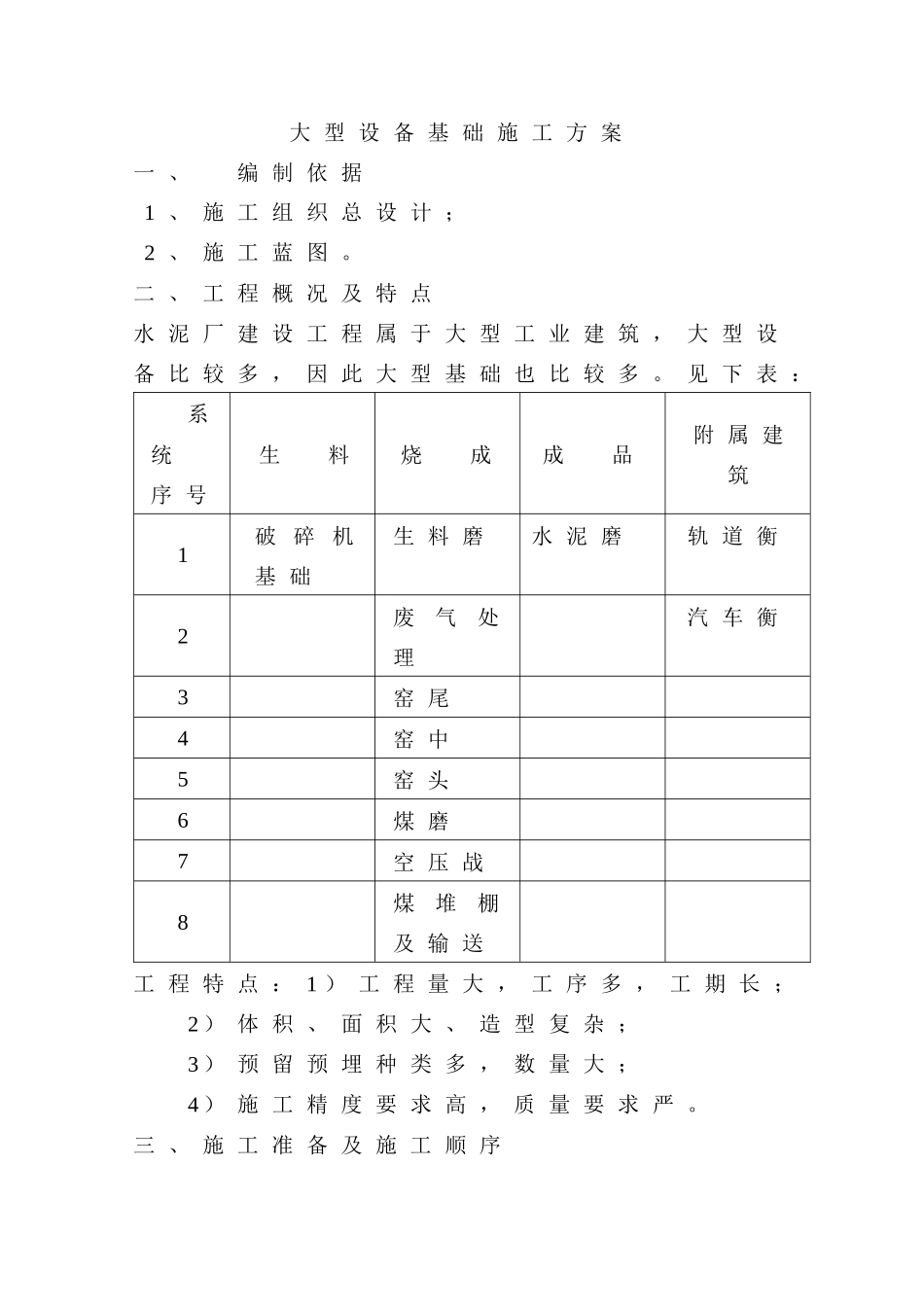

大型设备基础施工方案一、编制依据1、施工组织总设计；2、施工蓝图。二、工程概况及特点水泥厂建设工程属于大型工业建筑，大型设备比较多，因此大型基础也比较多。见下表：系统序号生料烧成成品附属建筑1破碎机基础生料磨水泥磨轨道衡2废气处理汽车衡3窑尾4窑中5窑头6煤磨7空压战8煤堆棚及输送工程特点：1）工程量大，工序多，工期长；2）体积、面积大、造型复杂；3）预留预埋种类多，数量大；4）施工精度要求高，质量要求严。三、施工准备及施工顺序1、施工准备①技术准备熟悉图纸、施工组织设计、专项方案。②施工机具的准备：大小型机具（搅拌机、托式泵、塔吊、翻斗车等）、手持工具的准备。③各种加工场地的准备（钢筋场地、木工场地等）。④劳力组织与特殊工种的培训。2、施工顺序一般单个独立的大型设备基础的基本作业程序：放线定位、人工降水→开挖基础土方→浇筑混凝垫层→基础外模板安装→绑扎底板钢筋→安装预留预埋固定架→绑扎（安装）侧向钢筋→预留预埋铁活、水电→安装内模板→安装（绑扎）顶面钢筋→二次预留预埋→保温、养护→回填土四、主要施工方法1、测量控制①设备基础大多是有一个生产中心线连贯成组的基础群，对设备安装的连续性和精度要求较高，单个设备基础本身螺栓的位置、标高，基础与基础之间的位置、距离和标高，都必须十分精确。1）校对图纸、设备基础平面与断面图、螺栓平面布置图2）绘制地脚螺栓实测图3）校对测量仪器、工具4）制定测量方案5）检测已知控制点6）准备实测工具材料地脚螺栓顺序号及坐标系统表②设备基础控制中心线的测量由于设备基础分布基础长度大，一般选定基础主要纵、横中心线作为该基础的主控制线（主控线），以控制全区。当基础上设有多台设备，或基础上螺栓作较多时，应再以主纵、横周围依据，适当增设纵横中心线(分轴线)作为辅助分控制线，以供基础各分布支模、地脚螺栓安装的定位，并便于直接投点，使量距缩短，减少累计误差，保证相对间距的准确，且螺栓安装后，拉线检查校对方便。控制线的两端设控制标桩。地脚螺栓固定架和地脚螺栓的定位放线③为保证能准确的安装地脚螺栓，并保证施工中不发生位移、歪斜，一般采用施工辅助装置地脚螺栓固定架进行固定。地地脚螺栓（或套筒及锚板）的顺序号地脚螺栓的型号地脚螺栓的直径（mm）距纵向中心线之距离（mm）距横向中心线之距离（mm）上表面之标高(mm)设计实际设计实际设计实际脚螺栓固定架的定位是在基础混凝土垫层浇筑后用经纬仪定出基础控制中心线，然后据此并按固定架的平面布置尺寸，定出每一固定架立柱角钢的安装位置。2、模板工程a)模板的选择:设备基础种类比较多，地下部分多用砖模、组合模，个别基础外漏地上部分也较多（窑中的三个墩及磨基础），室外地坪以下用组合钢模，地上部分用胶合板模板，模板制作要根据设计图纸进行详细的配板设计，模板及支撑需经计算。模板的最大侧压力见下式：①F=0.22γct0β1β2V12②F=γcH二者取最小值——（1）注：作用范围在有效压头高度以内。（（1）、（2）叠加后作为均布荷载对侧模进行计算。）（2）见下页倾倒混凝土产生的水平荷载标准值（KN/m2）——（2）初步确定螺栓的间距和背楞按多跨连续梁计算模板的受力，通过调整确定合理的螺栓间距。1#、2#、3#墩及磨基基础注：基础以上混凝土墩若用组合钢模，需用双脚手管背楞；若用胶合板，需用40×75方钢做双背楞。向模板内供料方法水平荷载溜槽、串筒或导管2容量小于0.2m3的运输器具2容量为0.2至0.8m3的运输器具4容量为大于0.8m3的运输器具6钢管支撑钢管竖楞钢管横楞模板φ10拉杆与地锚拉接勾头螺栓木楔图2组合式钢模板支模方式1——组合钢模板2——钢管或槽钢立楞3——钢管横楞4——对拉螺栓外杆5——对拉螺栓内杆与钢筋焊接6——φ8~φ12mm拉杆7——木支撑b、模板的安装①外部模板的安装在支模部位基底应先抹灰找平，找好底线部位标高，以利支模。基础外侧模板安装场采用在外不设置斜撑固定，斜撑顶固在基础外侧的斜坡或宜施工的附近结构物上，防止涨模。亦可在上部加一道花篮螺栓作为撑头，一端固定在模板上，另一端固定在基坑底板预埋铁件上用于调整模板上口位置。（见下图...
