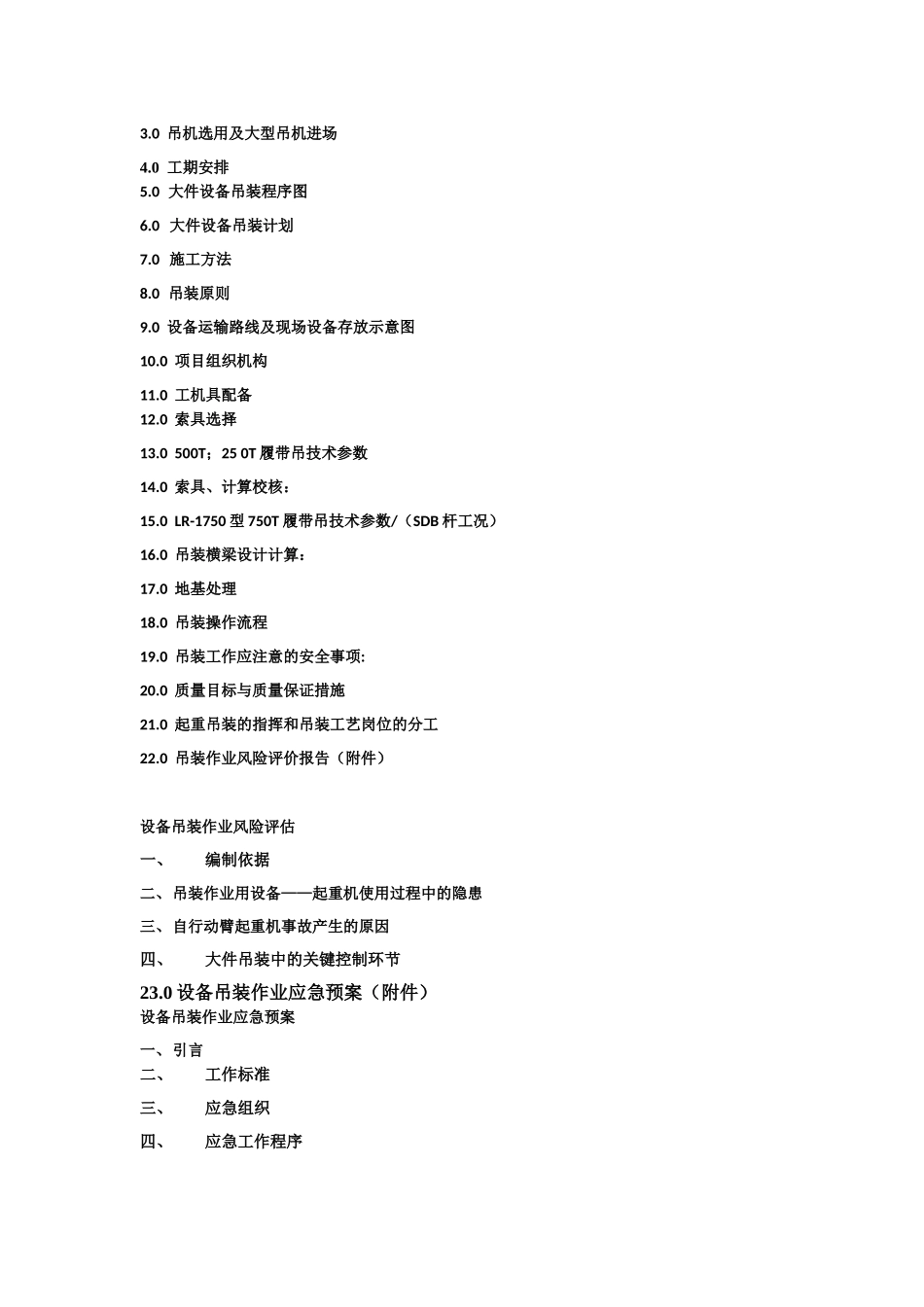

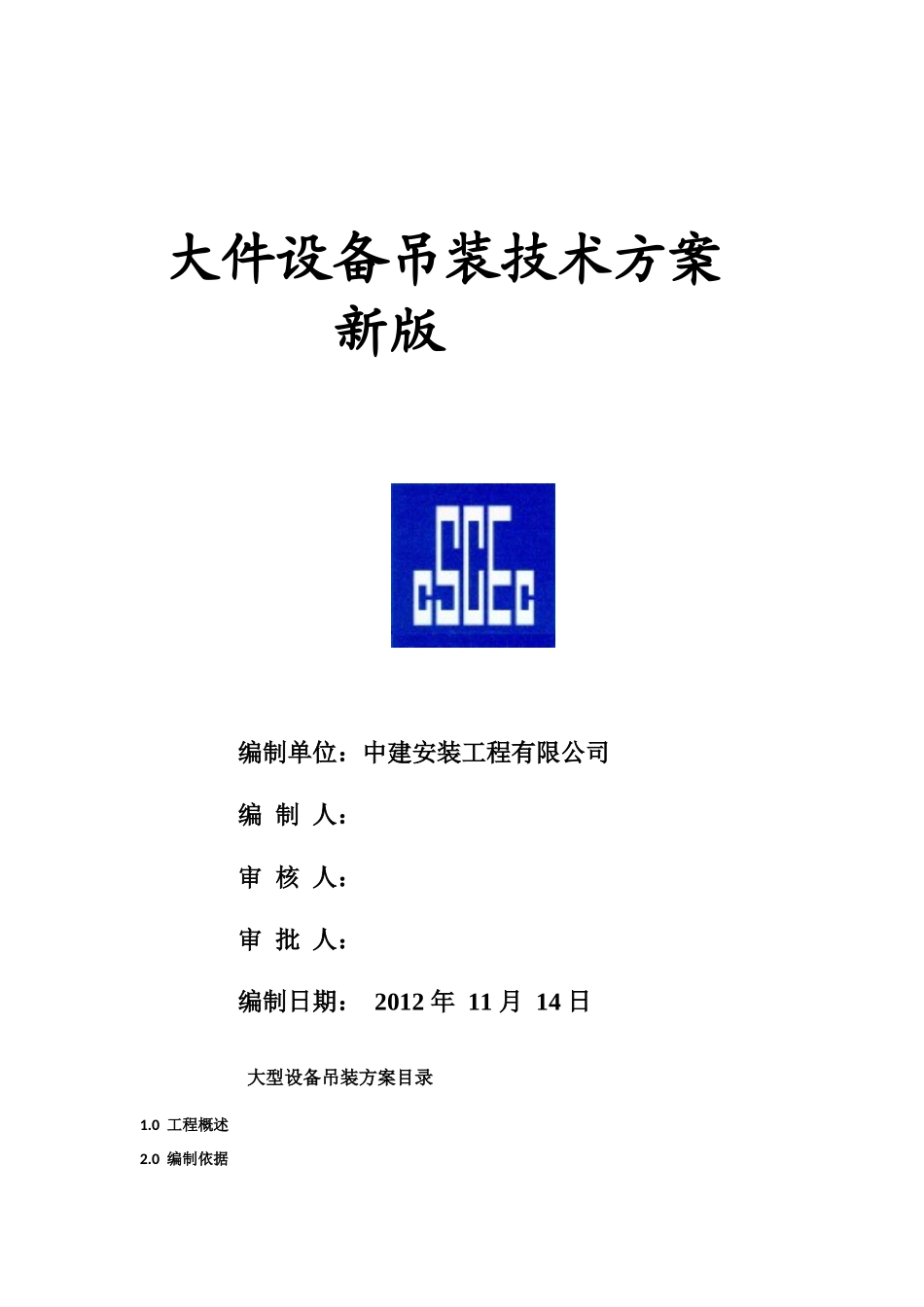

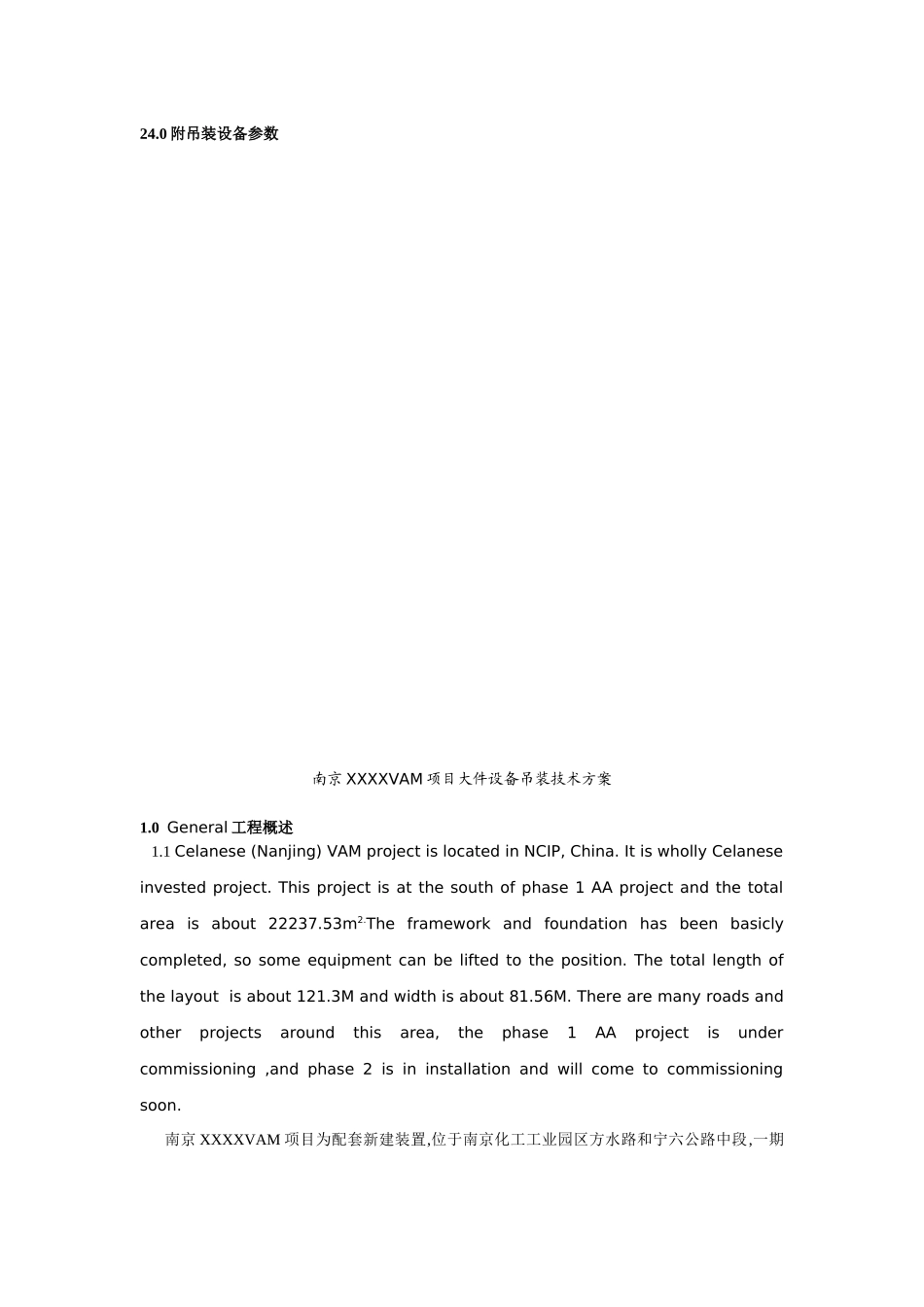

大件设备吊装技术方案新版编制单位：中建安装工程有限公司编制人：审核人：审批人：编制日期：2012年11月14日大型设备吊装方案目录1.0工程概述2.0编制依据3.0吊机选用及大型吊机进场4.0工期安排5.0大件设备吊装程序图6.0大件设备吊装计划7.0施工方法8.0吊装原则9.0设备运输路线及现场设备存放示意图10.0项目组织机构11.0工机具配备12.0索具选择13.0500T；250T履带吊技术参数14.0索具、计算校核：15.0LR-1750型750T履带吊技术参数/（SDB杆工况）16.0吊装横梁设计计算：17.0地基处理18.0吊装操作流程19.0吊装工作应注意的安全事项:20.0质量目标与质量保证措施21.0起重吊装的指挥和吊装工艺岗位的分工22.0吊装作业风险评价报告（附件）设备吊装作业风险评估一、编制依据二、吊装作业用设备——起重机使用过程中的隐患三、自行动臂起重机事故产生的原因四、大件吊装中的关键控制环节23.0设备吊装作业应急预案（附件）设备吊装作业应急预案一、引言二、工作标准三、应急组织四、应急工作程序24.0附吊装设备参数南京XXXXVAM项目大件设备吊装技术方案1.0General工程概述1.1Celanese(Nanjing)VAMprojectislocatedinNCIP,China.ItiswhollyCelaneseinvestedproject.Thisprojectisatthesouthofphase1AAprojectandthetotalareaisabout22237.53m2.Theframeworkandfoundationhasbeenbasiclycompleted,sosomeequipmentcanbeliftedtotheposition.Thetotallengthofthelayoutisabout121.3Mandwidthisabout81.56M.Therearemanyroadsandotherprojectsaroundthisarea,thephase1AAprojectisundercommissioning,andphase2isininstallationandwillcometocommissioningsoon.南京XXXXVAM项目为配套新建装置,位于南京化工工业园区方水路和宁六公路中段,一期醋酸装置南侧，装置区总占地面积为22237.53m2,基础及框架已基本完成,并能达到部分设备吊装就位要求。装置区总长约121.3M；宽约81.56M；靠装置区周边全是厂区公路及其它装置项目，一期醋酸装置正在调试之中。二期多元化工还在安装中，马上进入调试阶段。1.2Theriggingplanofsomebigequipmentlike250Tverticalreactor,175T、73T、60Tverticletowerand60T、55T、43Thorizontalequipmentwillbeprovidedinthisdocument.Andsmallequipmentwon’tbediscussedsincethesimplicityofthem.整个装置主要包括250T立式反应器；175T、73T、60T立式塔；60T、55T、43T卧式设备为例来编制校核吊装技术方案。其余小型设备在本方案中不加于说明和校核。1.3Consideringvariesofthefactors,likeequipment,area,feeandsoon,theconcreteplaningofliftingwillbedecidedbythemobilizationoftheequipment.综合考虑;设备、场地、费用等各种因素，按照设备进场正确时间，具体安排吊装计划。1.4CriticalEquipmentlist大件设备参数表(大型吊机第一次站位)(大型吊机第二次站位)设备位号设备名称规格（m）数量（台）重量（t）起吊高度（m）安装标高（m）吊机选用（t）溜尾吊(t)R-001反应器4.808×14.51250+34+10.800500T履带吊注：6台设备在全部到货的情况下，实际台班为2个台班。250T履带吊注：6台设备在全部到货的情况下，实际台班为2个台班。T-001塔（立式）2.759×25.052150+25.352+0.300塔盘7.679T-010塔（立式）1.067×23.094160+23.300+0.300塔盘2.334T-015塔（立式）3.353×27.418173+27.718+0.300塔盘7.373V-003塔（立式）3.5×8.637122.57+8.937+0.300V-004塔（立式）4×11.82121.495+11.382+0.3002.0Reference编制依据2.1Generallayoutdrawingofproject装置平面布置图2.2Equipmentlayoutandsectiondrawing设备布置及剖面图2.3Standardrequirementforequipmentlifting(SHJ515-90)大型设备吊装工程施工工艺标准(SHJ515-90)2.4LiftingcodeofChemicalProject(SH/T3536-2002)化工工程建设起重规范(SH/T3536-2002)1.1.2.5SafetyspecificationofPetrochemicalProject(SH3505-2001)石油化工施工安全技术规程SH3505-20012.6Specificationof750Tcrane（seeattachment）LR-1700型750T履带吊性能参数表(见附件)2.7Specificationof500Tcrane（seeattachment）LR-5000型500T履带吊性能参数表(...
