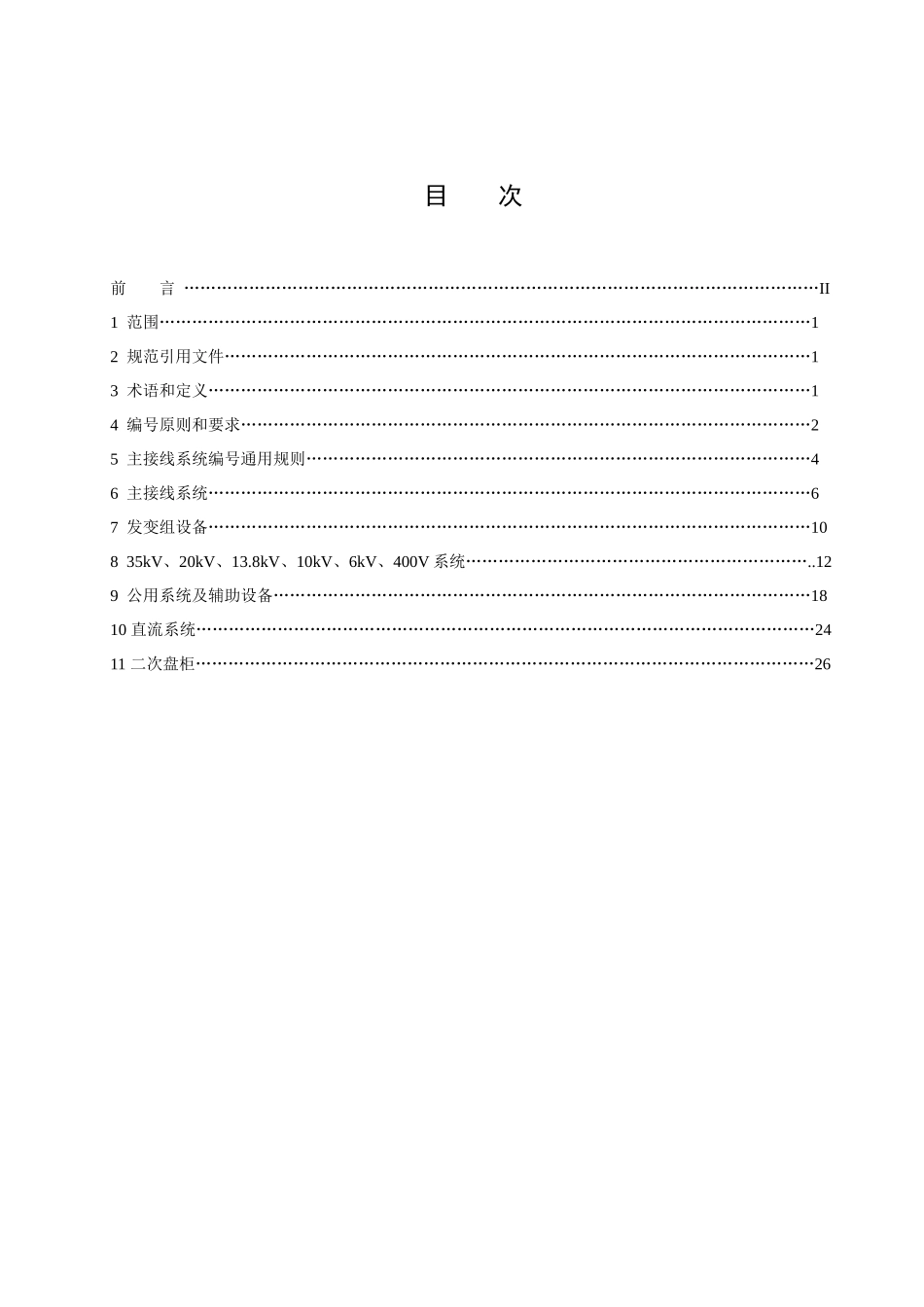

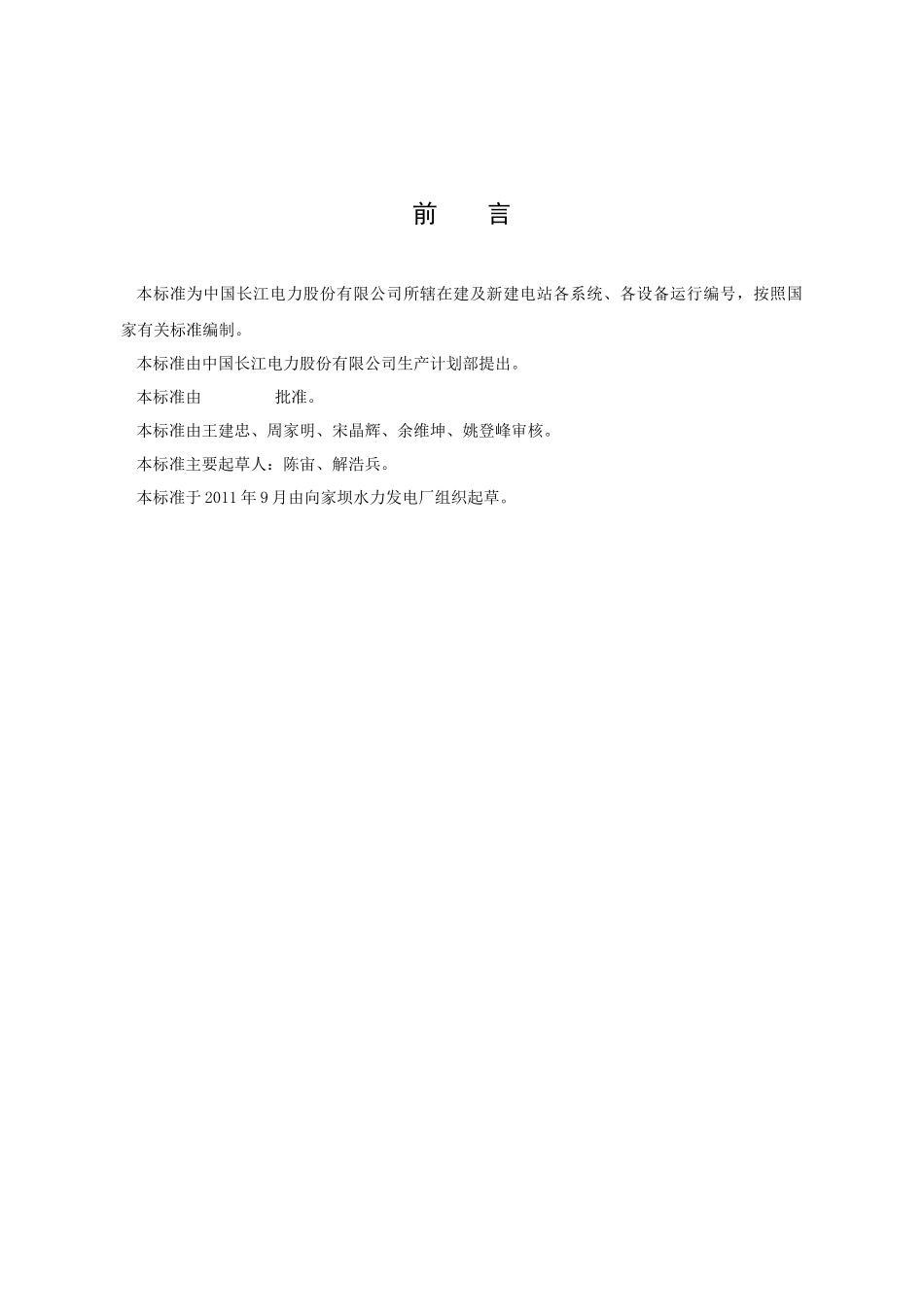

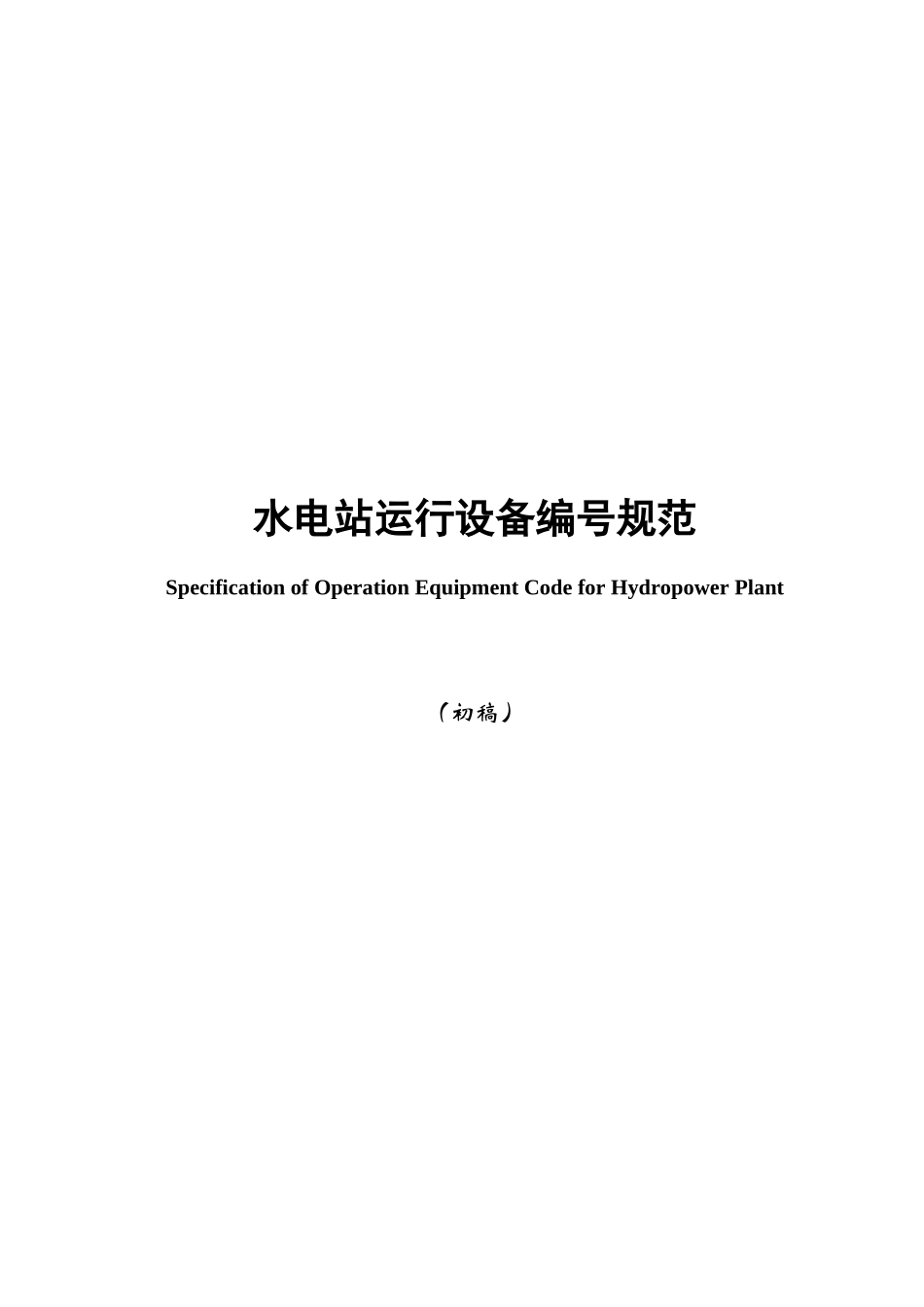

水电站运行设备编号规范SpecificationofOperationEquipmentCodeforHydropowerPlant（初稿）目次前言………………………………………………………………………………………………………II1范围…………………………………………………………………………………………………………12规范引用文件………………………………………………………………………………………………13术语和定义…………………………………………………………………………………………………14编号原则和要求……………………………………………………………………………………………25主接线系统编号通用规则…………………………………………………………………………………46主接线系统…………………………………………………………………………………………………67发变组设备…………………………………………………………………………………………………10835kV、20kV、13.8kV、10kV、6kV、400V系统………………………………………………………..129公用系统及辅助设备………………………………………………………………………………………1810直流系统……………………………………………………………………………………………………2411二次盘柜……………………………………………………………………………………………………26前言本标准为中国长江电力股份有限公司所辖在建及新建电站各系统、各设备运行编号，按照国家有关标准编制。本标准由中国长江电力股份有限公司生产计划部提出。本标准由批准。本标准由王建忠、周家明、宋晶辉、余维坤、姚登峰审核。本标准主要起草人：陈宙、解浩兵。本标准于2011年9月由向家坝水力发电厂组织起草。水电站运行设备编号规范1范围本标准规定了中国长江电力股份有限公司所辖在建及新建水电站运行设备编号的编号规则。本标准适用中国于长江电力股份有限公司所辖水电站运行设备管理，适用于中国长江电力股份有限公司所辖在建及新建水电站的初期设计。2规范引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。SD240—87电力系统部分设备统一编号准则。3术语和定义3.1厂高变接于主变低压侧供厂用电源的变压器。3.2接地变发电机中性点接地变压器。3.3中性点电抗器500kV线路电抗器的中性点或主变中性点的接地电抗器。3.4刀闸隔离刀闸或隔离开关。3.5地刀接地刀闸。3.6代号为简便需要用以代替正式名称的数字或字母。4编号原则及要求4.1为适应电网及公司的发展，提高发、变电站运行管理水平，促进电站运行设备编号标准统一，制定本规范。4.2为规范发、变电站运行设备编号，便于各级调度机构、电站运行、维护及各级管理人员工作，便于设备标识及管理，需要对电站的电气一次设备、二次盘柜、机械设备等进行统一规划，统一编号，编号时应综合考虑周边关联设备布置情况，整合系统。4.3机械设备按电站区域进行编号时，设备编号从左至右第一位为电站区域代码，电站区域代码见表一。表一：电站区域代码代码LRU电站区域左岸电站右岸电站地下电站注：L或R可分别与U组合：LU－左岸地下电站，RU－右岸地下电站。4.4500kV系统开关等电气设备按电站区域编号时，用阿拉伯数字1、2、3…表示电站区域。4.5电压等级代码见表二。表二：电压等级代码代码53(4)(注1)1135(注2)8(注3)G64电压等级500kV220kV110kV35kV20kV(13.8kV)10kV6kV400V注1：对220kV系统，母联开关、旁路开关的电压等级代码用4。注2：对35kV变压器编号时，电压等级代码用3。注3：一般用于发电机机端回路，包括接于此电气连接点的厂用分支高压侧；若为发变组扩大单元接线方式，主变高压侧装设有开关（刀闸、地刀）时，此开关（刀闸、地刀）编号的第一位亦用8，其编号见图示1：图示1：发变组扩大单元接线方式主变高压侧开关（刀闸、地刀）编号4.6供电类型代码见表三。表三：供电类型代码代...
