宁夏紫光蛋氨酸二期工程设备施工方案VIP免费

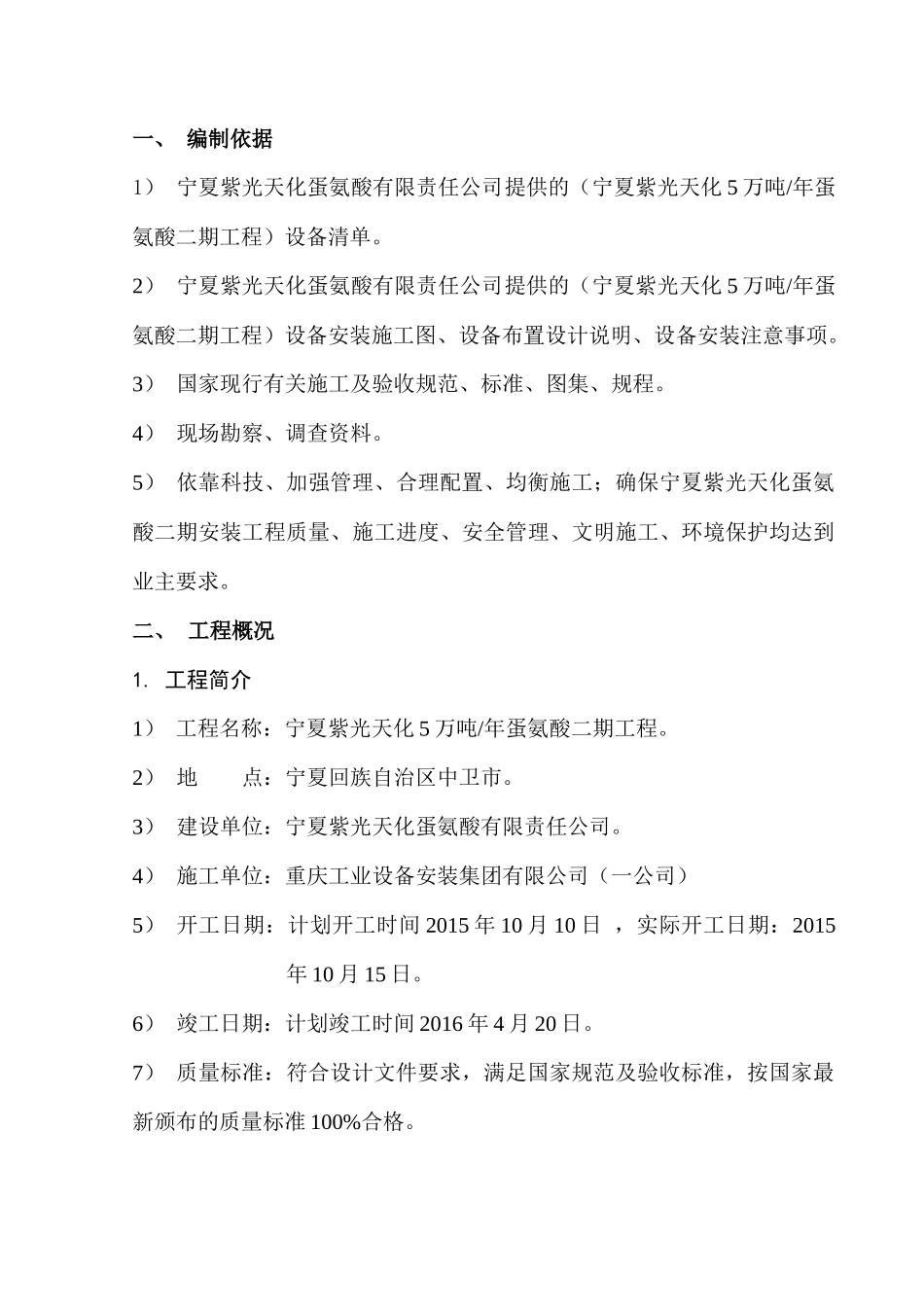

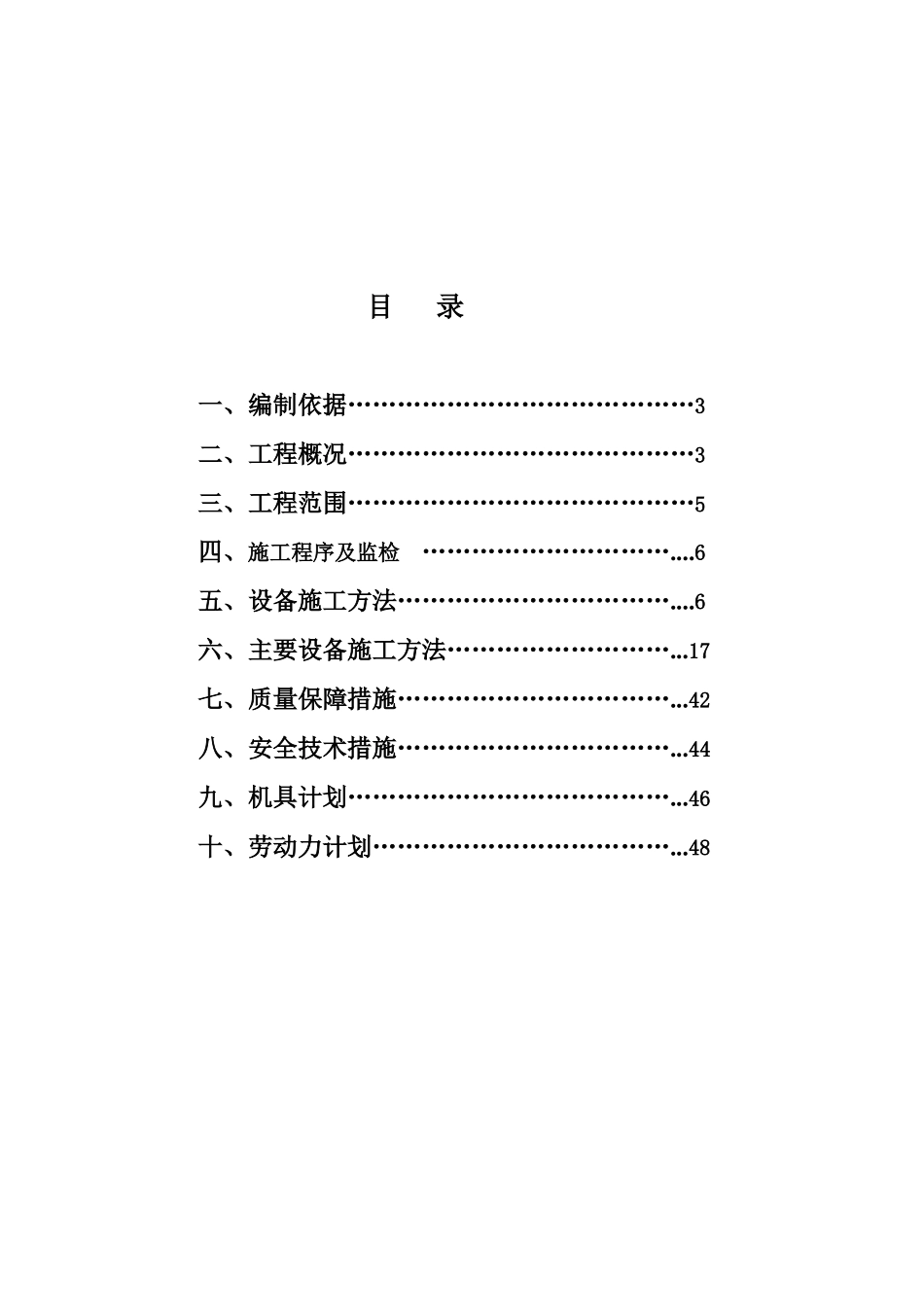

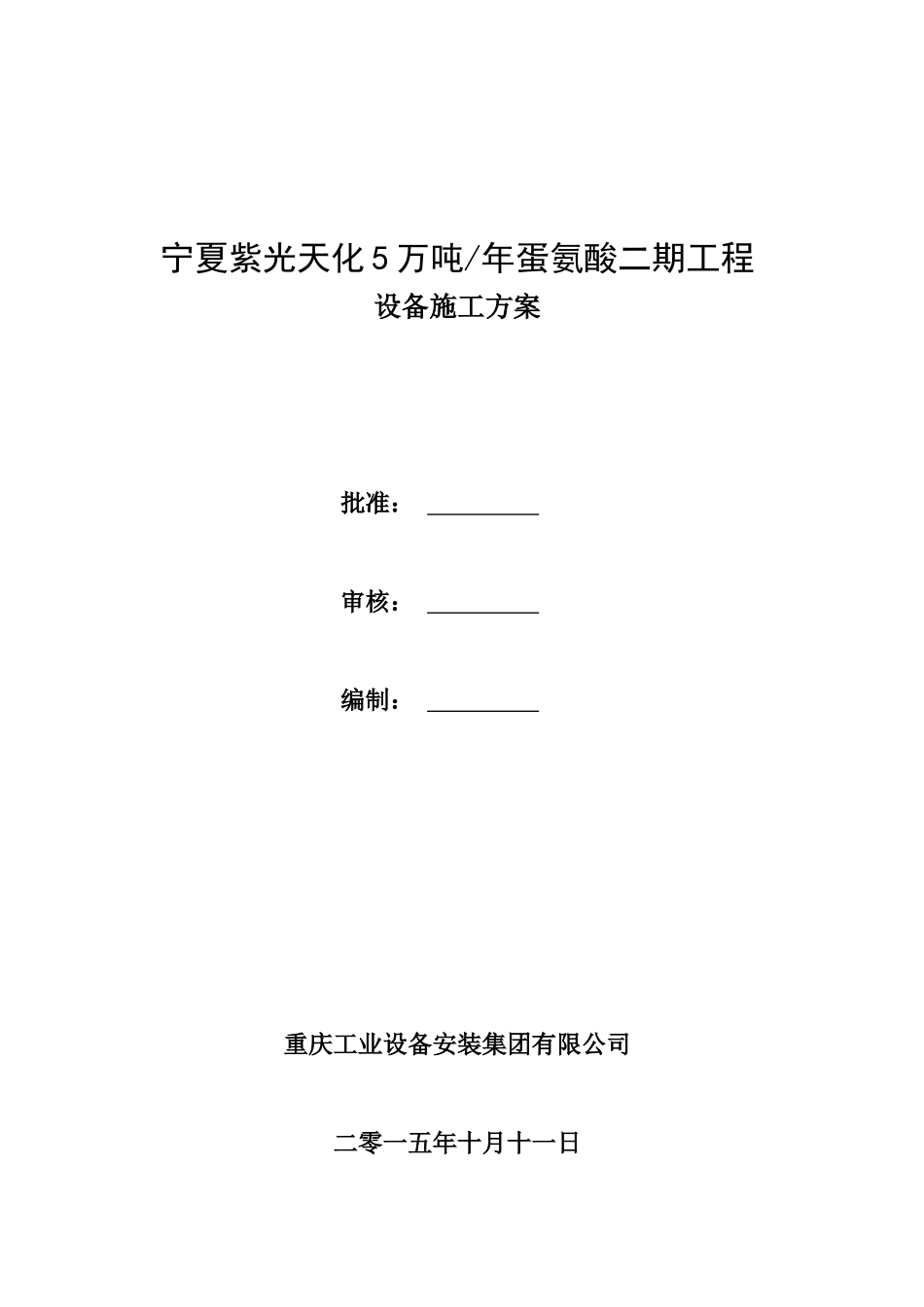

宁夏紫光天化5万吨/年蛋氨酸二期工程设备施工方案批准：审核：编制：重庆工业设备安装集团有限公司二零一五年十月十一日目录一、编制依据……………………………………3二、工程概况……………………………………3三、工程范围……………………………………5四、施工程序及监检…………………………....6五、设备施工方法……………………………....6六、主要设备施工方法………………………...17七、质量保障措施……………………………...42八、安全技术措施……………………………...44九、机具计划…………………………………...46十、劳动力计划………………………………...48一、编制依据1）宁夏紫光天化蛋氨酸有限责任公司提供的（宁夏紫光天化5万吨/年蛋氨酸二期工程）设备清单。2）宁夏紫光天化蛋氨酸有限责任公司提供的（宁夏紫光天化5万吨/年蛋氨酸二期工程）设备安装施工图、设备布置设计说明、设备安装注意事项。3）国家现行有关施工及验收规范、标准、图集、规程。4）现场勘察、调查资料。5）依靠科技、加强管理、合理配置、均衡施工；确保宁夏紫光天化蛋氨酸二期安装工程质量、施工进度、安全管理、文明施工、环境保护均达到业主要求。二、工程概况1.工程简介1）工程名称：宁夏紫光天化5万吨/年蛋氨酸二期工程。2）地点：宁夏回族自治区中卫市。3）建设单位：宁夏紫光天化蛋氨酸有限责任公司。4）施工单位：重庆工业设备安装集团有限公司（一公司）5）开工日期：计划开工时间2015年10月10日，实际开工日期：2015年10月15日。6）竣工日期：计划竣工时间2016年4月20日。7）质量标准：符合设计文件要求，满足国家规范及验收标准，按国家最新颁布的质量标准100%合格。2.工程特点该工程设备种类有：有槽、罐、塔、泵、风机、空气压缩机、制氮机、换热器、螺旋输送机、斗式提升机、离心机、冷凝器、混合器、过滤机、蒸发器、搅拌釜、干燥、包装成套设备等；设备总量约722台（套）；该工程某些设备安装技术含量较高。1）关键的核心设备39台（套）。2）部分设备分解供货，需现场组对安装。3）现场作业环境较差，时间短，工期紧。4）业主方、各施工单位间需相互协调与配合以达到业主方的工期要求。3.重、难点及技术关键5）重点：转动设备的安装调试。6）难点：核心设备的转运、拖运、吊装及按设备资料现场组装。7）技术关键：设备按图纸及资料定位与设备的找平找正。4.规程、规范、图集一览表宁夏紫光天化5万吨/年蛋氨酸二期工程需用规程、规范、图集一览表序号资料名称资料代号（一）施工设计图纸资料（二）成套设备技术资料、说明书（三现行有关施工验收规范及相关标准）1化工机器安装工程施工及验收规范（通用规定）HG20203-20002机械设备安装工程施工及验收规范（通用规范）GB50231-20093压缩机、风机、泵安装工程施工及验收规范GB50275-20104石油化工换热设备施工及验收规范SH/T3532-20055石油化工泵组施工及验收规范SH/T3541-20076石油化工设备安装工程质量检验评定标准SH3514-20017现场设备、工业管道焊接工程施工及验收规范GB50683-20118起重设备安装工程施工及验收规范GB50278-20109制冷设备、空气分离设备安装工程施工及验收规范GB50274-201010化工塔类设备施工及验收规范HGJ211-8511输送设备安装工程施工及验收规范GB50270-201012施工现场临时用电安全技术规范JGJ46-200513施工现场机械设备检查技术规程JGJ160-2008三．工程范围1.宁夏紫光天化5万吨/年蛋氨酸二期安装工程：1、2、3、4、5、6单元（装置）设备安装与调试，非标设备制作安装。2.设备分布如下：序号单元名称设备数量（台/套）备注11单元15122单元11333单元12044单元8655单元8766单元165四.施工程序及监检1、安装前设备安装负责人向现场所有施工人员及质检员进行工程项目交底，并移交图纸、技术性档案和现场施工方案、记录表格、安装标准、规范要求的。2、安装施工负责人质检员组织全体施工人员熟悉图纸数据、安装工艺流程、施工方案等。3、安装前施工负责人应组织现场施工人员对使用单位提供的设备进行全面清点，蒸发器及其他零部件规格、数量应准确齐全；对蒸发器及其他零部件作详细的检查，并做好记...
