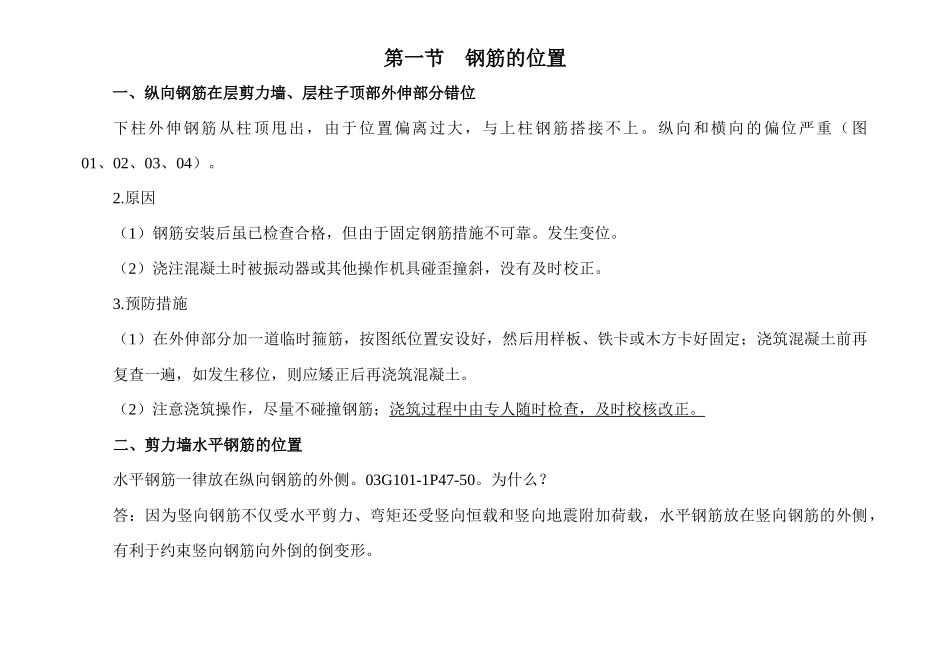

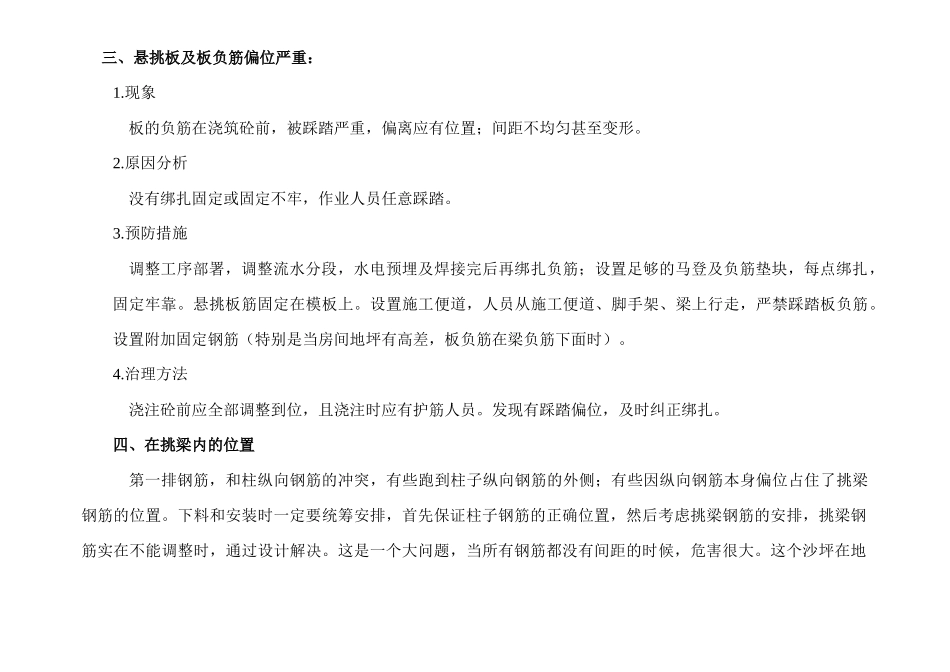

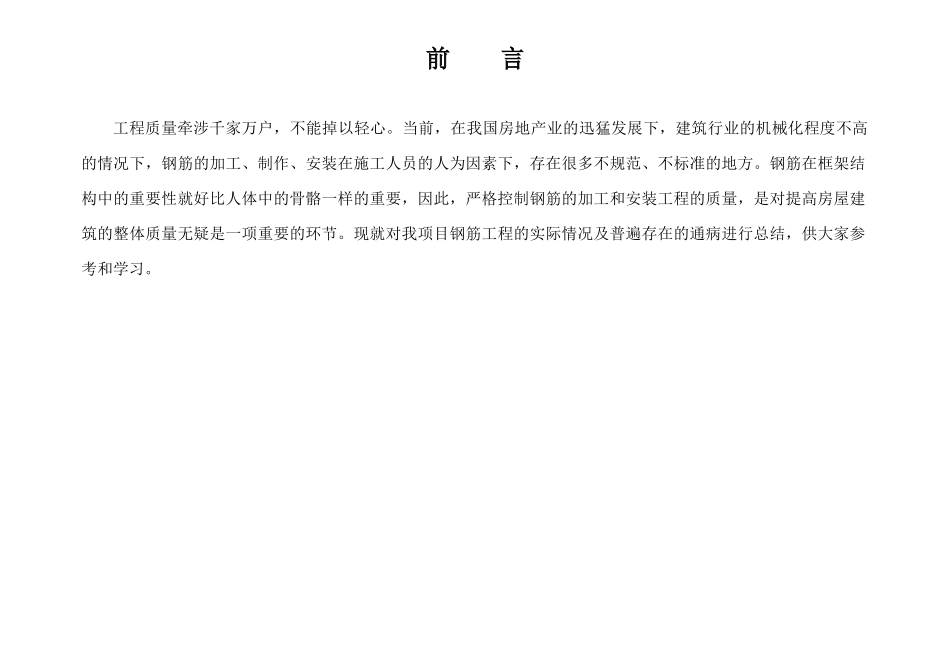

前言工程质量牵涉千家万户，不能掉以轻心。当前，在我国房地产业的迅猛发展下，建筑行业的机械化程度不高的情况下，钢筋的加工、制作、安装在施工人员的人为因素下，存在很多不规范、不标准的地方。钢筋在框架结构中的重要性就好比人体中的骨骼一样的重要，因此，严格控制钢筋的加工和安装工程的质量，是对提高房屋建筑的整体质量无疑是一项重要的环节。现就对我项目钢筋工程的实际情况及普遍存在的通病进行总结，供大家参考和学习。第一节钢筋的位置一、纵向钢筋在层剪力墙、层柱子顶部外伸部分错位下柱外伸钢筋从柱顶甩出，由于位置偏离过大，与上柱钢筋搭接不上。纵向和横向的偏位严重（图01、02、03、04）。2.原因（1）钢筋安装后虽已检查合格，但由于固定钢筋措施不可靠。发生变位。（2）浇注混凝土时被振动器或其他操作机具碰歪撞斜，没有及时校正。3.预防措施（1）在外伸部分加一道临时箍筋，按图纸位置安设好，然后用样板、铁卡或木方卡好固定；浇筑混凝土前再复查一遍，如发生移位，则应矮正后再浇筑混凝土。（2）注意浇筑操作，尽量不碰撞钢筋；浇筑过程中由专人随时检查，及时校核改正。二、剪力墙水平钢筋的位置水平钢筋一律放在纵向钢筋的外侧。03G101-1P47-50。为什么？答：因为竖向钢筋不仅受水平剪力、弯矩还受竖向恒载和竖向地震附加荷载，水平钢筋放在竖向钢筋的外侧，有利于约束竖向钢筋向外倒的倒变形。三、悬挑板及板负筋偏位严重：1.现象板的负筋在浇筑砼前，被踩踏严重，偏离应有位置；间距不均匀甚至变形。2.原因分析没有绑扎固定或固定不牢，作业人员任意踩踏。3.预防措施调整工序部署，调整流水分段，水电预埋及焊接完后再绑扎负筋；设置足够的马登及负筋垫块，每点绑扎，固定牢靠。悬挑板筋固定在模板上。设置施工便道，人员从施工便道、脚手架、梁上行走，严禁踩踏板负筋。设置附加固定钢筋（特别是当房间地坪有高差，板负筋在梁负筋下面时）。4.治理方法浇注砼前应全部调整到位，且浇注时应有护筋人员。发现有踩踏偏位，及时纠正绑扎。四、在挑梁内的位置第一排钢筋，和柱纵向钢筋的冲突，有些跑到柱子纵向钢筋的外侧；有些因纵向钢筋本身偏位占住了挑梁钢筋的位置。下料和安装时一定要统筹安排，首先保证柱子钢筋的正确位置，然后考虑挑梁钢筋的安排，挑梁钢筋实在不能调整时，通过设计解决。这是一个大问题，当所有钢筋都没有间距的时候，危害很大。这个沙坪在地下室顶板做的好。为什么汶川地震中，教学楼大梁从两端直接了断了，和钢筋的间距和锚固有关。第二排钢筋的位置和长度。03G101-1P33～34和内梁钢筋的连接。五、梁箍筋弯钩与纵筋相碰1.现象在梁的支座处，箍筋弯钩与纵向钢筋抵触。2.原因分析梁箍筋弯钩应放在受压区，从受力角度看，这是合理的，而且从构造角度看也合理在受压区，纵向钢筋根数少，则与箍筋弯钩相处，不显得拥挤）。但是，在特殊情况下，例如在连续梁支座处（当前高层建筑中，框架结构形式设置的梁甚为常见），受压区在截面下部，要是箍筋弯钩位于下面，有可能被钢筋压“开”，在这种情况下，只好将箍筋弯钩放在受拉区（截面上部，即受力钢筋那一面），这样做法不合理，但为了加强钢筋骨架的牢固程度（避免箍筋接头被压开口），习惯上也只好这样对待。此外，实践中还会出现另一种矛盾：当前，高层建筑中，采用框架结构形式的工程几乎全部需要抗震设防，因此箍筋弯钩应采用1350钩，且平直部分长度又较其他种类的弯钩中，故箍筋弯钩与梁上部第二层纵向钢筋必然相抵触。3.预防措施绑扎钢筋前应先规划箍筋弯钩位置（放在梁的上部或下部），如果梁上部仅有一层纵向钢筋，箍筋弯钩与纵向钢筋便不抵触，为了避免箍筋接头被压开口，弯钩可放在梁上部（构件受拉区），但应特别绑牢，必要时用电弧焊点焊几处；对于有两层或多层纵向钢筋的，则应将弯钩放在梁下部（按照03G101施工）。4.治理方法改箍筋弯钩放梁上部为放梁下部，但应切实绑牢，必要时用电弧焊点焊几处。六、箍筋、弯勾成型尺寸不准及造成纵向钢筋位置不对已成型的钢筋配长度和弯曲不符合要求；下料时不准确；画线方法不对或误差大；用手工弯曲时，扳距选择不当；角度控制...
