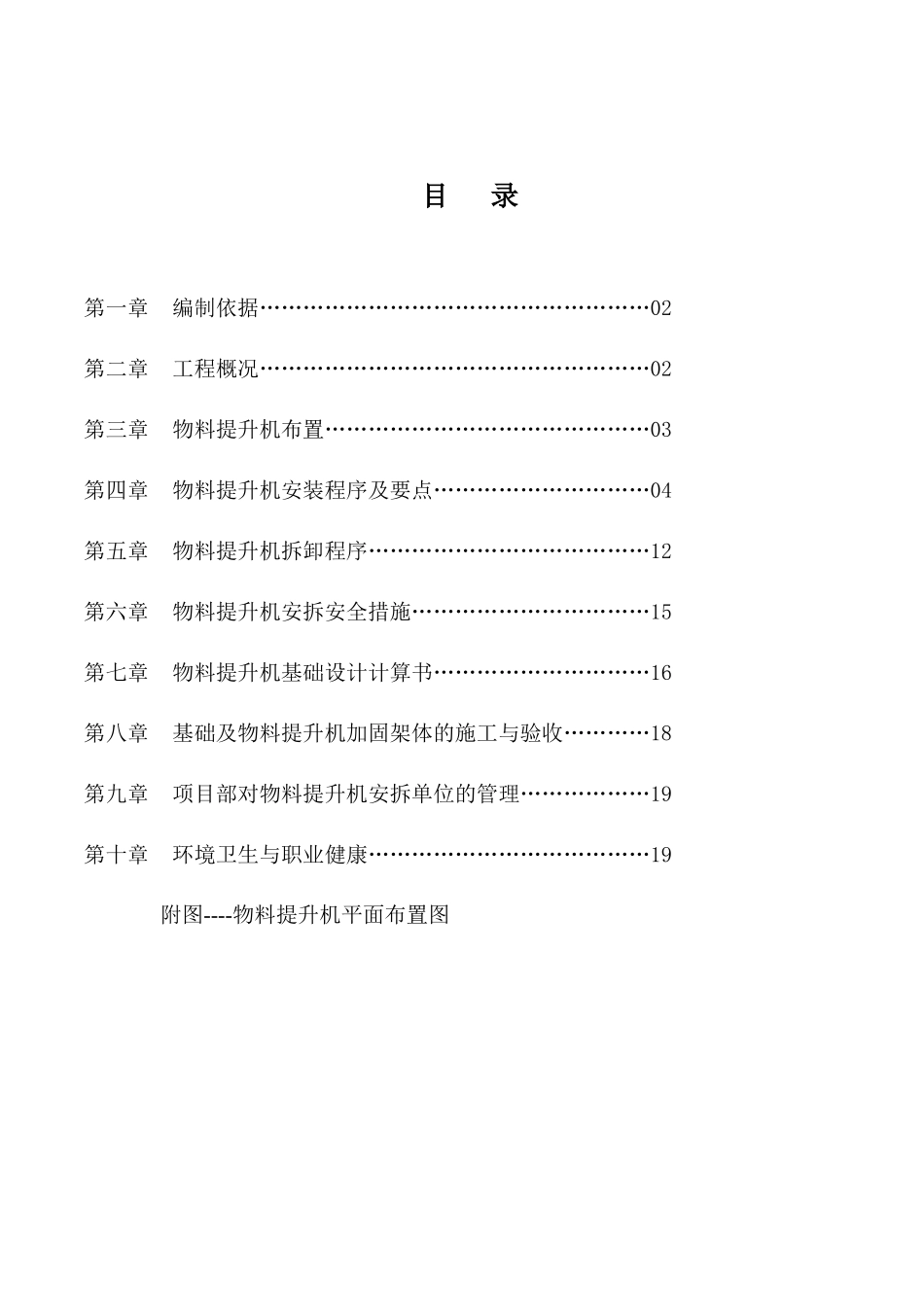

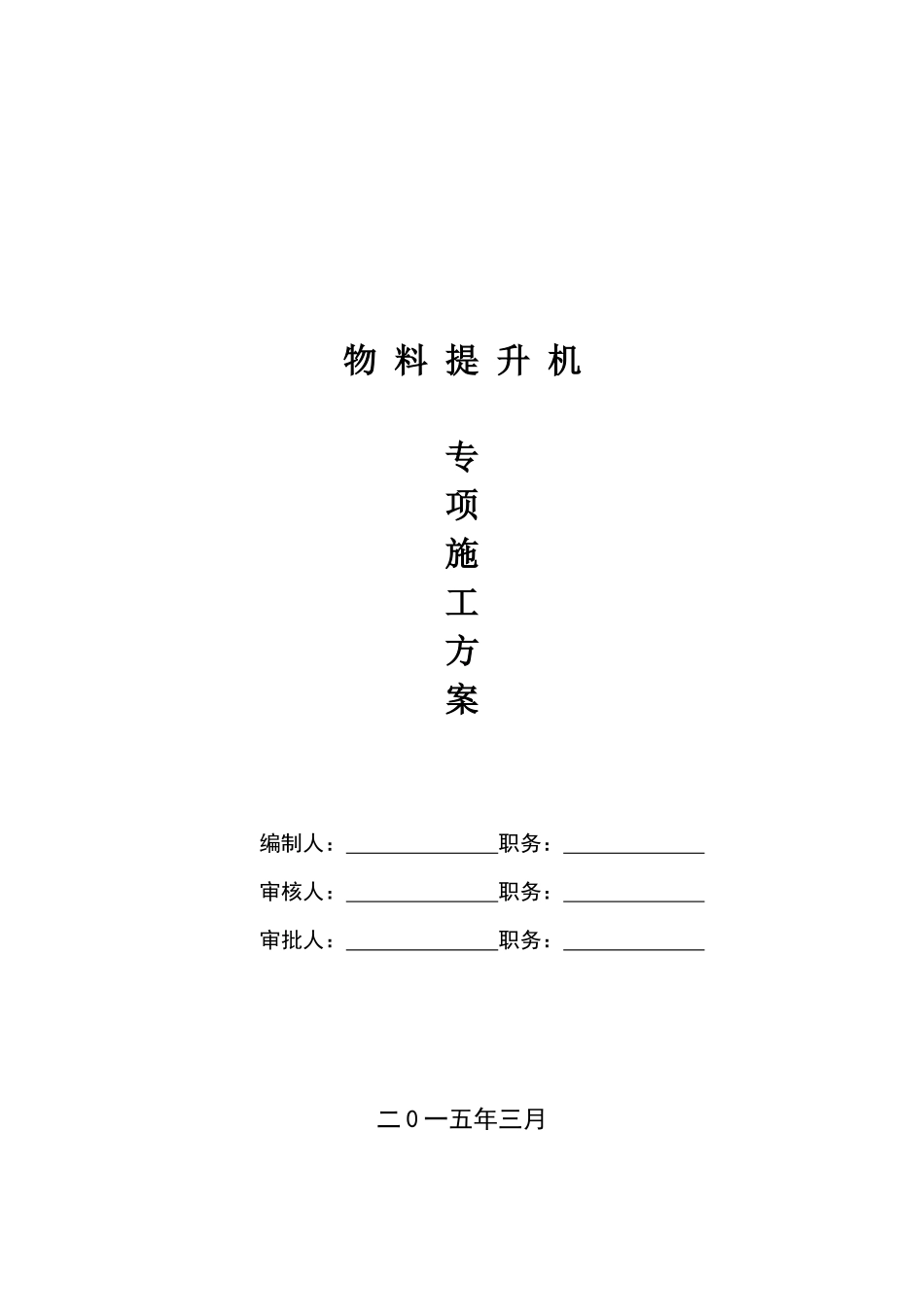

物料提升机专项施工方案编制人：职务：审核人：职务：审批人：职务：二0一五年三月目录第一章编制依据………………………………………………02第二章工程概况………………………………………………02第三章物料提升机布置………………………………………03第四章物料提升机安装程序及要点…………………………04第五章物料提升机拆卸程序…………………………………12第六章物料提升机安拆安全措施……………………………15第七章物料提升机基础设计计算书…………………………16第八章基础及物料提升机加固架体的施工与验收…………18第九章项目部对物料提升机安拆单位的管理………………19第十章环境卫生与职业健康…………………………………19附图----物料提升机平面布置图第一章编制依据1、施工组织设计及施工总平面图2、生产厂家提交的产品使用说明书3、设计单位提供的施工图纸4、安装（拆卸）单位提交的安装（拆卸）方案5、《加强建筑起重机械租赁、安装拆卸和使用安全管理的若干意见》杭建监总【2010】33号6、《关于进一步加强建筑起重机械安装和使用安全管理的若干意见》杭建监总【2011】56号7、《关于调整建筑起重机械安装、拆卸告知和使用登记备案程序的通知》杭建监总【2011】57号8、《浙江省建筑施工安全标准化管理规定》9、《建筑施工安全检查标准》（JGJ59-2011）10、浙江省建设厅《建筑施工安全检查标准》（JGJ59-2011）实施意见11、《建筑施工高处作业安全检查技术规范》(JGJ80-91)12、《建筑机械使用安全技术规程》(JGJ133-2012)13、《龙门架及物料提升机物料提升机安全技术规程》(JGJ88-2010)14、《施工现场临时用电安全技术规范》（JGJ46-2005）15、《混凝土结构工程质量验收规范》（GB50204-2002（2011版））16、《混凝土结构工程施工规范》（GB50666-2011）17、其他相关的国家规范和规程18、我公司颁发的有关建筑施工规程、规定及安全、消防、质量等文件19、我公司有关施工质量、安全生产、技术管理、文明现场等文件21、22、第二章工程概况第一节工程基本概况第二节子单位工程概况本工程共有1个地下室及1幢单体组成，本工程子单位情况为：子单位层数总高度（m）主体结构体系基础形式备注主体938.10框架结构人工挖孔桩框架抗震等级二级地下室210框架结构人工挖孔桩框架抗震等级二级第三章物料提升机布置第一节物料提升机型号的选择本工程物料提升机选用杭州华诚机械有限公司有限公司生产的SSDB100井架物料提升机，主要性能参数如下：项目参数吊篮额定载重量1000KG架体最大架设高度30M额定上升速度46M/min起升电机型号YEZ132m-4-7.5起升电机连续负载功率7.5KW起升电机额定电压/电流50HZ15.4A钢丝绳型号6X19-9.3-1700吊篮内部空间3.6X1.37X2.0架体每节高度1.5M拽引机自重400KG吊篮自重565KG配重1100KG第二节物料提升机基础位置情况物料提升机基础直接做在地下室顶板上，物料提升机基础设计计算书详第七章物料提升机基础计算书。第三节物料提升机基础选择根据厂家提供的资料，基础长度：4580mm；基础宽度：1820mm；基础厚度：350mm；地梁尺寸：660X600（宽X高）；混凝土强度等级：C25。第四章物料提升机安装程序及要点第一节物料提升机安装基本顺序1清理砼基础，砼基础表面应低于预埋件平面，四角预埋件水平误差不得大于3MM。2装底架梁：底架梁应于砼基础中心一致，与压板用M16螺栓紧固，并检查对角线长度误差应在1/1000以内。底架安装是整个施工升降机使用安全的根本保证，因此在安装时，水平控制特别重要，底架四角一定要垫实。3装底层立角钢：长短立角钢必须相互错位安装。4装标准节：装标准立角钢、横杆、斜杆、吊笼导轨、大中小翼板和对重笼导轨，M14螺栓连接的拧紧力矩为137-164N·M。刚装好的标准节杆件，必须连接牢固后才可进行下一步标准节杆件的安装。5装附墙装置：物料提升机搭设到15米高度时，必须在离地9-12米处安装一道附墙装置，以后每升高9米，即装一道附墙。注：物料提升机顶部的自由高度不得大于6米；物料提升机与建筑物之间应采用钢性件连接；绝不允许附墙架连接在脚手架上。在调节附墙架时，应用经纬仪监控，使物料提升机的垂直度控制在要求...
