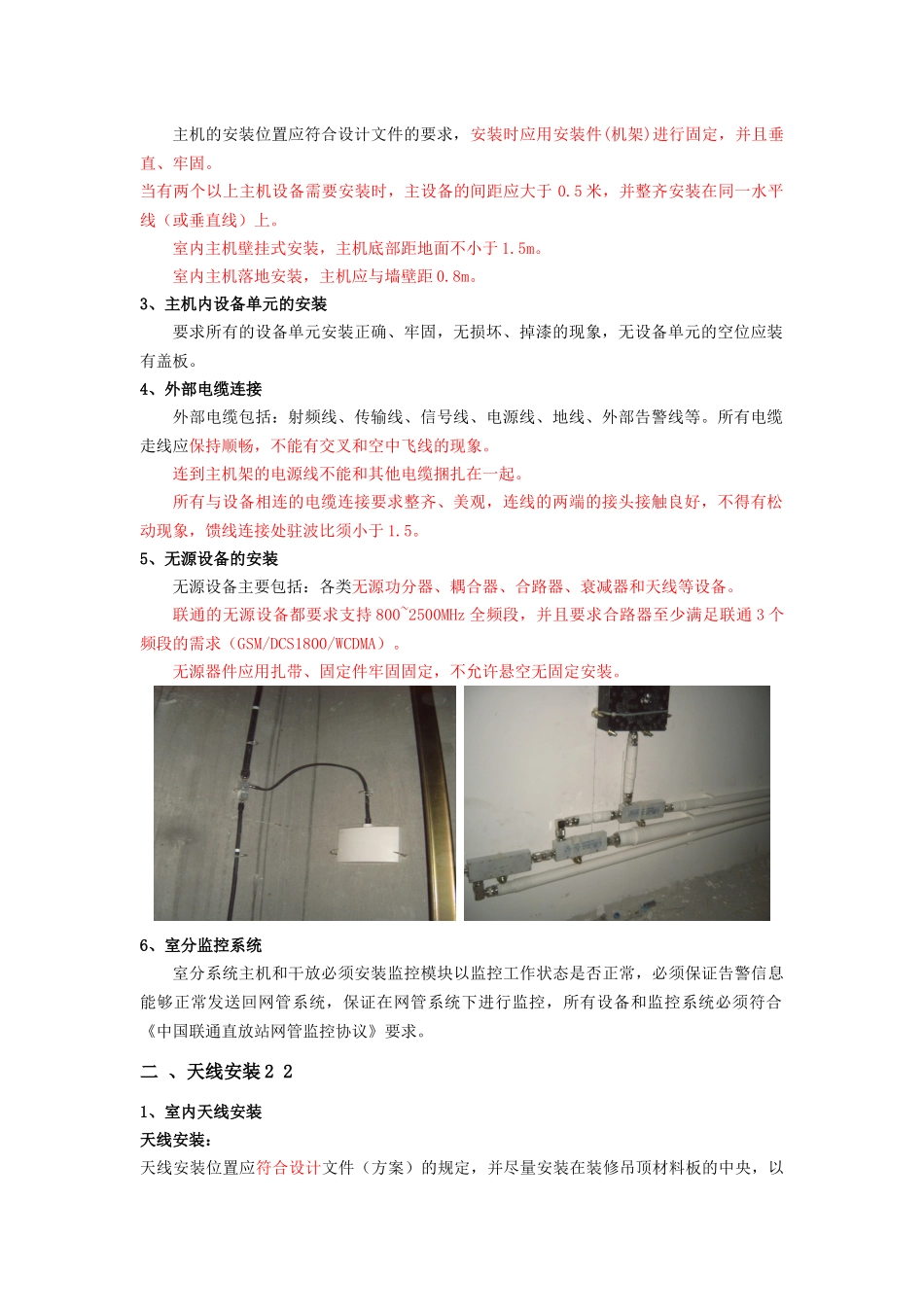

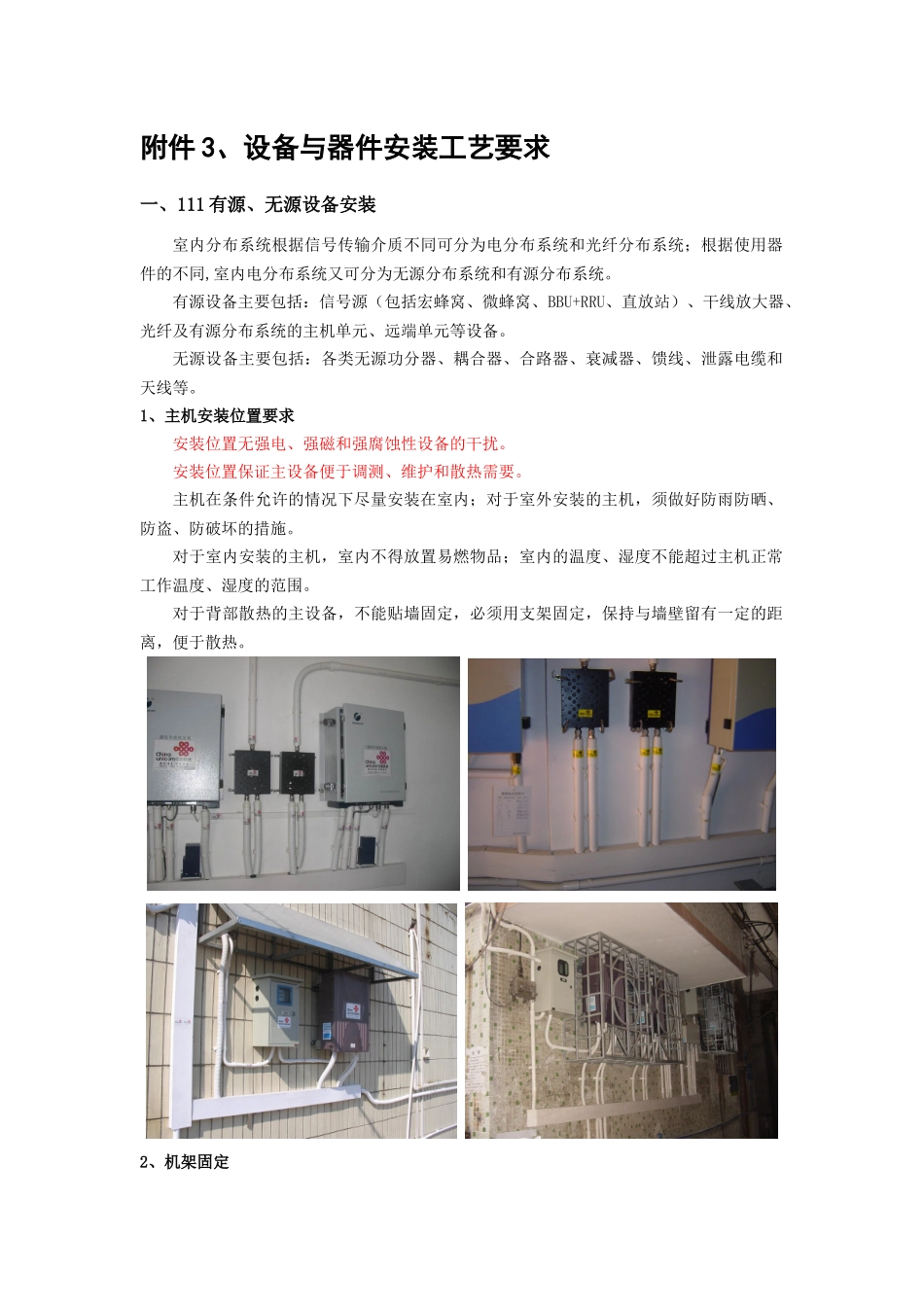

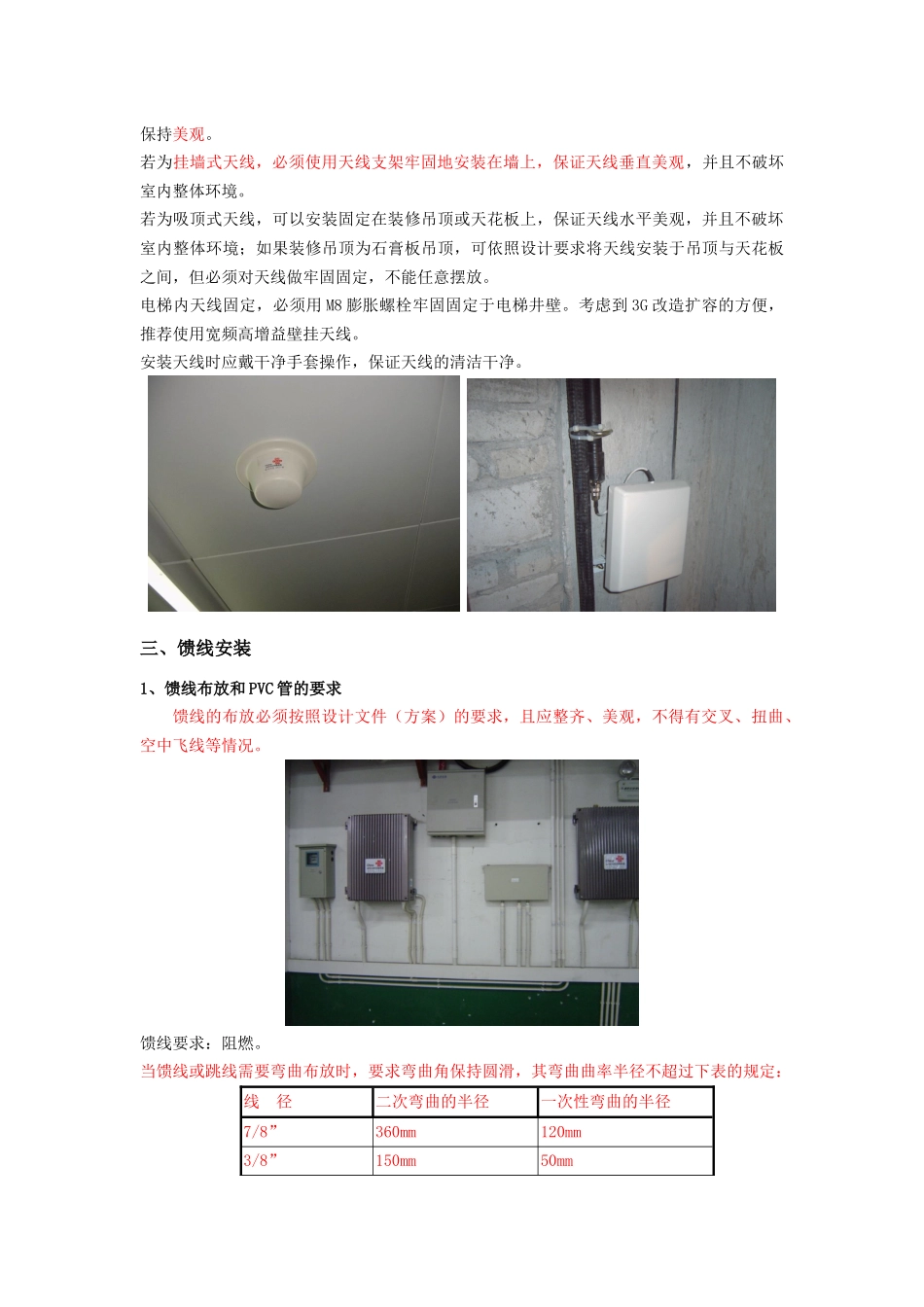

附件3、设备与器件安装工艺要求一、111有源、无源设备安装室内分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室内电分布系统又可分为无源分布系统和有源分布系统。有源设备主要包括：信号源（包括宏蜂窝、微蜂窝、BBU+RRU、直放站）、干线放大器、光纤及有源分布系统的主机单元、远端单元等设备。无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆和天线等。1、主机安装位置要求安装位置无强电、强磁和强腐蚀性设备的干扰。安装位置保证主设备便于调测、维护和散热需要。主机在条件允许的情况下尽量安装在室内；对于室外安装的主机，须做好防雨防晒、防盗、防破坏的措施。对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围。对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热。2、机架固定主机的安装位置应符合设计文件的要求，安装时应用安装件(机架)进行固定，并且垂直、牢固。当有两个以上主机设备需要安装时，主设备的间距应大于0.5米，并整齐安装在同一水平线（或垂直线）上。室内主机壁挂式安装，主机底部距地面不小于1.5m。室内主机落地安装，主机应与墙壁距0.8m。3、主机内设备单元的安装要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。4、外部电缆连接外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。连到主机架的电源线不能和其他电缆捆扎在一起。所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。5、无源设备的安装无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器和天线等设备。联通的无源设备都要求支持800~2500MHz全频段，并且要求合路器至少满足联通3个频段的需求（GSM/DCS1800/WCDMA）。无源器件应用扎带、固定件牢固固定，不允许悬空无固定安装。6、室分监控系统室分系统主机和干放必须安装监控模块以监控工作状态是否正常，必须保证告警信息能够正常发送回网管系统，保证在网管系统下进行监控，所有设备和监控系统必须符合《中国联通直放站网管监控协议》要求。二、天线安装221、室内天线安装天线安装：天线安装位置应符合设计文件（方案）的规定，并尽量安装在装修吊顶材料板的中央，以保持美观。若为挂墙式天线，必须使用天线支架牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。若为吸顶式天线，可以安装固定在装修吊顶或天花板上，保证天线水平美观，并且不破坏室内整体环境；如果装修吊顶为石膏板吊顶，可依照设计要求将天线安装于吊顶与天花板之间，但必须对天线做牢固固定，不能任意摆放。电梯内天线固定，必须用M8膨胀螺栓牢固固定于电梯井壁。考虑到3G改造扩容的方便，推荐使用宽频高增益壁挂天线。安装天线时应戴干净手套操作，保证天线的清洁干净。三、馈线安装1、馈线布放和PVC管的要求馈线的布放必须按照设计文件（方案）的要求，且应整齐、美观，不得有交叉、扭曲、空中飞线等情况。馈线要求：阻燃。当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定：线径二次弯曲的半径一次性弯曲的半径7/8”360mm120mm3/8”150mm50mm1/2”普通210mm70mm1/2”超柔120mm40mm穿竖线时要首先认真看清图纸，对竖线在各层中的排列顺序要有合理的安排，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，扎带或卡码的间距需符合表二的规定、扎带的头要剪齐、方向一致。穿横线时，走线要水平、拉直，不可捆绑在线缆上，要做到单独捆绑，扎带或卡码的间距需符合规定；扎带的头要剪齐，做到方向一致，注意走线的美观。穿横线如业主有要求的，要穿PVC管，走线要水平、拉直，不可捆绑在细的线缆上，要做到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6米一个扎带，扎带的头要剪齐，做到方向一致。注意走线的美观，经过白墙时要穿PVC管。在墙上固定时使用塑料管...
