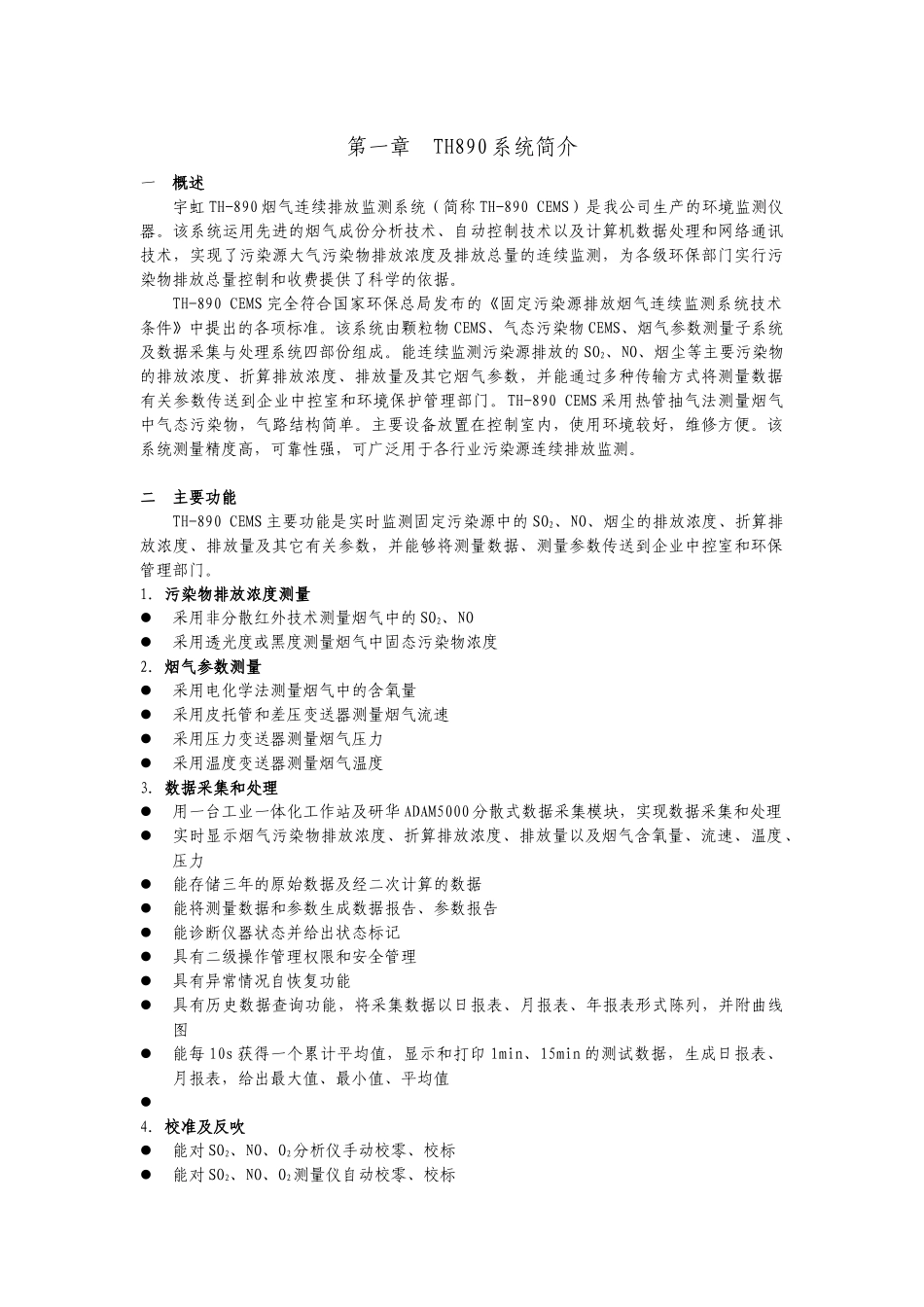

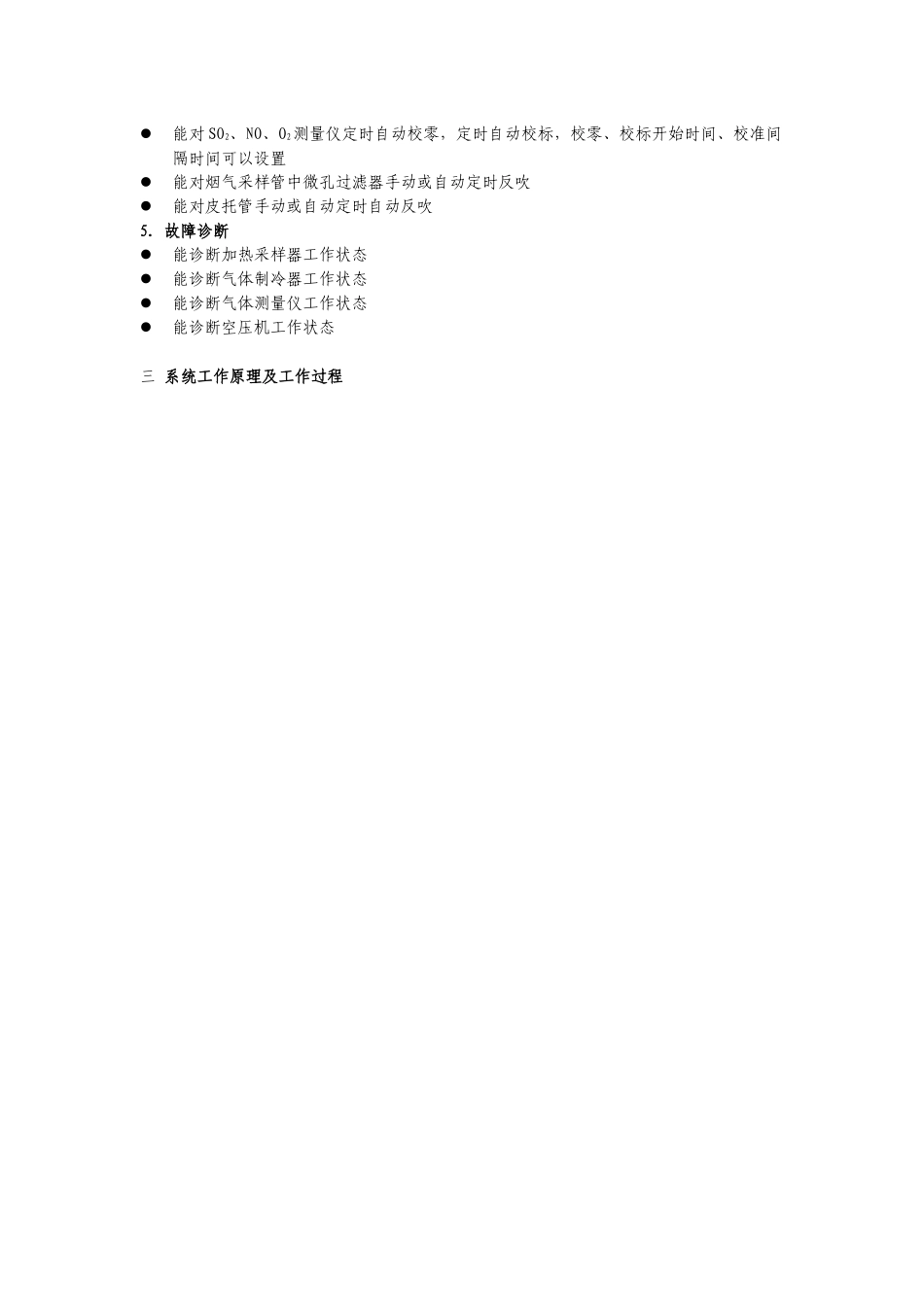

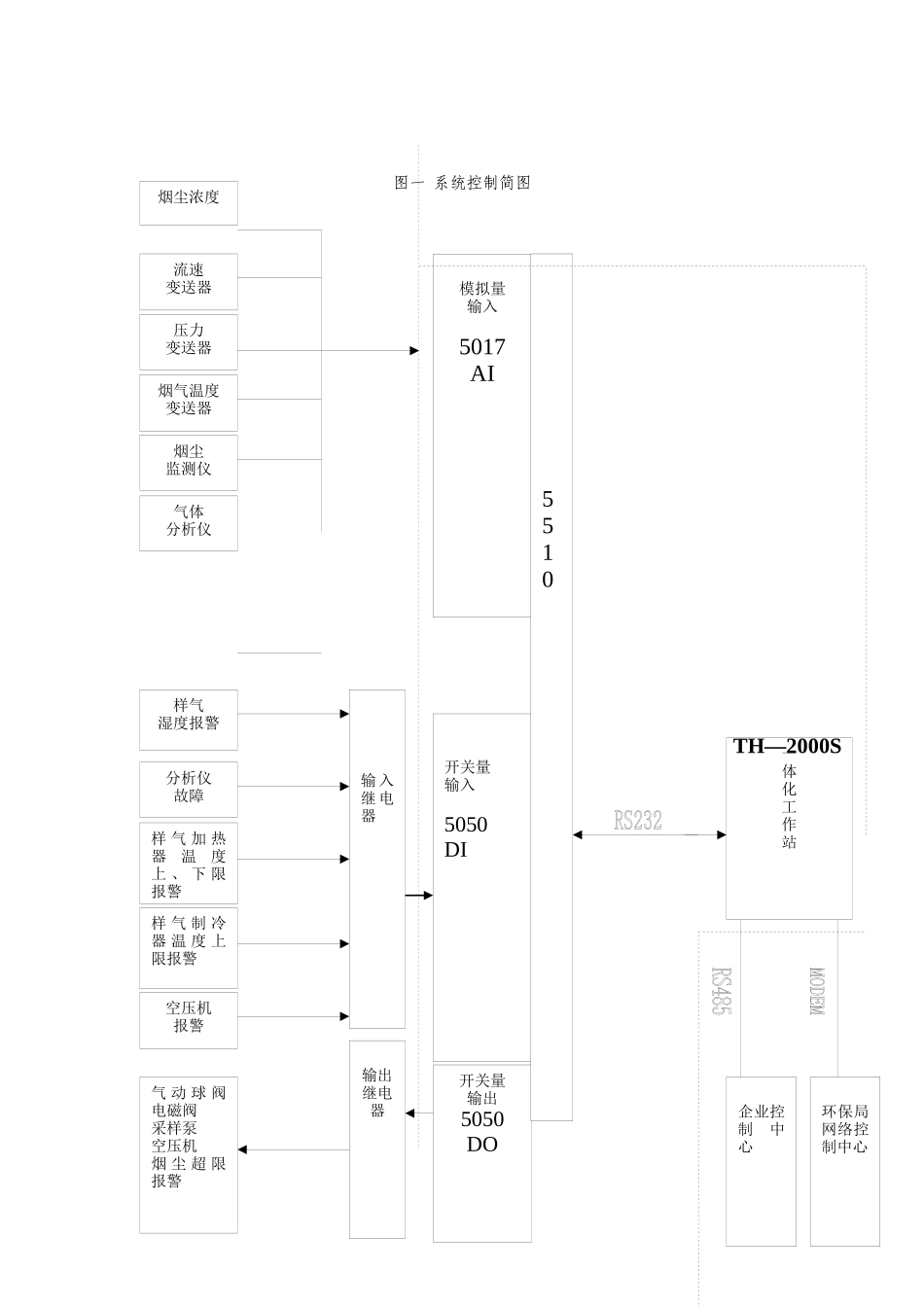

第一章TH890系统简介一概述宇虹TH-890烟气连续排放监测系统（简称TH-890CEMS）是我公司生产的环境监测仪器。该系统运用先进的烟气成份分析技术、自动控制技术以及计算机数据处理和网络通讯技术，实现了污染源大气污染物排放浓度及排放总量的连续监测，为各级环保部门实行污染物排放总量控制和收费提供了科学的依据。TH-890CEMS完全符合国家环保总局发布的《固定污染源排放烟气连续监测系统技术条件》中提出的各项标准。该系统由颗粒物CEMS、气态污染物CEMS、烟气参数测量子系统及数据采集与处理系统四部份组成。能连续监测污染源排放的SO2、NO、烟尘等主要污染物的排放浓度、折算排放浓度、排放量及其它烟气参数，并能通过多种传输方式将测量数据有关参数传送到企业中控室和环境保护管理部门。TH-890CEMS采用热管抽气法测量烟气中气态污染物，气路结构简单。主要设备放置在控制室内，使用环境较好，维修方便。该系统测量精度高，可靠性强，可广泛用于各行业污染源连续排放监测。二主要功能TH-890CEMS主要功能是实时监测固定污染源中的SO2、NO、烟尘的排放浓度、折算排放浓度、排放量及其它有关参数，并能够将测量数据、测量参数传送到企业中控室和环保管理部门。1．污染物排放浓度测量采用非分散红外技术测量烟气中的SO2、NO采用透光度或黑度测量烟气中固态污染物浓度2．烟气参数测量采用电化学法测量烟气中的含氧量采用皮托管和差压变送器测量烟气流速采用压力变送器测量烟气压力采用温度变送器测量烟气温度3．数据采集和处理用一台工业一体化工作站及研华ADAM5000分散式数据采集模块，实现数据采集和处理实时显示烟气污染物排放浓度、折算排放浓度、排放量以及烟气含氧量、流速、温度、压力能存储三年的原始数据及经二次计算的数据能将测量数据和参数生成数据报告、参数报告能诊断仪器状态并给出状态标记具有二级操作管理权限和安全管理具有异常情况自恢复功能具有历史数据查询功能，将采集数据以日报表、月报表、年报表形式陈列，并附曲线图能每10s获得一个累计平均值，显示和打印1min、15min的测试数据，生成日报表、月报表，给出最大值、最小值、平均值4．校准及反吹能对SO2、NO、O2分析仪手动校零、校标能对SO2、NO、O2测量仪自动校零、校标能对SO2、NO、O2测量仪定时自动校零，定时自动校标，校零、校标开始时间、校准间隔时间可以设置能对烟气采样管中微孔过滤器手动或自动定时反吹能对皮托管手动或自动定时自动反吹5．故障诊断能诊断加热采样器工作状态能诊断气体制冷器工作状态能诊断气体测量仪工作状态能诊断空压机工作状态三系统工作原理及工作过程流速变送器分析仪故障样气湿度报警压力变送器气体分析仪烟气温度变送器烟尘监测仪模拟量输入5017AI开关量输出5050DO开关量输入5050DI5510一体化工作站企业控制中心环保局网络控制中心气动球阀电磁阀采样泵空压机烟尘超限报警输出继电器输入继电器样气加热器温度上、下限报警样气制冷器温度上限报警空压机报警烟尘浓度图一系统控制简图TH—2000S排水排水SO2、NO、O2分析仪除水器如图一所示，烟气流速、温度、压力通过流速、温度、压力变送器进行测量。各信号值以4-20mA模拟信号送到TH-2000S。烟气中SO2、NO、O2使用日本富士公司生产的ZRJ-5气体分析仪测量并以4-20mA模拟信号送到TH-2000S。烟尘浓度使用TH—OPAC100Ⅱ型烟尘测量仪测量，测量值送入TH-2000S。本系统主要设备运行状态通过继电器送入TH-2000S，用于诊断该设备是否正常。同时TH-2000S输出开关量控制相应设备工作，从而实现系统自动运行。制冷器抽气泵采样加热器过滤器伴热管标气图二系统气路工作流程图二为本系统中烟气分析气路结构示意图，TH-890CEMS中烟气取样为目前普遍使用的热管抽气法。待测样气通过抽气泵从烟道中连续抽取，样气首先进入加热采样器，在采样器中烟气被加热，同时经过微孔过滤器去除烟气中的灰尘，加热后的烟气通过伴热管保温送入气体制冷器中。样气通过气体制冷器中热交换器时被快速制冷，结露的水被排出，由于制冷速度快，故不会改变样气成分，去除水分的样气通过精密过滤器，流量计...
