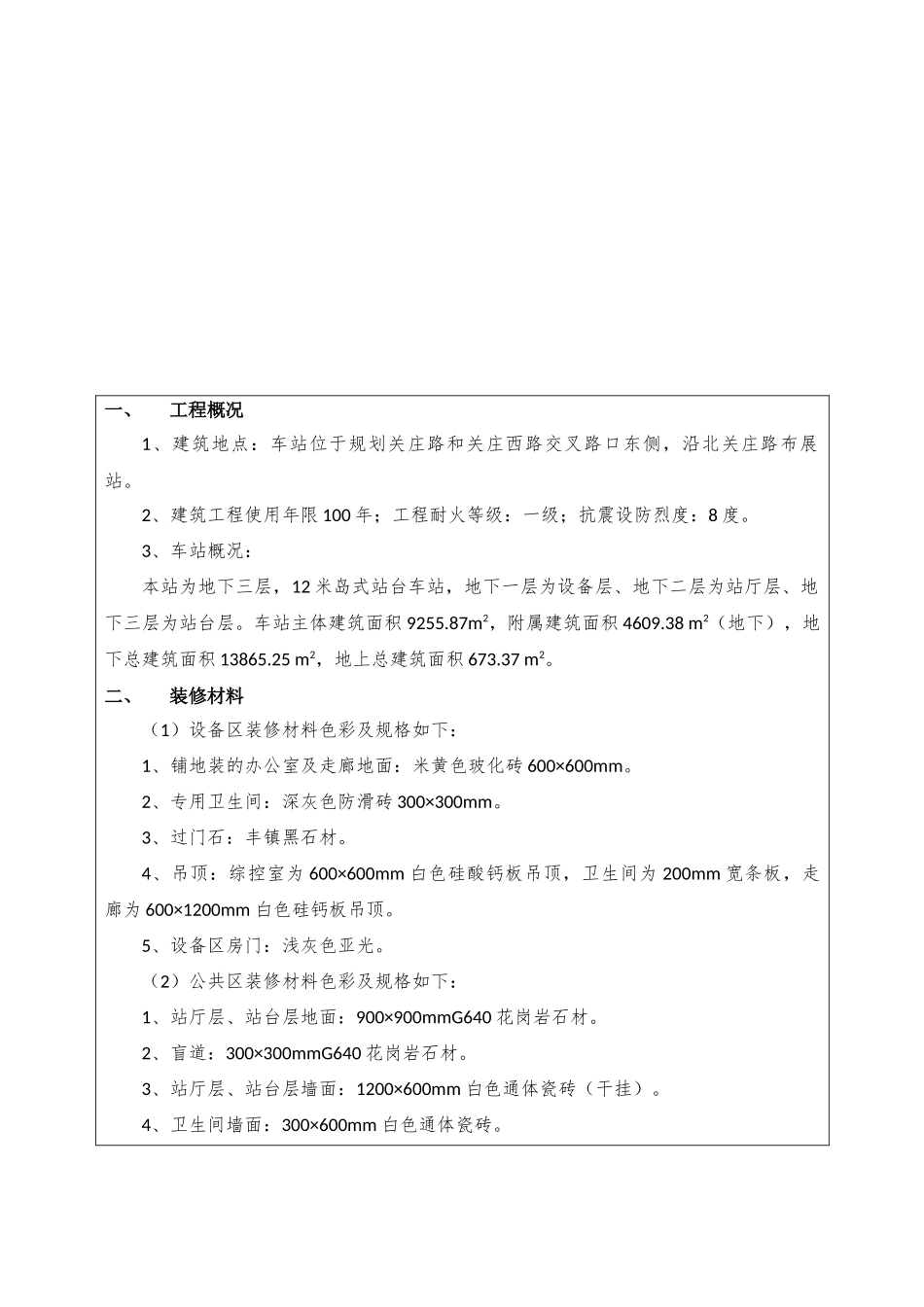

一、工程概况1、建筑地点：车站位于规划关庄路和关庄西路交叉路口东侧，沿北关庄路布展站。2、建筑工程使用年限100年；工程耐火等级：一级；抗震设防烈度：8度。3、车站概况：本站为地下三层，12米岛式站台车站，地下一层为设备层、地下二层为站厅层、地下三层为站台层。车站主体建筑面积9255.87m2，附属建筑面积4609.38m2（地下），地下总建筑面积13865.25m2，地上总建筑面积673.37m2。二、装修材料（1）设备区装修材料色彩及规格如下：1、铺地装的办公室及走廊地面：米黄色玻化砖600×600mm。2、专用卫生间：深灰色防滑砖300×300mm。3、过门石：丰镇黑石材。4、吊顶：综控室为600×600mm白色硅酸钙板吊顶，卫生间为200mm宽条板，走廊为600×1200mm白色硅钙板吊顶。5、设备区房门：浅灰色亚光。（2）公共区装修材料色彩及规格如下：1、站厅层、站台层地面：900×900mmG640花岗岩石材。2、盲道：300×300mmG640花岗岩石材。3、站厅层、站台层墙面：1200×600mm白色通体瓷砖（干挂）。4、卫生间墙面：300×600mm白色通体瓷砖。5、踏步：G640花岗岩石材。6、踢脚：900×100mm黑色石材。7、柱：红色抗滑铝板。8、站厅层、站台层吊顶：宽80mm，翻边高25mm白色铝条板。2400×1200mm白色铝平板。深灰色防潮、防霉、防火漆，公共区吊顶以上结构。9、卫生间吊顶：150mm宽铝扣板。三、施工方法1、轻钢龙骨吊顶施工1）施工顺序吊顶施工工艺：弹线找好标高→划分龙骨分档线→安装龙骨吊件→固定主龙骨→固定次龙骨、边龙骨→安装吊顶板罩面板总工序穿插：弹标高线、龙骨分档线→水电管线安装，灯、通风、消防等露明口定位→吊顶施工→水电灯具、通风等外露设备安装2）顶棚弹标高水平控制线根据建筑0.5m水平控制线，按吊顶标高向上反出顶棚设计标高，沿墙柱弹出顶棚标高控制线；3）划分龙骨分档线：按设计要求主次龙骨间距，在墙柱顶棚水平标高控制线上划分龙骨分档线。4）安装主龙骨吊杆根据施工图先在墙、柱上顶棚标线及龙骨分档线，在顶棚上划出吊杆的位置；钻孔安膨胀螺栓，悬挂吊杆或吊杆焊接。钢筋吊杆（热镀锌防锈处理）。吊杆距主龙骨端部距离≤300mm，否则应增设吊杆。龙骨吊杆安装应以水电灯位及通风、消防设备布置图为基础，尽量避让相关设备位置。5）吊顶龙骨安装注意事项a）安装龙骨前，要与照明、通风、消防等专业施工做好图纸会审工作，统一协商解决有关标高、预留孔洞等问题，以使灯具、消防自动喷淋、烟感器、风口等设施与吊顶衔接得体，其吊悬系统与吊顶分开，自成体系。b）为了防止吊顶上下晃动，可作辅助支撑。c）吊杆与结构固定，不允许固定在管道上。d）吊杆距主龙骨端部距离不得超过300mm，否则应增设吊杆，以免中龙骨下坠。e）当预埋的吊杆需接长时，必须搭接焊牢，焊缝均匀饱满。f）吊顶龙骨安装前，吊顶内的通风、水电管道，安装完毕。消防管道安装并试水完毕。6）龙骨选型所有吊顶均采用不上人型；7）主龙骨安装装配吊杆螺母；在主龙骨上安装吊挂件；将组装好吊挂件的主龙骨，按照分档位置线使吊挂件穿入相应的吊杆螺栓并拧好螺母；主龙骨连接处安装连接件，拉通线调整主龙骨标高、和平直；安装洞口附加龙骨；钉固边龙骨，采用射钉固定。射钉间距1000mm；离墙边第一根主龙骨距离≤300mm。顶棚需要开孔，先在开孔的位置划出开孔的位置，将龙骨加固好。先将主龙骨与吊杆连接固定，与吊杆固定时，应用双螺帽在螺杆穿过部位上下固定。然后按标高线调整主龙骨的标高，使其在同一水平面上。大的房间可以根据设计要求起拱，一般为1/200左右。主龙骨的接头位置，不允许留在同一直线上，应适当错开。8）次龙骨安装：按弹好的次龙骨分档线，卡放次龙骨吊挂件；将次龙骨通过挂件吊挂在大龙骨上；当次龙骨长度需要多根连接时，使用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定；采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在罩面板安装时，每装一块罩面板先后各装一根卡档次龙骨；明龙骨系列的横撑龙骨与通长龙骨的间隙不得大于1mm。9）安装边龙骨：采用L型边龙骨，与墙体用塑料胀管或自攻螺钉固定，固定间距200MM。安装边龙骨前墙面应用腻子找平，可以避免将来墙面刮...
