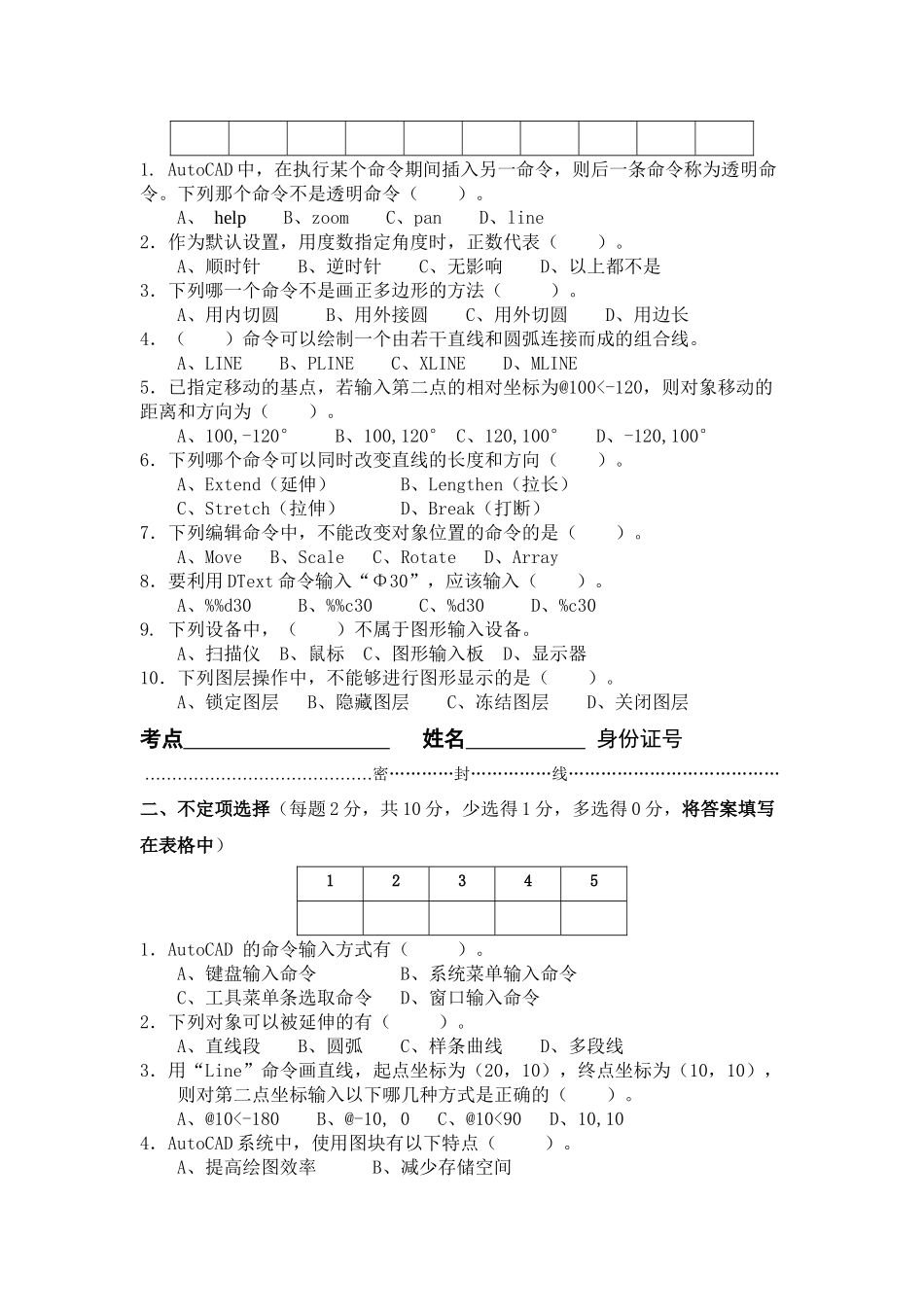

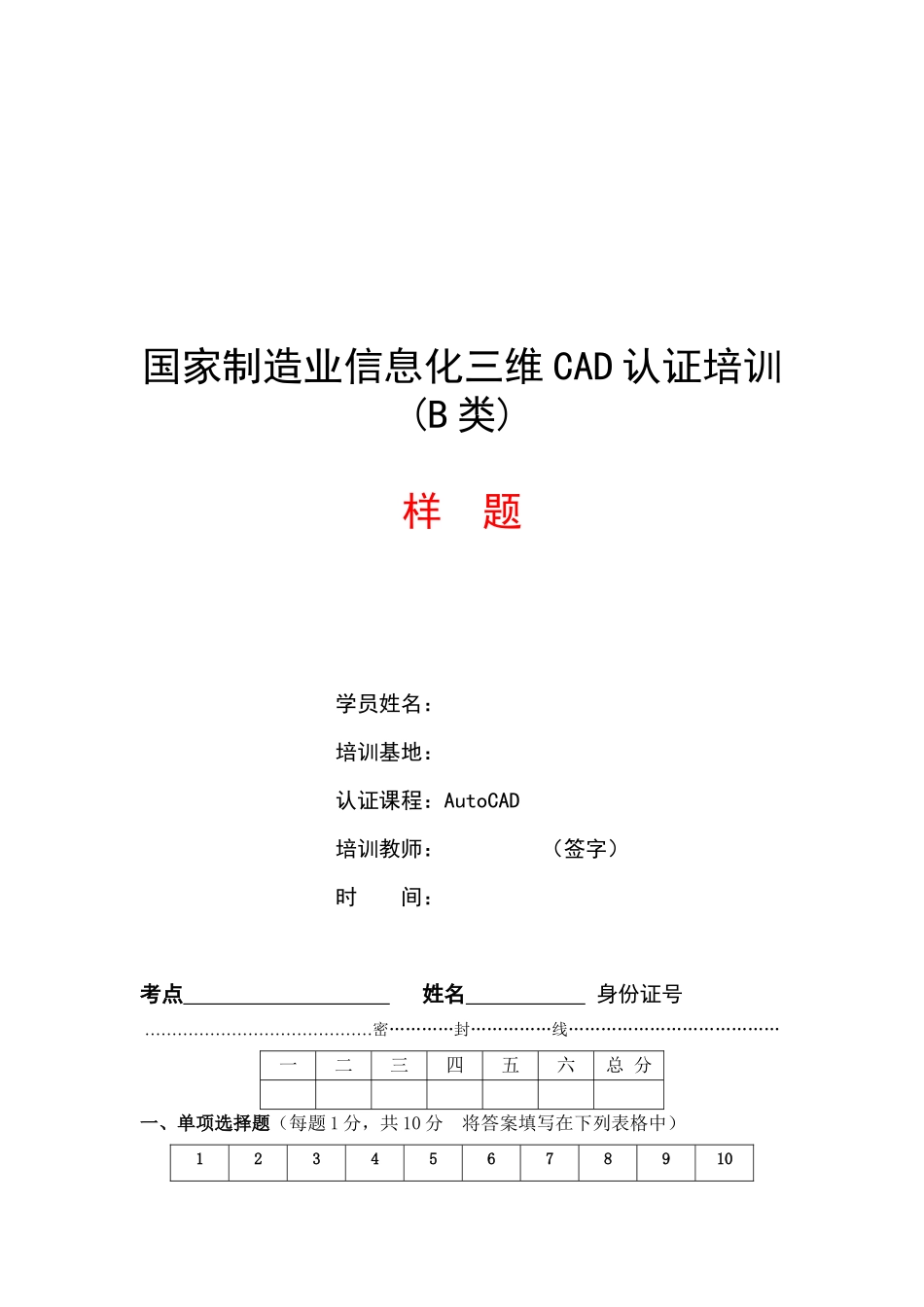

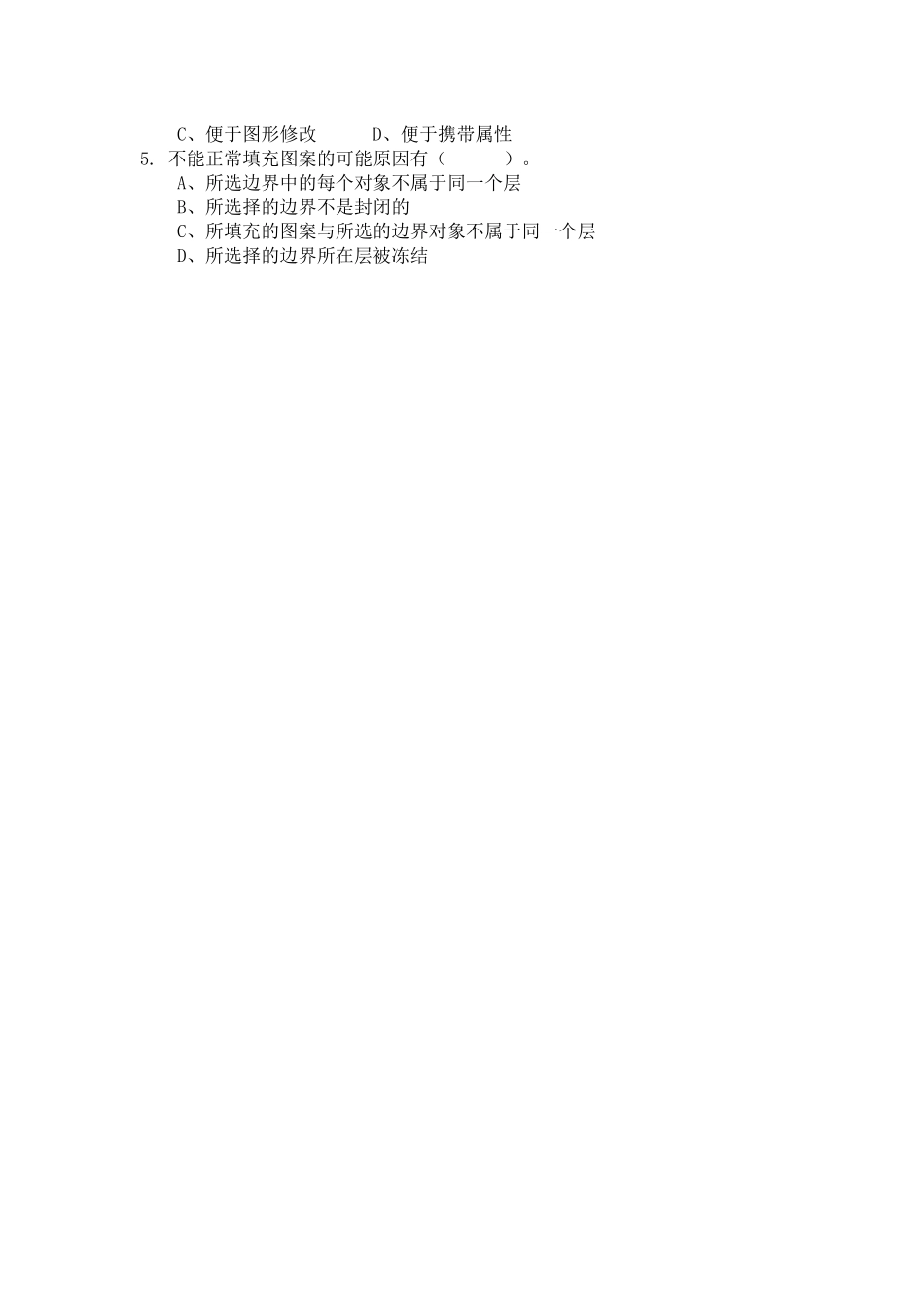

国家制造业信息化三维CAD认证培训(B类)样题学员姓名：培训基地：认证课程：AutoCAD培训教师：（签字）时间：考点姓名身份证号……………………………………密…………封……………线…………………………………一二三四五六总分一、单项选择题（每题1分，共10分将答案填写在下列表格中）123456789101.AutoCAD中，在执行某个命令期间插入另一命令，则后一条命令称为透明命令。下列那个命令不是透明命令（）。A、helpB、zoomC、panD、line2．作为默认设置，用度数指定角度时，正数代表（）。A、顺时针B、逆时针C、无影响D、以上都不是3．下列哪一个命令不是画正多边形的方法（）。A、用内切圆B、用外接圆C、用外切圆D、用边长4．（）命令可以绘制一个由若干直线和圆弧连接而成的组合线。A、LINEB、PLINEC、XLINED、MLINE5．已指定移动的基点，若输入第二点的相对坐标为@100<-120，则对象移动的距离和方向为（）。A、100,-120°B、100,120°C、120,100°D、-120,100°6．下列哪个命令可以同时改变直线的长度和方向（）。A、Extend（延伸）B、Lengthen（拉长）C、Stretch（拉伸）D、Break（打断）7．下列编辑命令中，不能改变对象位置的命令的是（）。A、MoveB、ScaleC、RotateD、Array8．要利用DText命令输入“Φ30”，应该输入（）。A、%%d30B、%%c30C、%d30D、%c309.下列设备中，（）不属于图形输入设备。A、扫描仪B、鼠标C、图形输入板D、显示器10．下列图层操作中，不能够进行图形显示的是（）。A、锁定图层B、隐藏图层C、冻结图层D、关闭图层考点姓名身份证号……………………………………密…………封……………线…………………………………二、不定项选择（每题2分，共10分，少选得1分，多选得0分，将答案填写在表格中）123451．AutoCAD的命令输入方式有（）。A、键盘输入命令B、系统菜单输入命令C、工具菜单条选取命令D、窗口输入命令2．下列对象可以被延伸的有（）。A、直线段B、圆弧C、样条曲线D、多段线3．用“Line”命令画直线，起点坐标为（20，10），终点坐标为（10，10），则对第二点坐标输入以下哪几种方式是正确的（）。A、@10<-180B、@-10,0C、@10<90D、10,104．AutoCAD系统中，使用图块有以下特点（）。A、提高绘图效率B、减少存储空间C、便于图形修改D、便于携带属性5.不能正常填充图案的可能原因有（）。A、所选边界中的每个对象不属于同一个层B、所选择的边界不是封闭的C、所填充的图案与所选的边界对象不属于同一个层D、所选择的边界所在层被冻结考点姓名身份证号……………………………………密…………封……………线…………………………………三、判断正误（每题1分，共10分，正确的填写“”，错误的填写“×”，并将答案填写在下列表格中）123456789101.“Break”是分解对象的命令。()2.用缩放命令“scale”缩放对象时,可以只在X轴方向上缩放。（）3.Pan和Move都可以移动图形，实质是一样的。（）4.AutoCAD系统可以使用“DDEdit”命令修改尺寸标注的文字信息。（）5.当正交命令ORTHO为ON时，只能画水平线和垂直线，不能画斜线。（）6.利用XLine(绘制构造线)命令可以直接绘制角平分线。（）7.“DDEdit”命令只能修改由“DText”创建的单行文本的文字内容，不能修改其字体属性。（）8.利用Bhatch（图案填充）命令填充图案时，组成的边界必须封闭可见。（）9.用尺寸标注命令所形成的尺寸线、尺寸界限和尺寸文本类似于块，可以用Explode命令来分解。（）10.所有的图层都可以被删除。（）考点姓名身份证号……………………………………密…………封……………线…………………………………四、绘图题（本大题共2小题，共70分）1.利用AutoCAD绘制如图4-1所示的平面图形，并标注尺寸。（35分）图4-1考点姓名身份证号……………………………………密…………封……………线…………………………………2.利用AutoCAD绘制如图4-2所示的视图，并标注尺寸。（35分）图4-2
