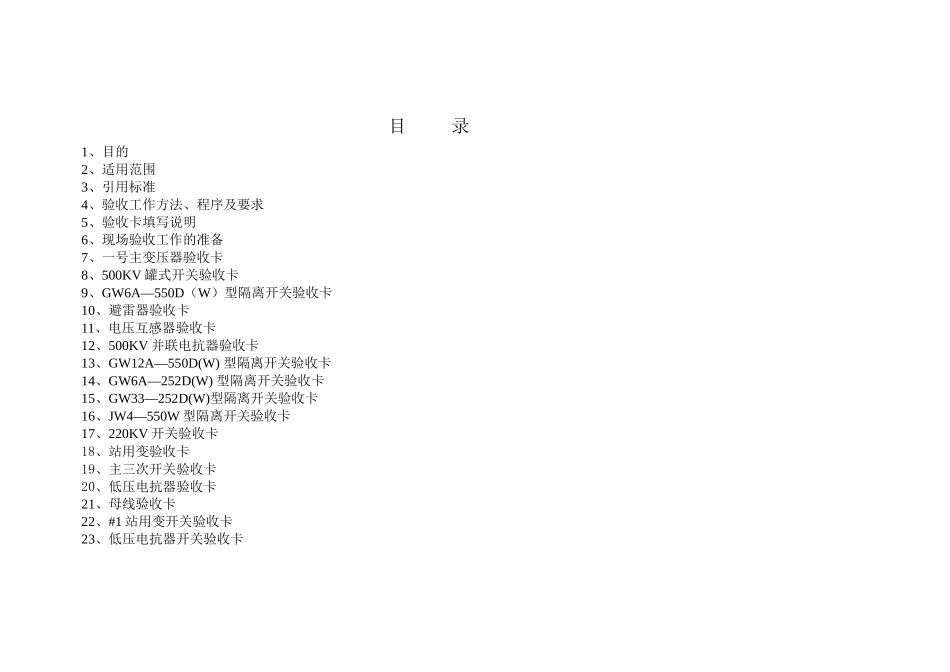

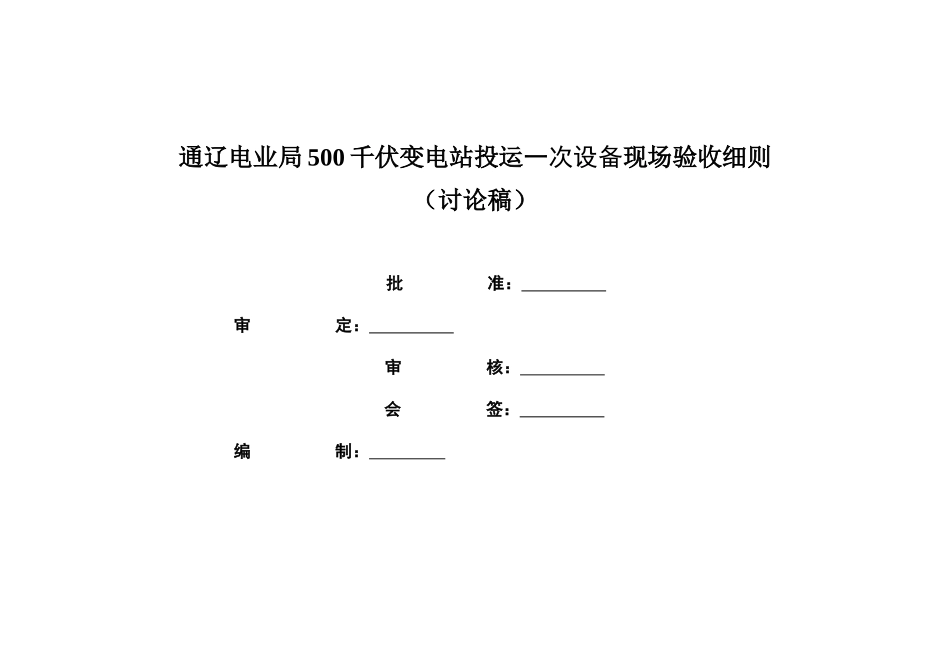

通辽电业局500千伏变电站投运一次设备现场验收细则（讨论稿）批准：审定：审核：会签：编制：目录1、目的2、适用范围3、引用标准4、验收工作方法、程序及要求5、验收卡填写说明6、现场验收工作的准备7、一号主变压器验收卡8、500KV罐式开关验收卡9、GW6A—550D（W）型隔离开关验收卡10、避雷器验收卡11、电压互感器验收卡12、500KV并联电抗器验收卡13、GW12A—550D(W)型隔离开关验收卡14、GW6A—252D(W)型隔离开关验收卡15、GW33—252D(W)型隔离开关验收卡16、JW4—550W型隔离开关验收卡17、220KV开关验收卡18、站用变验收卡19、主三次开关验收卡20、低压电抗器验收卡21、母线验收卡22、#1站用变开关验收卡23、低压电抗器开关验收卡1、目的为了使一次系统的现场验收工作标准化，本细则规定了通辽电业局科尔沁500kV变电站一次设备验收工作应遵循的步骤、方法和相关要求。2、适用范围本细则适用于科尔沁500kV变电站一次系统的现场验收工作。3、引用标准下列标准所包含的条文，通过本细则中的引用而构成为本细则的条文。GB50150－91电气装置安装工程电气设备交接试验标准GB50150－91电气装置安装工程电气设备交接试验标准条文说明GBJ147—90电气装置安装工程高压电器施工及验收规范GBJ147—90电气装置安装工程高压电器施工及验收规范条文说明GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148—90电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范条文说明GBJ149—90电气装置安装工程母线装置施工及验收规范GBJ149—90电气装置安装工程母线装置施工及验收规范条文说明《国家电网公司电业安全工作规程》（变电所和发电厂电气部分）《国家电网公司十八项重大反事故措施》一次设备安装使用说明书DL/T5161.1~5161.17—2002电气装置安装工程质量检验及评定规程4、验收工作方法、程序及要求4-1验收方法验收方法可根据实际情况采用下列方法：安装施工质量集中逐支路、逐原件验收；验收至元件节点。4-2验收工作程序及要求1验收人员进入现场验收必须具备的条件：验收人员进入现场前，应按下列条件进行检查。1.1提供验收的设备应先经过施工人员的自检，并应提供设备的安装、试验草录清单（是否为安装调试报告、试验报告）；1.2施工单位应向验收人员提供设计变更和可供验收使用的竣工草图；1.3工程管理单位应向验收人员提供被验收设备的技术协议、技术说明书、使用说明书、调试大纲等技术资料；1.4已成立工程验收组织（指局成立的工程验收委员会或领导小组），验收人员已经过相应的技术培训；1.5本验收卡需经职能部门专工审核和工程验收组织领导的批准。1.6验收卡按下述要求进行编制：（1）验收范围、项目应包括对所有新安装、新投运设备的验收；（2）应按新安装检验的要求，对设备进行全部检验项目的验收和技术协议有关要求的验收；（3）应对上级颁发的反事故措施以及其它有关要求（以下简称“反措”）的执行情况进行检查验收。2验收人员和施工人员之间建立对口联系，明确联系的方法和相互配合要求，提供对口联系人员的名单和联系方式。3验收人员填写验收细则，和施工人员协商确定符合验收总进度要求的验收步骤和进程。4检查施工人员所使用的仪器仪表是否符合要求。仪器仪表数量是否满足开展验收工作的需要（验收使用的仪器仪表由施工单位提供）。5验收过程应遵循的基本要求：5.1及时填写验收日志，记录当天人员分工及验收、消缺情况，作为验收的原始材料备查；5.2及时填写《设备验收缺陷单》，按规定的信息反馈渠道上报工程验收组织；5.3及时向工程验收组织报告验收、消缺情况并提出建议。5、验收卡填写说明（1）每个设备元件使用一张验收卡（2）“验收结果”栏由验收人员填写。无问题则填“无”，有问题则应填写详细的内容。（3）“发现及消除的缺陷”栏填写缺陷内容。（4）“消缺复验时间”栏在缺陷消除复验时填写。6、现场验收工作的准备6-1一次设备验收试验应具备的基本的工具和仪器仪表清单序号名称规格单位数量备注1塞尺0.05-1毫米把22铅坠个23传递绳10米/根/4分根24呆扳手常用套25眼镜扳手常用套26套桶扳手常用套27胶皮板1米×2米张18梯子2米...
