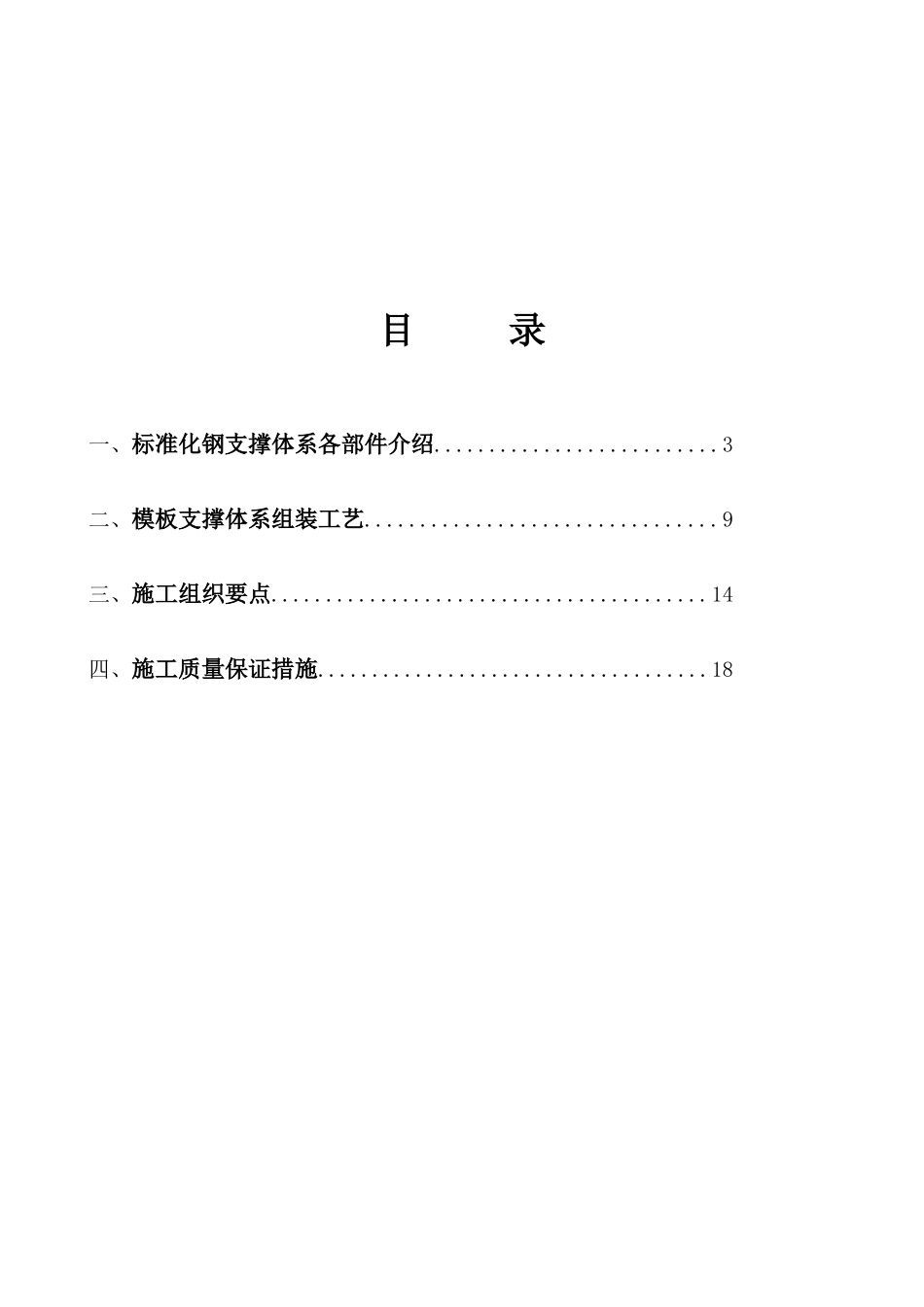

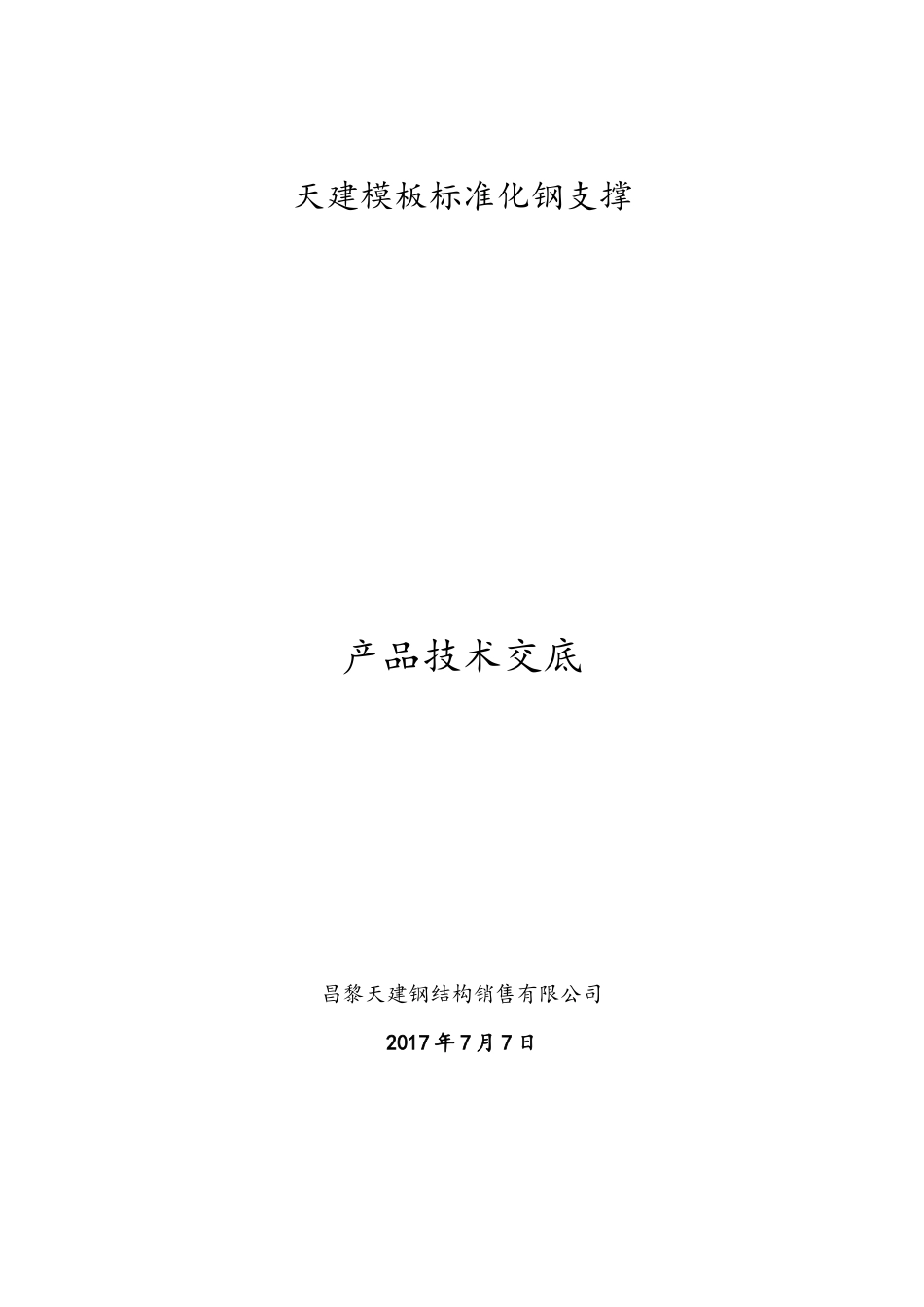

天建实业天建模板标准化钢支撑产品技术交底昌黎天建钢结构销售有限公司2017年7月7日目录一、标准化钢支撑体系各部件介绍..........................3二、模板支撑体系组装工艺................................9三、施工组织要点........................................14四、施工质量保证措施....................................18一标准化钢支撑体系各部件介绍1、墙体横杠A规格：由两根60mm×20mm内卷边C型冷弯型钢组装而成，壁厚2.75mm每米重4.2KgＢ作用：用于剪力墙横向加固。Ｃ优点：加大了与剪力墙模板竖向龙骨的受力面，克服自然涨模现象，规格统一，侧面有连接定位用圆孔，连接组装方便，且重量轻便于操作，提高工人安装效率。Ｄ产品尺寸：600mm900mm1200mm1500mm1800mm2100mm2400mm2700mm3000mm3300mm等2、阴角L型横杠A型A组成：又叫阴角加固件，由两根短横杠焊接组成，角度为90°。B作用：替代钢管，用于剪力墙阴角处的水平方向加固。C优点：预制９０°角度，保证剪力墙的制作质量，与横杠搭配使用，快速连接，而且操作简单。D同产品对比：相对比LB型阴角锁具，安拆更快捷，适用于短肢剪力墙。E规格：L600mm－800mmL800mm－800mmL800mm－1000mmL800mm-1200mm等L型(阴角锁具)B型A组成：又叫阴角锁具，由两根U型横杠焊接组成，角度为90°。B作用：替代钢管，用于剪力墙阴角处的水平方向加固。C优点：预制９０°角度，保证剪力墙的制作质量，与横杠搭配使用，操作简单。D同产品对比：相对比LA型阴角锁具，阴角加固更牢靠，配合横杠卡主阴角木方，阴角浇筑效果更理想。E规格：L400mm－450mm3、阳角锁具A型A组成：锁具由阳角锁具，阳角顶片，阳角勾子组成。B作用：用于剪力墙阳角的加固。C：优点：采取一销一顶，两步快速完成阳角加固，完全避免传统阳角加固中出现的松动变形的问题，保证了阳角的90°角。D同产品对比：相对比阳角B型，横杠材料通用性更高，更适用短肢剪力墙。阳角角铁B型A组成：由两根90°角铁焊接横杠预制孔位，加固顶丝组成。B作用：用于剪力墙阳角的加固。C：优点：采取加固丝杆穿过阳角预制孔位，一步快捷阳角加固，阳角丝杆对拉，保证了阳角的90°角。D同产品对比：相对比阳角A型，安拆更快捷，阳角成型效果更好。4、横杠连接锁具AA组成：由一根方钢管和两个锁销组成。B作用：与横杠定位孔配合，快速连接横杠，保证横杠不被两头拉力拉开，还可以通过定位孔的位置调节横杠的长段。C优点：能保证连接点的整体性，避免出现胀模现象，保证工程质量。D同产品对比：相对比连接锁具B型，连接成一体不用配合小件加固，需要连接处背横杠。横杠连接锁具BA组成：由一根U型直杠和两个锁销组成。B作用：与横杠定位孔配合，快速连接横杠，保证横杠不被两头拉力拉开，还可以通过定位孔的位置调节横杠的长段。C优点：能保证连接点的整体性，避免出现胀模现象，保证工程质量。D同产品对比：相对比连接锁具A型，操作快捷，减轻重量与造价，通用性高。4、洞口锁具洞口钩子洞口杠A组成：由短横杠和两个勾型螺栓组成。B作用：用于剪力墙洞口模板加固。C优点：用两个勾型螺栓，勾住横杠上面的定位孔，快速将短横杠拉紧，通过送紧螺栓可调整洞口垂直度。简单牢固快速完成洞口模板加固。D规格：600～800mm5、异型杠木模板横杠A组成：以上图片包括Z型杠、带角度L杠、单双L杠等异型杠。B作用：用于带墙垛、带角度剪力墙及防排烟等风井、门窗下挂梁一次浇筑模板加固。C优点：此类产品用于二次结构优化一次浇筑项目，难于用普通材料加固的墙体，简单牢固快速完成模板加固，成型效果好。D规格：Z0.8-0.19-0.09-0.8mmL0.8-0.8（135°）mL0.6（单）-0.8（双）m二模板支撑体系组装工艺1、横杠拼装方法：模板合模后开始拼装墙体支撑，先将墙体模板竖杠（竖向次梁）按间距不大于200mm均匀钉到模板上，然后穿入对拉螺栓，完成前两步之后开始拼装墙体横杠（横向主梁），拼装墙体横杠应严格按照设计图纸进行拼装，装上垫片和螺母，紧固完成。2、剪力墙洞口模板的拼装方法：拼装好横杠（横向主梁）并将对拉螺栓加固后，开始组装洞口，用勾型螺栓钩住横杠定位孔，将洞口横杠用勾型螺栓拉紧即...
