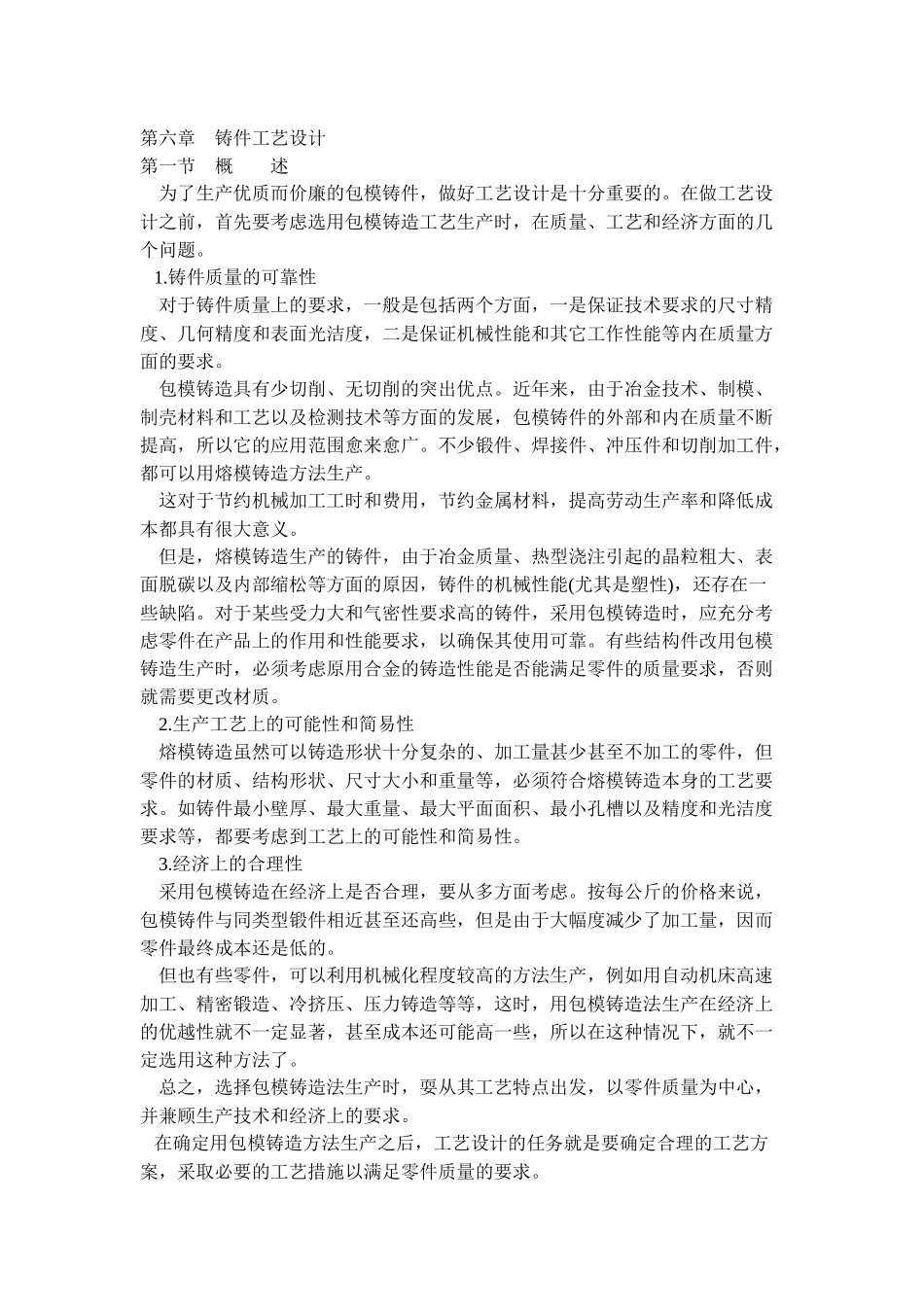

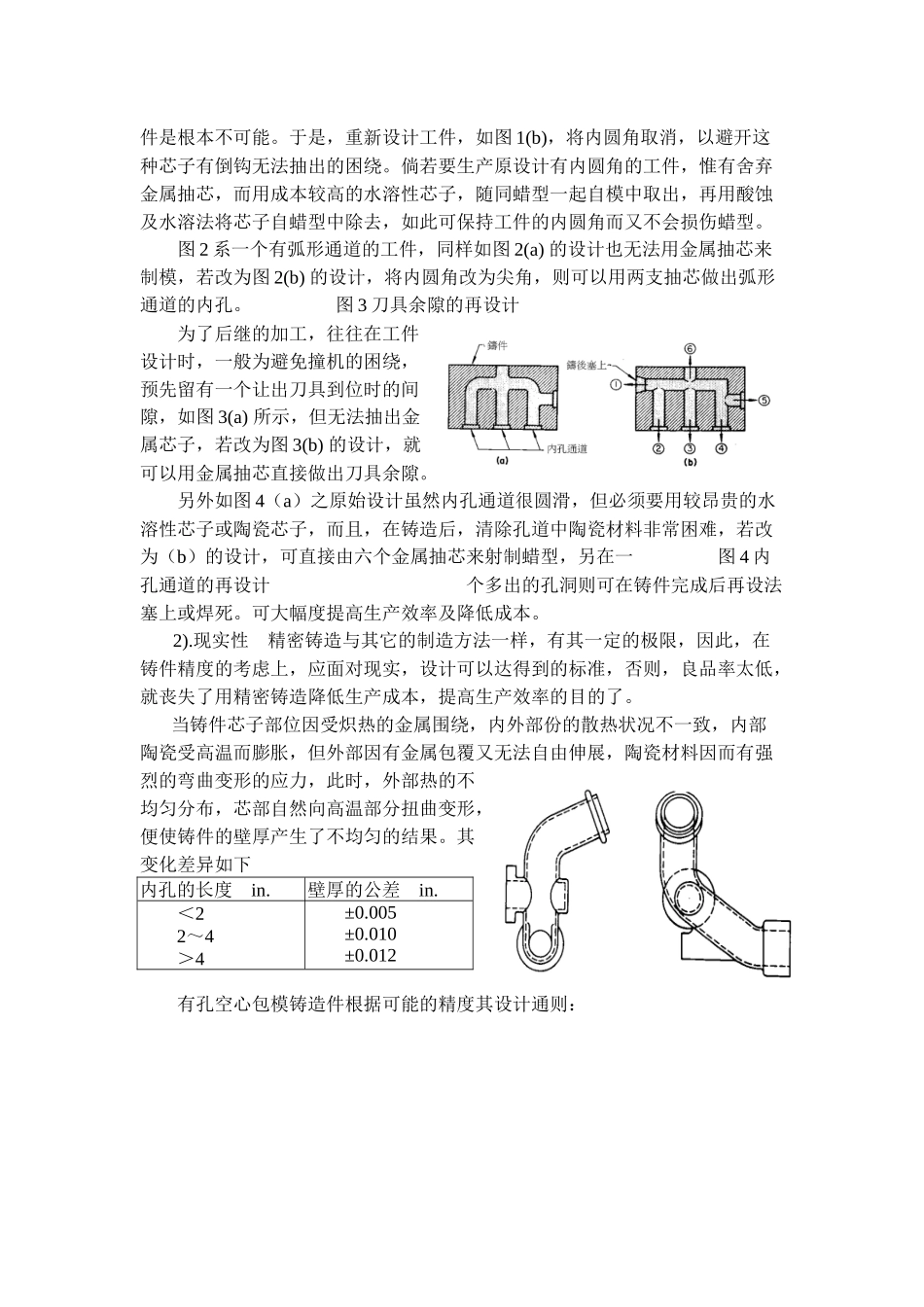

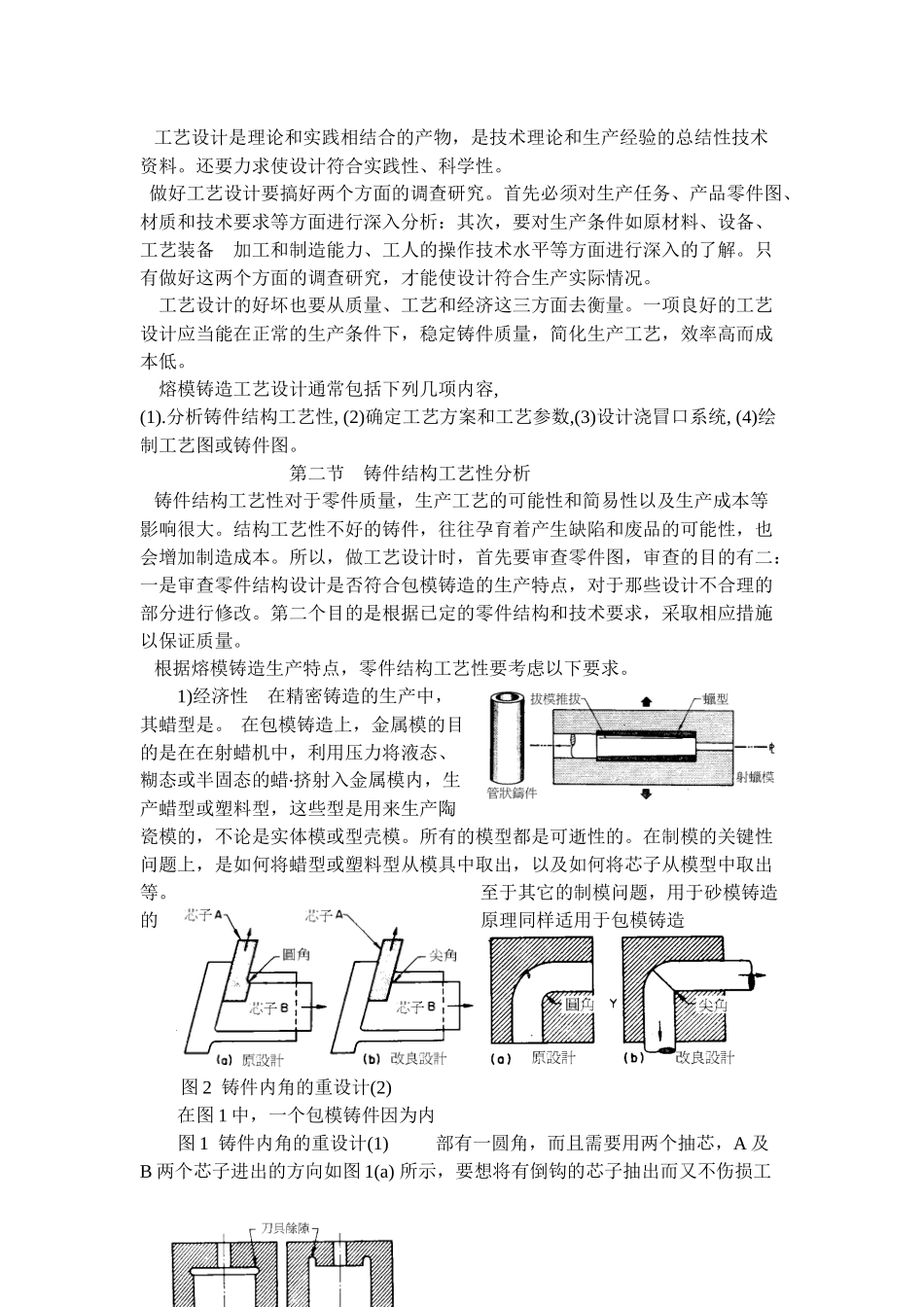

第六章铸件工艺设计第一节概述为了生产优质而价廉的包模铸件，做好工艺设计是十分重要的。在做工艺设计之前，首先要考虑选用包模铸造工艺生产时，在质量、工艺和经济方面的几个问题。1.铸件质量的可靠性对于铸件质量上的要求，一般是包括两个方面，一是保证技术要求的尺寸精度、几何精度和表面光洁度，二是保证机械性能和其它工作性能等内在质量方面的要求。包模铸造具有少切削、无切削的突出优点。近年来，由于冶金技术、制模、制壳材料和工艺以及检测技术等方面的发展，包模铸件的外部和内在质量不断提高，所以它的应用范围愈来愈广。不少锻件、焊接件、冲压件和切削加工件，都可以用熔模铸造方法生产。这对于节约机械加工工时和费用，节约金属材料，提高劳动生产率和降低成本都具有很大意义。但是，熔模铸造生产的铸件，由于冶金质量、热型浇注引起的晶粒粗大、表面脱碳以及内部缩松等方面的原因，铸件的机械性能(尤其是塑性)，还存在一些缺陷。对于某些受力大和气密性要求高的铸件，采用包模铸造时，应充分考虑零件在产品上的作用和性能要求，以确保其使用可靠。有些结构件改用包模铸造生产时，必须考虑原用合金的铸造性能是否能满足零件的质量要求，否则就需要更改材质。2.生产工艺上的可能性和简易性熔模铸造虽然可以铸造形状十分复杂的、加工量甚少甚至不加工的零件，但零件的材质、结构形状、尺寸大小和重量等，必须符合熔模铸造本身的工艺要求。如铸件最小壁厚、最大重量、最大平面面积、最小孔槽以及精度和光洁度要求等，都要考虑到工艺上的可能性和简易性。3.经济上的合理性采用包模铸造在经济上是否合理，要从多方面考虑。按每公斤的价格来说，包模铸件与同类型锻件相近甚至还高些，但是由于大幅度减少了加工量，因而零件最终成本还是低的。但也有些零件，可以利用机械化程度较高的方法生产，例如用自动机床高速加工、精密锻造、冷挤压、压力铸造等等，这时，用包模铸造法生产在经济上的优越性就不一定显著，甚至成本还可能高一些，所以在这种情况下，就不一定选用这种方法了。总之，选择包模铸造法生产时，耍从其工艺特点出发，以零件质量为中心，并兼顾生产技术和经济上的要求。在确定用包模铸造方法生产之后，工艺设计的任务就是要确定合理的工艺方案，采取必要的工艺措施以满足零件质量的要求。工艺设计是理论和实践相结合的产物，是技术理论和生产经验的总结性技术资料。还要力求使设计符合实践性、科学性。做好工艺设计要搞好两个方面的调查研究。首先必须对生产任务、产品零件图、材质和技术要求等方面进行深入分析：其次，要对生产条件如原材料、设备、工艺装备加工和制造能力、工人的操作技术水平等方面进行深入的了解。只有做好这两个方面的调查研究，才能使设计符合生产实际情况。工艺设计的好坏也要从质量、工艺和经济这三方面去衡量。一项良好的工艺设计应当能在正常的生产条件下，稳定铸件质量，简化生产工艺，效率高而成本低。熔模铸造工艺设计通常包括下列几项内容,(1).分析铸件结构工艺性,(2)确定工艺方案和工艺参数,(3)设计浇冒口系统,(4)绘制工艺图或铸件图。第二节铸件结构工艺性分析铸件结构工艺性对于零件质量，生产工艺的可能性和简易性以及生产成本等影响很大。结构工艺性不好的铸件，往往孕育着产生缺陷和废品的可能性，也会增加制造成本。所以，做工艺设计时，首先要审查零件图，审查的目的有二：一是审查零件结构设计是否符合包模铸造的生产特点，对于那些设计不合理的部分进行修改。第二个目的是根据已定的零件结构和技术要求，采取相应措施以保证质量。根据熔模铸造生产特点，零件结构工艺性要考虑以下要求。1)经济性在精密铸造的生产中，其蜡型是。在包模铸造上，金属模的目的是在在射蜡机中，利用压力将液态、糊态或半固态的蜡‧挤射入金属模内，生产蜡型或塑料型，这些型是用来生产陶瓷模的，不论是实体模或型壳模。所有的模型都是可逝性的。在制模的关键性问题上，是如何将蜡型或塑料型从模具中取出，以及如何将芯子从模型中取出等。至于其它的制模问题，用于砂模铸造的原理同样适用于包模铸造图2铸件内角的重设计(2)在图1中，一个包...
