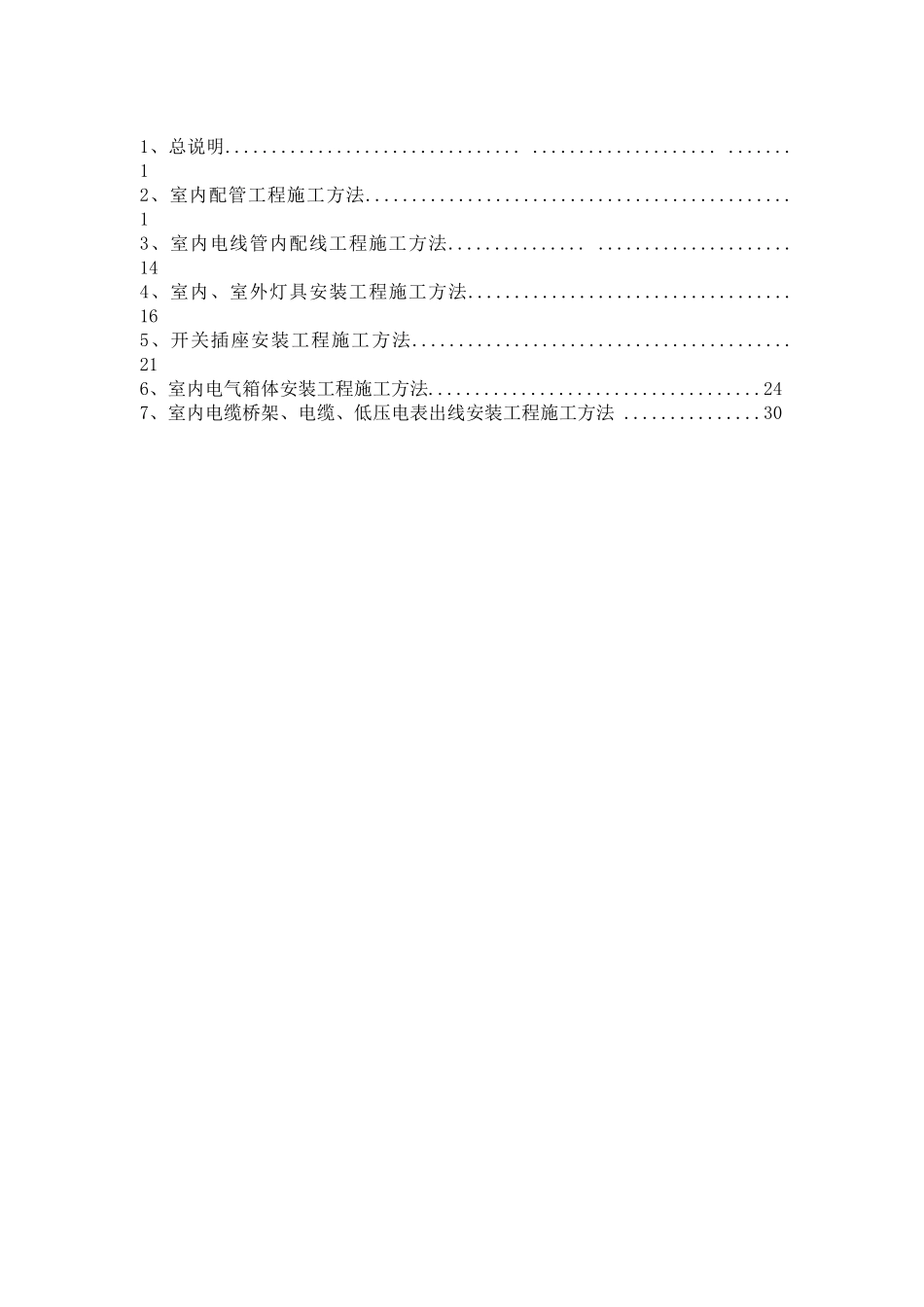

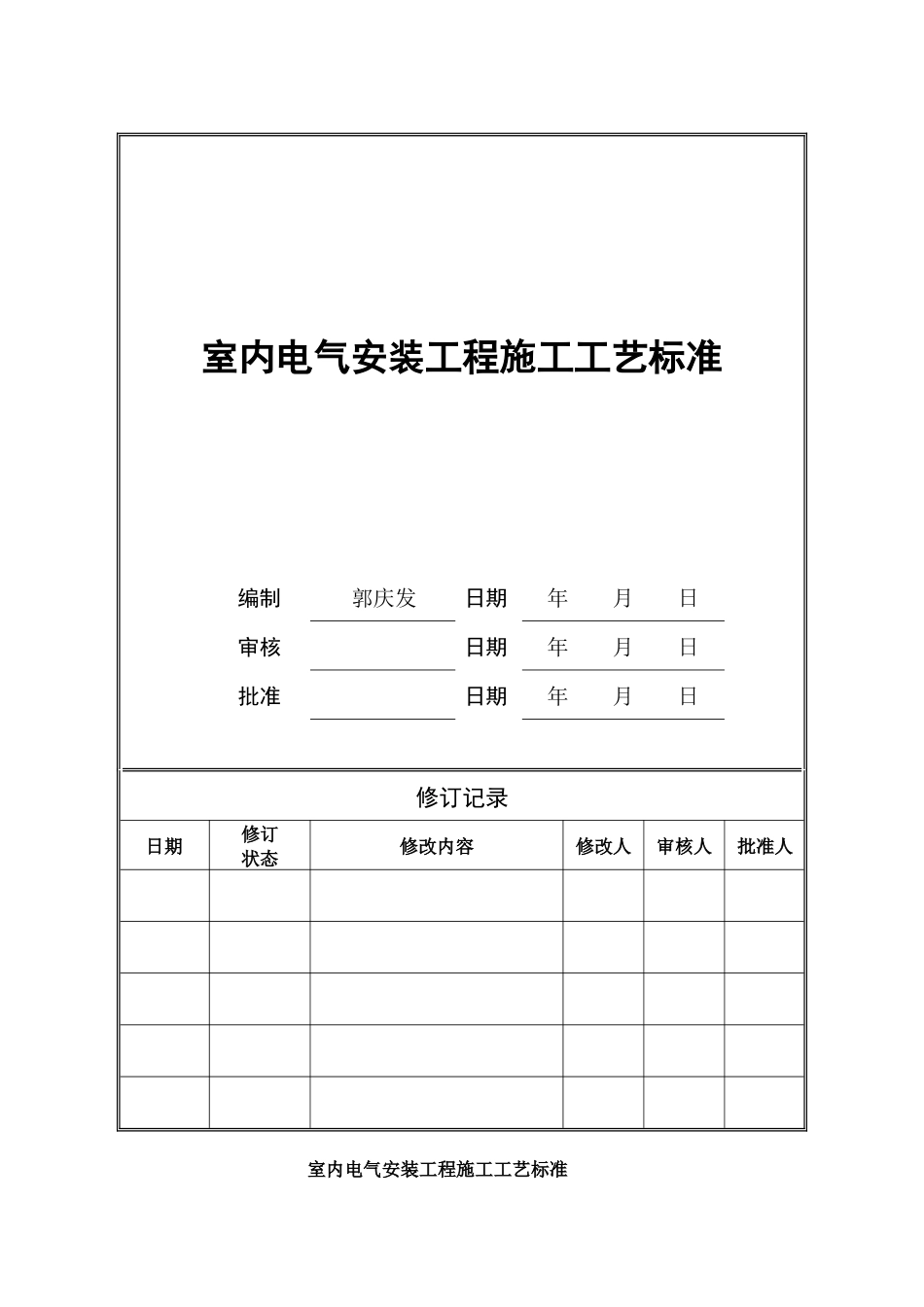

室内电气安装工程施工工艺标准编制郭庆发日期年月日审核日期年月日批准日期年月日修订记录日期修订状态修改内容修改人审核人批准人室内电气安装工程施工工艺标准1、总说明...........................................................12、室内配管工程施工方法..............................................13、室内电线管内配线工程施工方法....................................144、室内、室外灯具安装工程施工方法...................................165、开关插座安装工程施工方法.........................................216、室内电气箱体安装工程施工方法....................................247、室内电缆桥架、电缆、低压电表出线安装工程施工方法...............301.总说明1.1.适用范围1.1.1.本施工工艺标准适用于民用住宅低压配电布线系统施工及验收，部分标准属推荐性标准，施工和验收过程中需满足国家标准和本项目设计要求，且以三者间较高者为准。1.2.材料选用要求1.2.1.材料选用应满足国家专业技术规范、郑州市行业规定以及本项目电气设计要求。1.3.材料质量验收1.3.1.所有进场主要材料必须经过验收合格后方可投入使用，主要检查相关出厂检验报告、合格证、生产资质或国家相关产品认证、随机自带技术文件等，实行生产许可证和安全认证制度的产品，应有许可证编号和安全认证标志，如有见证送检要求，必须完成见证取样送检合格后，方可投入使用。1.4.施工前技术要求交底1.4.1.每道工序施工前施工人员须认真熟悉图纸，特别是项目工程技术部以工程指示、工程指令形式发出的各种室内电气设施定位图、厨柜布置图、常用的各种电气设施安装尺寸，同时参看土建结构图、装修建筑图、有关设备专业图，核对各种设备的坐标定位及标高是否准确合理。有问题及时与监理和甲方有关人员研究解决，办理变更洽商记录。2.室内配管工程施工方法2.1.一般要求2.1.1.PVC电线管在运输、保管或施工过程中，必须置放在室内阴凉处，防止日晒过热导致管子产生变形或材质变化。外观检查管子壁厚应均匀一致，无凸棱、凹陷、气泡等缺陷，塑料管及其配件无破裂、表面有阻燃标记和厂标，抽样检测导管的管径和壁厚合格。2.1.2.PVC电线管及其配件的敷设、安装和煨弯工作，应在材料规定的允许温度下进行，煨弯应使用厂家标配的弹簧。混凝土墙柱、楼板结构内的电线管应采用中型以上PVC管。2.1.3.钢制电线导管无压扁、内壁光滑，镀锌钢管镀层覆盖完整、表面无锈斑。2.1.4.PVC管的连接应采用套接式的粘接法，管件粘接剂应使用厂家配套提供的产品。镀锌钢管严禁焊接，采用卡接或套管丝扣连接方式，焊接钢管(厚壁)可采用焊接方式。2.1.5.各类电线管弯曲部位不应有折皱，凹陷和裂纹，且弯瘪度不应大于管子外径的10%。暗埋电气配管与混凝土表面之间厚度应不小于15mm。2.1.6.线管穿越结构伸缩缝或后浇带应按规范做法设变形补偿装置：在变形缝两侧各埋设1个接线盒，用1根短管将两接线盒相邻面连接起来，短管的一端与1个盒子固定牢固，另一端伸入另一盒内，且此盒上的相应位置开长孔，长孔的长度不小于管径的2倍。当建筑物发生变形时，此短管端可有一定的活动余量。2.1.7.建筑物表面明布PVC管变形伸缩装置大样图说明：由于硬质聚氯乙烯塑料的热膨胀系数很大（约为普通钢的5～7倍），当沿建筑物表面敷设时，直线段管路中应每隔30m加装一个补偿装置。2.1.8.钢管过伸缩缝做法大样图（见右上图）2.1.9.说明：拉线箱的长度为管径的8倍。当管子数量较多时，拉线箱高度可适当加大。2.1.10.敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。明配硬塑料管在穿越楼板等易受机械损伤的地方，应采用钢管保护，其保护高度距楼板表面的距离不应小于500mm。2.1.11.线管敷设超过以下长度时，应适当位置上加设接线盒：1）管路每超过45m，无弯曲；2）管路每超过30m，有1个弯曲；3）管路每超过20m，有2个弯曲；4）管路每超过12m，有3个弯曲。2.1.12.为防止垂直敷设在管内的导线因自重承受较大应力而损伤，每超过下列长度时，应装设拉线盒中加以固定：1）导线截面50mm2及以下为30m；2）导线截面70～95mm2为20m；3）...
