某有限公司车间改造工程空调施工组织设计(10页)VIP免费

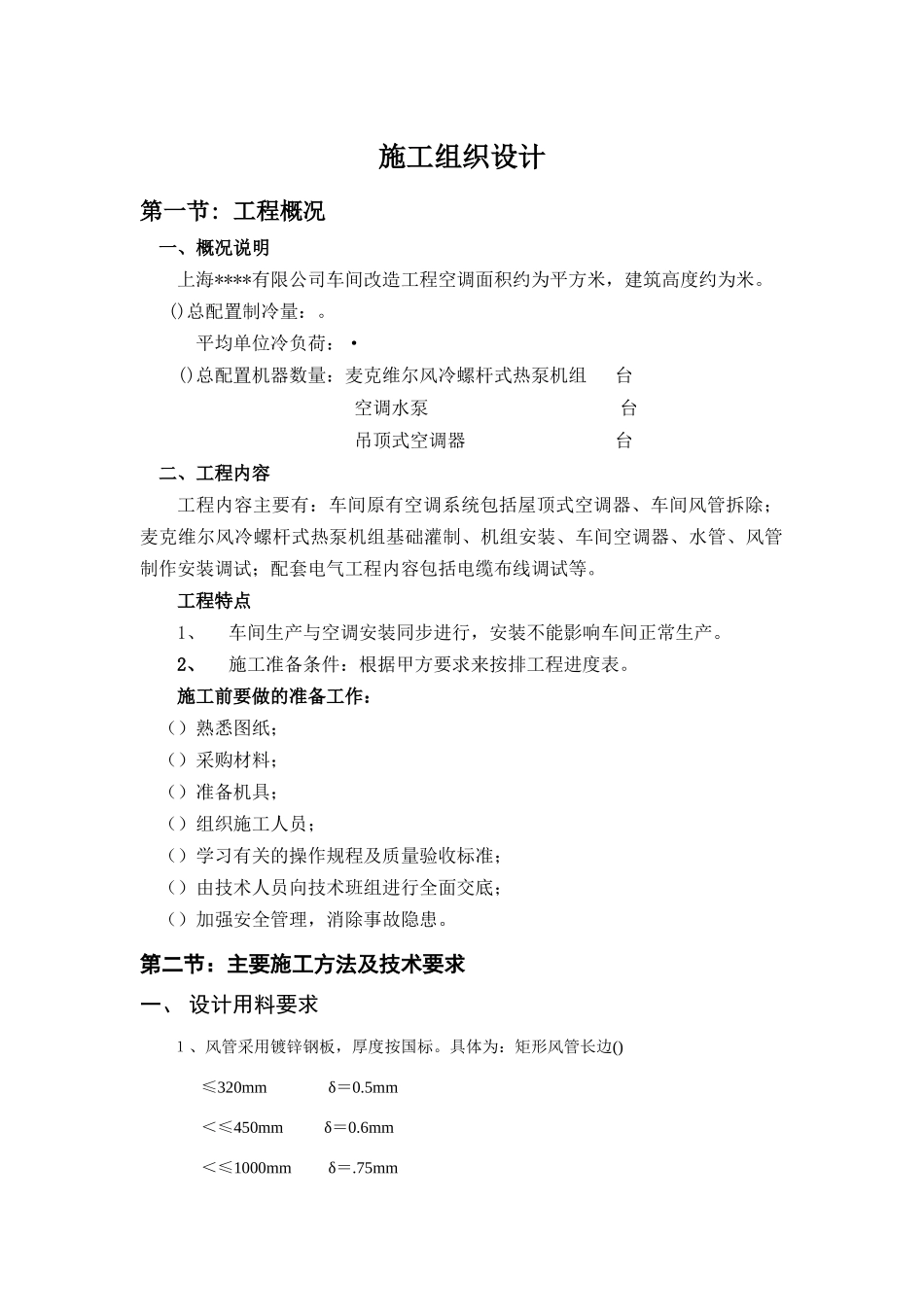

施工组织设计第一节:工程概况一、概况说明上海****有限公司车间改造工程空调面积约为平方米，建筑高度约为米。()总配置制冷量：。平均单位冷负荷：·()总配置机器数量：麦克维尔风冷螺杆式热泵机组台空调水泵台吊顶式空调器台二、工程内容工程内容主要有：车间原有空调系统包括屋顶式空调器、车间风管拆除；麦克维尔风冷螺杆式热泵机组基础灌制、机组安装、车间空调器、水管、风管制作安装调试；配套电气工程内容包括电缆布线调试等。工程特点1、车间生产与空调安装同步进行，安装不能影响车间正常生产。2、施工准备条件：根据甲方要求来按排工程进度表。施工前要做的准备工作：（）熟悉图纸；（）采购材料；（）准备机具；（）组织施工人员；（）学习有关的操作规程及质量验收标准；（）由技术人员向技术班组进行全面交底；（）加强安全管理，消除事故隐患。第二节：主要施工方法及技术要求一、设计用料要求１、风管采用镀锌钢板，厚度按国标。具体为：矩形风管长边()≤320mmδ＝0.5mm＜≤450mmδ＝0.6mm＜≤1000mmδ＝.75mm＜≤2000mmδ＝1.0mm２、水管:管径≤50mm.镀锌钢管，丝扣连接。＞50mm.无缝钢管，电焊及法兰连接。３、保温：采用橡塑保温平板及橡塑保温套管。二、施工组织与措施一）力争工程质量达到优良标准，必须以最大努力以实现质量目标。二）加强工地现场管理。设置项目组，全权负责处理施工现场的具体问题。项目组配置项目经理一名，下设技术、材料、安全、质检四个部分。三）工程施工各级人员明确质量责任制，按图施工，不能任意改动，若因实际情况确定需要修改的，必须报请项目经理，项目经理在与甲方商定后，方可按认证的修改图纸施工施工班组有责任按质保方案的要求实施风管制作、风管安装，风管保温、管道试压。质检员要督促施工班组自检，要定期填写质量控制表，发现问题及时汇报，保证工序交接正常以高标准、严要求为准则，确保该工程以优良质量竣工。四）请甲方协调配合如下事宜：1、提供临时仓库、现场办公室，约50M2；2、提供施工现场临时用电、用水；五）工程施工应确保工程施工同工程管理、技术、质量、供应各方面资料同步，及时积累确保资料齐全、准确（如质保书、合格证、单据、检查记录等）。材料员是负责乙供材料按进度计划及时进场，保证工期，保证质量的重要一环。材料员要确保到场材料的检查记录表，保证不合格产品不进场。六）技术员具体负责工程上的技术问题，资料员负责建立施工档案，收集原始施工图纸，设计变更通知，技术联系单、隐蔽工程验收记录、会签记录等，为编制竣工图及工程验收做好资料工作。技术员有责任对施工过程中的问题提出合理化建议，本着对甲方负责的原则，对设计变更技术问题向甲方提出经济合理的建议，对到场的设备进行技术检验。七）施工员接受项目经理的安排，具体解决施工的进度、质量和技术，并做好安全施工措施的落实工作。八）施工班组听从项目组的计划安排，按规定实施计划，保质、保量完成安装任务。三、主要施工方法通风管道的加工说明加工前选料一定要符合设计要求，镀锌板不能有锈蚀斑点，折方及咬口镀锌层不得有脱皮现象，加工风管及管件咬口不可开裂。铆法兰不能有漏铆及铆钉脱落，角钢法兰刷油漆应均匀，三通、四通、弯头及管上装的风口嘴子处不能有洞，法兰口要求方正，角钢不能塌腰或弯曲，法兰外接缝处不得双层，各种阀件开关要灵活。、加固：风管边长大于800mm者，法兰间距大于1200mm时，应设加固措施。、刷漆：）镀锌风管不刷漆；）暗装支架刷防锈漆二道。、保温：空调风管橡塑保温平板，厚度为10mm，用胶水固定，水管保温采用橡塑保温套管按国标，保温必须在管道冲洗，水压试验合格以及管道油漆后进行，要求保温严密，不得漏保。、机组及空调器安装；机组及设备因施工周期短，要求按时供货。设备开箱时，甲方或生产厂家、设计、施工单位到场，作好开箱记录，根据装箱清单点清缺件及坏件，当场定出解决方案时间，三方签证认可，安装按厂家要求，如无要求时，可按ＴＢ执行。、竣工资料清单：）施工组织设计或方案；）施工工程各项技术交底；）设计变更洽商记录；）设备开箱记录；）设备及材料合格证...
