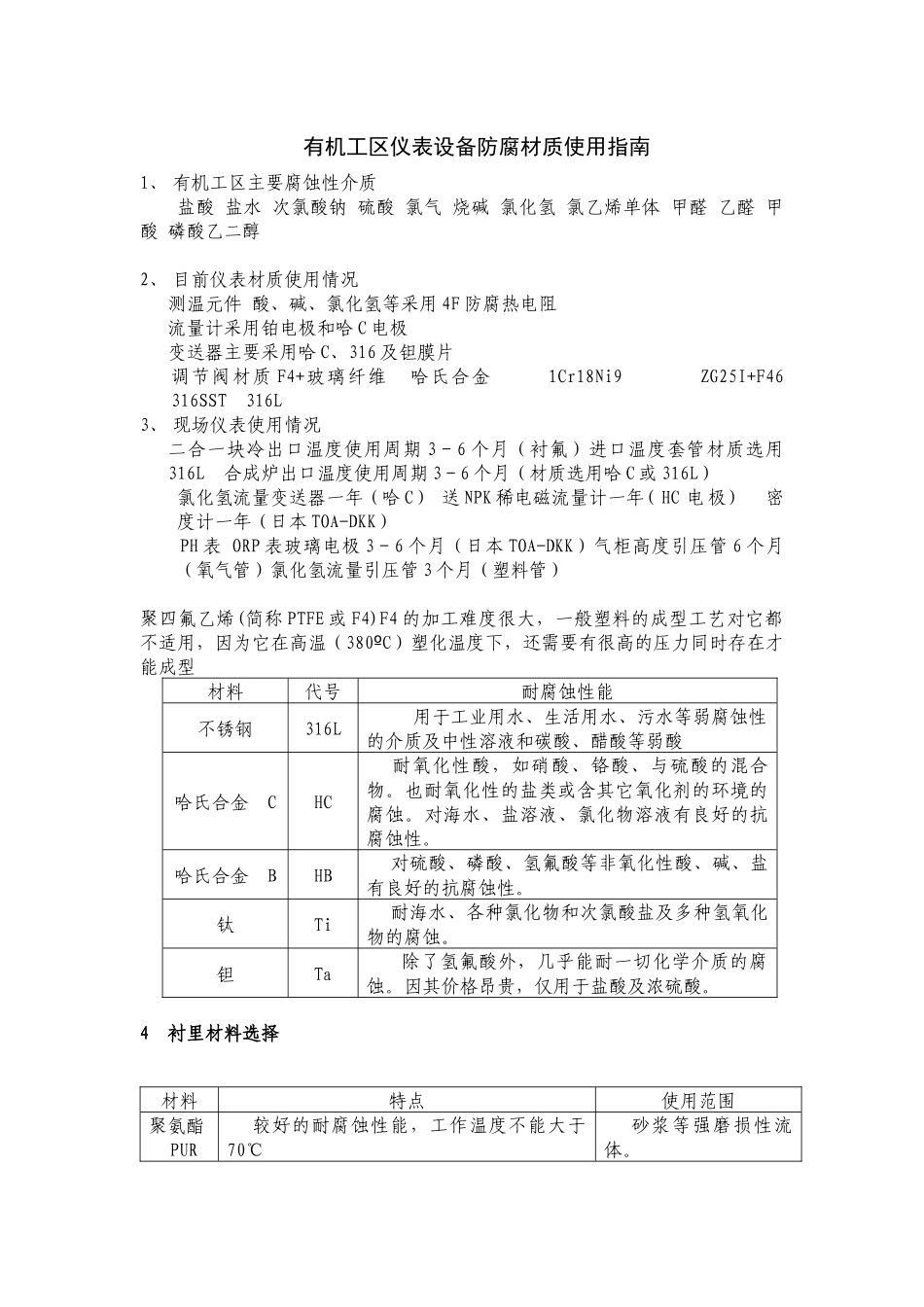

有机工区仪表设备防腐材质使用指南1、有机工区主要腐蚀性介质盐酸盐水次氯酸钠硫酸氯气烧碱氯化氢氯乙烯单体甲醛乙醛甲酸磷酸乙二醇2、目前仪表材质使用情况测温元件酸、碱、氯化氢等采用4F防腐热电阻流量计采用铂电极和哈C电极变送器主要采用哈C、316及钽膜片调节阀材质F4+玻璃纤维哈氏合金1Cr18Ni9ZG25I+F46316SST316L3、现场仪表使用情况二合一块冷出口温度使用周期3－6个月（衬氟）进口温度套管材质选用316L合成炉出口温度使用周期3－6个月（材质选用哈C或316L）氯化氢流量变送器一年（哈C）送NPK稀电磁流量计一年(HC电极)密度计一年（日本TOA-DKK）PH表ORP表玻璃电极3－6个月（日本TOA-DKK）气柜高度引压管6个月（氧气管）氯化氢流量引压管3个月（塑料管）聚四氟乙烯(简称PTFE或F4)F4的加工难度很大，一般塑料的成型工艺对它都不适用，因为它在高温（380Cº）塑化温度下，还需要有很高的压力同时存在才能成型材料代号耐腐蚀性能不锈钢316L用于工业用水、生活用水、污水等弱腐蚀性的介质及中性溶液和碳酸、醋酸等弱酸哈氏合金CHC耐氧化性酸，如硝酸、铬酸、与硫酸的混合物。也耐氧化性的盐类或含其它氧化剂的环境的腐蚀。对海水、盐溶液、氯化物溶液有良好的抗腐蚀性。哈氏合金BHB对硫酸、磷酸、氢氟酸等非氧化性酸、碱、盐有良好的抗腐蚀性。钛Ti耐海水、各种氯化物和次氯酸盐及多种氢氧化物的腐蚀。钽Ta除了氢氟酸外，几乎能耐一切化学介质的腐蚀。因其价格昂贵，仅用于盐酸及浓硫酸。4衬里材料选择材料特点使用范围聚氨酯PUR较好的耐腐蚀性能，工作温度不能大于70℃砂浆等强磨损性流体。聚全氟乙丙稀F-461.化学性能稳定，几乎可以抵抗所有化学介质的腐蚀。2.耐热，可长期在180℃下工作。3.机械强度高，抗磨损性能好。4.内表面光滑，不容易粘附沉淀物。5.衬里内加金属网，耐负压，抗真空。出砂浆等强磨损性介质外的所有流体。能用于饮料等有卫生要求的介质。聚四氟乙烯F41.具有良好的物理化学性能，是当今比较先进的一种防腐蚀材料。2.可长期使用180℃以下。3.耐应力开裂性好，优于橡胶。4.抗冲击性好。5.刚性好。除液氟、液氧、臭氧、三氟化氯等氟化物外的几乎所有流体，。303（1Cr18Ni9）与304（0Cr18Ni9）都是奥氏体不锈钢（不能通过热处理来强化，不能象炭钢一样进行淬火，没有磁性），也就是都是没有磁性的。它们的主要区别是含碳量的区别，303的含碳量为0.15，而304的含碳量只有0.08，也就是303经过冷加工强度比较高，304是作为不锈耐热刚使用最为广泛，食品用设备，一般化工设备，原子能工业设备。316SST这是美标316不锈钢,stainlesssteeltype,但日本标准为SUS316，国内无对应牌号金属材料腐蚀的分类及特点点蚀点蚀又称坑蚀和小孔腐蚀。点蚀有大有小，一般情况下，点蚀的深度要比其直径大的多。点蚀经唱法生在表面有钝化膜或保护膜的金属上由于金属材料中存在缺陷、杂质和溶质等的不均一性，当介质中含有某些活性阴离子（如Cl－）时，这些活性阴离子首先被吸附在金属表面某些点上，从而使金属表面钝化膜发生破坏。一旦这层钝化膜被破坏又缺乏自钝化能力时，金属表面就发生腐蚀。这是因为在金属表面缺陷处易漏出机体金属，使其呈活化状态，而钝化膜处仍为钝态，这样就形成了活性—钝性腐蚀电池，由于阳极面积比阴极面积小得多，阳极电流密度很大，所以腐蚀往深处发展，金属表面很快就被腐蚀成小孔，这种现象被称为点蚀.在石油、化工的腐蚀失效类型统计中，点蚀约占20%～25%。流动不畅的含活性阴离子的介质中容易形成活性阴离子的积聚和浓缩的条件，促使点蚀的生成。粗糙的表面比光滑的表面更容易发生点蚀PH值降低、温度升高都会增加点蚀的倾向。氧化性金属离子（如Fe3+、Cu2+、Hg2+等）能促进点蚀的产生。但某些含氧阴离子（如氢氧化物、铬酸盐、硝酸盐和硫酸盐等）能防止点蚀.点蚀虽然失重不大，但由于阳极面积很小，所以腐蚀速率很快，严重时可造成设备穿孔，使大量的油、水、气泄漏，有时甚至造成火灾、爆炸等严重事故，危险性很大。点蚀会使晶间腐蚀、应力腐蚀和腐蚀疲劳等加剧，在很多情况下点蚀是这些类型腐蚀的起源.1.2缝隙腐蚀在电解液中，金属与金属或金属...
