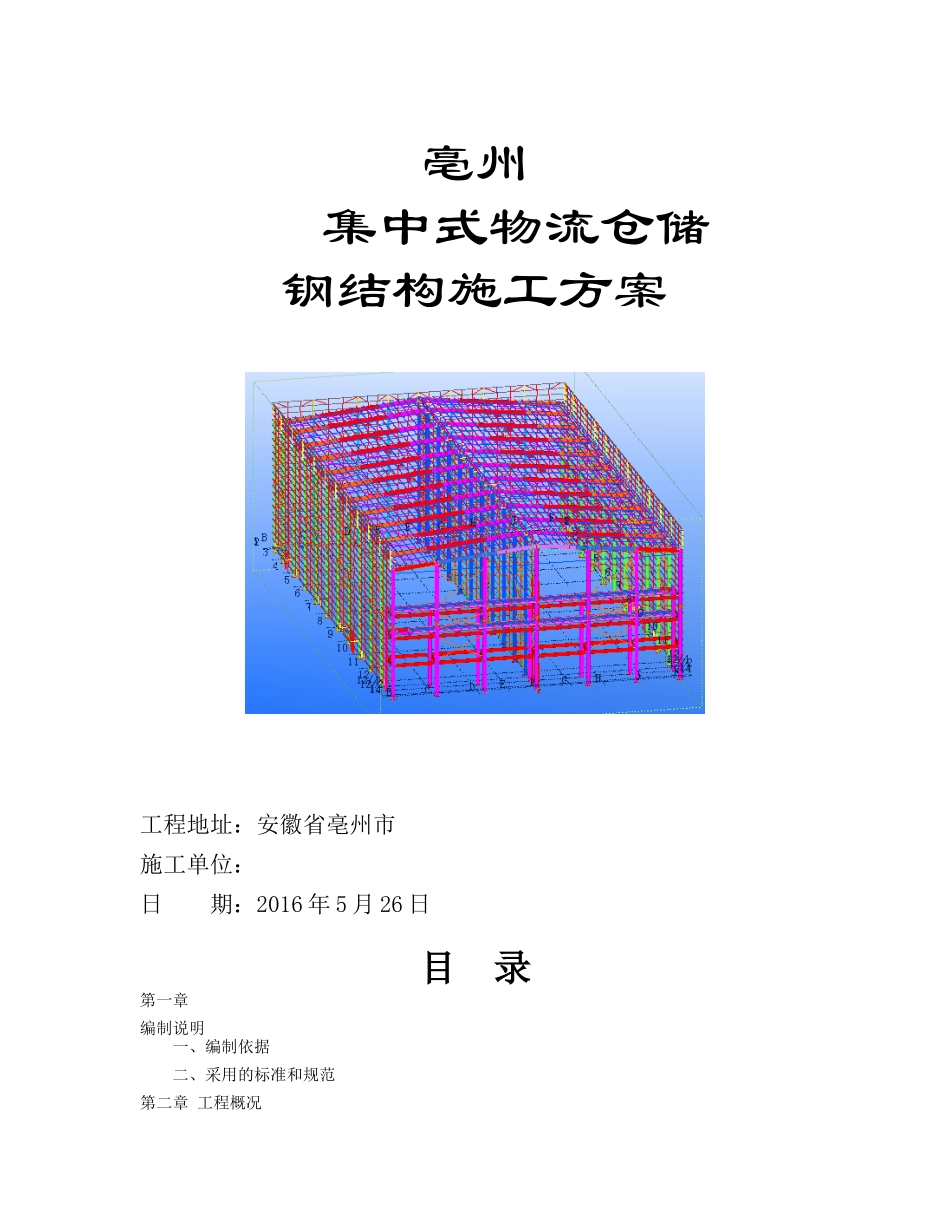

亳州集中式物流仓储钢结构施工方案工程地址：安徽省亳州市施工单位：日期：2016年5月26日目录第一章编制说明一、编制依据二、采用的标准和规范第二章工程概况一、建筑概况二、结构概况三、工程重点、难点分析第三章施工部署一、控制目标二、组织机构第四章钢结构制作方案一、基本规定二、施工准备三、原材料采购要求四、技术要求五、质量要求六、制作、施工工艺七、结构组装第五章钢结构安装方案一、施工前准备二、结构的安装三、钢柱的测量方法四、汽车吊选择五、钢结构安装流程六、屋面彩钢板等结构安装七、吊装精度的控制八、高强螺栓安装第六章质量保证措施一、质量管理体系二、质量检查要求三、现场焊接检测四、钢结构制作工程质量程序控制图五、钢结构安装工程质量控制程序图六、自我保证质量制度七、验收程序第七章安全保证措施一、安全管理管理体系二、吊装安全措施第一章编制说明一、编制依据（1）施工合同；（2）国家法律、法规；（3）建筑工程强制性条文；（4）施工图纸等设计文件；二、采用的标准和规范（1）《钢结构设计规范》GB50017-2003（2）《钢结构工程施工质量验收规范》（GB50205-2001）（3）《建筑钢结构焊接技术规程》（JGJ81-2002）（4）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）（5）《低合金高强度结构钢》（GB/T1591-2008）（6）《碳素结构钢》（GB/T700-2006）（7）《厚度方向性能钢板》（GB/T5313）（8）《碳钢焊条》（GB/T5117-1995）（9）《低合金钢焊条》（GB/T5118-1995）（10）《埋弧焊用碳钢焊丝和焊剂》（GB/T5293-1999）（11）《气体保护焊用碳钢、低合金钢焊丝》（GB/T8110-1995）（12）《埋弧焊用碳钢焊丝和焊剂》（GB/T5293-1999）（13）《电弧螺柱焊用圆柱头焊钉》（GB/T10433-2002）（14）《高层民用建筑钢结构技术规范》JGJ99-98（15）本工程钢结构深化设计总说明及相关文件（16）公司通用工艺（钢结构制作）第二章工程概况一、建筑概况亳州物流仓储钢结构项目，占地面积约4680平方米，总用钢量约590吨，设计使用年限为50年。二、结构概况本工程结构体系为门式连跨、局部加隔层钢结构。主要由等截面H钢柱、等截面H钢梁、变截面H钢梁、C型钢檩条等。使用材料的材质为Q345B、Q235B。等截面H钢柱效果图等截面H梁效果图变截面H梁效果图三、工程重点、难点分析名称重难点及对策内容构件的管理重难点钢结构构件数量和型号较多，运输量大，如何安全、快速地运至现场，对钢构件加工制作厂的管理与协调是施工重点对策车间工艺方案编制时，对于钢柱、主梁、次梁等构件的编号进行重点说明，在构件指定位置打钢印号。当同一构件号数量较多时，编号要加上尾缀，以视区别。构件制作精度控制及运输重难点由于此工程是厂房结构，几个区的构件需要同时制作及发运，所以工艺文件编制需要大量工艺员同时展开，工艺文件编制量较大，钢柱构件节点复杂，制造精度控制是重点，易出现工艺通病对策对于工艺文件编制量大的问题。工艺员编制工艺文件前，对构件进行批次划分，避免出现工艺漏做、多做的现象。对同一类型构件进行交底及讨论，统一工艺思路，统一工艺编制模板，尽量避免工艺通病的产生。焊接质量的控制重难点本工程部分构件需要现场焊接组装，在现场作业很难保证焊缝的质量要求。对策使用公司成熟焊接工艺，选择技术能力较强的焊工，注意防范自然因数的变化，编制合理的工艺减少现场焊接量。大构件的拼装及吊装重难点拼装后钢柱长25米，单件重5吨。现场拼装容易扭转变形。对策根据现场条件选用25吨汽车吊，制作水平胎架，按照要求进行拼装吊装项目经理技术负责人施工主管安全主管钢结构施工班组制作班组安装班组第三章施工部署一、控制目标1.质量目标确保工程产品质量符合国家相关现行标准要求，合格。2.安全目标在整个施工过程中杜绝重大伤亡事故，月轻伤事故发生频率控制在0.8‰以内。3.工期目标为使本工程早日投入使用，为业主提供服务，公司在人员组织、施工工艺、设备投入、材料供应等方面精心布置，确保在合同要求的工期内完成本工程的施工任务，按时交付业主投入使用。二、组织机构1．为保证工期、质量和安全目标的实现，本工...
