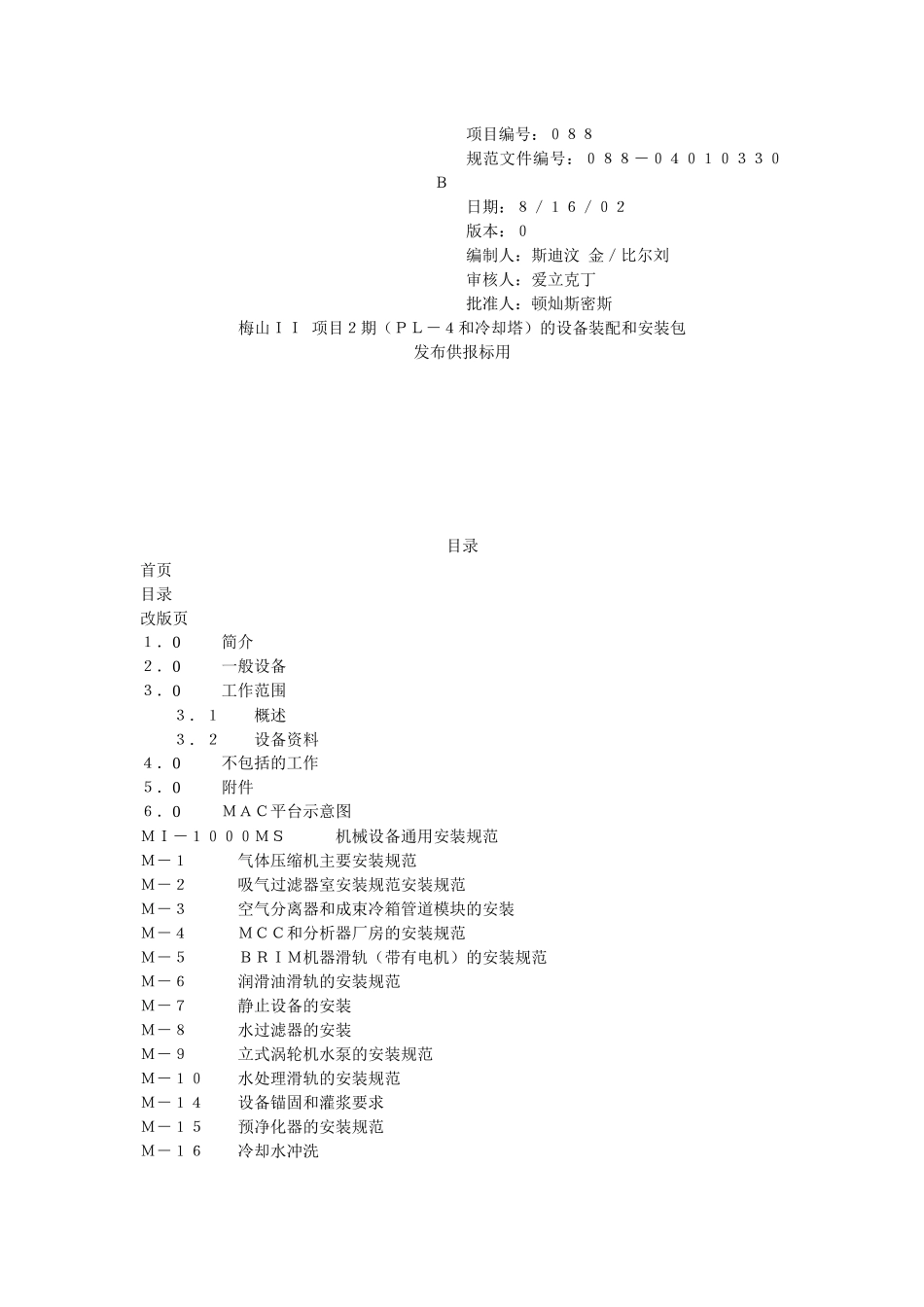

项目编号：０８８规范文件编号：０８８－０４０１０３３０Ｂ日期：８／１６／０２版本：０编制人：斯迪汶金／比尔刘审核人：爱立克丁批准人：顿灿斯密斯梅山ＩＩ项目２期（ＰＬ－４和冷却塔）的设备装配和安装包发布供报标用目录首页目录改版页１．0简介２．0一般设备３．0工作范围３．１概述３．２设备资料４．0不包括的工作５．0附件６．0ＭＡＣ平台示意图ＭＩ－１０００ＭＳ机械设备通用安装规范Ｍ－１气体压缩机主要安装规范Ｍ－２吸气过滤器室安装规范安装规范Ｍ－３空气分离器和成束冷箱管道模块的安装Ｍ－４ＭＣＣ和分析器厂房的安装规范Ｍ－５ＢＲＩＭ机器滑轨（带有电机）的安装规范Ｍ－６润滑油滑轨的安装规范Ｍ－７静止设备的安装Ｍ－８水过滤器的安装Ｍ－９立式涡轮机水泵的安装规范Ｍ－１０水处理滑轨的安装规范Ｍ－１４设备锚固和灌浆要求Ｍ－１５预净化器的安装规范Ｍ－１６冷却水冲洗改版页０版供投标用的初版（２００２年８月１９日）图例：△=修改（仅适用于本页）补充由下划线来表示删除由取消线来表示１．０简介这些规范和有关图纸是关于中国江苏南京梅山普莱克斯梅山（南京）有限公司ＰＬ４气体分离装置卸货、装配、就位、调平和灌浆等等。普莱克斯中国公司是业主的工程师和施工经理。２．0总体要求预制商应遵守图纸、本施工规范以及所有引用的规范、标准和导则，除非承包商得到普莱克斯中国有限公司的书面批准。该工作的总体要求在“通用施工规范”０８８－０４０１０３０Ｂ零版中给予了说明。承包商应按照普莱克斯进度计划的要求协调其工作并安排其工序，尽管承包商将编制自己的基于活动的进度计划来满足普莱克斯的里程碑。承包商应按照普莱克斯进度计划的要求协调其工作并安排其工序，尽管承包商将编制自己的基于活动的进度计划来满足普莱克斯的里程碑。３．0工作范围３．１概述承包商的供货范围包括按照图纸、本规范和所包括的文件完成装置施工所需要的所有的物项、劳务、材料（除去普莱克斯提供的设备和材料）、临时设施、设备、工具、消耗材料、供应物项、运输、操作、方法和管理。参见“通用施工规范”—０８８－０４０１３００Ｂ零版的文件。承包商的工作包括、但不限于：３．１．１在接受所有普莱克斯提供的设备和材料时，进行外观检验运输过程中可能造成损坏。如果发现任何问题，告知普莱克斯。３．１．２编制所有设备的装配和吊装方案。对任何超过４５００公斤的提升物和所有两个吊车的吊装物，方案必须编制，并由普莱克斯审核。３．１．３就位所有的设备之前的基础检查和准备。３．１．４在必要的情况下，本文件设备清单和详细的规范所列的所有普莱克斯提供的设备、滑轨和模块的卸货、就位、调平、垫平、地脚螺栓、灌浆和组装，包括提供普莱克斯不提供的垫片、灌浆材料和地脚螺栓（注：当采用化学地脚螺栓时，喜力得是指定的供应商）。３．１．５吊装冷却塔风机（２）、电机（２）、平台和扶栏。３．１．６按照Ｆ－１３０（附件）和普莱克斯的指示，在下述设备上，装配临时氮气吹扫系统：●ＭＡＣＲＣ０５００●ＢＲＩＭＲＣ０５９５●ＭＡＣ驱动机马达ＲＣ０５００３．１．７为下列设备进行补漆●吸气过滤器室ＲＣ０５００●湿气分离罐ＲＣ０５１０●润滑油台ＲＣ０５００ＬＯ３．１．８为下列设备进行最后油漆：●边流过滤器室ＳＦ０８００●补偿水过滤器ＳＦ０８０１３．２设备资料下述列出了本工作包中要装配的设备以及适用的详细规范、有关的参考图纸和预计到达现场的时间。标牌名称适用的规范预计到达现场的时间安装时间ＲＣ０５００主空气压缩机参考图纸：ＦＦ６７１６－１２９２３Ｍ１０２／１０／０８０２／１０／３０ＲＭ０５００ＭＡＣ驱动马达参考图纸：４００４Ｄ１０９８ＷＰＩＭＯ－ＰＵＭＰ参考图纸：ＭＳ－２３９８０Ｍ１０２／１０／０８０２／１０／３０ＡＦ０５００吸气过滤器室参考图纸：ＳＦ１２００Ｂ－００Ｍ２０２／１０／３００２／１０／３０ＲＣ０５９５ＢＲＩＭ压缩机／回收空气压缩机参考图纸：Ｆ－２２７８３３５Ｂ版Ｍ５０２／１１／０８０２／１１／３０ＲＭ０５９５ＢＲＩＭ驱动马达参考图纸：５８－４０１－...
