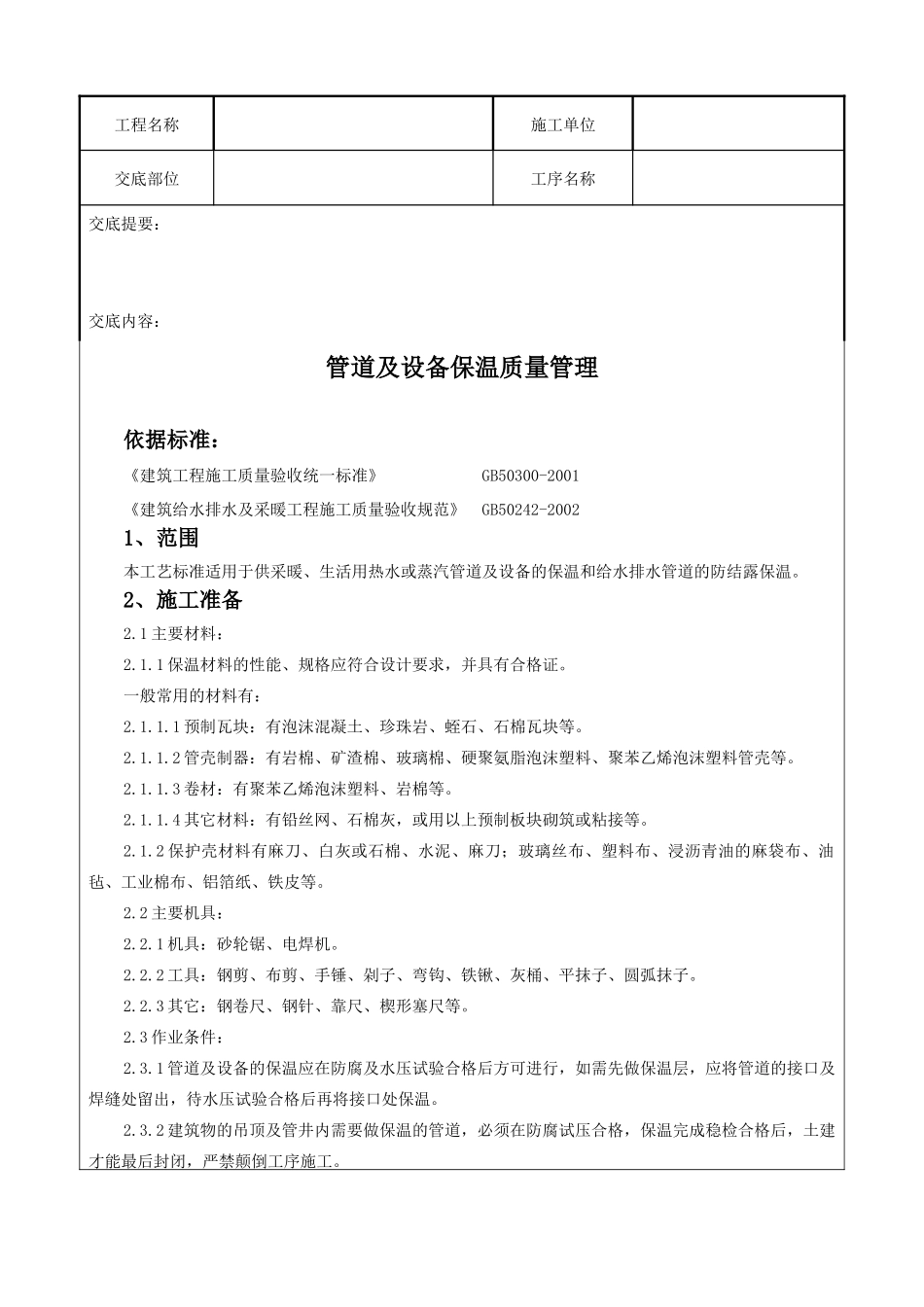

工程名称施工单位交底部位工序名称交底提要：交底内容：管道及设备保温质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021、范围本工艺标准适用于供采暖、生活用热水或蒸汽管道及设备的保温和给水排水管道的防结露保温。2、施工准备2.1主要材料：2.1.1保温材料的性能、规格应符合设计要求，并具有合格证。一般常用的材料有：2.1.1.1预制瓦块：有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。2.1.1.2管壳制器：有岩棉、矿渣棉、玻璃棉、硬聚氨脂泡沫塑料、聚苯乙烯泡沫塑料管壳等。2.1.1.3卷材：有聚苯乙烯泡沫塑料、岩棉等。2.1.1.4其它材料：有铅丝网、石棉灰，或用以上预制板块砌筑或粘接等。2.1.2保护壳材料有麻刀、白灰或石棉、水泥、麻刀；玻璃丝布、塑料布、浸沥青油的麻袋布、油毡、工业棉布、铝箔纸、铁皮等。2.2主要机具：2.2.1机具：砂轮锯、电焊机。2.2.2工具：钢剪、布剪、手锤、剁子、弯钩、铁锹、灰桶、平抹子、圆弧抹子。2.2.3其它：钢卷尺、钢针、靠尺、楔形塞尺等。2.3作业条件：2.3.1管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。2.3.2建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。工程名称施工单位交底部位工序名称交底提要：交底内容：2.3.3保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。2.3.4温作业的灰泥保护壳，冬施时要有防冻措施。3、操作工艺3.1工艺流程：3.1.1预制瓦块：散瓦→断镀锌钢丝→和灰→抹填充料→合瓦→钢丝绑扎→填缝→抹保护壳3.1.2管壳制品：散管壳→合管壳→缠裹保护壳3.1.3缠裹保温裁料→缠裹保温材料→包扎保护层3.1.4设备及箱罐钢丝网石棉灰保温焊钩钉→刷油→绑扎钢丝网→抹石棉灰→抹保护层3.2各种预制瓦块运至施工地点，在沿管线散瓦时必须确保瓦块的规格尺寸与管道的管径相配套。3.3安装保温瓦块时，应将瓦块内侧抹5～10mm的石棉灰泥，作为填充料。瓦块的纵缝搭接应错开，横缝应朝上下。3.4预制瓦块根据直径大小选用18号～20号镀锌钢丝进行绑扎，固定，绑扎接头不宜过长，并将接头插入瓦块内。3.5预制瓦块绑扎完后，应用石棉灰泥将缝隙处填充，勾缝抹平。3.6外抹石棉水泥保护壳（其配比石棉灰∶水泥=3∶7）按设计规定厚度抹平压光，设计无规定时，其厚度为10～15mm。3.7立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于5m，每层应少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部200mm处，托盘走私不大于保温层的厚度。3.8管道附件的保温除寒冷地区室外架空管道及室内防结露保温的法兰、阀门等附件按设计要求保温外，一般法兰、阀门、套管伸缩器等不应保温，并在其两侧应留70～80mm的间隙，在保温端部抹60°～70°的斜坡。设备容器上的人孔、手孔及可拆卸部件的保温层端部应做成40°斜坡。3.9保温管理工作道的支架处应留膨胀伸缩缝，并用石棉绳或玻璃棉填塞。工程名称施工单位交底部位工序名称交底提要：交底内容：3.10用预制瓦块做管道保温层，在直线管段上每隔5～7m应留一条间隙为5mm的膨胀缝，在弯管处管径小于或等于300mm膨胀缝，膨胀缝用石棉绳或玻璃棉填塞，其作法如图1-51所示。图1-513.11用管壳制品作保温层，其操作方法一般由两人配合，一人将管壳缝剖开对包在管上，整体优势和用力挤住，另外一人缠裹保护壳，缠裹时用力要均匀，压茬要平整，粗细要一致。若采用不封边的玻璃丝布作保护壳时，要将毛边摺叠，不得外露。3.12块状保温材料采用缠裹式保温（如聚乙烯泡沫塑料），按照管径留出搭茬余量，将料裁好，为确保其平整美观，一般应将搭茬留在管子内侧，其它要求同第3.11。3.13管道保温用铁皮做保护层，其纵缝搭口应朝下，铁皮的搭接长度，环形为30mm。弯管处铁皮保护层的结构如图1-52所示。图1-521—0.5mm铁皮保护层；2—保温层；3—半圆头自攻螺钉4×163.14设备及箱罐保温一般表面比较大，目前采用较多的有砌筑泡沫...
