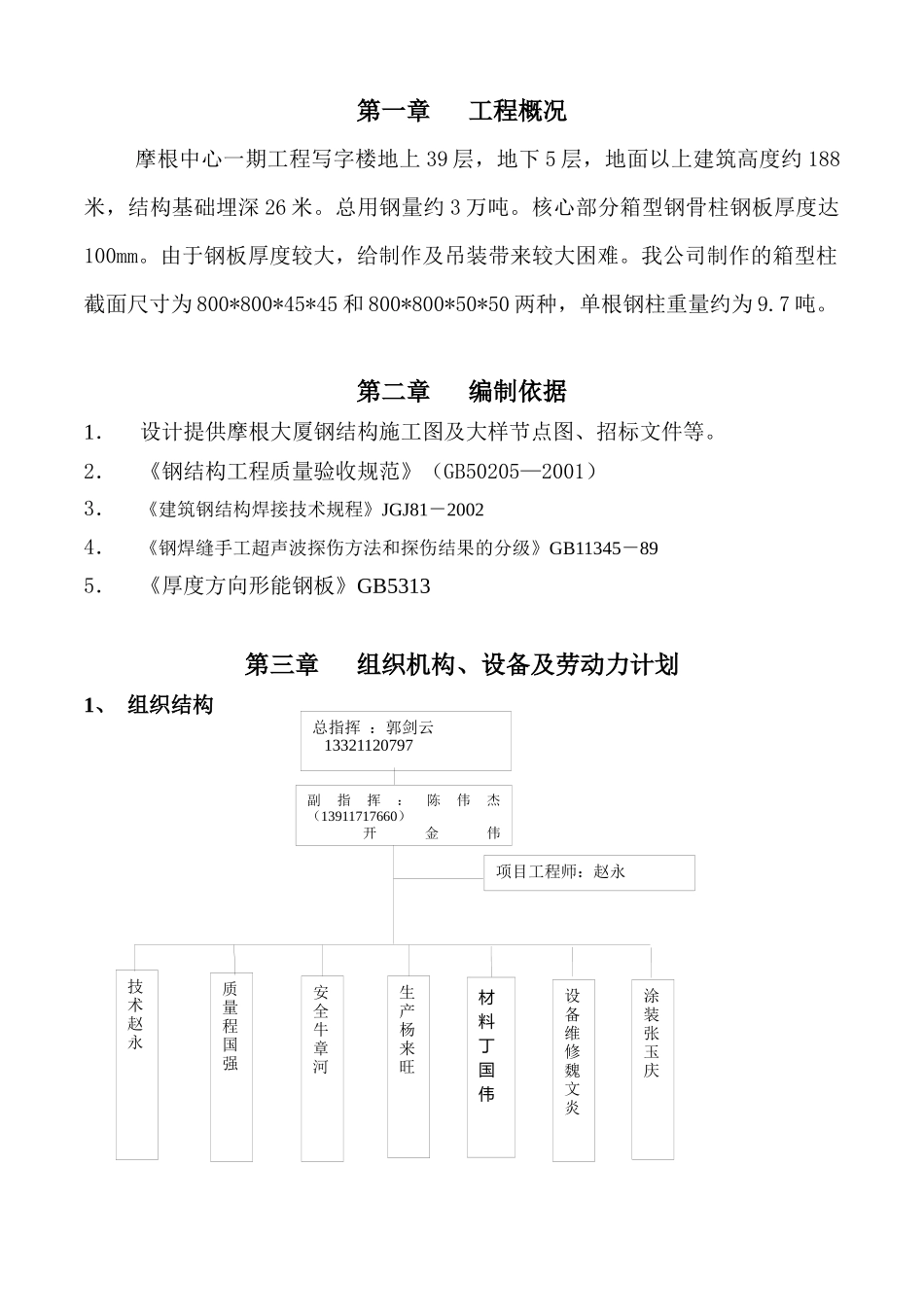

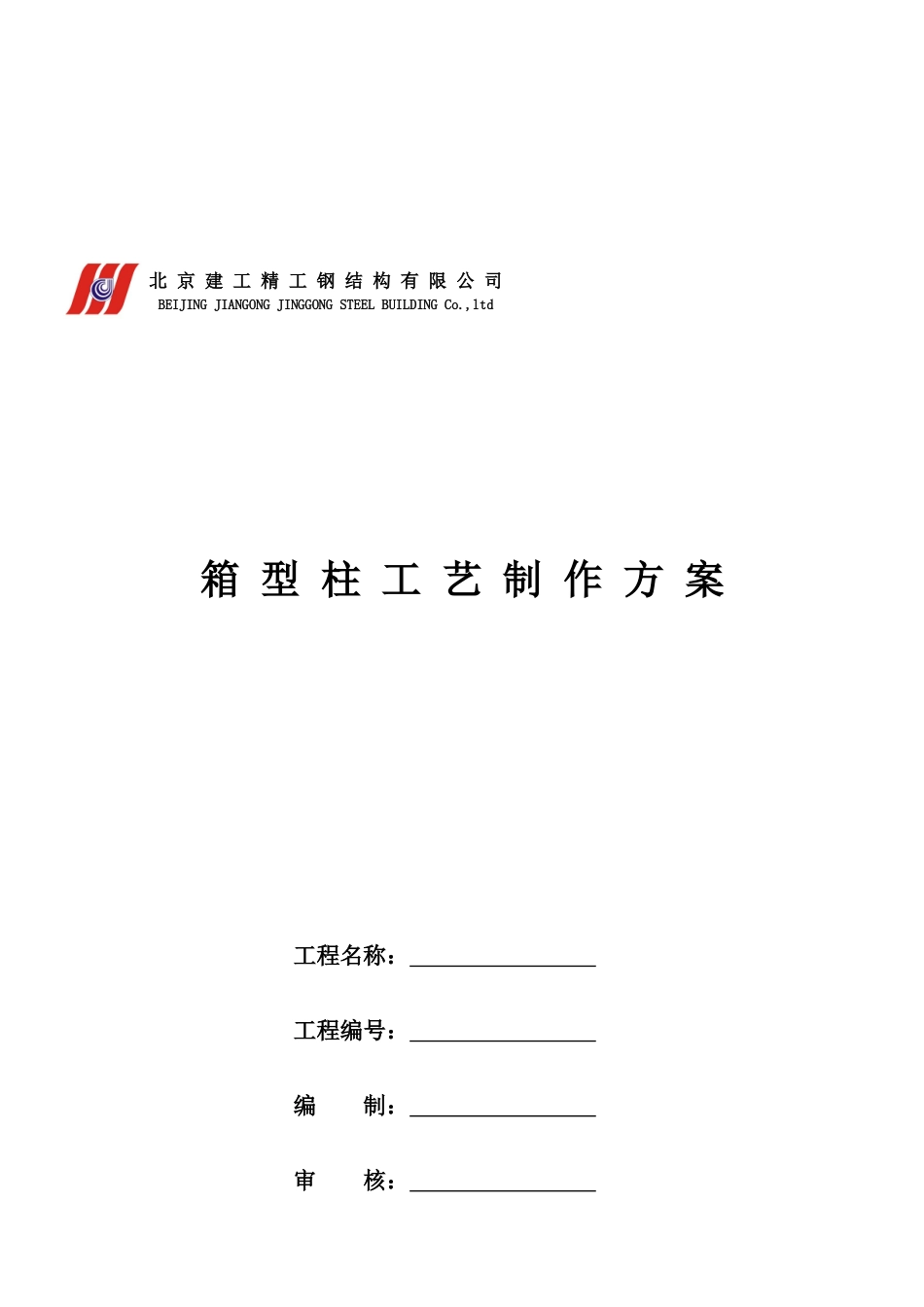

北京建工精工钢结构有限公司BEIJINGJIANGONGJINGGONGSTEELBUILDINGCo.,ltd箱型柱工艺制作方案工程名称:工程编号:编制:审核:批准:日期:第一章工程概况摩根中心一期工程写字楼地上39层,地下5层,地面以上建筑高度约188米,结构基础埋深26米。总用钢量约3万吨。核心部分箱型钢骨柱钢板厚度达100mm。由于钢板厚度较大,给制作及吊装带来较大困难。我公司制作的箱型柱截面尺寸为800*800*45*45和800*800*50*50两种,单根钢柱重量约为9.7吨。第二章编制依据1.设计提供摩根大厦钢结构施工图及大样节点图、招标文件等。2.《钢结构工程质量验收规范》(GB50205—2001)3.《建筑钢结构焊接技术规程》JGJ81-20024.《钢焊缝手工超声波探伤方法和探伤结果的分级》GB11345-895.《厚度方向形能钢板》GB5313第三章组织机构、设备及劳动力计划1、组织结构总指挥:郭剑云13321120797副指挥:陈伟杰(13911717660)开金伟技术赵永质量程国强生产杨来旺设备维修魏文炎材料丁国伟项目工程师:赵永安全牛章河涂装张玉庆2.劳动力配备计划车间钢结构制作劳动力配备表一序号工种作业人数工作内容负责人单班双班总计1起重工、天车11指挥吊装、转移构件,2电焊工接料44接料,焊接、直条切割卫远鹏组装44隔板组立,箱型组立周立伟打底22打底焊李天福埋弧24埋弧焊梁志军电渣22电渣焊隔板马凤春手工22大组立,附件装配焊接杨来旺3导轨钻11电渣打孔,节点板钻孔等李志胜4端面铣11铣箱型柱端面李志胜5电工11设备接线、检查用电安全刘波6安全员11现场各方面的安全检查牛章河7质检员11生产过程质量检查程国强8探伤员11UT探伤王魏总计3、生产用主要设备箱型柱制作流程主要设备表表二序号工序内容设备名称负责人1主材下料直条切割机张东亮2主材坡口半自动坡口切割机黄语雷3隔板组装U型箱型组立两用机周立伟4U型组立U型箱型组立两用机周立伟5BOX型组立U型箱型组立两用机周立伟6BOX焊接(打底焊)门式CO2气体保护焊接辅机李天福7BOX焊接(埋弧焊)BOX双丝埋弧焊接机梁志军8钻电渣焊孔导轨钻床李志胜9电渣焊桥式电渣焊接辅机马凤春10端面铣端面铣李志胜气割下料气割下料坡口加工修双边、坡口加工校正组装、焊接挡板内隔板加工箱柱腹板焊工艺垫板U型组立(装焊隔、箱柱腹板)内隔板焊接盖面板成□型焊主缝钻孔、电渣焊箱型校正箱型柱端面铣装配外部各部件焊接外部各部件零件制备剪切、气割下料零件加工抛丸涂装成品尺寸、焊缝检查无损检测尺寸、外观检查尺寸、外观检查尺寸、外观检查4、生产流程图如下柱身板隔板第四章材料1、摩根工程所用主要材料钢板为Q345C,型钢为Q235,钢板要求:屈强比不低于1.2,要求有明显的屈服台阶,且伸长率大于20%,≥36mm钢板沿厚度方向的断面收缩率不得小于现行国家标准《厚度方向形能钢板》GB5313Z15级规定的允许值2、焊材:Q345和Q345、Q345和Q235之间焊接,手工焊采用E5016或E5017焊条,CO2保护焊采用H08Mn2SiA焊丝;埋弧焊采用H10Mn2焊丝,焊剂采用SJ101。3、涂装:底漆为环氧富锌底漆(灰色),厚度为70-100μm;面漆为环氧富锌漆(灰色),现场焊接位置涂水性无机富锌漆,颜色为灰色。4、高强度螺栓:大六角头,10.9级,摩擦面抗滑移系数不小于0.50。第五章质量管理体系框架一、质量控制:1、原材料检查钢材进厂后先卸于“待检区”。由质保部检验员对原材料进行检查,首先检查该批钢材“质量保证书”上所写化学成分、机械性能是否达到技术条件的要求,并复核钢材表面质量、外形是否符合标准,同时,需对该批钢材的机械性能进行自检,如全部符合,在钢材表面做出检验合格的认可标记。钢材的检验内容如下:1)钢材的数量和品种是否与订货单符合。2)钢材的质量保证书是否与钢材上打印的记号符合。3)核对钢材的规格尺寸。4)钢材表面质量检验。不论扁钢、钢板和型钢,表面均不允许有结疤、裂纹、折叠和分层等缺陷,钢材表面的锈蚀程度,不得超过其厚度负公差的1/2。5)钢材的堆放:钢材堆放在仓库内,合格钢材应按品种、牌号、规格分类堆放。在最底层垫上道木或石块,防止底部进水,致使钢材锈蚀。2、焊工资格审查进行焊接操作的焊工必须是经培训、考核后合格的焊工。3、产品...
