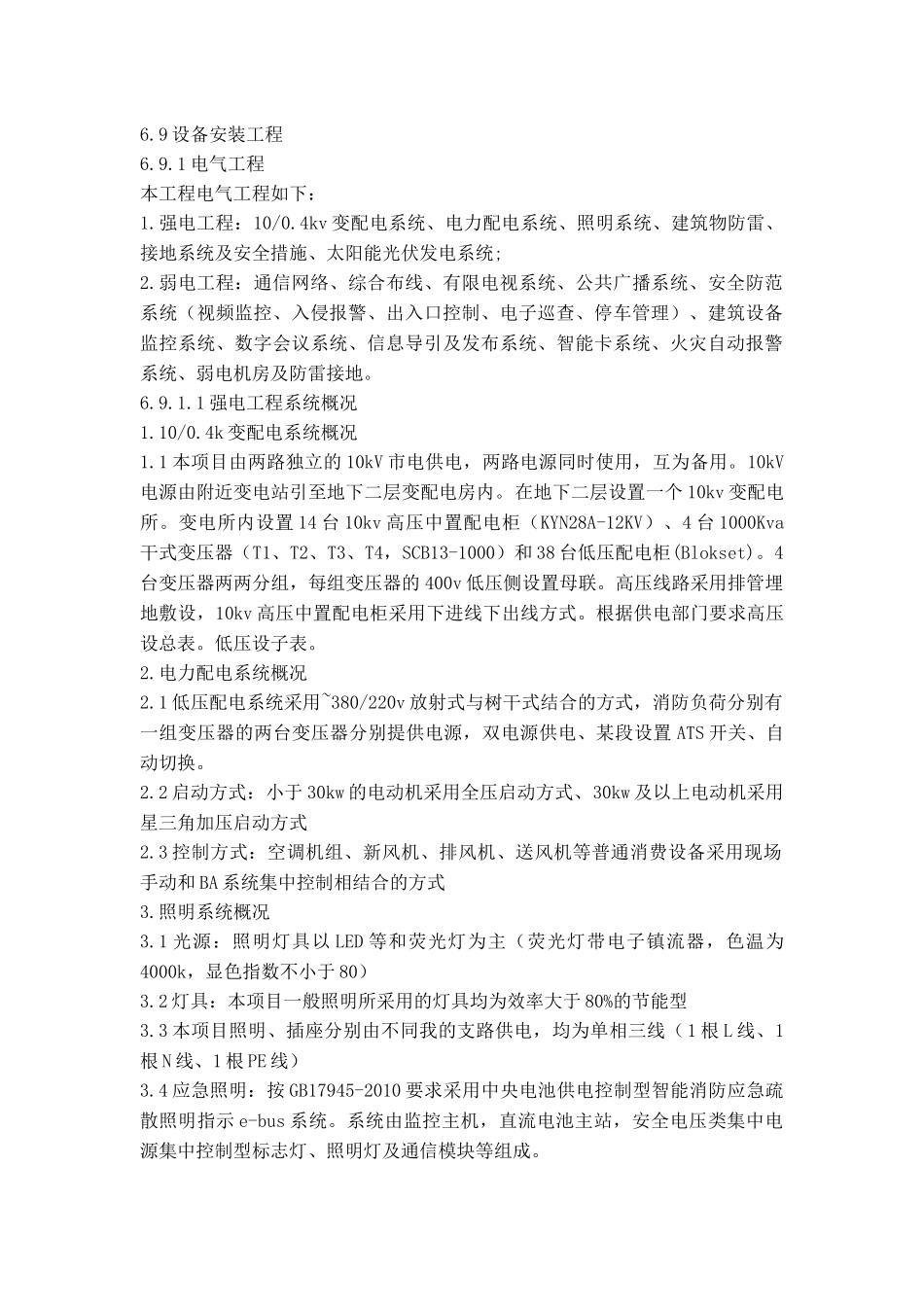

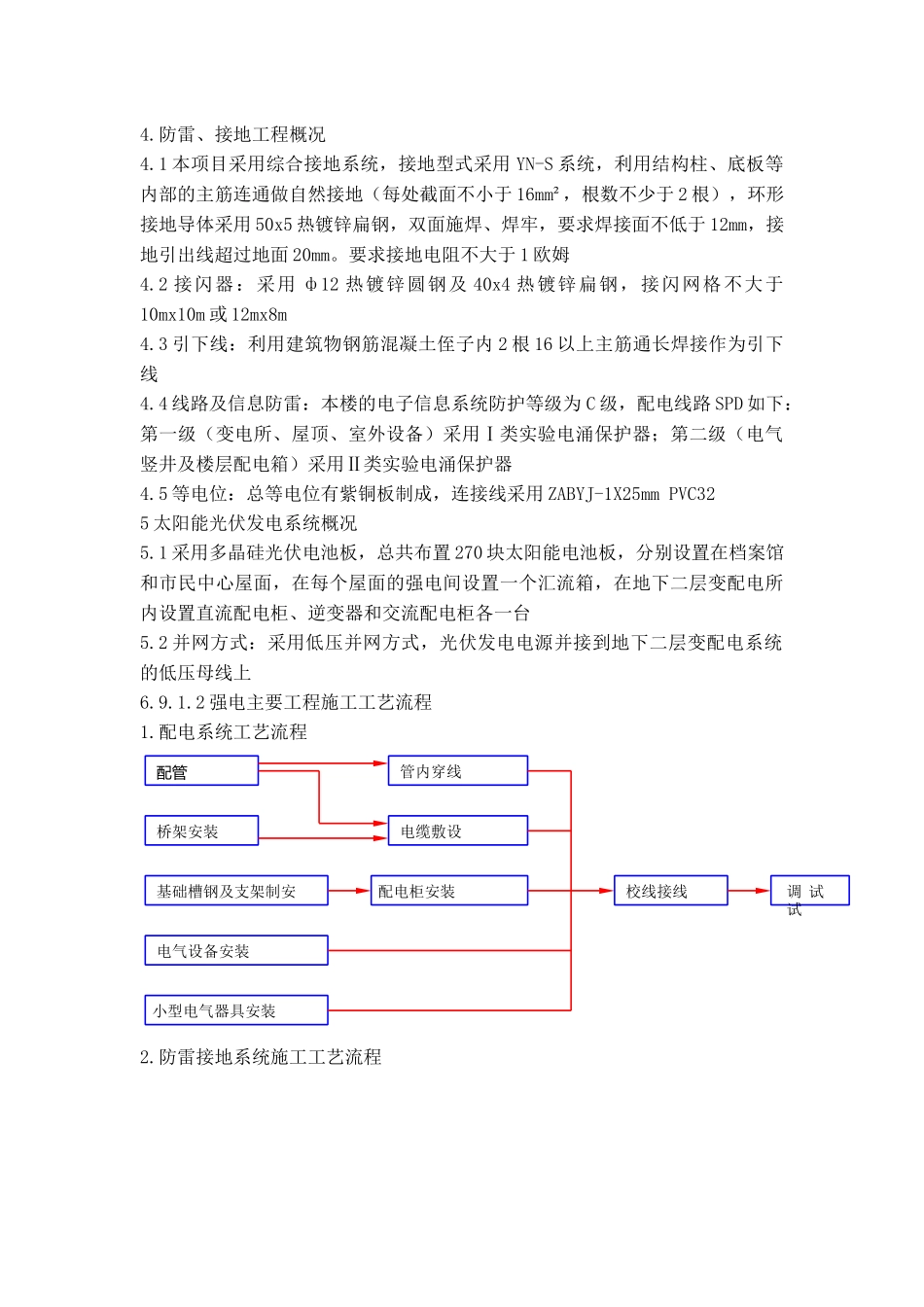

6.9设备安装工程6.9.1电气工程本工程电气工程如下：1.强电工程：10/0.4kv变配电系统、电力配电系统、照明系统、建筑物防雷、接地系统及安全措施、太阳能光伏发电系统;2.弱电工程：通信网络、综合布线、有限电视系统、公共广播系统、安全防范系统（视频监控、入侵报警、出入口控制、电子巡查、停车管理）、建筑设备监控系统、数字会议系统、信息导引及发布系统、智能卡系统、火灾自动报警系统、弱电机房及防雷接地。6.9.1.1强电工程系统概况1.10/0.4k变配电系统概况1.1本项目由两路独立的10kV市电供电，两路电源同时使用，互为备用。10kV电源由附近变电站引至地下二层变配电房内。在地下二层设置一个10kv变配电所。变电所内设置14台10kv高压中置配电柜（KYN28A-12KV）、4台1000Kva干式变压器（T1、T2、T3、T4，SCB13-1000）和38台低压配电柜(Blokset)。4台变压器两两分组，每组变压器的400v低压侧设置母联。高压线路采用排管埋地敷设，10kv高压中置配电柜采用下进线下出线方式。根据供电部门要求高压设总表。低压设子表。2.电力配电系统概况2.1低压配电系统采用~380/220v放射式与树干式结合的方式，消防负荷分别有一组变压器的两台变压器分别提供电源，双电源供电、某段设置ATS开关、自动切换。2.2启动方式：小于30kw的电动机采用全压启动方式、30kw及以上电动机采用星三角加压启动方式2.3控制方式：空调机组、新风机、排风机、送风机等普通消费设备采用现场手动和BA系统集中控制相结合的方式3.照明系统概况3.1光源：照明灯具以LED等和荧光灯为主（荧光灯带电子镇流器，色温为4000k，显色指数不小于80）3.2灯具：本项目一般照明所采用的灯具均为效率大于80%的节能型3.3本项目照明、插座分别由不同我的支路供电，均为单相三线（1根L线、1根N线、1根PE线）3.4应急照明：按GB17945-2010要求采用中央电池供电控制型智能消防应急疏散照明指示e-bus系统。系统由监控主机，直流电池主站，安全电压类集中电源集中控制型标志灯、照明灯及通信模块等组成。配管管内穿线桥架安装电缆敷设配电柜安装电气设备安装基础槽钢及支架制安小型电气器具安装校线接线调试试4.防雷、接地工程概况4.1本项目采用综合接地系统，接地型式采用YN-S系统，利用结构柱、底板等内部的主筋连通做自然接地（每处截面不小于16mm²，根数不少于2根），环形接地导体采用50x5热镀锌扁钢，双面施焊、焊牢，要求焊接面不低于12mm，接地引出线超过地面20mm。要求接地电阻不大于1欧姆4.2接闪器：采用ф12热镀锌圆钢及40x4热镀锌扁钢，接闪网格不大于10mx10m或12mx8m4.3引下线：利用建筑物钢筋混凝土侄子内2根16以上主筋通长焊接作为引下线4.4线路及信息防雷：本楼的电子信息系统防护等级为C级，配电线路SPD如下：第一级（变电所、屋顶、室外设备）采用Ⅰ类实验电涌保护器；第二级（电气竖井及楼层配电箱）采用Ⅱ类实验电涌保护器4.5等电位：总等电位有紫铜板制成，连接线采用ZABYJ-1X25mmPVC325太阳能光伏发电系统概况5.1采用多晶硅光伏电池板，总共布置270块太阳能电池板，分别设置在档案馆和市民中心屋面，在每个屋面的强电间设置一个汇流箱，在地下二层变配电所内设置直流配电柜、逆变器和交流配电柜各一台5.2并网方式：采用低压并网方式，光伏发电电源并接到地下二层变配电系统的低压母线上6.9.1.2强电主要工程施工工艺流程1.配电系统工艺流程2.防雷接地系统施工工艺流程接地极安装接地线敷设接地线连接接地检查井安装避雷引下线安装保护管暗配及支架制安避雷网安装支架制安接地端子安装接地线安装接地网测试电缆运输、贮存电缆检查电缆终端制安装电缆敷设电缆标识试验调整盘（柜）二次回路结线盘（柜）安装送电运行验收设备开箱检查二次搬运基础型钢制安试验调整进出线母排及桥架制安变压器安装送电运行验收变压器开箱检查二次搬运基础型钢制安3.电缆敷设施工工艺流程4.高、低压配电柜安装施工工艺流程5.变压器施工工艺流程6.9.1.3强电工程主要项目施工方法及要点1.电缆型号及敷设方式：本工程高压电缆采用ZRYJV-8.7/15kv交联聚乙烯阻燃电力电缆低压电缆选用交联低烟无卤阻燃电缆WDZA-YJY-0.6/1kv，电力电缆在地下二层、...
