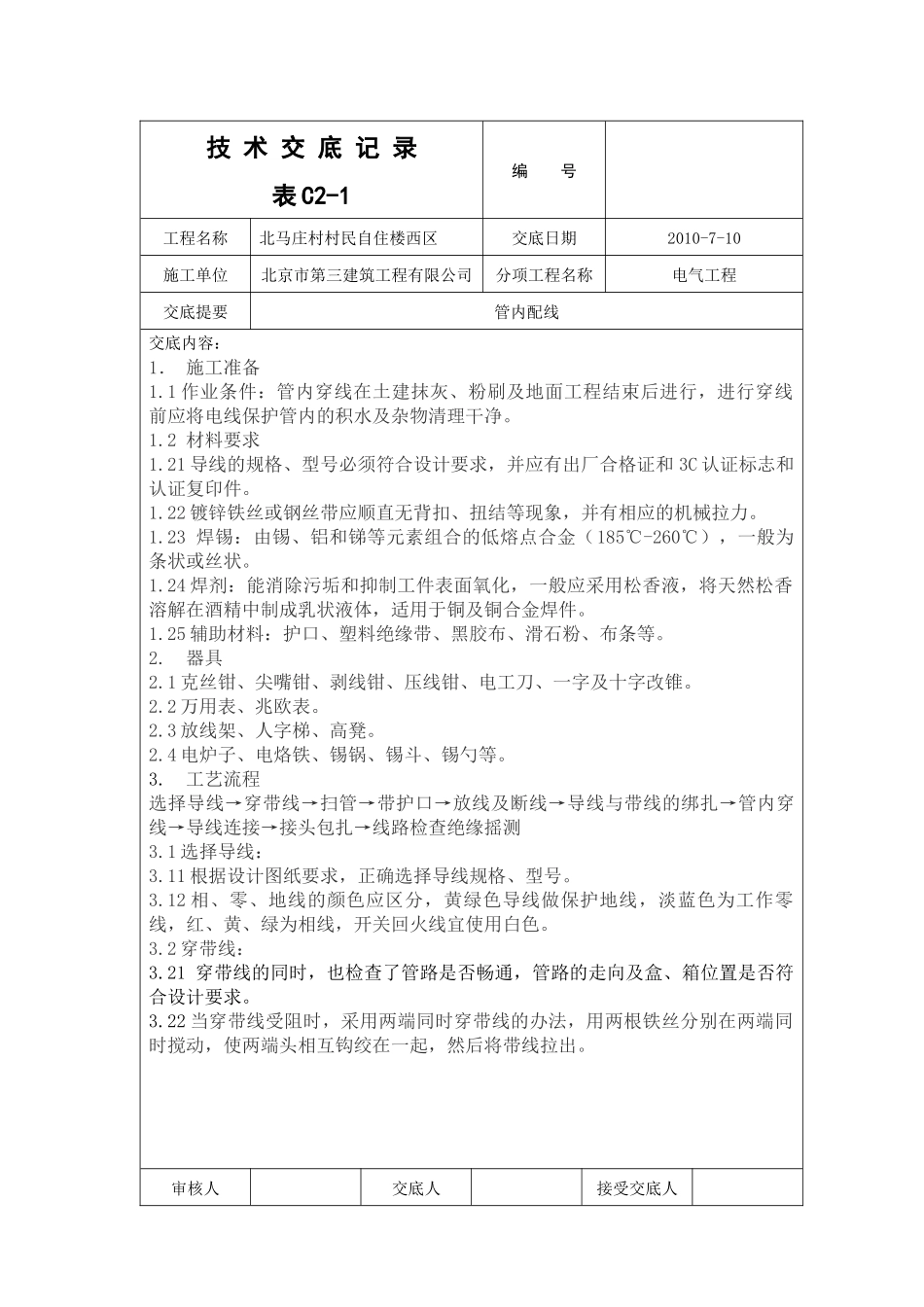

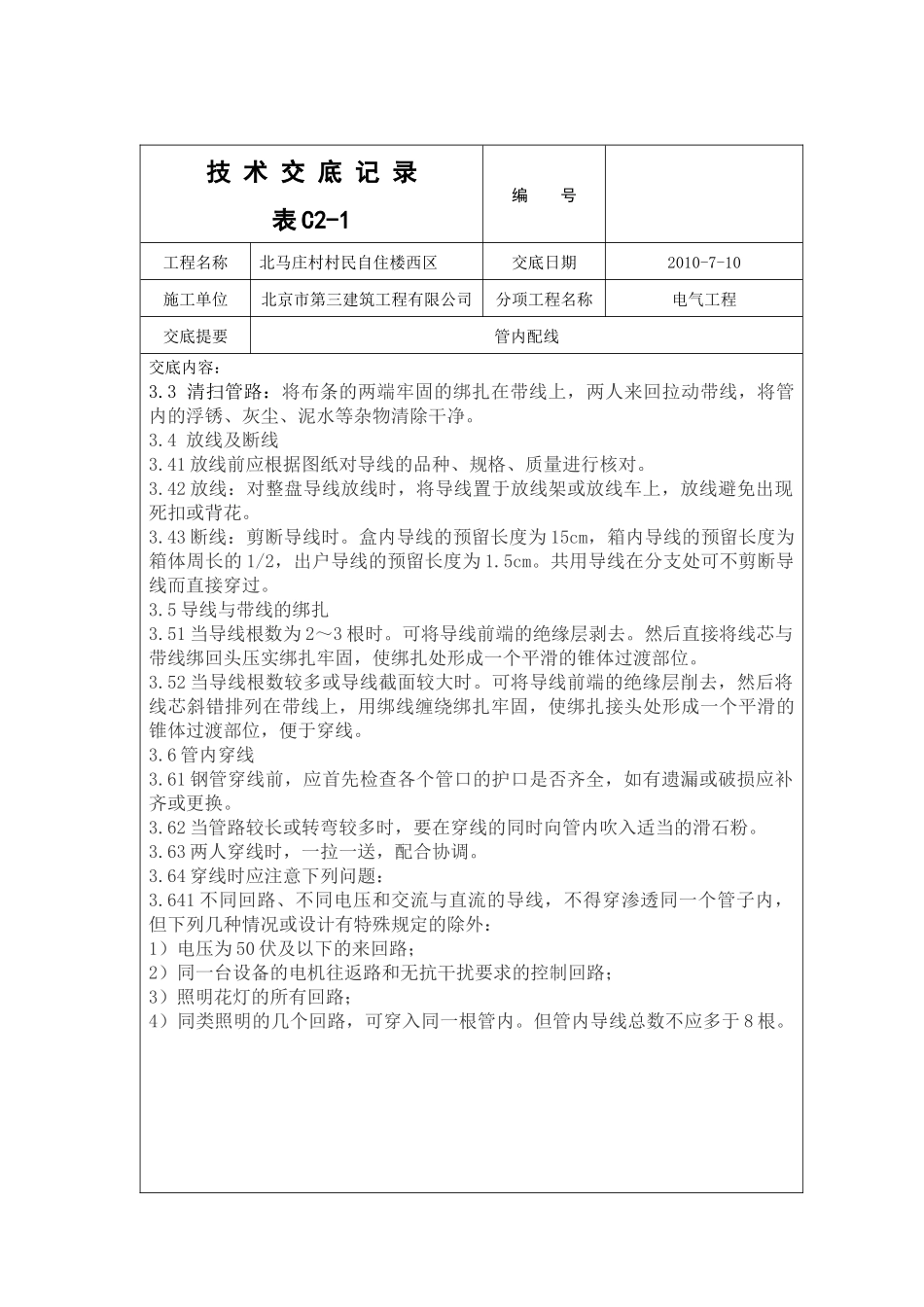

技术交底记录表C2-1编号工程名称北马庄村村民自住楼西区交底日期2010-7-10施工单位北京市第三建筑工程有限公司分项工程名称电气工程交底提要管内配线交底内容：1．施工准备1.1作业条件：管内穿线在土建抹灰、粉刷及地面工程结束后进行，进行穿线前应将电线保护管内的积水及杂物清理干净。1.2材料要求1.21导线的规格、型号必须符合设计要求，并应有出厂合格证和3C认证标志和认证复印件。1.22镀锌铁丝或钢丝带应顺直无背扣、扭结等现象，并有相应的机械拉力。1.23焊锡：由锡、铝和锑等元素组合的低熔点合金（185℃-260℃），一般为条状或丝状。1.24焊剂：能消除污垢和抑制工件表面氧化，一般应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。1.25辅助材料：护口、塑料绝缘带、黑胶布、滑石粉、布条等。2.器具2.1克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2.2万用表、兆欧表。2.3放线架、人字梯、高凳。2.4电炉子、电烙铁、锡锅、锡斗、锡勺等。3.工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测3.1选择导线：3.11根据设计图纸要求，正确选择导线规格、型号。3.12相、零、地线的颜色应区分，黄绿色导线做保护地线，淡蓝色为工作零线，红、黄、绿为相线，开关回火线宜使用白色。3.2穿带线：3.21穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱位置是否符合设计要求。3.22当穿带线受阻时，采用两端同时穿带线的办法，用两根铁丝分别在两端同时搅动，使两端头相互钩绞在一起，然后将带线拉出。审核人交底人接受交底人技术交底记录表C2-1编号工程名称北马庄村村民自住楼西区交底日期2010-7-10施工单位北京市第三建筑工程有限公司分项工程名称电气工程交底提要管内配线交底内容：3.3清扫管路：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内的浮锈、灰尘、泥水等杂物清除干净。3.4放线及断线3.41放线前应根据图纸对导线的品种、规格、质量进行核对。3.42放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免出现死扣或背花。3.43断线：剪断导线时。盒内导线的预留长度为15cm，箱内导线的预留长度为箱体周长的1/2，出户导线的预留长度为1.5cm。共用导线在分支处可不剪断导线而直接穿过。3.5导线与带线的绑扎3.51当导线根数为2～3根时。可将导线前端的绝缘层剥去。然后直接将线芯与带线绑回头压实绑扎牢固，使绑扎处形成一个平滑的锥体过渡部位。3.52当导线根数较多或导线截面较大时。可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一个平滑的锥体过渡部位，便于穿线。3.6管内穿线3.61钢管穿线前，应首先检查各个管口的护口是否齐全，如有遗漏或破损应补齐或更换。3.62当管路较长或转弯较多时，要在穿线的同时向管内吹入适当的滑石粉。3.63两人穿线时，一拉一送，配合协调。3.64穿线时应注意下列问题：3.641不同回路、不同电压和交流与直流的导线，不得穿渗透同一个管子内，但下列几种情况或设计有特殊规定的除外：1）电压为50伏及以下的来回路；2）同一台设备的电机往返路和无抗干扰要求的控制回路；3）照明花灯的所有回路；4）同类照明的几个回路，可穿入同一根管内。但管内导线总数不应多于8根。审核人交底人接受交底人技术交底记录表C2-1编号工程名称北马庄村村民自住楼西区交底日期2010-7-10施工单位北京市第三建筑工程有限公司分项工程名称电气工程交底提要管内配线交底内容：3.642同一交流往返路的导线必须穿于同一钢管内。3.643导线在管内不得有接头和扭结，其接头应在接线盒内连接。3.644管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%3.645导线穿入钢管时，管口处应装设护口保护导线；在不进入接线盒（箱）的垂直管口，导线后应将管口密封。3.646敷设于垂直管线中的导线，当超过下列长度时应在管口处和接线盒中加以固定：1）截面积为50mm及以下的导线为30m；2）截面积为70～95mm的导线为20m；3）截面积为180～240mm之间的导线为18m；3.647导线在变形缝处。补偿装...
