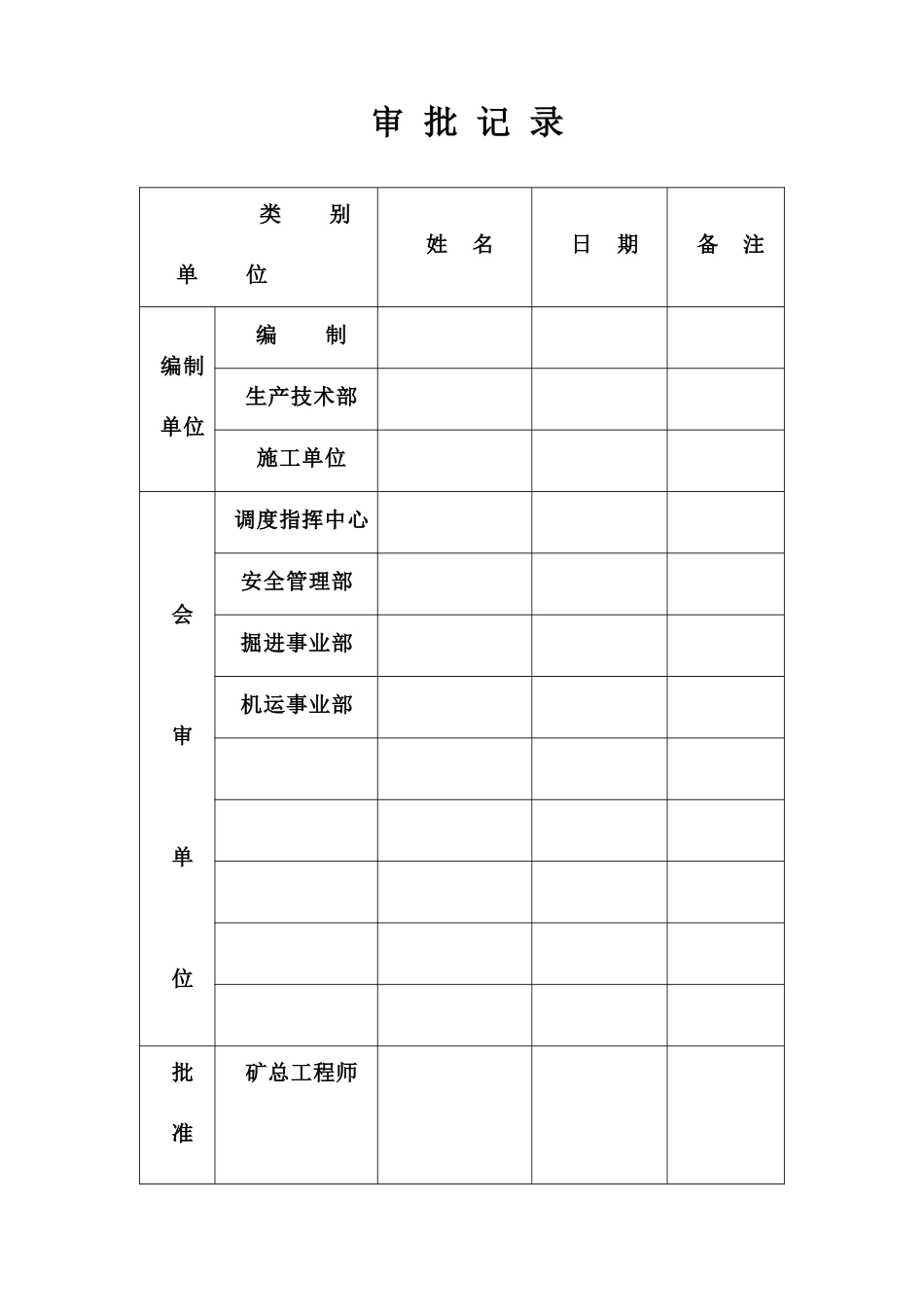

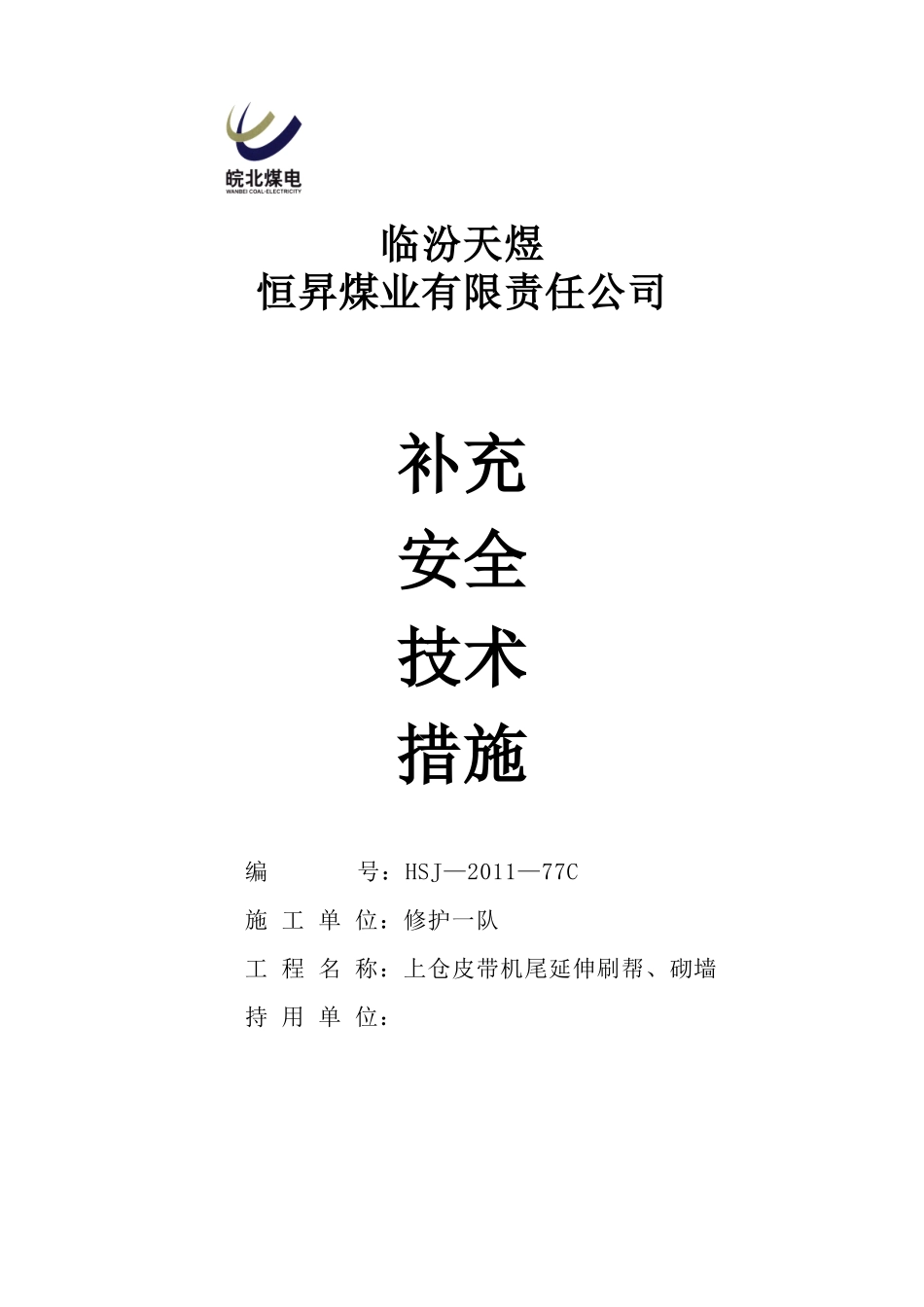

临汾天煜恒昇煤业有限责任公司补充安全技术措施编号：HSJ—2011—77C施工单位：修护一队工程名称：上仓皮带机尾延伸刷帮、砌墙持用单位：审批记录类别单位姓名日期备注编制单位编制生产技术部施工单位会审单位调度指挥中心安全管理部掘进事业部机运事业部批准矿总工程师人审批意见上仓皮带机尾延伸刷帮补充安全技术措施上仓皮带机尾延伸卧底、刷帮工程已基本结束，但因原设计卧底量不够，皮带机尾基础需向下再卧1.5m。为保证施工质量和安全，特编制施工安全措施如下：1、原墙体加固：加固范围为原砌墙墙体，加固方式为锚梁。锚杆采用ø18×1800mm左旋无纵筋等强螺纹钢锚杆，间排距1×1m，配合“W”钢带，“W”钢带要求两端搭接、锚杆压茬，每眼2卷MSK2340型树脂锚固剂，抗拔力≮100KN。2、卧底：离原墙基础0.2m卧底，卧底深度1.5m。3、支护：卧底后，帮部采用锚网梁-喷支护。帮部锚杆采用φ18mm×1800mm左旋无纵筋等强螺纹钢锚杆,间、排距为：1000mm×1000mm。网：采用菱形金属网。锚固剂：采用MSK2340型树脂锚固剂，每眼2卷，锚固力≮60KN,预紧力矩≮80N.m；梯形梁：φ12mm钢筋焊制，长度与巷道高、宽相宜。浇皮带机基础前，对帮部喷浆支护。4、按机运部提供图纸，严格以皮带机中心线为中，将皮带机尾校正位置，打地锚固定。采用φ20mm×1800mm左旋无纵筋等强螺纹钢锚杆,每眼2卷MSK2340型树脂锚固剂，锚固力≮60KN,预紧力矩≮80N.m。5、本措施作为《上仓皮带机尾延伸刷帮、砌墙安全技术措施》的补充安全技术措施，与其合并贯彻、执行，未尽事项严格按《煤矿安全规程》及有关规定执行。
