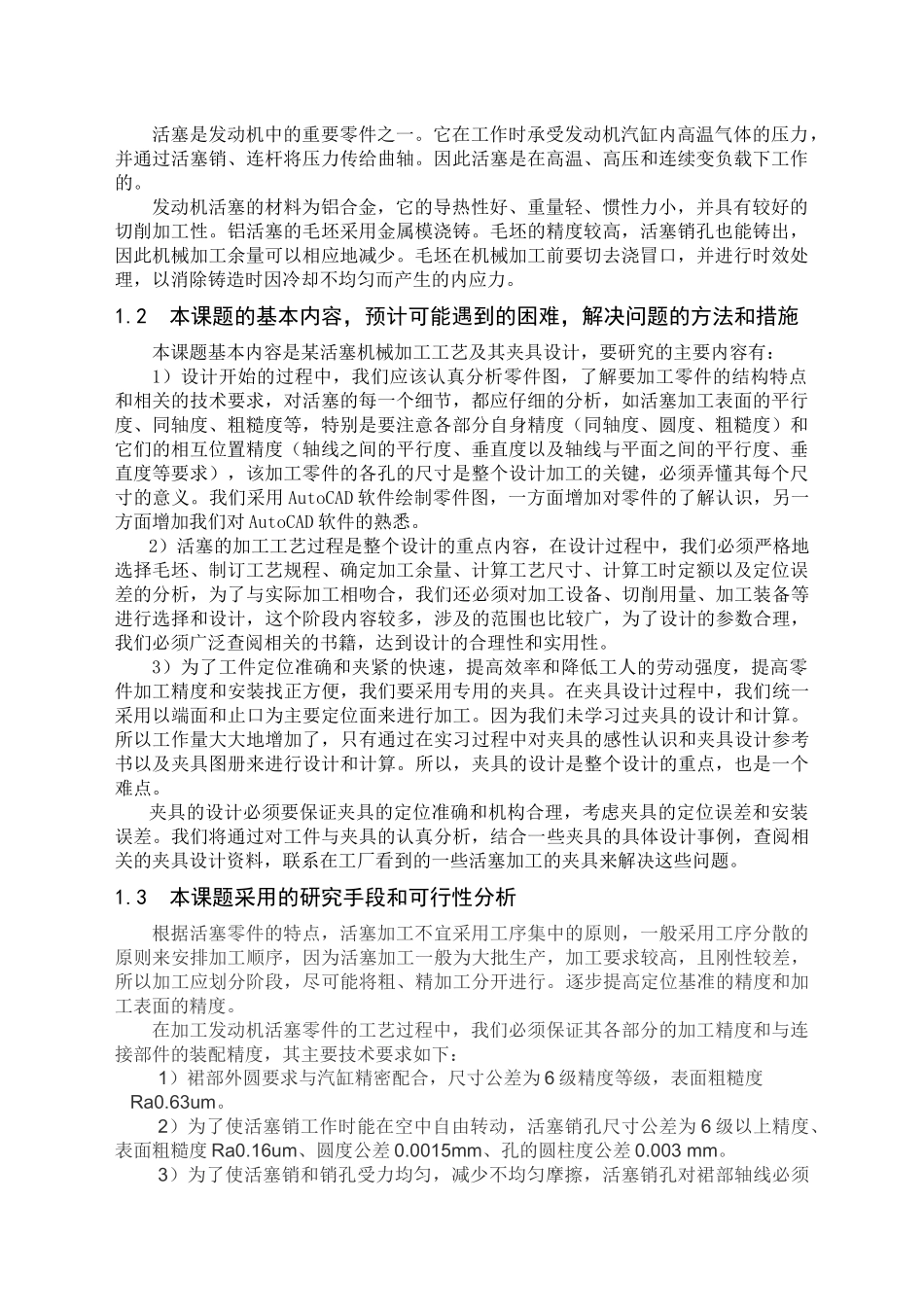

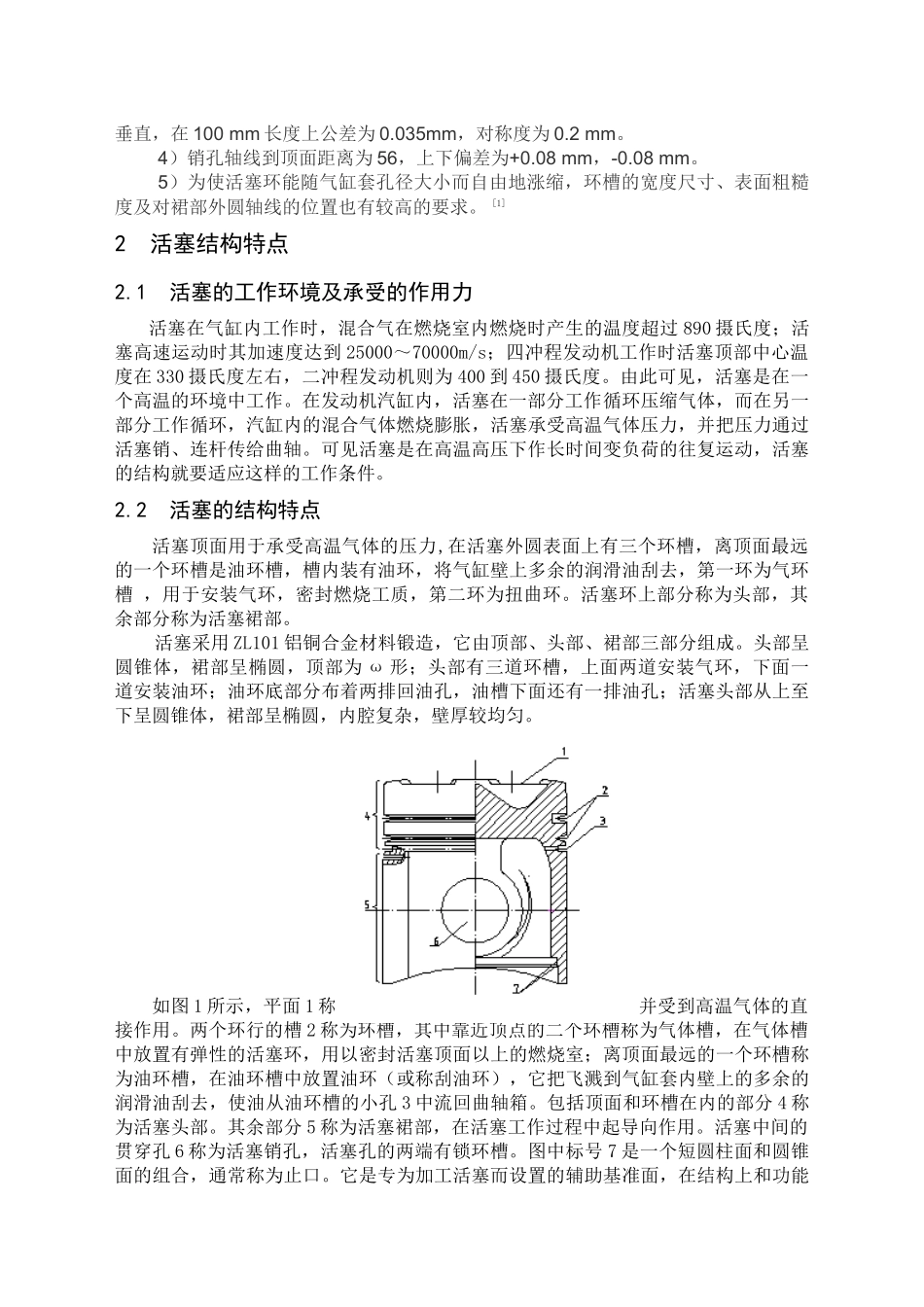

活塞的机械加工工艺及夹具设计摘要：本设计通过对内燃机铝活塞加工技术的发展、活塞的工作环境以及结构特点的分析，确定了活塞的加工过程及加工方案，其中主要包括：生产纲领和生产类型的确定、材料的选择、毛坯的制造方法、机械加工余量的确定、各加工工序切削用量的确定、工序时间的计算以及工序卡片的编制。最后，进一步选择并设计了两套典型的机床夹具，精镗销孔夹具设计和钻油孔夹具设计，其中主要包括：定位方案与夹紧方案的设计，分度装置的设计、两套夹具的工作原理以及在夹具设计过程中应该注意的问题。经过设计分析和论证，活塞的工艺设计与夹具设计是可行的。关键词：活塞、工序、机床夹具、机械加工、定位夹紧、分度装置DesignoftheMachiningProcessonthePistonandFixtureStudent：GuoWeiTutor：DongLiang(CollegeofScienceandTechnology,HunanAgriculturalUniversity,Changsha410128,China)Abstract:Inthepaperofthisgraduationdesign,throughthecomprehensiveexplicationofthedevelopingofaluminumpistonoftheinternal-combustionenginewhosethemachiningtechnologies,thesurroundingofworkingandtheanalysisofstructuralofthepiston.Itisconformedthetechnologyprocessandarrangeforprocessofpiston.Itmainlyincludes:produceoutlineandproducetypetobeconformed,choosematerial,themanufacturingmethodofthesemi-finishedproductofmaterial,theamountofremainingofmachineprocesstobeconformed,thecuttingdosageofeachprocesstobeconformed,calculatedtheworkingproceduretimeanddrawuptheworkingprocedure.Lastly,choseanddesignedtwosetsoftypicalmodeloftoolmachinetongs,designedthetongsofdrillingtheoilboreanddesignedthetongsofthemillingmachine.Itmainlyincludesamongthem:thepositionprojectandthepressuredesigned,thecetdegreedesign,twosetsofwrokprinciplesoftongsesandwhatwemustbenoticeintheprocessofthepistondesign.Throughtheanalysisandargument,theartsandcraftsdesignandthetongsdesignofthepistonisviable.Keywords:piston;porkingprocedure;machinetongs;manufactureprocesstechnology;locatingandclamping;indexingdevice1绪论1.1本课题的研究意义，国内外研究现状、水平和发展趋势活塞是发动机中的重要零件之一。它在工作时承受发动机汽缸内高温气体的压力，并通过活塞销、连杆将压力传给曲轴。因此活塞是在高温、高压和连续变负载下工作的。发动机活塞的材料为铝合金，它的导热性好、重量轻、惯性力小，并具有较好的切削加工性。铝活塞的毛坯采用金属模浇铸。毛坯的精度较高，活塞销孔也能铸出，因此机械加工余量可以相应地减少。毛坯在机械加工前要切去浇冒口，并进行时效处理，以消除铸造时因冷却不均匀而产生的内应力。1.2本课题的基本内容，预计可能遇到的困难，解决问题的方法和措施本课题基本内容是某活塞机械加工工艺及其夹具设计，要研究的主要内容有：1）设计开始的过程中，我们应该认真分析零件图，了解要加工零件的结构特点和相关的技术要求，对活塞的每一个细节，都应仔细的分析，如活塞加工表面的平行度、同轴度、粗糙度等，特别是要注意各部分自身精度（同轴度、圆度、粗糙度）和它们的相互位置精度（轴线之间的平行度、垂直度以及轴线与平面之间的平行度、垂直度等要求），该加工零件的各孔的尺寸是整个设计加工的关键，必须弄懂其每个尺寸的意义。我们采用AutoCAD软件绘制零件图，一方面增加对零件的了解认识，另一方面增加我们对AutoCAD软件的熟悉。2）活塞的加工工艺过程是整个设计的重点内容，在设计过程中，我们必须严格地选择毛坯、制订工艺规程、确定加工余量、计算工艺尺寸、计算工时定额以及定位误差的分析，为了与实际加工相吻合，我们还必须对加工设备、切削用量、加工装备等进行选择和设计，这个阶段内容较多，涉及的范围也比较广，为了设计的参数合理，我们必须广泛查阅相关的书籍，达到设计的合理性和实用性。3）为了工件定位准确和夹紧的快速，提高效率和降低工人的劳动强度，提高零件加工精度和安装...
