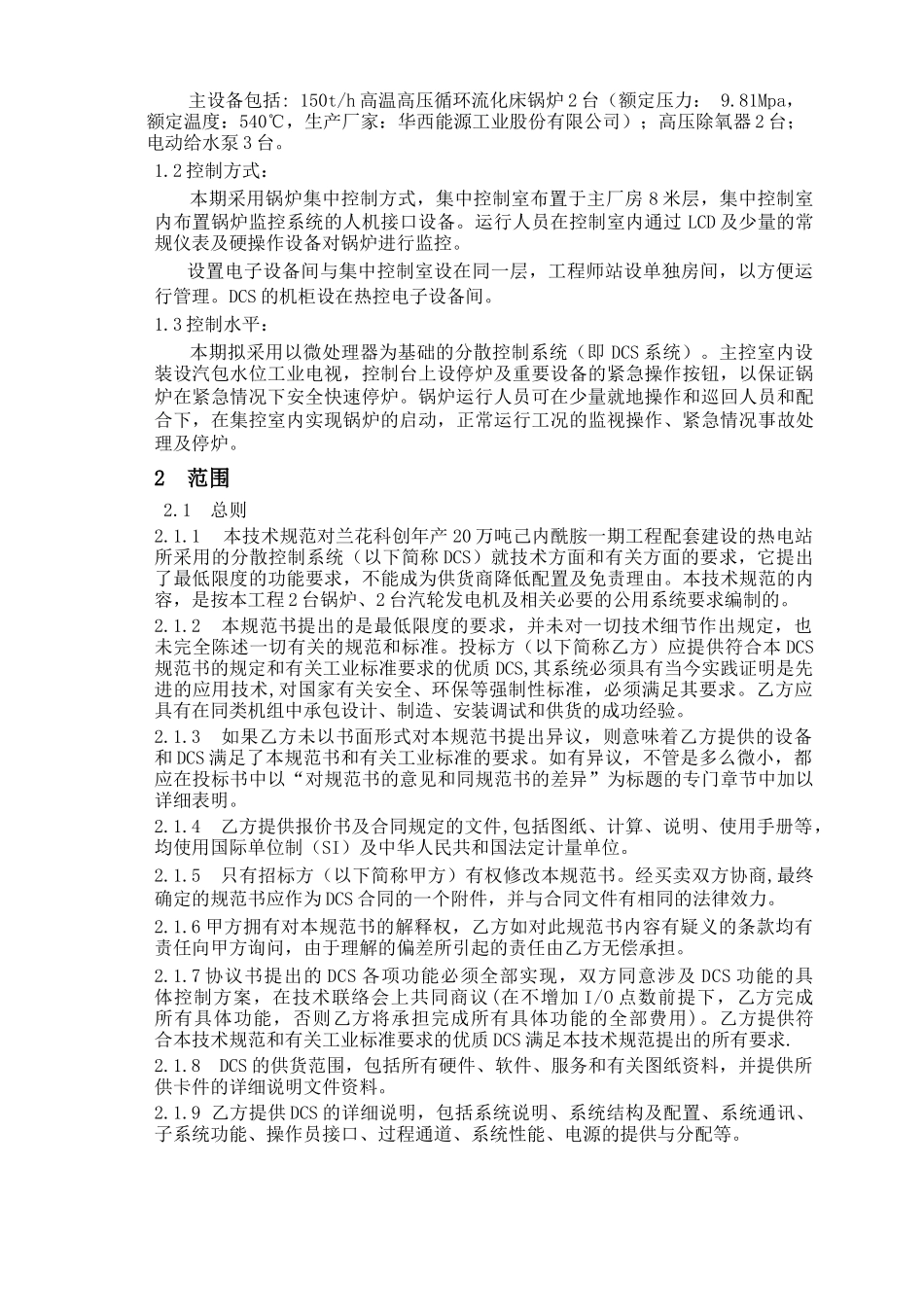

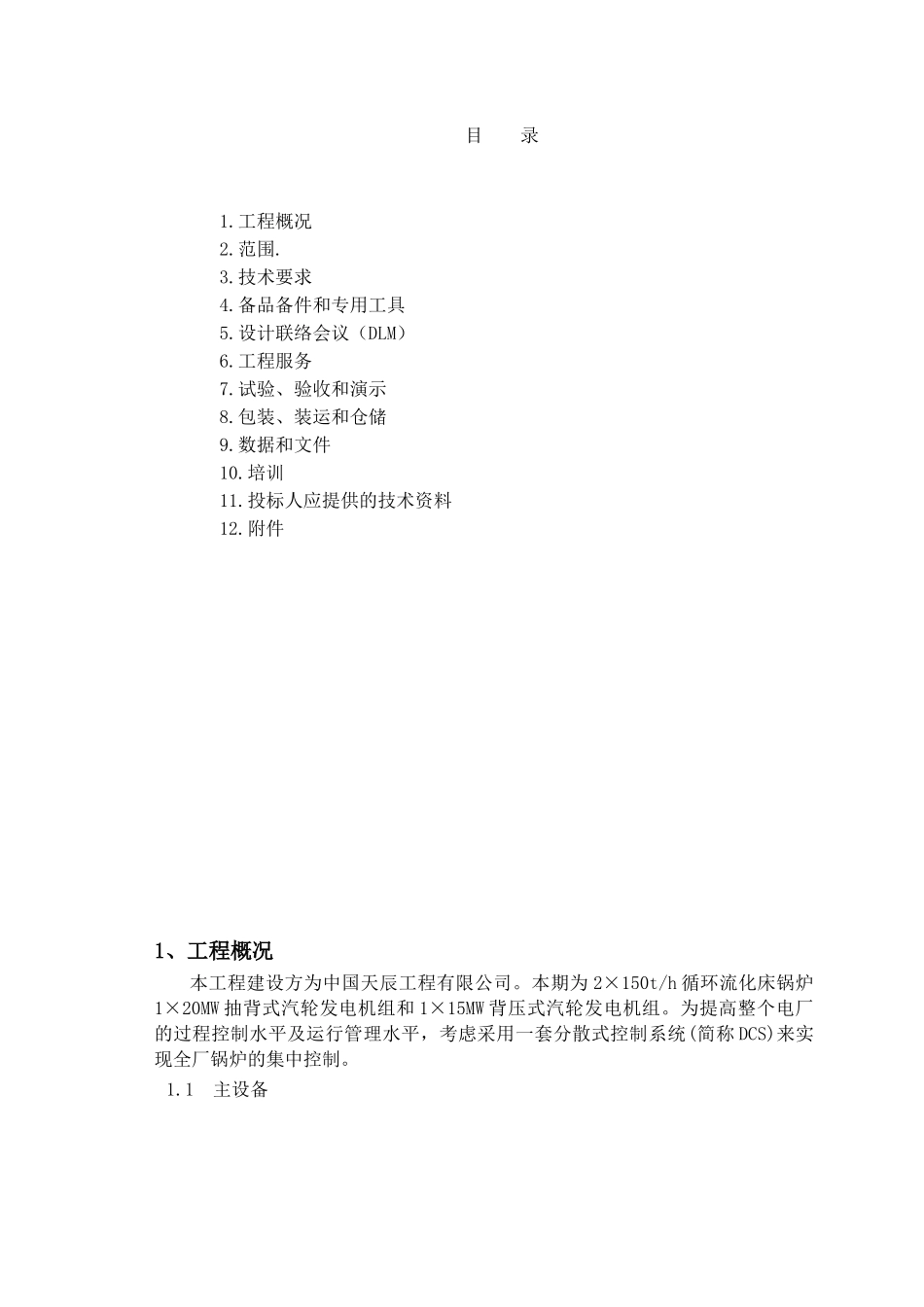

分散控制(DCS)系统技术规范书日期：2013.08.15版次：0版兰花科创年产20万吨己内酰胺一期工程分散控制(DCS)系统技术规范书DOC.NO:02013-8-15用于招标版次.日期说明设计校对审核审定目录1.工程概况2.范围.3.技术要求4.备品备件和专用工具5.设计联络会议（DLM）6.工程服务7.试验、验收和演示8.包装、装运和仓储9.数据和文件10.培训11.投标人应提供的技术资料12.附件1、工程概况本工程建设方为中国天辰工程有限公司。本期为2×150t/h循环流化床锅炉1×20MW抽背式汽轮发电机组和1×15MW背压式汽轮发电机组。为提高整个电厂的过程控制水平及运行管理水平，考虑采用一套分散式控制系统(简称DCS)来实现全厂锅炉的集中控制。1.1主设备主设备包括:150t/h高温高压循环流化床锅炉2台（额定压力：9.81Mpa，额定温度：540℃，生产厂家：华西能源工业股份有限公司）；高压除氧器2台；电动给水泵3台。1.2控制方式：本期采用锅炉集中控制方式，集中控制室布置于主厂房8米层，集中控制室内布置锅炉监控系统的人机接口设备。运行人员在控制室内通过LCD及少量的常规仪表及硬操作设备对锅炉进行监控。设置电子设备间与集中控制室设在同一层，工程师站设单独房间，以方便运行管理。DCS的机柜设在热控电子设备间。1.3控制水平：本期拟采用以微处理器为基础的分散控制系统（即DCS系统）。主控室内设装设汽包水位工业电视，控制台上设停炉及重要设备的紧急操作按钮，以保证锅炉在紧急情况下安全快速停炉。锅炉运行人员可在少量就地操作和巡回人员和配合下，在集控室内实现锅炉的启动，正常运行工况的监视操作、紧急情况事故处理及停炉。2范围2.1总则2.1.1本技术规范对兰花科创年产20万吨己内酰胺一期工程配套建设的热电站所采用的分散控制系统（以下简称DCS）就技术方面和有关方面的要求，它提出了最低限度的功能要求，不能成为供货商降低配置及免责理由。本技术规范的内容，是按本工程2台锅炉、2台汽轮发电机及相关必要的公用系统要求编制的。2.1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未完全陈述一切有关的规范和标准。投标方（以下简称乙方）应提供符合本DCS规范书的规定和有关工业标准要求的优质DCS,其系统必须具有当今实践证明是先进的应用技术,对国家有关安全、环保等强制性标准，必须满足其要求。乙方应具有在同类机组中承包设计、制造、安装调试和供货的成功经验。2.1.3如果乙方未以书面形式对本规范书提出异议，则意味着乙方提供的设备和DCS满足了本规范书和有关工业标准的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细表明。2.1.4乙方提供报价书及合同规定的文件,包括图纸、计算、说明、使用手册等，均使用国际单位制（SI）及中华人民共和国法定计量单位。2.1.5只有招标方（以下简称甲方）有权修改本规范书。经买卖双方协商,最终确定的规范书应作为DCS合同的一个附件，并与合同文件有相同的法律效力。2.1.6甲方拥有对本规范书的解释权，乙方如对此规范书内容有疑义的条款均有责任向甲方询问，由于理解的偏差所引起的责任由乙方无偿承担。2.1.7协议书提出的DCS各项功能必须全部实现，双方同意涉及DCS功能的具体控制方案，在技术联络会上共同商议(在不增加I/O点数前提下，乙方完成所有具体功能，否则乙方将承担完成所有具体功能的全部费用)。乙方提供符合本技术规范和有关工业标准要求的优质DCS满足本技术规范提出的所有要求.2.1.8DCS的供货范围，包括所有硬件、软件、服务和有关图纸资料，并提供所供卡件的详细说明文件资料。2.1.9乙方提供DCS的详细说明，包括系统说明、系统结构及配置、系统通讯、子系统功能、操作员接口、过程通道、系统性能、电源的提供与分配等。2.2乙方工作范围2.2.1乙方负责设计、制造、装配、检查、试验、运输、现场安装指导及调试，所提供的控制系统需保证发电厂的安全、可靠和经济运行，并符合与此相关的所有标准和细则的规定。为此，乙方应委托有资质的设计单位进行SAMA图和逻辑框图的详细设计，在设计的基础上进行DCS系统的软件组态、编程和调试，负责系统的组态生成,定...
