上海汽车检具(测量支架)技术要求130830VIP免费

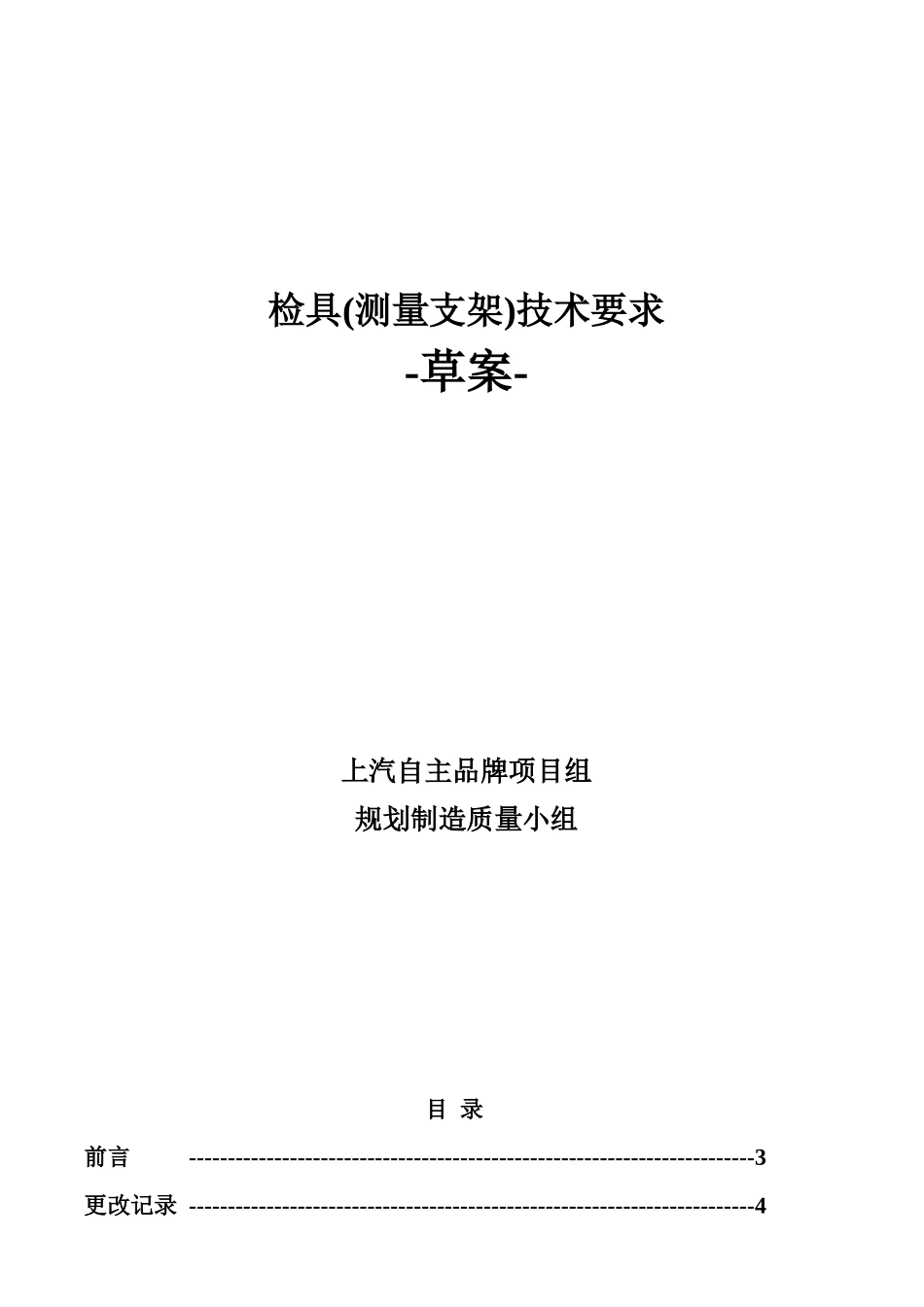

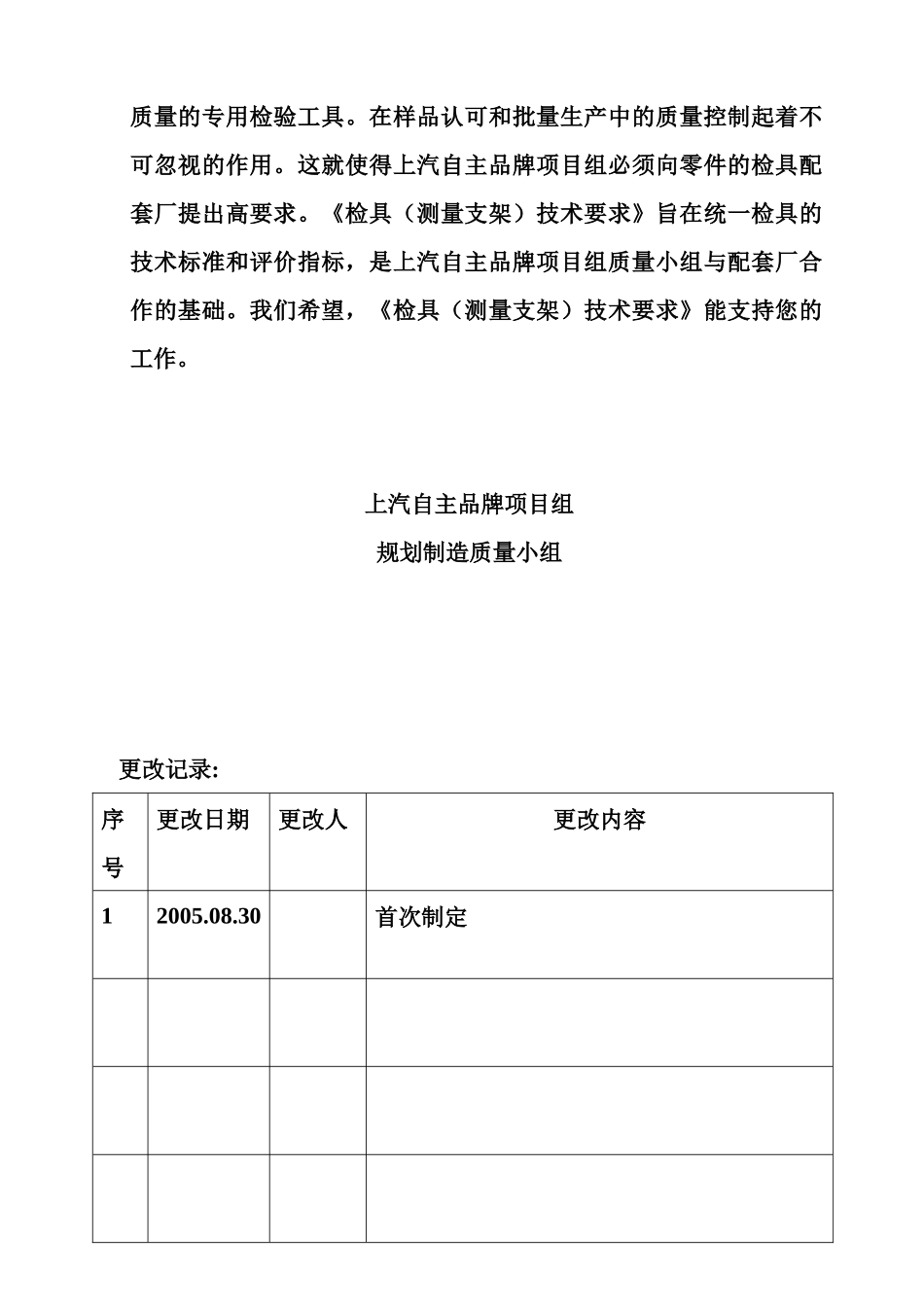

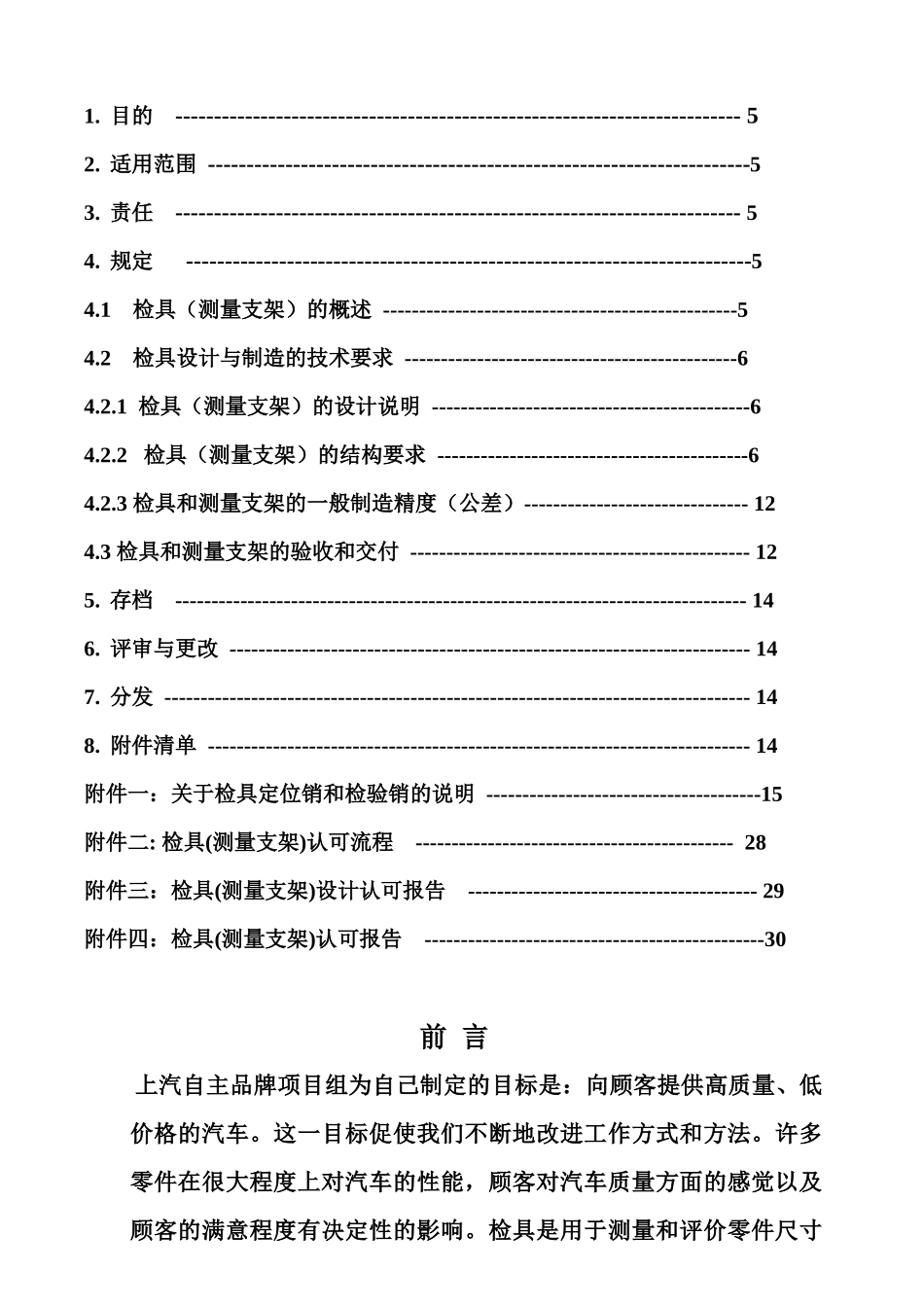

检具(测量支架)技术要求-草案-上汽自主品牌项目组规划制造质量小组目录前言-------------------------------------------------------------------------3更改记录-------------------------------------------------------------------------41.目的-------------------------------------------------------------------------52.适用范围----------------------------------------------------------------------53.责任-------------------------------------------------------------------------54.规定-------------------------------------------------------------------------54.1检具（测量支架）的概述-------------------------------------------------54.2检具设计与制造的技术要求----------------------------------------------64.2.1检具（测量支架）的设计说明--------------------------------------------64.2.2检具（测量支架）的结构要求-------------------------------------------64.2.3检具和测量支架的一般制造精度（公差）-------------------------------124.3检具和测量支架的验收和交付-----------------------------------------------125.存档-------------------------------------------------------------------------------146.评审与更改------------------------------------------------------------------------147.分发---------------------------------------------------------------------------------148.附件清单---------------------------------------------------------------------------14附件一：关于检具定位销和检验销的说明--------------------------------------15附件二:检具(测量支架)认可流程--------------------------------------------28附件三：检具(测量支架)设计认可报告----------------------------------------29附件四：检具(测量支架)认可报告-----------------------------------------------30前言上汽自主品牌项目组为自己制定的目标是：向顾客提供高质量、低价格的汽车。这一目标促使我们不断地改进工作方式和方法。许多零件在很大程度上对汽车的性能，顾客对汽车质量方面的感觉以及顾客的满意程度有决定性的影响。检具是用于测量和评价零件尺寸质量的专用检验工具。在样品认可和批量生产中的质量控制起着不可忽视的作用。这就使得上汽自主品牌项目组必须向零件的检具配套厂提出高要求。《检具（测量支架）技术要求》旨在统一检具的技术标准和评价指标，是上汽自主品牌项目组质量小组与配套厂合作的基础。我们希望，《检具（测量支架）技术要求》能支持您的工作。上汽自主品牌项目组规划制造质量小组更改记录:序号更改日期更改人更改内容12005.08.30首次制定1.目的通过制订《检具(测量支架)技术要求》，使检具(测量支架)在规划、设计与制造、验收与使用时，能够遵循统一的技术标准和评价指标。2．适用范围本技术要求适用于上汽自主品牌项目组车身检具及对零件型面尺寸或装配尺寸与车身坐标系统有关联的内外饰件的检具。3.责任上汽自主品牌项目组规划制造质量小组负责本技术要求的编制、维护、升级及分发等工作。上汽自主品牌项目组的零件供应商负责本技术要求在检具(测量支架)规划、设计、制造、验收和使用过程中的贯彻和执行。4.规定4.1检具（测量支架）的概述4.1.1检具（测量支架）的定义检具是一种用来测量和评价零件尺寸质量的专用检验设备。在零件生产现场,通过检具实现对零件的在线检测,为此需要将零件准确地安装于检具上,然后通过目测,或测量表,或卡尺对零件型面,周边进行检查,也可以借助检验销或目测对零件上不同性质的孔及零件与零件之间的联接位置进行目检，从而保证在试生产及起步生产时实现零件质量状态的快速判断。在此情况下，通过目检或测量可以判断:零件轮廓周边大小和形状区域以及相对位置与通过CAD/CAM直接加工的检具理论值之间的偏差。对于零件上的某些极其重要的功能性尺寸，还能利用检具进行数值检测。通常不能借助检具直接获得零件基于车身坐标系统精确的坐标值,而是将...
