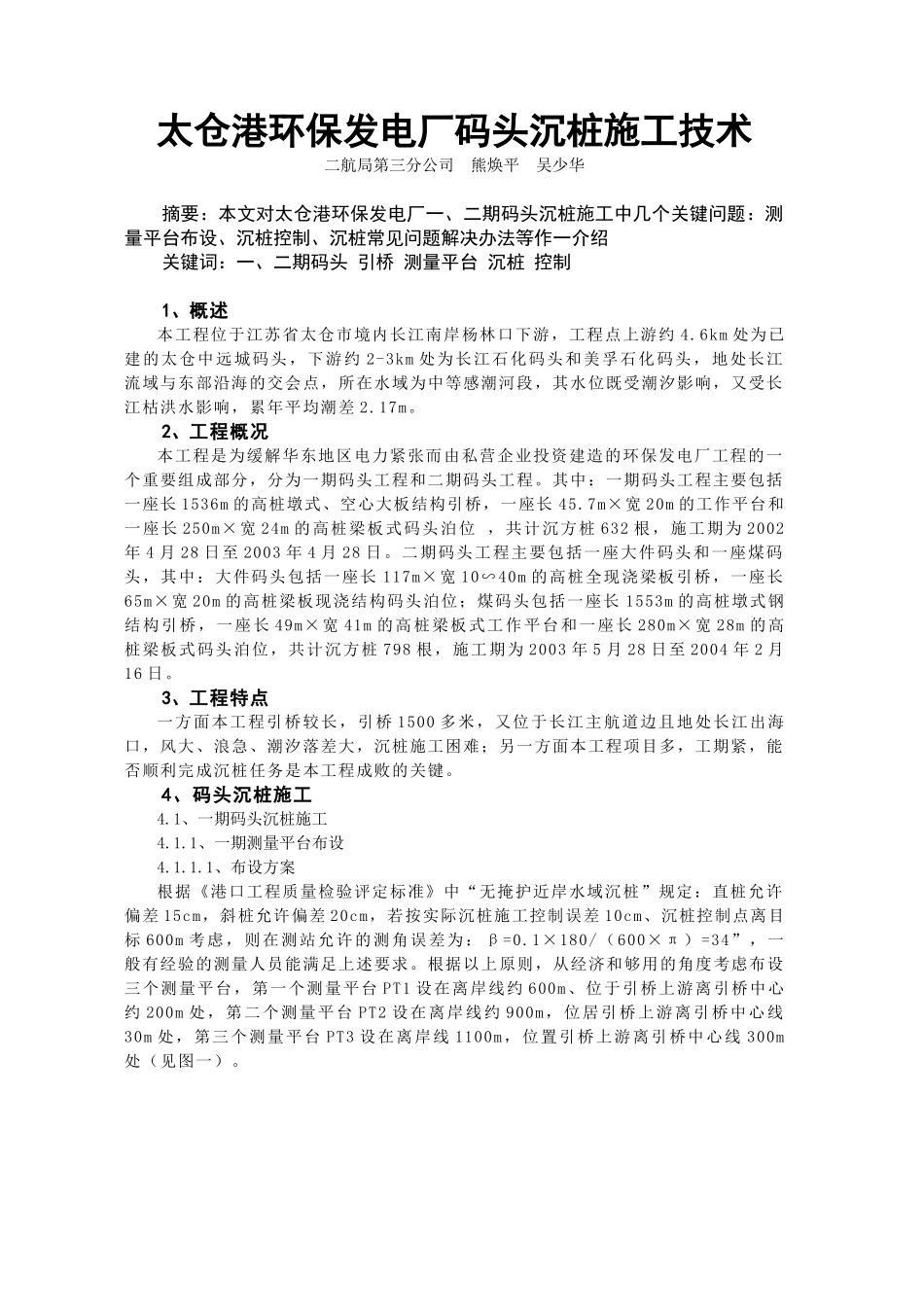

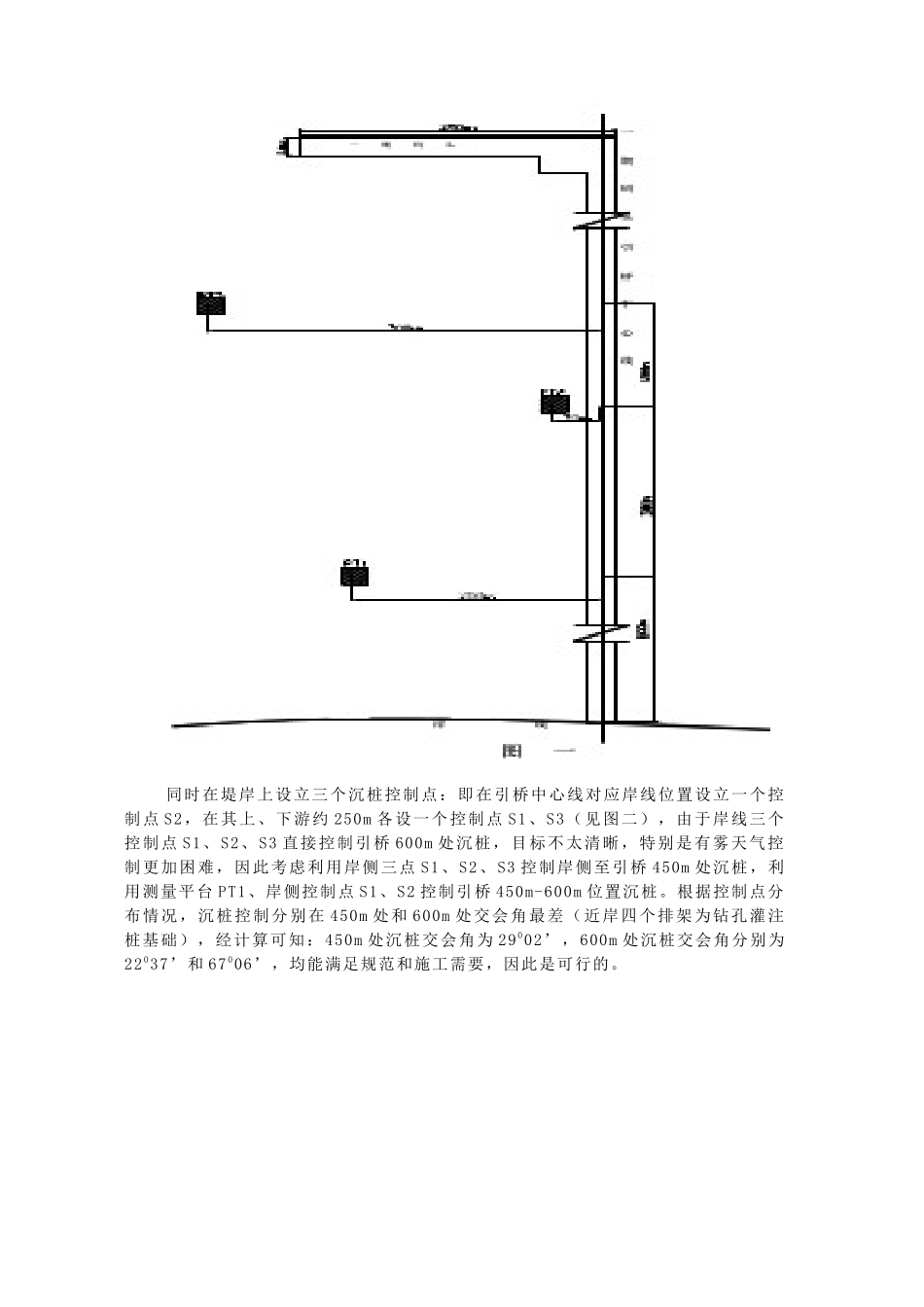

太仓港环保发电厂码头沉桩施工技术二航局第三分公司熊焕平吴少华摘要：本文对太仓港环保发电厂一、二期码头沉桩施工中几个关键问题：测量平台布设、沉桩控制、沉桩常见问题解决办法等作一介绍关键词：一、二期码头引桥测量平台沉桩控制1、概述本工程位于江苏省太仓市境内长江南岸杨林口下游，工程点上游约4.6km处为已建的太仓中远城码头，下游约2-3km处为长江石化码头和美孚石化码头，地处长江流域与东部沿海的交会点，所在水域为中等感潮河段，其水位既受潮汐影响，又受长江枯洪水影响，累年平均潮差2.17m。2、工程概况本工程是为缓解华东地区电力紧张而由私营企业投资建造的环保发电厂工程的一个重要组成部分，分为一期码头工程和二期码头工程。其中：一期码头工程主要包括一座长1536m的高桩墩式、空心大板结构引桥，一座长45.7m×宽20m的工作平台和一座长250m×宽24m的高桩梁板式码头泊位，共计沉方桩632根，施工期为2002年4月28日至2003年4月28日。二期码头工程主要包括一座大件码头和一座煤码头，其中：大件码头包括一座长117m×宽10∽40m的高桩全现浇梁板引桥，一座长65m×宽20m的高桩梁板现浇结构码头泊位；煤码头包括一座长1553m的高桩墩式钢结构引桥，一座长49m×宽41m的高桩梁板式工作平台和一座长280m×宽28m的高桩梁板式码头泊位，共计沉方桩798根，施工期为2003年5月28日至2004年2月16日。3、工程特点一方面本工程引桥较长，引桥1500多米，又位于长江主航道边且地处长江出海口，风大、浪急、潮汐落差大，沉桩施工困难；另一方面本工程项目多，工期紧，能否顺利完成沉桩任务是本工程成败的关键。4、码头沉桩施工4.1、一期码头沉桩施工4.1.1、一期测量平台布设4.1.1.1、布设方案根据《港口工程质量检验评定标准》中“无掩护近岸水域沉桩”规定：直桩允许偏差15cm，斜桩允许偏差20cm，若按实际沉桩施工控制误差10cm、沉桩控制点离目标600m考虑，则在测站允许的测角误差为：β=0.1×180/（600×π）=34”，一般有经验的测量人员能满足上述要求。根据以上原则，从经济和够用的角度考虑布设三个测量平台，第一个测量平台PT1设在离岸线约600m、位于引桥上游离引桥中心约200m处，第二个测量平台PT2设在离岸线约900m，位居引桥上游离引桥中心线30m处，第三个测量平台PT3设在离岸线1100m，位置引桥上游离引桥中心线300m处（见图一）。同时在堤岸上设立三个沉桩控制点：即在引桥中心线对应岸线位置设立一个控制点S2，在其上、下游约250m各设一个控制点S1、S3（见图二），由于岸线三个控制点S1、S2、S3直接控制引桥600m处沉桩，目标不太清晰，特别是有雾天气控制更加困难，因此考虑利用岸侧三点S1、S2、S3控制岸侧至引桥450m处沉桩，利用测量平台PT1、岸侧控制点S1、S2控制引桥450m-600m位置沉桩。根据控制点分布情况，沉桩控制分别在450m处和600m处交会角最差（近岸四个排架为钻孔灌注桩基础），经计算可知：450m处沉桩交会角为29002’，600m处沉桩交会角分别为22037’和67006’，均能满足规范和施工需要，因此是可行的。测量平台控制点PT1、PT2、PT3控制江心600m-1200m的引桥排架沉桩，PT1、PT2互为后视，PT1、PT3互为后视。现计算其两端远点沉桩交会角度（见图三），由计算可知，引桥600m附近其沉桩交会角分别为59005’和84028’，1200m附近其沉桩交会角分别为53012’和65056’，都能满足规范和施工要求，因此此法可行。由于PT1测量平台离引桥1200m以外排架及码头泊位排架桩太远，无法利用PT1测量平台控制，因此在施工安排上考虑先施打岸侧至江心600m引桥，然后从引桥1200m往600m施打，这样施打引桥1200m以外桩时，引桥1200m附近的下横梁已经浇注好，于是可在下横梁设立沉桩控制点L1，利用PT2，PT3测量平台和下横梁控制点L1便可控制引桥1200m以外排架及码头泊位排架桩（见图四）。由于受条件限制，引桥1200m至码头泊位部分桩位控制时，PT2与L1之间夹角太小，且PT2离码头前沿较远，起校核作用不大，但由于施打引桥1200m至码头泊位桩时，引桥1200m以内排架桩已沉完且引桥排架结构相同，故桩船在施打1200m以外至码头泊位桩时，桩船指挥人员应根据前面已沉排架桩粗略检查拟沉桩位置...
