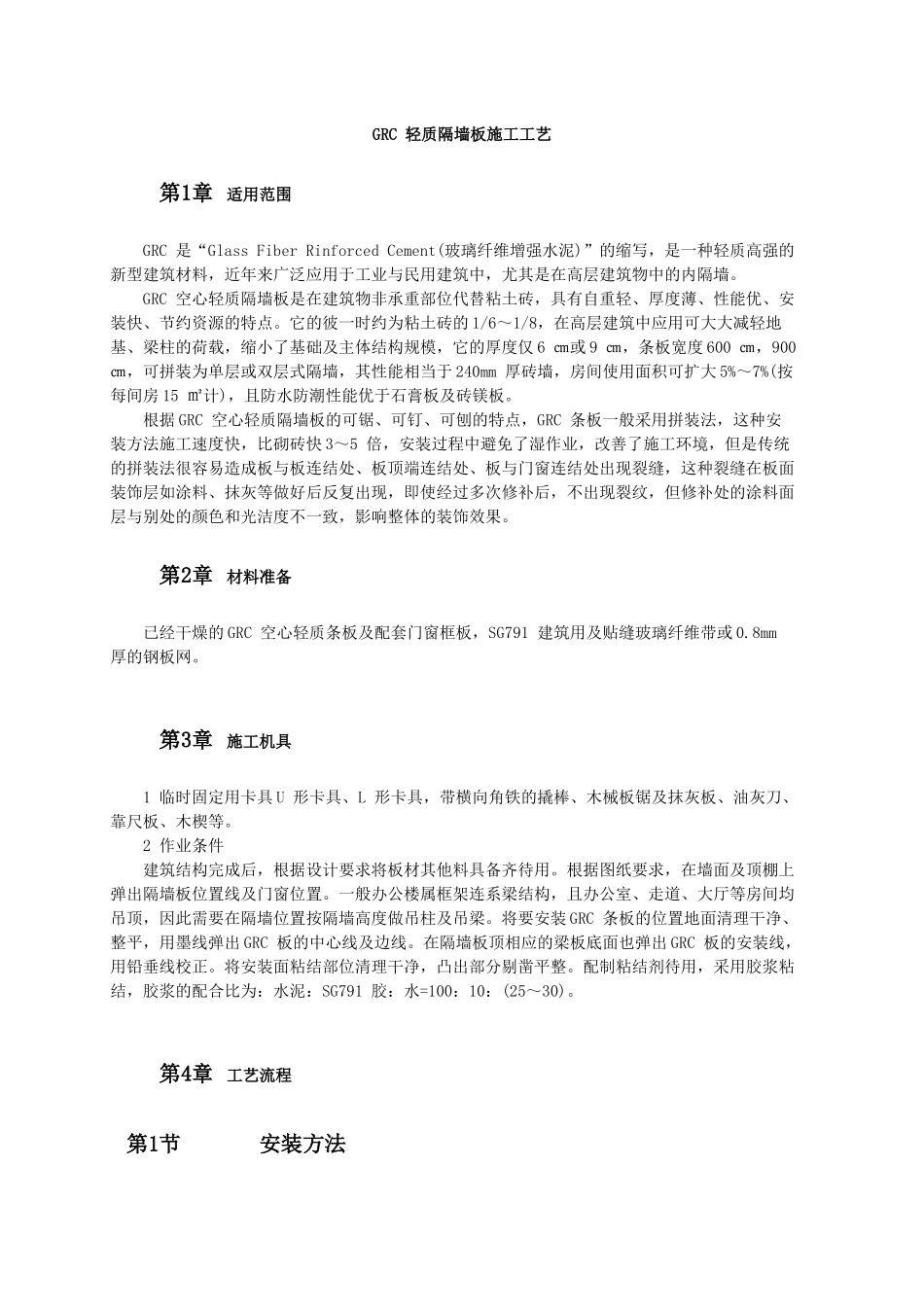

GRC轻质隔墙板施工工艺第1章适用范围GRC是“GlassFiberRinforcedCement(玻璃纤维增强水泥)”的缩写，是一种轻质高强的新型建筑材料，近年来广泛应用于工业与民用建筑中，尤其是在高层建筑物中的内隔墙。GRC空心轻质隔墙板是在建筑物非承重部位代替粘土砖，具有自重轻、厚度薄、性能优、安装快、节约资源的特点。它的彼一时约为粘土砖的1/6～1/8，在高层建筑中应用可大大减轻地基、梁柱的荷载，缩小了基础及主体结构规模，它的厚度仅6㎝或9㎝，条板宽度600㎝，900㎝，可拼装为单层或双层式隔墙，其性能相当于240mm厚砖墙，房间使用面积可扩大5%～7%(按每间房15㎡计)，且防水防潮性能优于石膏板及砖镁板。根据GRC空心轻质隔墙板的可锯、可钉、可刨的特点，GRC条板一般采用拼装法，这种安装方法施工速度快，比砌砖快3～5倍，安装过程中避免了湿作业，改善了施工环境，但是传统的拼装法很容易造成板与板连结处、板顶端连结处、板与门窗连结处出现裂缝，这种裂缝在板面装饰层如涂料、抹灰等做好后反复出现，即使经过多次修补后，不出现裂纹，但修补处的涂料面层与别处的颜色和光洁度不一致，影响整体的装饰效果。第2章材料准备已经干燥的GRC空心轻质条板及配套门窗框板，SG791建筑用及贴缝玻璃纤维带或0.8mm厚的钢板网。第3章施工机具1临时固定用卡具U形卡具、L形卡具，带横向角铁的撬棒、木械板锯及抹灰板、油灰刀、靠尺板、木楔等。2作业条件建筑结构完成后，根据设计要求将板材其他料具备齐待用。根据图纸要求，在墙面及顶棚上弹出隔墙板位置线及门窗位置。一般办公楼属框架连系梁结构，且办公室、走道、大厅等房间均吊顶，因此需要在隔墙位置按隔墙高度做吊柱及吊梁。将要安装GRC条板的位置地面清理干净、整平，用墨线弹出GRC板的中心线及边线。在隔墙板顶相应的梁板底面也弹出GRC板的安装线，用铅垂线校正。将安装面粘结部位清理干净，凸出部分剔凿平整。配制粘结剂待用，采用胶浆粘结，胶浆的配合比为：水泥：SG791胶：水=100：10：(25～30)。第4章工艺流程第1节安装方法条板在安装时先将其粘结面(顶面、侧端面)用备好的配套粘结剂涂抹，全部抹实，两侧做作字角。然后在隔墙板顶端的梁板底面，弹有安装线的位置，用膨胀丝将配套“U”表卡固定牢固，开口朝下，U形卡的工口宽度为条板厚度6㎝或9㎝。安装时，1人在一边扒挤，1人在下口用宽口撬棒撬起，边顶边撬，使这挤紧缝隙，以挤出胶浆为宜。在推挤时，应注意条板挤入U形卡后，是否偏离已弹好的安装边线，并及时用铅垂线校正，将板面找平、找直。安装好第一块条板后，检查其与砖墙面或柱面及梁板底面的粘结缝隙不大于5mm为宜，并检查垂直度不大于2mm为宜，合格后即用木楔楔紧条板底部，使之向上顶紧，替下撬棒，用刮刀将挤出的粘结剂刮平补齐，然后开始安装第二块条板。第2节接缝处理安装隔墙第二块板的方法和第一块板的方法一样，以安装好的第1块板为基础，以后每装完一块板都要用木靠尺来找平。按照这种方法依次安装GRC条板，只是注意每隔0.6～0.9m的地方需要在顶端固定一个U形卡，用以嵌固条板。板安装完毕后，在第一块板和最后1块板的上下端，隔墙板与墙柱交接处，用L表卡具两侧夹紧条板，使条板粘结剂加涂一层，在边接阴角内用园林灰板压实。条板与条板两面的接缝处均用配套玻璃纤维网格布条贴缝，先在接缝处涂抹一层粘结剂，然后将玻璃纤维网格贴上去，将玻璃纤维网格布抹平、顺直，不得使网格布皱折，最后再在玻璃纤维网格布上涂抹一层粘结剂，用刮刀刮平，将来做装饰的一面应比条板低1～2mm为宜。条板底部用细石混凝土将缝隙填嵌密实，等细石混凝土发挥强后，才能拆除木楔，用水泥砂浆找平。第3节双层板安装方法采用双层式GRC条板的隔墙厚度有120、180、240mm几种，分为实心和空心式，实心式施工同前，空心式安装如下：第一层条板安装完毕后，开始安装第二层板，第二层第一块板第一层第一块板安装方法相同，安装第二层第二块条板时，需要先安装一块搭接板，搭接板与条板同长，宽度为20cm。安装时，先将搭接板的粘接面磨平、清理干净，涂抹一层粘结剂，贴上玻璃纤维网格布，再涂抹一层粘结剂，两侧做八字角，然后由上、下各...
