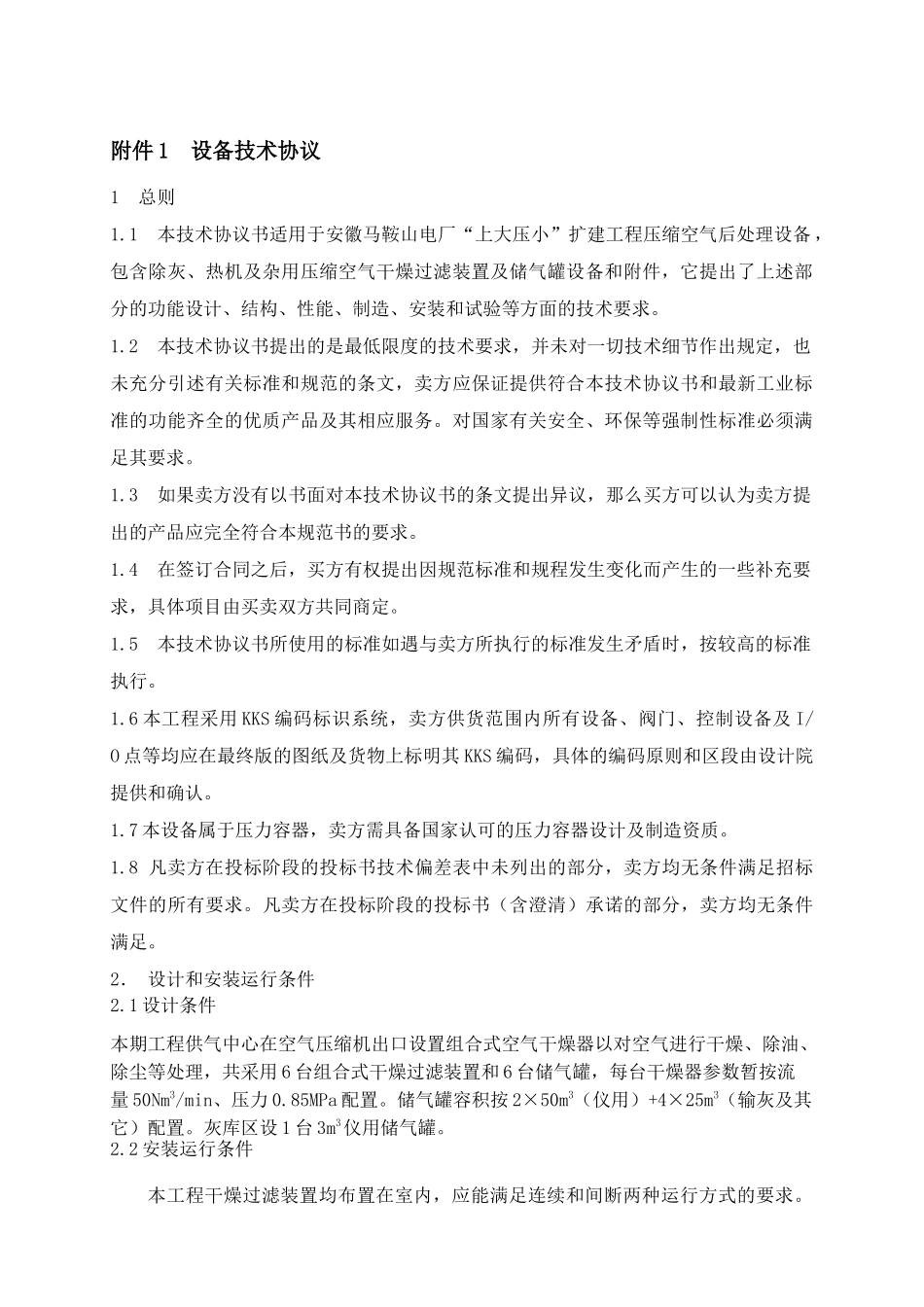

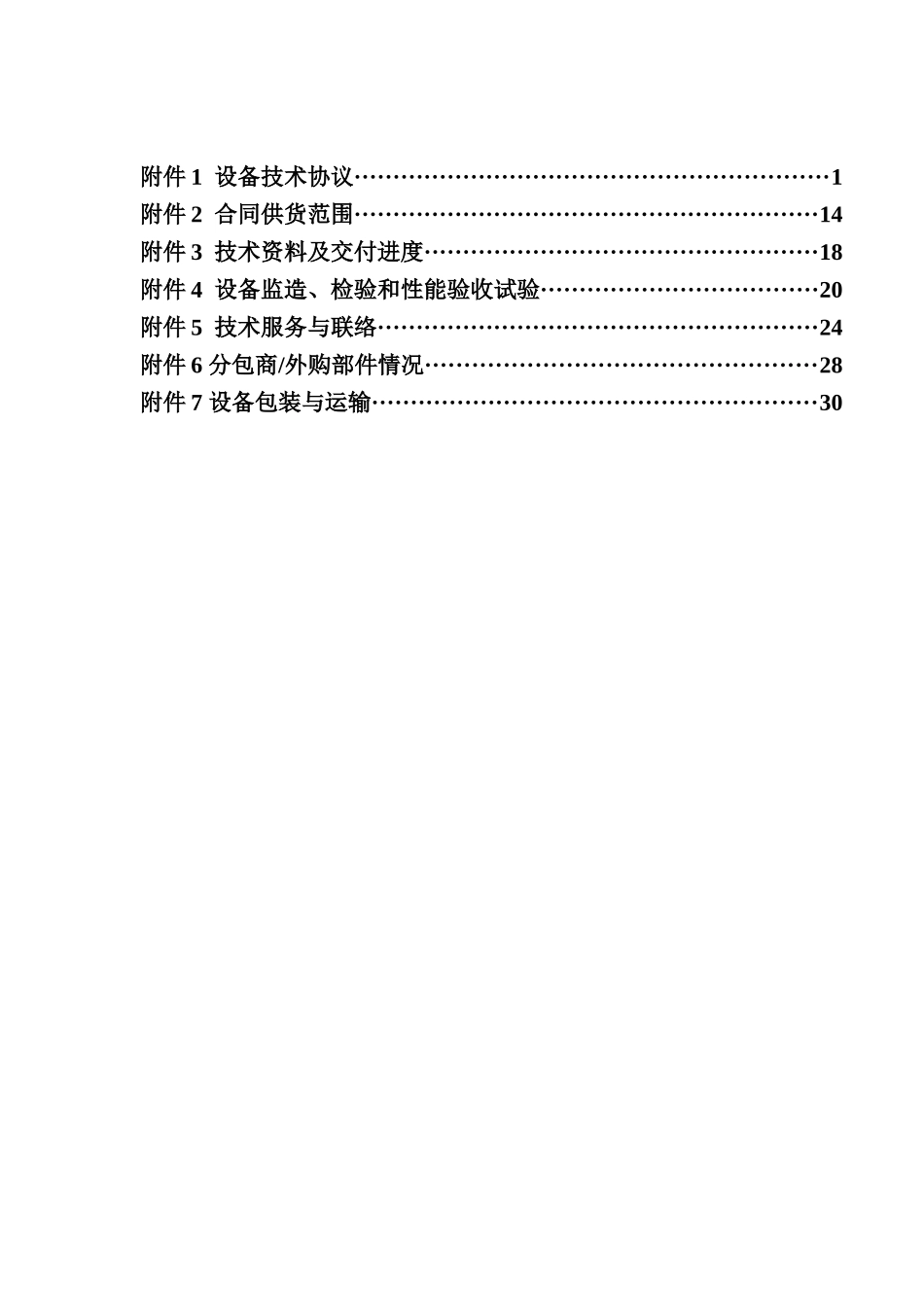

安徽马鞍山电厂“上大压小”扩建工程压缩空气后处理设备订货合同附件（技术协议）买方合同号：80－FC00031-01-I0401/CGB-040卖方合同号：买方：中国电力建设工程咨询公司中国电力工程顾问集团中南电力设计院卖方：上海施耐德日盛机械（集团）有限公司二○一○年三月目录附件1设备技术协议·····························································1附件2合同供货范围····························································14附件3技术资料及交付进度···················································18附件4设备监造、检验和性能验收试验····································20附件5技术服务与联络·························································24附件6分包商/外购部件情况··················································28附件7设备包装与运输·························································30附件1设备技术协议1总则1.1本技术协议书适用于安徽马鞍山电厂“上大压小”扩建工程压缩空气后处理设备，包含除灰、热机及杂用压缩空气干燥过滤装置及储气罐设备和附件，它提出了上述部分的功能设计、结构、性能、制造、安装和试验等方面的技术要求。1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术协议书和最新工业标准的功能齐全的优质产品及其相应服务。对国家有关安全、环保等强制性标准必须满足其要求。1.3如果卖方没有以书面对本技术协议书的条文提出异议，那么买方可以认为卖方提出的产品应完全符合本规范书的要求。1.4在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。1.5本技术协议书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高的标准执行。1.6本工程采用KKS编码标识系统，卖方供货范围内所有设备、阀门、控制设备及I/O点等均应在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。1.7本设备属于压力容器，卖方需具备国家认可的压力容器设计及制造资质。1.8凡卖方在投标阶段的投标书技术偏差表中未列出的部分，卖方均无条件满足招标文件的所有要求。凡卖方在投标阶段的投标书（含澄清）承诺的部分，卖方均无条件满足。2．设计和安装运行条件2.1设计条件本期工程供气中心在空气压缩机出口设置组合式空气干燥器以对空气进行干燥、除油、除尘等处理，共采用6台组合式干燥过滤装置和6台储气罐，每台干燥器参数暂按流量50Nm3/min、压力0.85MPa配置。储气罐容积按2×50m3（仪用）+4×25m3（输灰及其它）配置。灰库区设1台3m3仪用储气罐。2.2安装运行条件本工程干燥过滤装置均布置在室内，应能满足连续和间断两种运行方式的要求。冷却水水质为工业水。储气罐布置在室外。2.3厂址地理条件2.3.1基本气象要素①气压历年最高气压：1044.3hPa（1970年1月6日）历年最低气压：990.7hPa（1969年8月2日）历年平均气压：1014.0hPa②气温历年极端最高气温：41.1℃（1959年8月23日）历年极端最低气温：-13.0℃（1969年2月5日）最热月平均最高气温：32.3℃（8月）历年平均气温：15.7℃③水汽压历年最大水汽压：41.2hPa（1978年6月27日）历年最小水汽压：0.5hPa（1963年1月25日）历年平均水汽压：15.8hPa④相对湿度历年最小相对湿度：3%（1969年12月15日）历年平均相对湿度：76%⑤降水历年最大年降水量：1363.3mm（1977年）历年最小年降水量：460.4mm（1978年）历年平均降水量：1025.6mm⑥其它最大积雪深度：29cm（1984年1月19日）最大冻土深度：12cm历年最多...
