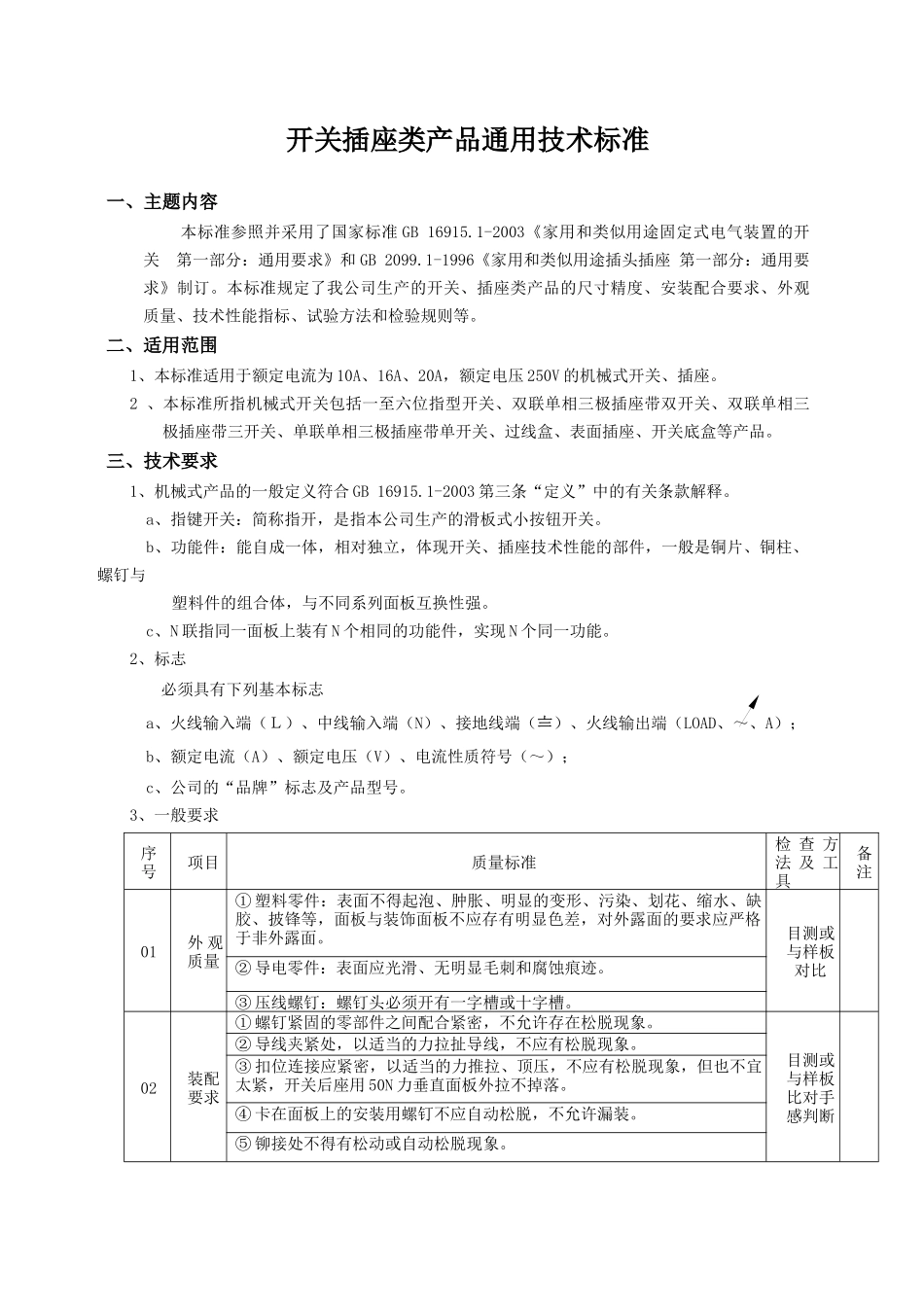

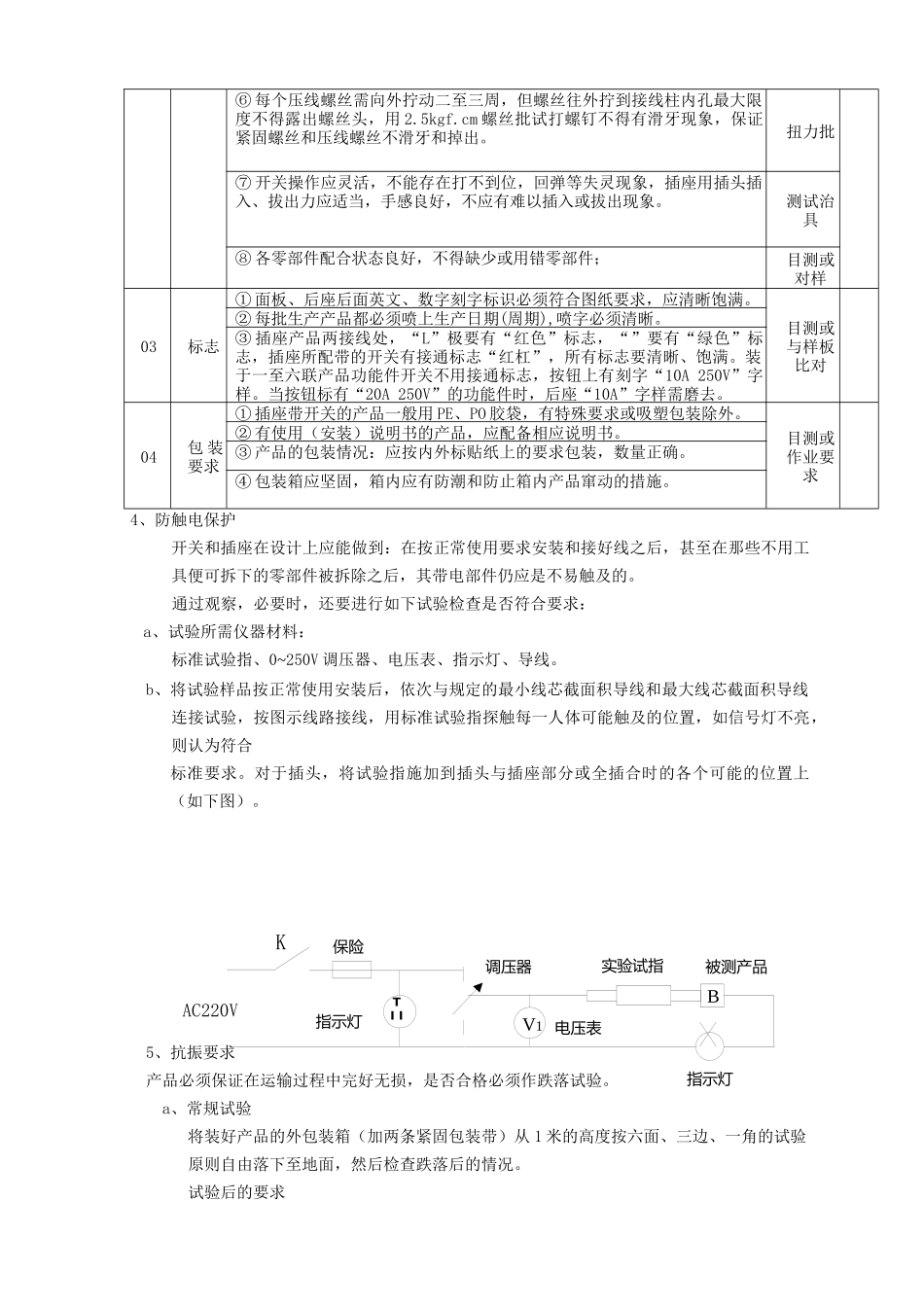

开关插座类产品通用技术标准一、主题内容本标准参照并采用了国家标准GB16915.1-2003《家用和类似用途固定式电气装置的开关第一部分：通用要求》和GB2099.1-1996《家用和类似用途插头插座第一部分：通用要求》制订。本标准规定了我公司生产的开关、插座类产品的尺寸精度、安装配合要求、外观质量、技术性能指标、试验方法和检验规则等。二、适用范围1、本标准适用于额定电流为10A、16A、20A，额定电压250V的机械式开关、插座。2、本标准所指机械式开关包括一至六位指型开关、双联单相三极插座带双开关、双联单相三极插座带三开关、单联单相三极插座带单开关、过线盒、表面插座、开关底盒等产品。三、技术要求1、机械式产品的一般定义符合GB16915.1-2003第三条“定义”中的有关条款解释。a、指键开关：简称指开，是指本公司生产的滑板式小按钮开关。b、功能件：能自成一体，相对独立，体现开关、插座技术性能的部件，一般是铜片、铜柱、螺钉与塑料件的组合体，与不同系列面板互换性强。c、N联指同一面板上装有N个相同的功能件，实现N个同一功能。2、标志必须具有下列基本标志a、火线输入端（Ｌ）、中线输入端（N）、接地线端（〨）、火线输出端（LOAD、～、A）；b、额定电流（A）、额定电压（V）、电流性质符号（～）；c、公司的“品牌”标志及产品型号。3、一般要求序号项目质量标准检查方法及工具备注01外观质量①塑料零件：表面不得起泡、肿胀、明显的变形、污染、划花、缩水、缺胶、披锋等，面板与装饰面板不应存有明显色差，对外露面的要求应严格于非外露面。目测或与样板对比②导电零件：表面应光滑、无明显毛刺和腐蚀痕迹。③压线螺钉：螺钉头必须开有一字槽或十字槽。02装配要求①螺钉紧固的零部件之间配合紧密，不允许存在松脱现象。目测或与样板比对手感判断②导线夹紧处，以适当的力拉扯导线，不应有松脱现象。③扣位连接应紧密，以适当的力推拉、顶压，不应有松脱现象，但也不宜太紧，开关后座用50N力垂直面板外拉不掉落。④卡在面板上的安装用螺钉不应自动松脱，不允许漏装。⑤铆接处不得有松动或自动松脱现象。TIIBV1指示灯电压表调压器实验试指被测产品指示灯AC220V保险K⑥每个压线螺丝需向外拧动二至三周，但螺丝往外拧到接线柱内孔最大限度不得露出螺丝头，用2.5kgf.cm螺丝批试打螺钉不得有滑牙现象，保证紧固螺丝和压线螺丝不滑牙和掉出。扭力批⑦开关操作应灵活，不能存在打不到位，回弹等失灵现象，插座用插头插入、拔出力应适当，手感良好，不应有难以插入或拔出现象。测试治具⑧各零部件配合状态良好，不得缺少或用错零部件；目测或对样03标志①面板、后座后面英文、数字刻字标识必须符合图纸要求，应清晰饱满。目测或与样板比对②每批生产产品都必须喷上生产日期(周期),喷字必须清晰。③插座产品两接线处，“L”极要有“红色”标志，“”要有“绿色”标志，插座所配带的开关有接通标志“红杠”，所有标志要清晰、饱满。装于一至六联产品功能件开关不用接通标志，按钮上有刻字“10A250V”字样。当按钮标有“20A250V”的功能件时，后座“10A”字样需磨去。04包装要求①插座带开关的产品一般用PE、PO胶袋，有特殊要求或吸塑包装除外。目测或作业要求②有使用（安装）说明书的产品，应配备相应说明书。③产品的包装情况：应按内外标贴纸上的要求包装，数量正确。④包装箱应坚固，箱内应有防潮和防止箱内产品窜动的措施。4、防触电保护开关和插座在设计上应能做到：在按正常使用要求安装和接好线之后，甚至在那些不用工具便可拆下的零部件被拆除之后，其带电部件仍应是不易触及的。通过观察，必要时，还要进行如下试验检查是否符合要求：a、试验所需仪器材料：标准试验指、0~250V调压器、电压表、指示灯、导线。b、将试验样品按正常使用安装后，依次与规定的最小线芯截面积导线和最大线芯截面积导线连接试验，按图示线路接线，用标准试验指探触每一人体可能触及的位置，如信号灯不亮，则认为符合标准要求。对于插头，将试验指施加到插头与插座部分或全插合时的各个可能的位置上（如下图）。5、抗振要求产品必须保证在运输过程中完好无损，是否合格必须作跌落试验。...
