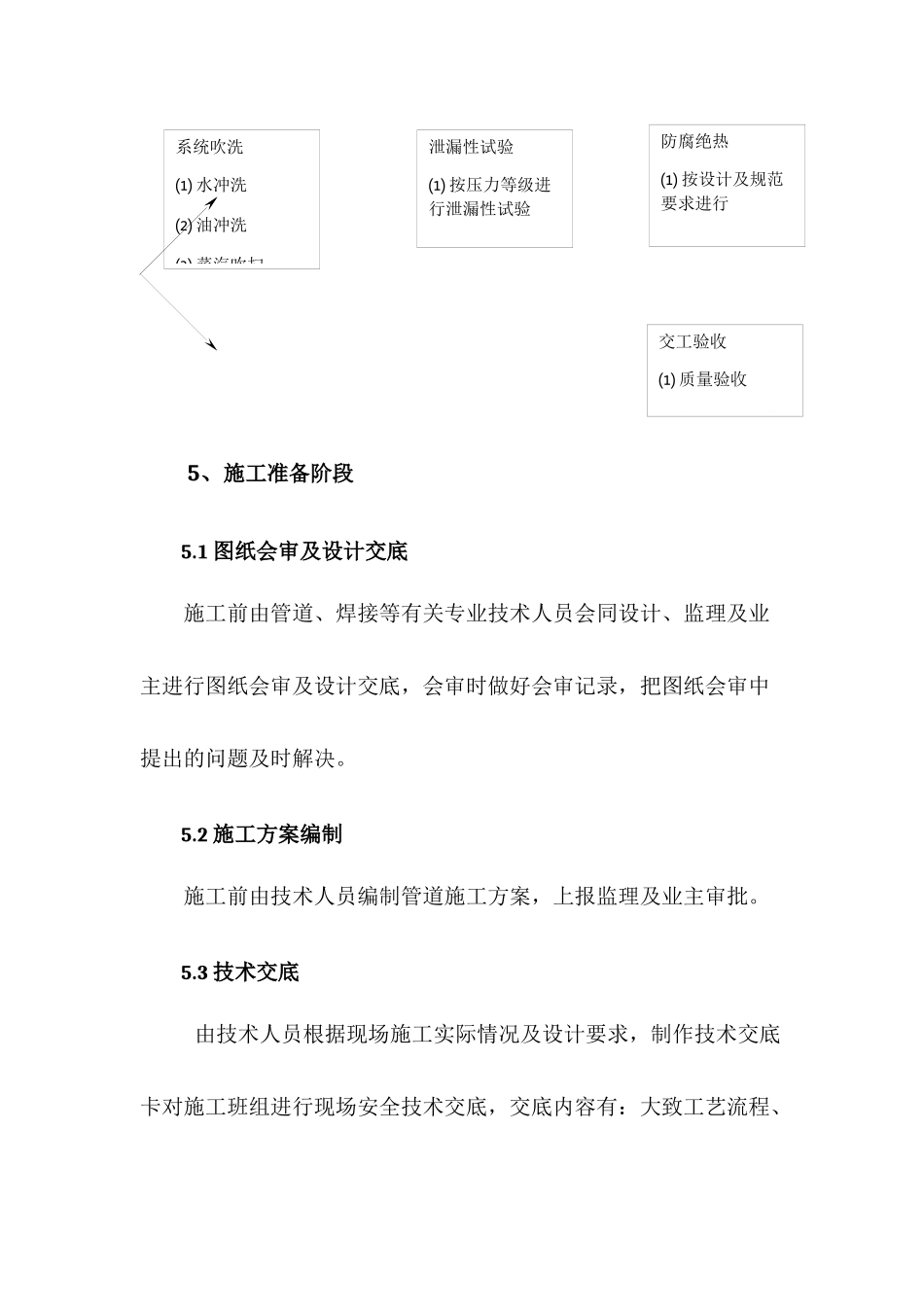

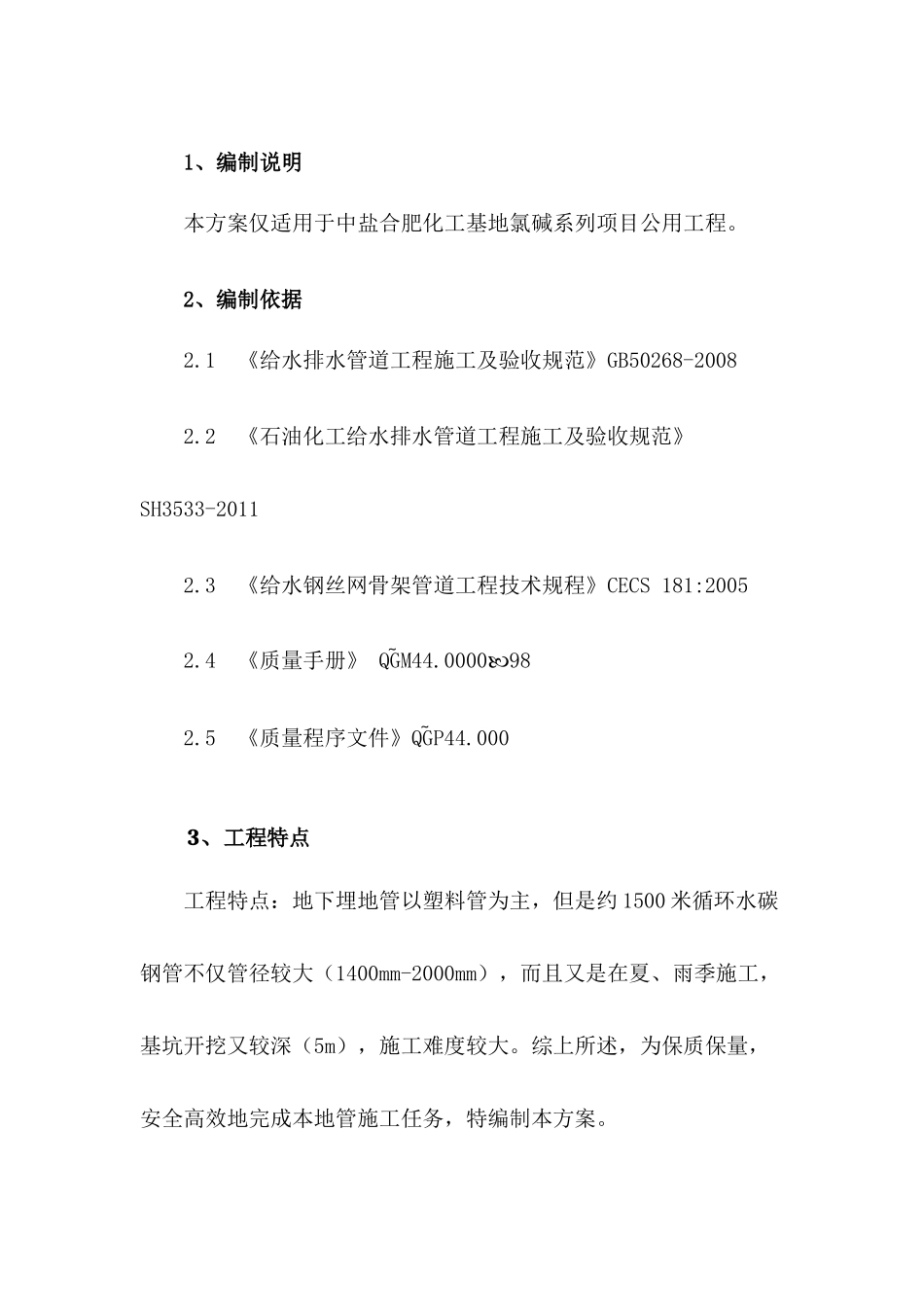

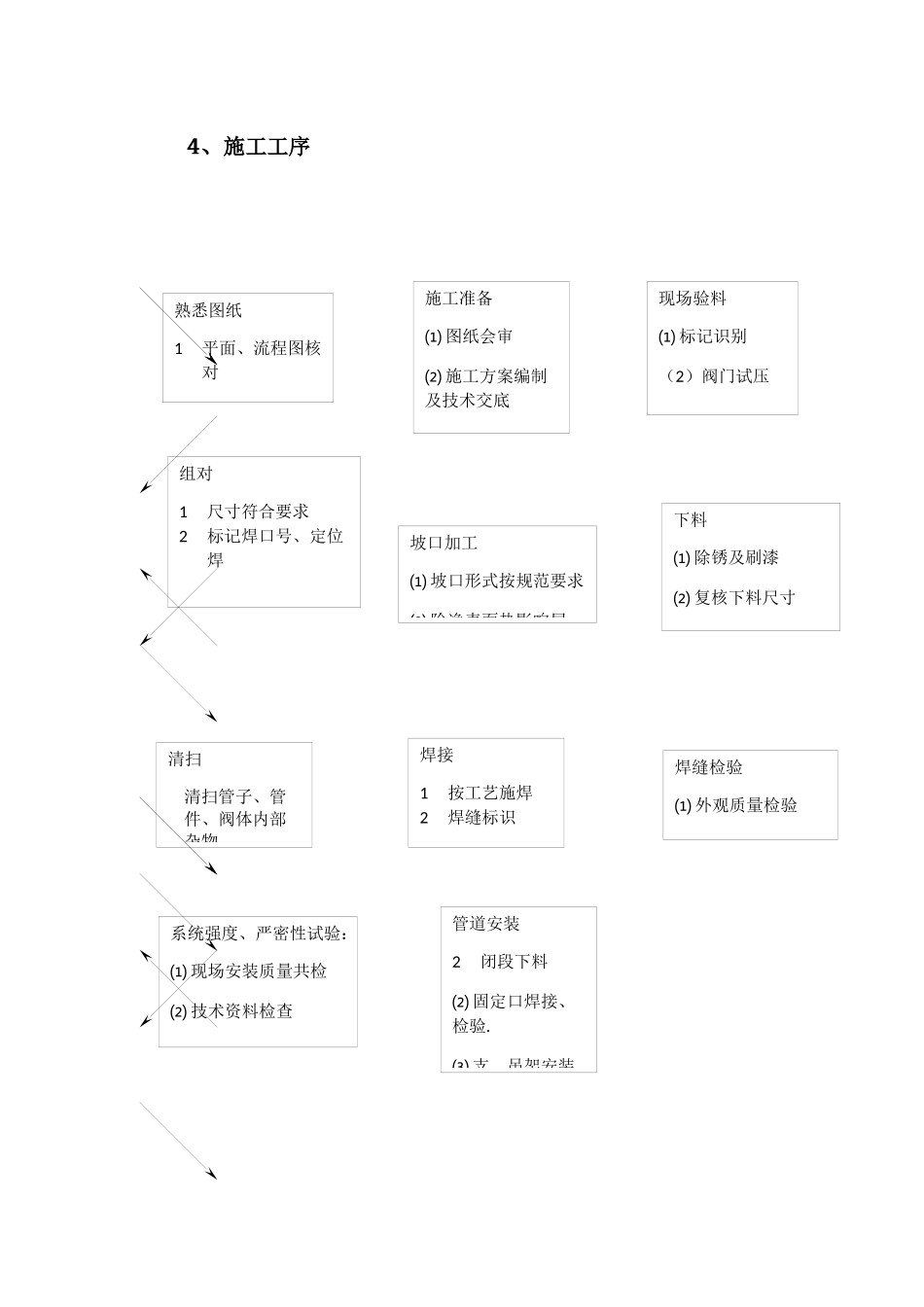

1、编制说明本方案仅适用于中盐合肥化工基地氯碱系列项目公用工程。2、编制依据2.1《给水排水管道工程施工及验收规范》GB50268-20082.2《石油化工给水排水管道工程施工及验收规范》SH3533-20112.3《给水钢丝网骨架管道工程技术规程》CECS181:20052.4《质量手册》QGM44.0000982.5《质量程序文件》QGP44.0003、工程特点工程特点:地下埋地管以塑料管为主,但是约1500米循环水碳钢管不仅管径较大(1400mm-2000mm),而且又是在夏、雨季施工,基坑开挖又较深(5m),施工难度较大。综上所述,为保质保量,安全高效地完成本地管施工任务,特编制本方案。4、施工工序熟悉图纸1平面、流程图核对施工准备⑴图纸会审⑵施工方案编制及技术交底⑶工艺评定现场验料⑴标记识别(2)阀门试压组对1尺寸符合要求2标记焊口号、定位焊下料⑴除锈及刷漆⑵复核下料尺寸坡口加工⑴坡口形式按规范要求⑵除净表面热影响层焊缝检验⑴外观质量检验⑵按比例无损检测焊接1按工艺施焊2焊缝标识清扫清扫管子、管件、阀体内部杂物管道安装2闭段下料⑵固定口焊接、检验.⑶支、吊架安装系统强度、严密性试验:⑴现场安装质量共检⑵技术资料检查⑶按系统试压5、施工准备阶段5.1图纸会审及设计交底施工前由管道、焊接等有关专业技术人员会同设计、监理及业主进行图纸会审及设计交底,会审时做好会审记录,把图纸会审中提出的问题及时解决。5.2施工方案编制施工前由技术人员编制管道施工方案,上报监理及业主审批。5.3技术交底由技术人员根据现场施工实际情况及设计要求,制作技术交底卡对施工班组进行现场安全技术交底,交底内容有:大致工艺流程、泄漏性试验⑴按压力等级进行泄漏性试验系统吹洗⑴水冲洗⑵油冲洗⑶蒸汽吹扫防腐绝热⑴按设计及规范要求进行交工验收⑴质量验收⑵交工资料验收管线安装部位、焊接工艺、工程量、施工方案、关键技术、特殊工艺要求、安全措施、质量标准、工序交接要求及其它注意事项等内容。以便于施工班组熟悉工程情况,快速的开展施工。5.4焊接工艺评定、焊工持证上岗对于管道使用的所有材质,施焊前必须进行焊接工艺试验与评定。试验与评定工作按规范执行。工艺评定需要经现场监理及业主认可批准。对于参加本标段管道焊接的焊工,特殊工种需上岗持100%。5.5管道组成件检验及材料管理5.5.1管道组成件的一般要求1)材质、规格、型号、质量应符合设计文件的规定。2)无裂纹、缩孔、夹渣、折叠、重皮等缺陷。3)锈蚀、凹陷及其他机械损伤的深度,不应超过产品相应标准允许的壁厚负偏差。4)螺纹、密封面、坡口的加工精度及粗糙度应达到设计要求或制造标准。5)管道组成件(管子、阀门、管件、法兰、补偿器、安全保护装置等)必须具有质量证明书或合格证,无质量证明书或合格证不得使用。6)所有管道组成件,均应有产品标识。7)任何材料代用必须经设计部门同意,不允许任意不加区别地以大代小、以厚代薄、以较高等级材料代替较低级别的材料。5.5.2管子及管件检验1)鉴于该工程中使用的同规格(外径)、同材质的管子、管件存在壁厚相差不大的特点,在使用前应按单线图及管道规格表核对管子、管件的规格、数量、材质和标记,并审查质量证明书的内容。2)螺栓、螺母的螺纹应完整、无划痕、毛刺等缺陷,螺栓、螺母应配合良好,无松动或卡涩现象。3)法兰密封面,垫片不得有径向划痕、松散、翘曲等缺陷。5.5.3阀门检验1)阀门由业主提供到库后必须具有质量证明文件,无质量证明文件的阀门不得使用。2)阀门应进行外观检查,其零部件应齐全完好,不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷,法兰密封面平整光滑,无毛刺及径向沟槽。3)阀门在安装前,根据合同要求对阀体进行液体100%压力试验。检验合格的阀门刷好色标,方便施工班组领用。4)安全阀在安装前应进行调校,按设计要求由业主统一定压,合格后在有关人员的监督下进行铅封。5.5.4工程材料管理1)材料计划员领料时要核对质保书、材质、型号、规格。2)材料合格品、不合格品及待检品应分区放置。3)不同材质、等级的管子、管件应分开放置,并有材质标识。4)材料入库时要分门别类的摆放,不能相互混淆,材料入库与发送要有详尽的台账,具有可追踪...
