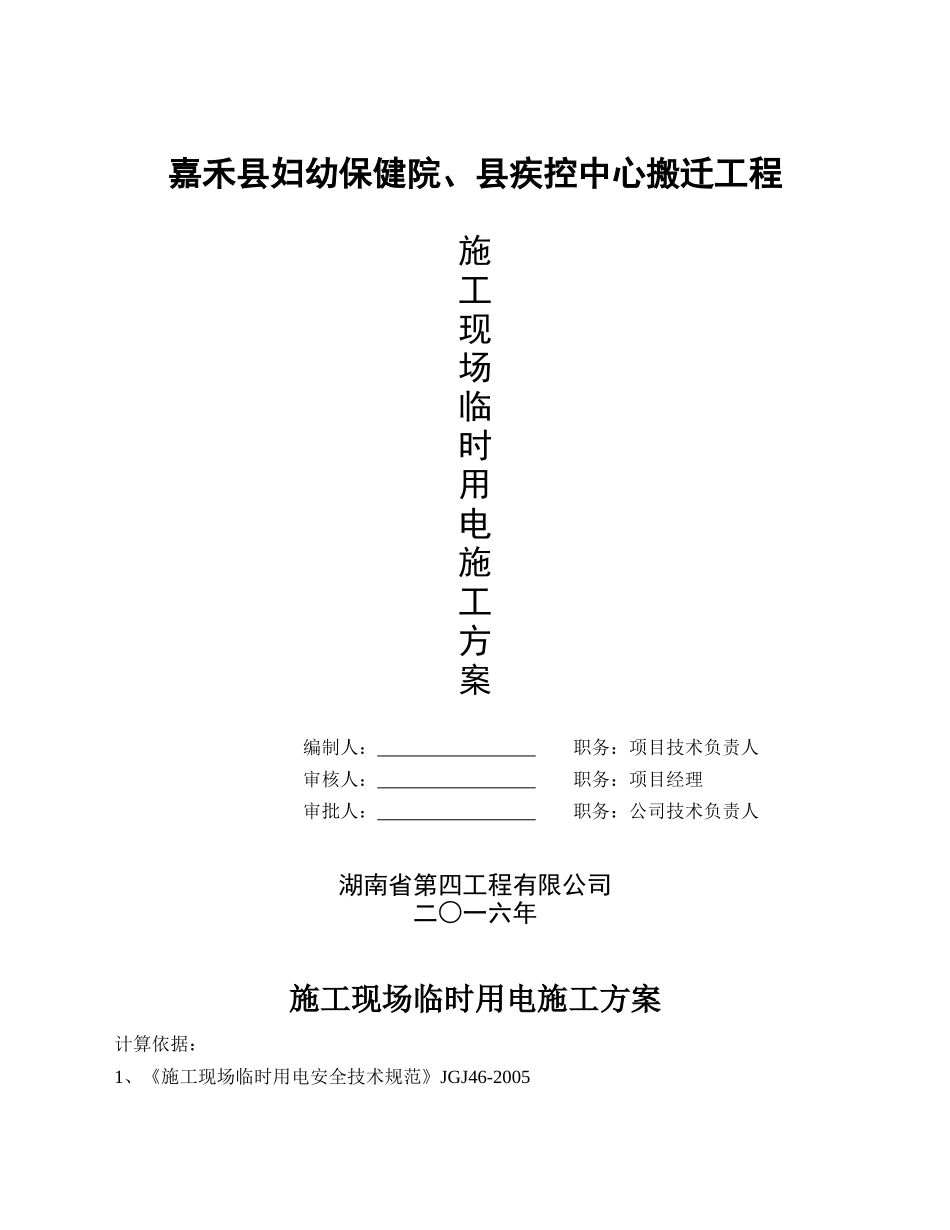

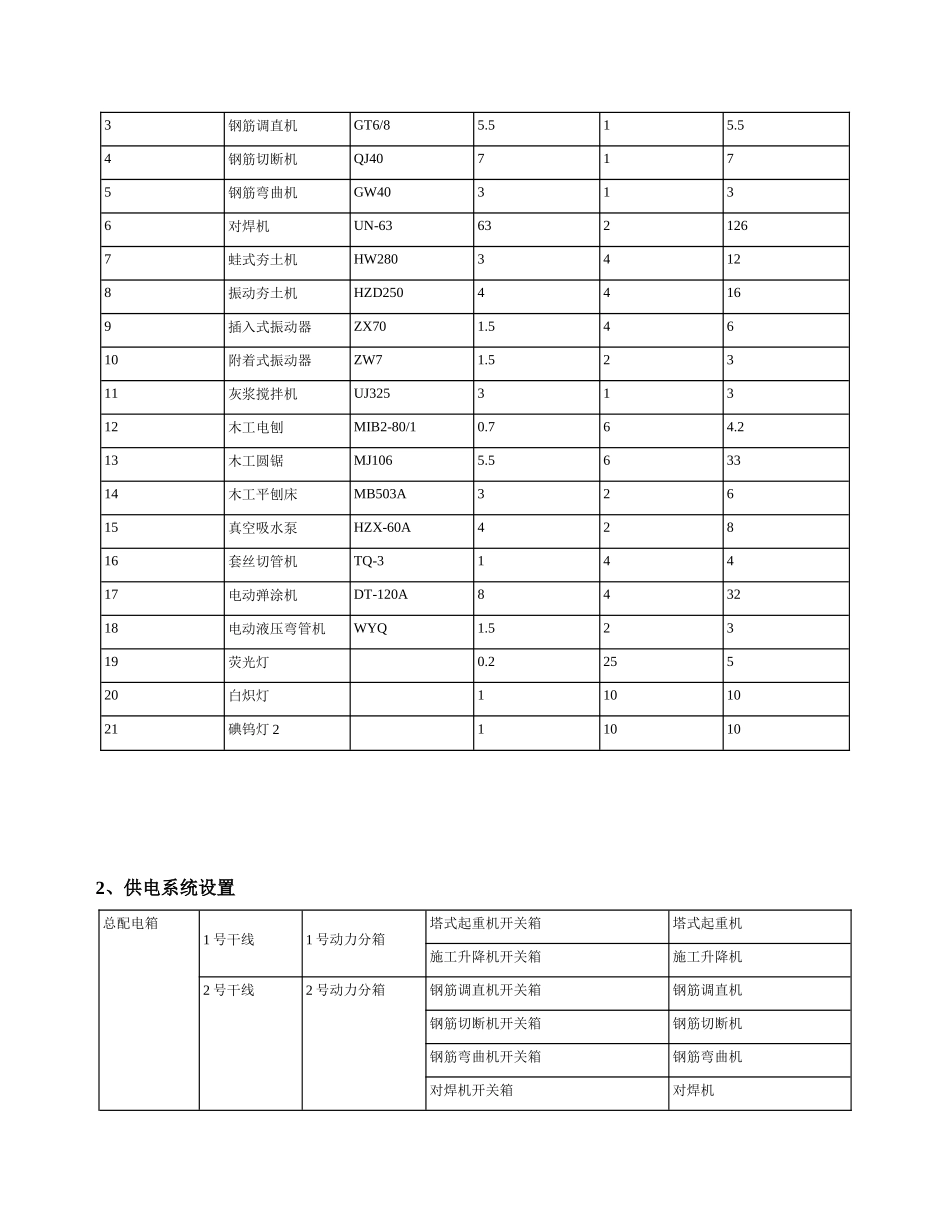

嘉禾县妇幼保健院、县疾控中心搬迁工程施工现场临时用电施工方案编制人：职务：项目技术负责人审核人：职务：项目经理审批人：职务：公司技术负责人湖南省第四工程有限公司二○一六年施工现场临时用电施工方案计算依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011工程概况嘉禾县妇幼保健院、县疾控中心搬迁工程，建筑面积9919.92平方米，建筑层数6层，建筑高度23.25米，建筑设计使用年限50年，结构类型为框架结构，建筑类别为多层办公楼建筑耐火等级二级，工程建设地点嘉禾县神农东路。建设单位：嘉禾县妇幼保健院、嘉禾县疾病预防控制中心设计单位：华诚博远（北京）建筑规划设计有限公司勘察单位：湖南省湘南工程勘察公司监理单位：浙江东亿工程管理有限公司施工单位：湖南省第四工程有限公司一、施工条件1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ63（ZJ5311）31.7131.72施工升降机SCD160（J）221223钢筋调直机GT6/85.515.54钢筋切断机QJ407175钢筋弯曲机GW403136对焊机UN-636321267蛙式夯土机HW28034128振动夯土机HZD25044169插入式振动器ZX701.54610附着式振动器ZW71.52311灰浆搅拌机UJ32531312木工电刨MIB2-80/10.764.213木工圆锯MJ1065.563314木工平刨床MB503A32615真空吸水泵HZX-60A42816套丝切管机TQ-314417电动弹涂机DT-120A843218电动液压弯管机WYQ1.52319荧光灯0.225520白炽灯1101021碘钨灯2110102、供电系统设置总配电箱1号干线1号动力分箱塔式起重机开关箱塔式起重机施工升降机开关箱施工升降机2号干线2号动力分箱钢筋调直机开关箱钢筋调直机钢筋切断机开关箱钢筋切断机钢筋弯曲机开关箱钢筋弯曲机对焊机开关箱对焊机3号干线3号动力分箱蛙式夯土机开关箱蛙式夯土机振动夯土机开关箱振动夯土机插入式振动器开关箱插入式振动器附着式振动器开关箱附着式振动器灰浆搅拌机开关箱灰浆搅拌机4号干线4号动力分箱木工电刨开关箱木工电刨木工圆锯开关箱木工圆锯木工平刨床开关箱木工平刨床5号干线5号动力分箱真空吸水泵开关箱真空吸水泵套丝切管机开关箱套丝切管机电动弹涂机开关箱电动弹涂机电动液压弯管机开关箱电动液压弯管机6号干线6号照明分箱荧光灯开关箱荧光灯白炽灯开关箱白炽灯碘钨灯2开关箱碘钨灯2二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=31.7kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×31.7=40.1kWPjs=Kx×Pe=0.7×40.1=28.07kWQjs=Pjs×tgφ=28.07×1.17=32.82kvar(2)、施工升降机Kx=0.3，Cosφ=0.6，tgφ=1.33Pjs=0.3×22=6.6kWQjs=Pjs×tgφ=6.6×1.33=8.8kvar(3)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×5.5=3.575kWQjs=Pjs×tgφ=3.58×1.02=3.65kvar(4)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×7=4.55kWQjs=Pjs×tgφ=4.55×1.02=4.64kvar(5)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(6)、对焊机Kx=0.35，Cosφ=0.6，tgφ=1.33将Jc=20%统一换算到Jc1=100%的额定容量Pn=63kWPe=n×(Jc/Jc1)1/2×Pn=2×(0.2/1)1/2×63=56.35kWPjs=Kx×Pe=0.35×56.35=19.72kWQjs=Pjs×tgφ=19.72×1.33=26.3kvar(7)、蛙式夯土机Kx=0.75，Cosφ=0.8，tgφ=0.75Pjs=0.75×12=9kWQjs=Pjs×tgφ=9×0.75=6.75kvar(8)...
