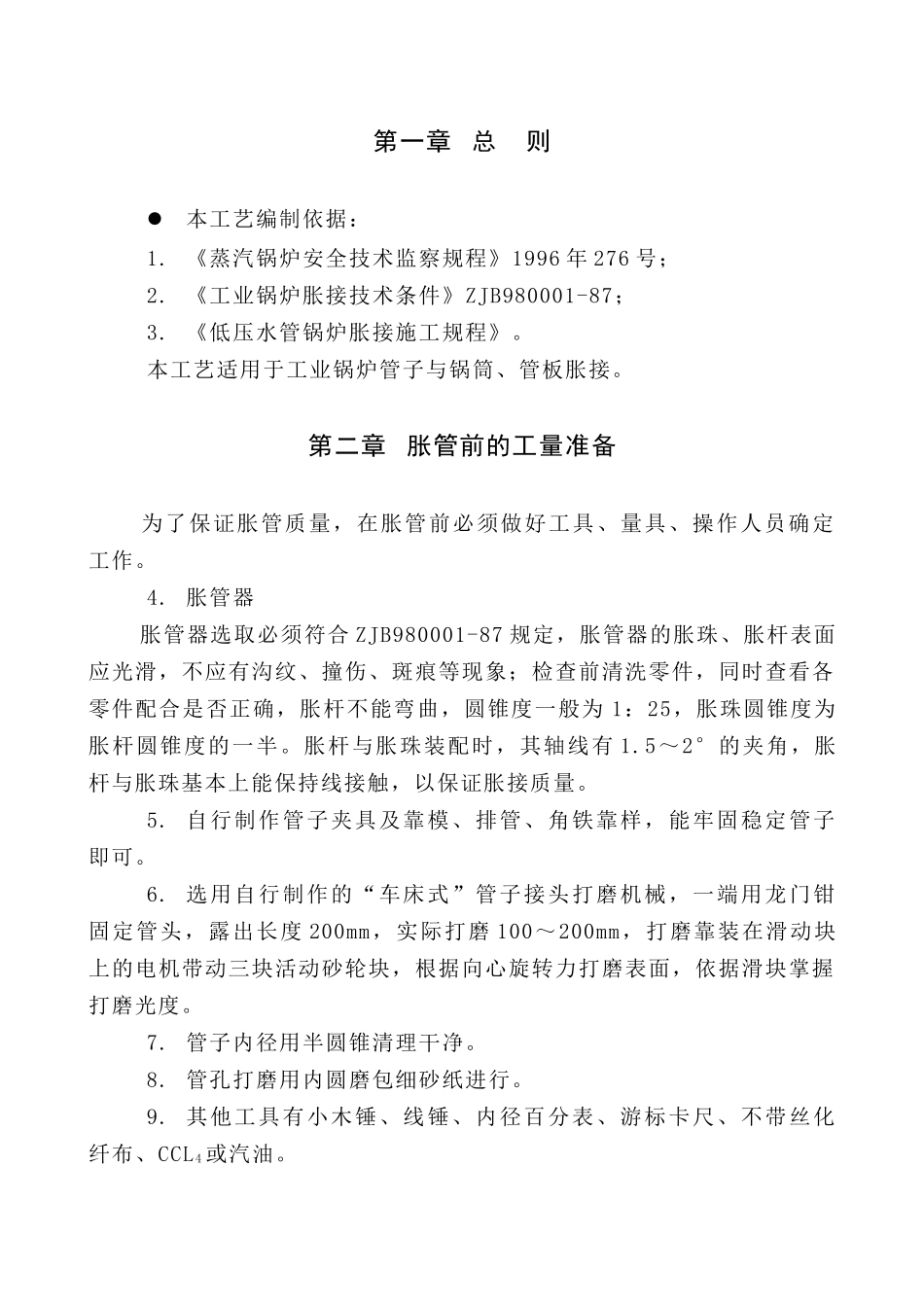

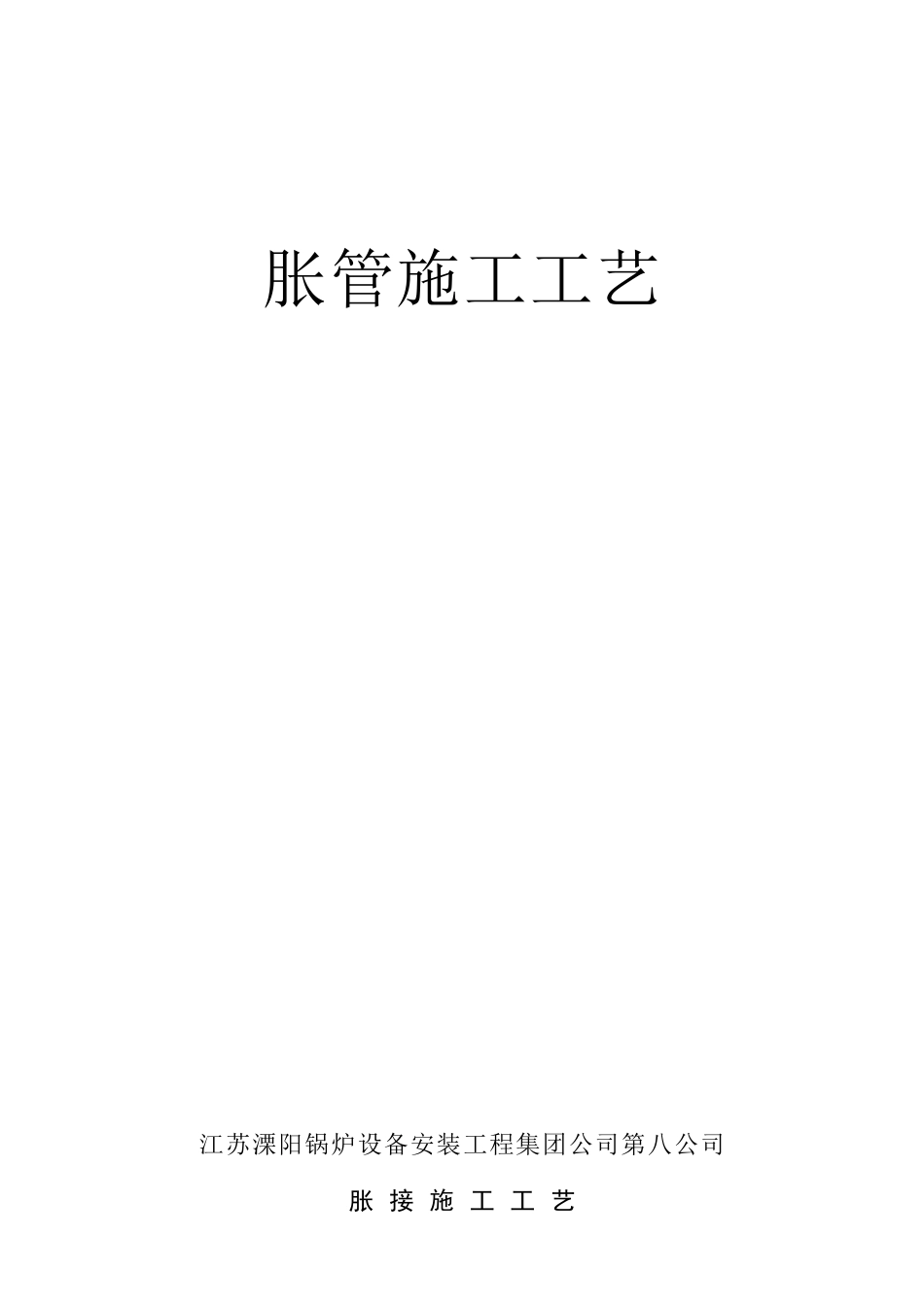

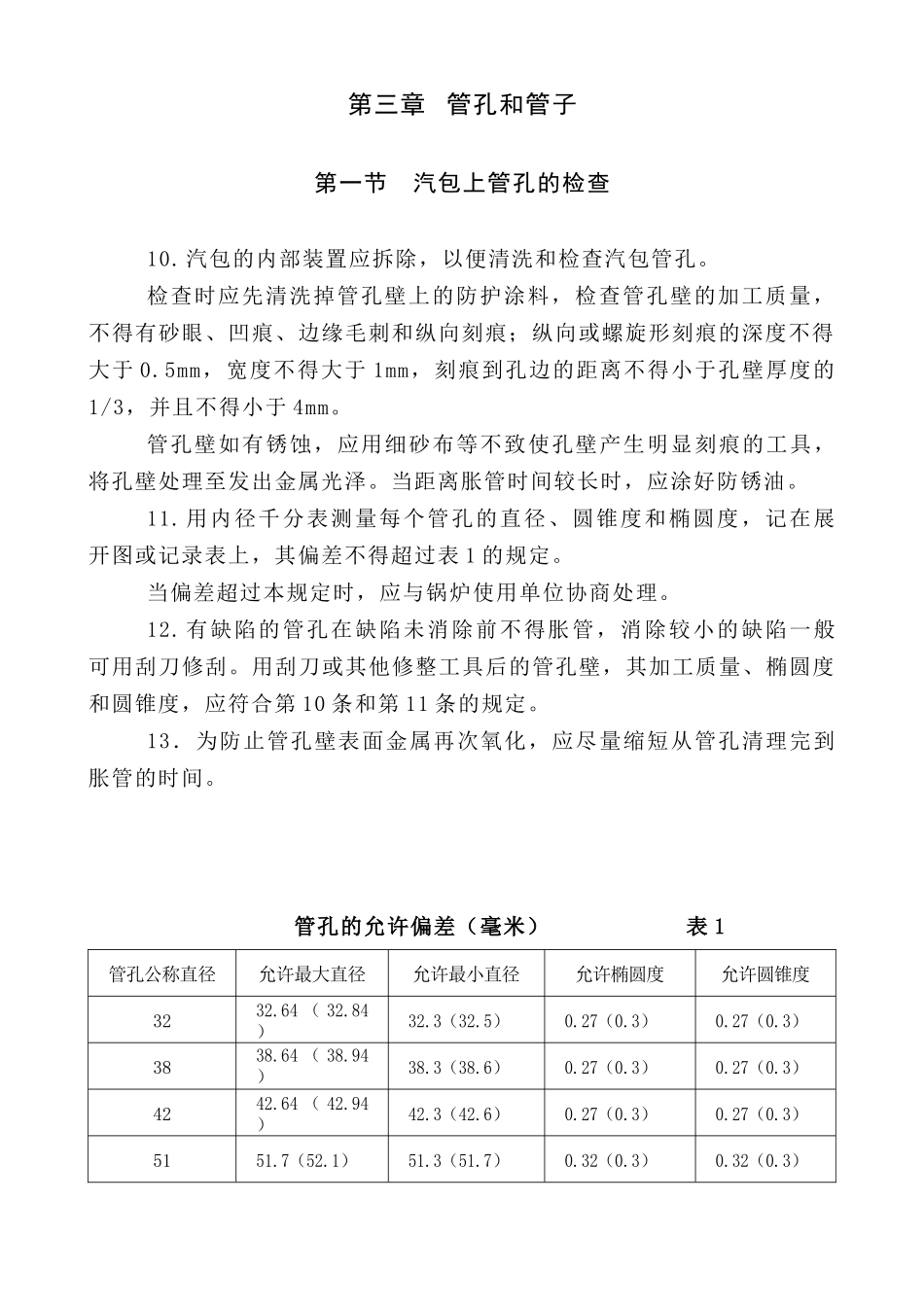

胀管施工工艺江苏溧阳锅炉设备安装工程集团公司第八公司胀接施工工艺第一章总则本工艺编制依据：1.《蒸汽锅炉安全技术监察规程》1996年276号；2.《工业锅炉胀接技术条件》ZJB980001-87；3.《低压水管锅炉胀接施工规程》。本工艺适用于工业锅炉管子与锅筒、管板胀接。第二章胀管前的工量准备为了保证胀管质量，在胀管前必须做好工具、量具、操作人员确定工作。4.胀管器胀管器选取必须符合ZJB980001-87规定，胀管器的胀珠、胀杆表面应光滑，不应有沟纹、撞伤、斑痕等现象；检查前清洗零件，同时查看各零件配合是否正确，胀杆不能弯曲，圆锥度一般为1：25，胀珠圆锥度为胀杆圆锥度的一半。胀杆与胀珠装配时，其轴线有1.5～2°的夹角，胀杆与胀珠基本上能保持线接触，以保证胀接质量。5.自行制作管子夹具及靠模、排管、角铁靠样，能牢固稳定管子即可。6.选用自行制作的“车床式”管子接头打磨机械，一端用龙门钳固定管头，露出长度200mm，实际打磨100～200mm，打磨靠装在滑动块上的电机带动三块活动砂轮块，根据向心旋转力打磨表面，依据滑块掌握打磨光度。7.管子内径用半圆锥清理干净。8.管孔打磨用内圆磨包细砂纸进行。9.其他工具有小木锤、线锤、内径百分表、游标卡尺、不带丝化纤布、CCL4或汽油。第三章管孔和管子第一节汽包上管孔的检查10.汽包的内部装置应拆除，以便清洗和检查汽包管孔。检查时应先清洗掉管孔壁上的防护涂料，检查管孔壁的加工质量，不得有砂眼、凹痕、边缘毛刺和纵向刻痕；纵向或螺旋形刻痕的深度不得大于0.5mm，宽度不得大于1mm，刻痕到孔边的距离不得小于孔壁厚度的1/3，并且不得小于4mm。管孔壁如有锈蚀，应用细砂布等不致使孔壁产生明显刻痕的工具，将孔壁处理至发出金属光泽。当距离胀管时间较长时，应涂好防锈油。11.用内径千分表测量每个管孔的直径、圆锥度和椭圆度，记在展开图或记录表上，其偏差不得超过表1的规定。当偏差超过本规定时，应与锅炉使用单位协商处理。12.有缺陷的管孔在缺陷未消除前不得胀管，消除较小的缺陷一般可用刮刀修刮。用刮刀或其他修整工具后的管孔壁，其加工质量、椭圆度和圆锥度，应符合第10条和第11条的规定。13．为防止管孔壁表面金属再次氧化，应尽量缩短从管孔清理完到胀管的时间。管孔的允许偏差（毫米）表1管孔公称直径允许最大直径允许最小直径允许椭圆度允许圆锥度3232.64（32.84）32.3（32.5）0.27（0.3）0.27（0.3）3838.64（38.94）38.3（38.6）0.27（0.3）0.27（0.3）4242.64（42.94）42.3（42.6）0.27（0.3）0.27（0.3）5151.7（52.1）51.3（51.7）0.32（0.3）0.32（0.3）5757.8（58.1）57.4（57.7）0.32（0.3）0.32（0.3）6060.8（61.1）60.4（60.7）0.32（0.4）0.32（0.4）7070.9（71.1）70.5（70.7）0.32（0.4）0.32（0.4）7676.9（77.2）7605（76.8）0.32（0.4）0.32（0.4）8384.06（84.46）83.6（84）0.37（0.4）0.37（0.4）8990.06（90.46）89.6（90）0.37（0.4）0.37（0.4）102103.16（103.66）102.7（103.2）0.37（0.4）0.37（0.4）108109.26（109.76）108.8（109.3）0.37（0.4）0.37（0.4）133134.54（135.04）134（134.5）0.42（0.5）0.42（0.5）注：1.椭圆度是指管孔同一断面处最大和最小直径之差。圆锥度是指沿管孔深度方向最大和最小直径之差。2.括号内数值适用于按1961年锅炉专业标准制造的锅炉。第二节管子的检查14.管子必须具有出厂合格证明书，其钢号应与设计要求相符，如无出厂证明书或对材质有所怀疑，应作化学分析和机械性能试验，不符合要求时不得使用。15.擦去管子表面上的污物，检查管子的表面。外表面不得有斑疤、小眼、裂纹和重皮，管端胀接部分不得有纵向沟纹，如果有横向沟纹，其深度不得超过管壁厚度的1/10，内外表面均不得有严重锈蚀。16.管子的外形应在放样平台上进行检查，其偏差如超过下列规定时应予校正（校正时应往锅炉上试装一下，以图2弯曲管外形的允许偏差（mm）作核对）：1）直管的弯曲度不得超过每米1mm，全长弯曲度不得超过3mm，长度偏差不得超过±3mm。2）弯曲管外形偏差不得超过图2的规定。3）弯曲管平面的不平度（图3）不得超过表2的规定。弯曲管不平度的允许偏差...
