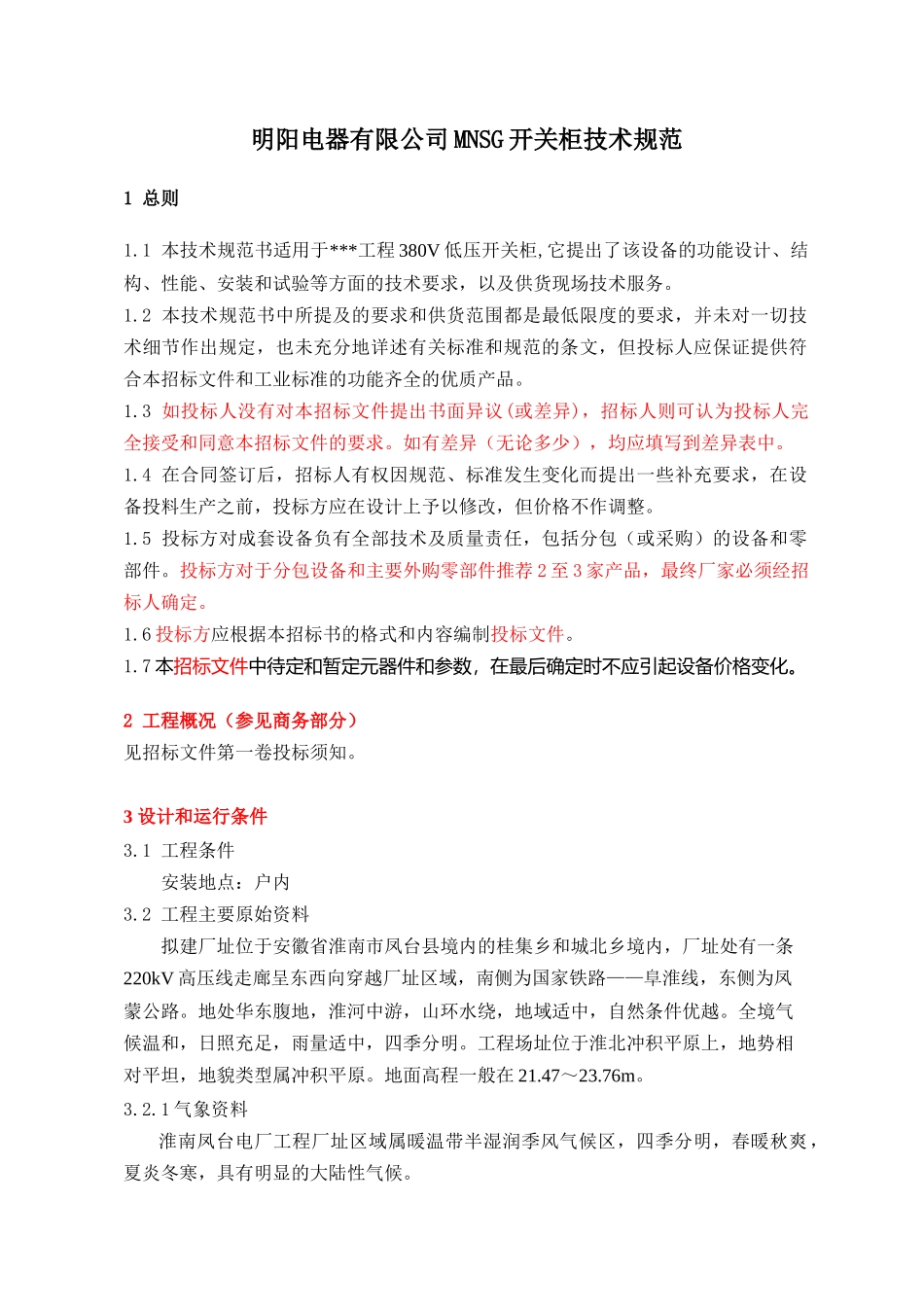

MNSG通用技术规范_第1页
1/16

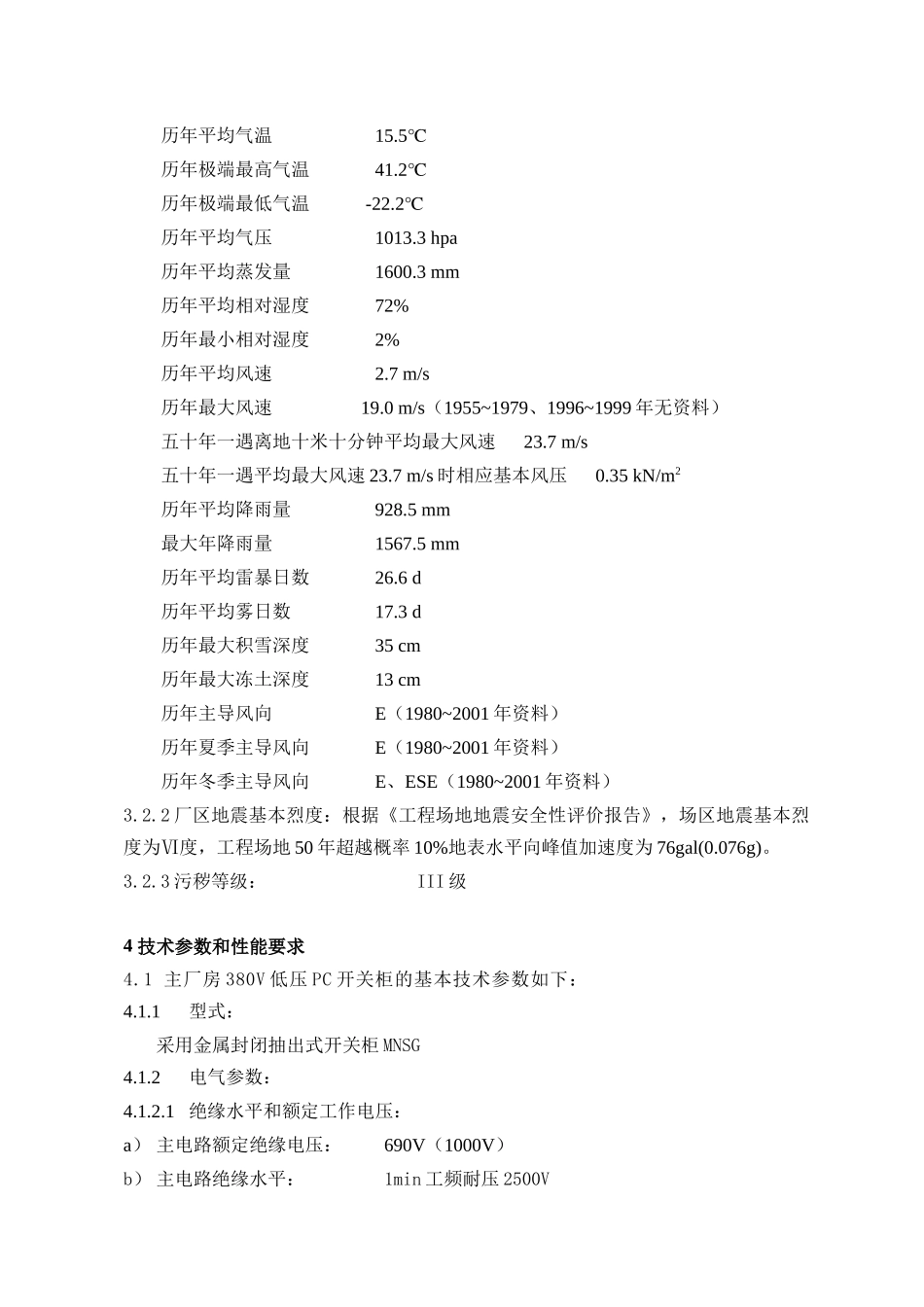

MNSG通用技术规范_第2页
2/16

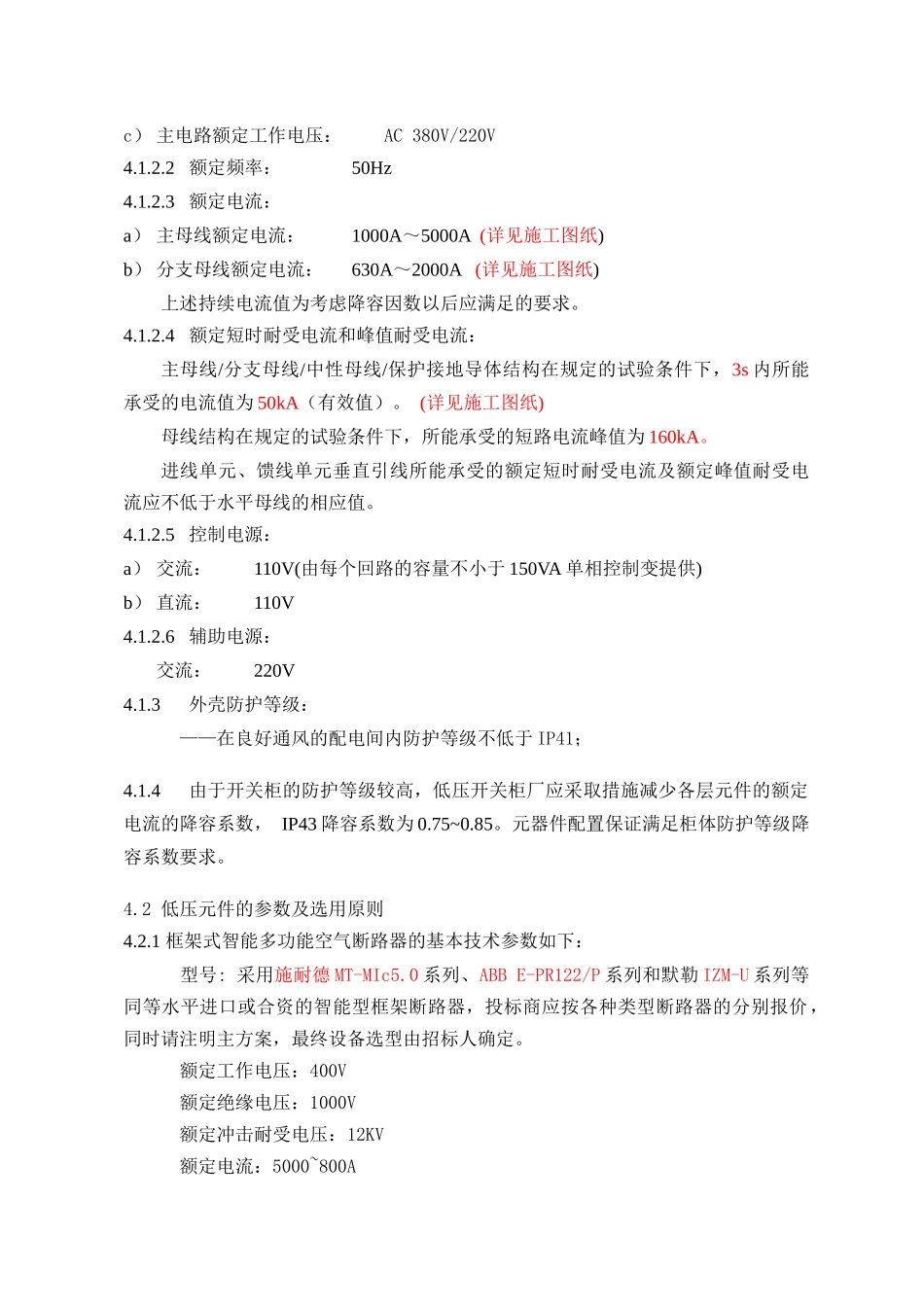

MNSG通用技术规范_第3页
3/16
明阳电器有限公司MNSG开关柜技术规范1总则1.1本技术规范书适用于***工程380V低压开关柜,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求,以及供货现场技术服务。1.2本技术规范书中所提及的要求和供货范围都是最低限度的要求,并未对一切技术细节作出规定,也未充分地详述有关标准和规范的条文,但投标人应保证提供符合本招标文件和工业标准的功能齐全的优质产品。1.3如投标人没有对本招标文件提出书面异议(或差异),招标人则可认为投标人完全接受和同意本招标文件的要求。如有差异(无论多少),均应填写到差异表中。1.4在合同签订后,招标人有权因规范、标准发生变化而提出一些补充要求,在设备投料生产之前,投标方应在设计上予以修改,但价格不作调整。1.5投标方对成套设备负有全部技术及质量责任,包括分包(或采购)的设备和零部件。投标方对于分包设备和主要外购零部件推荐2至3家产品,最终厂家必须经招标人确定。1.6投标方应根据本招标书的格式和内容编制投标文件。1.7本招标文件中待定和暂定元器件和参数,在最后确定时不应引起设备价格变化。2工程概况(参见商务部分)见招标文件第一卷投标须知。3设计和运行条件3.1工程条件安装地点:户内3.2工程主要原始资料拟建厂址位于安徽省淮南市凤台县境内的桂集乡和城北乡境内,厂址处有一条220kV高压线走廊呈东西向穿越厂址区域,南侧为国家铁路——阜淮线,东侧为凤蒙公路。地处华东腹地,淮河中游,山环水绕,地域适中,自然条件优越。全境气候温和,日照充足,雨量适中,四季分明。工程场址位于淮北冲积平原上,地势相对平坦,地貌类型属冲积平原。地面高程一般在21.47~23.76m。3.2.1气象资料淮南凤台电厂工程厂址区域属暖温带半湿润季风气候区,四季分明,春暖秋爽,夏炎冬寒,具有明显的大陆性气候。历年平均气温15.5℃历年极端最高气温41.2℃历年极端最低气温-22.2℃历年平均气压1013.3hpa历年平均蒸发量1600.3mm历年平均相对湿度72%历年最小相对湿度2%历年平均风速2.7m/s历年最大风速19.0m/s(1955~1979、1996~1999年无资料)五十年一遇离地十米十分钟平均最大风速23.7m/s五十年一遇平均最大风速23.7m/s时相应基本风压0.35kN/m2历年平均降雨量928.5mm最大年降雨量1567.5mm历年平均雷暴日数26.6d历年平均雾日数17.3d历年最大积雪深度35cm历年最大冻土深度13cm历年主导风向E(1980~2001年资料)历年夏季主导风向E(1980~2001年资料)历年冬季主导风向E、ESE(1980~2001年资料)3.2.2厂区地震基本烈度:根据《工程场地地震安全性评价报告》,场区地震基本烈度为Ⅵ度,工程场地50年超越概率10%地表水平向峰值加速度为76gal(0.076g)。3.2.3污秽等级:III级4技术参数和性能要求4.1主厂房380V低压PC开关柜的基本技术参数如下:4.1.1型式:采用金属封闭抽出式开关柜MNSG4.1.2电气参数:4.1.2.1绝缘水平和额定工作电压:a)主电路额定绝缘电压:690V(1000V)b)主电路绝缘水平:1min工频耐压2500Vc)主电路额定工作电压:AC380V/220V4.1.2.2额定频率:50Hz4.1.2.3额定电流:a)主母线额定电流:1000A~5000A(详见施工图纸)b)分支母线额定电流:630A~2000A(详见施工图纸)上述持续电流值为考虑降容因数以后应满足的要求。4.1.2.4额定短时耐受电流和峰值耐受电流:主母线/分支母线/中性母线/保护接地导体结构在规定的试验条件下,3s内所能承受的电流值为50kA(有效值)。(详见施工图纸)母线结构在规定的试验条件下,所能承受的短路电流峰值为160kA。进线单元、馈线单元垂直引线所能承受的额定短时耐受电流及额定峰值耐受电流应不低于水平母线的相应值。4.1.2.5控制电源:a)交流:110V(由每个回路的容量不小于150VA单相控制变提供)b)直流:110V4.1.2.6辅助电源:交流:220V4.1.3外壳防护等级:——在良好通风的配电间内防护等级不低于IP41;4.1.4由于开关柜的防护等级较高,低压开关柜厂应采取措施减少各层元件的额定电流的降容系数,IP43降容系数为0.75~0.85。元器件配置保证满足柜体防护等级降容系数要求。4.2低压元件的参数及选用原则4.2.1框架式智能多功能空气断路器的基本技术参数如下:型号:采用施耐...
