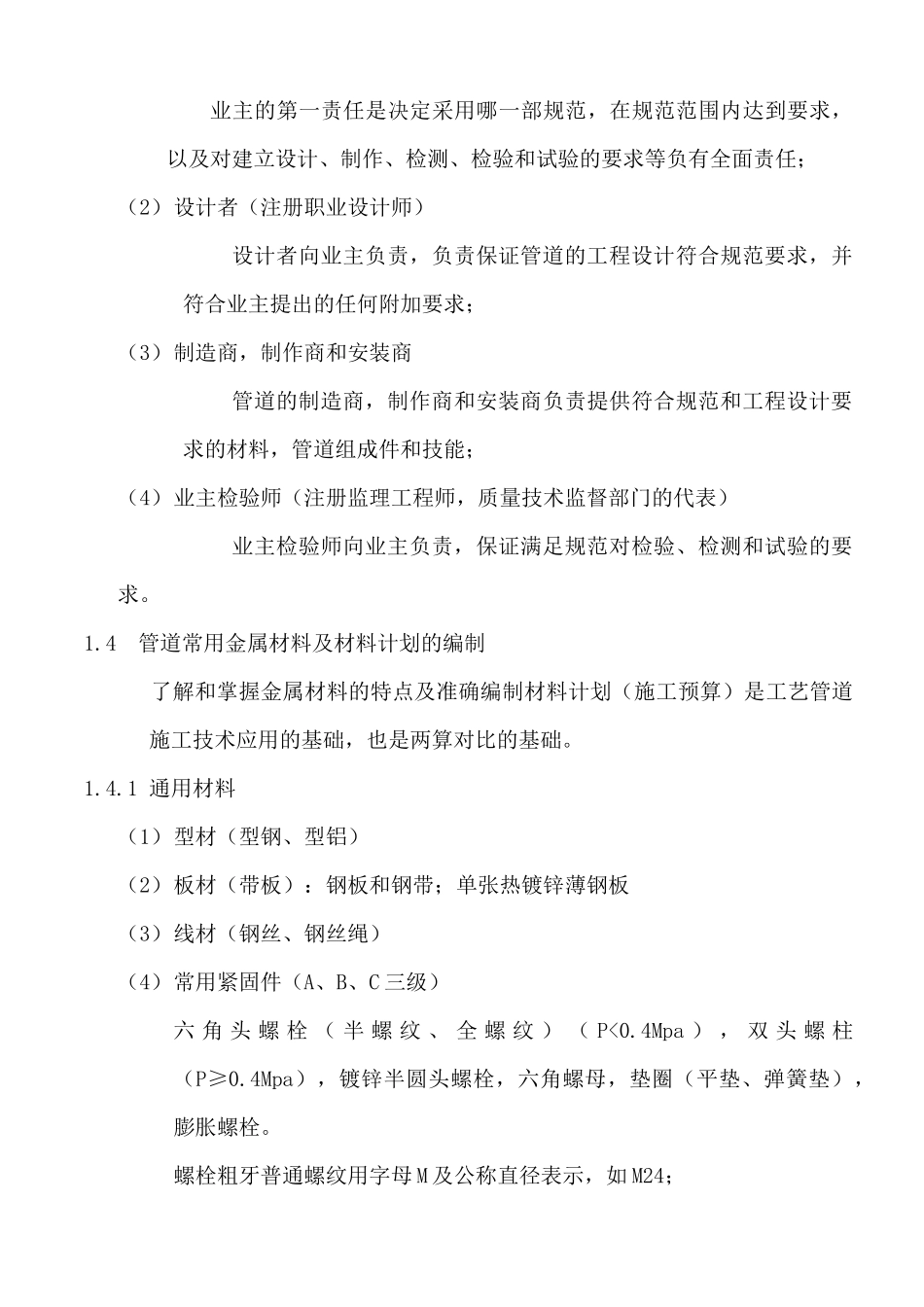

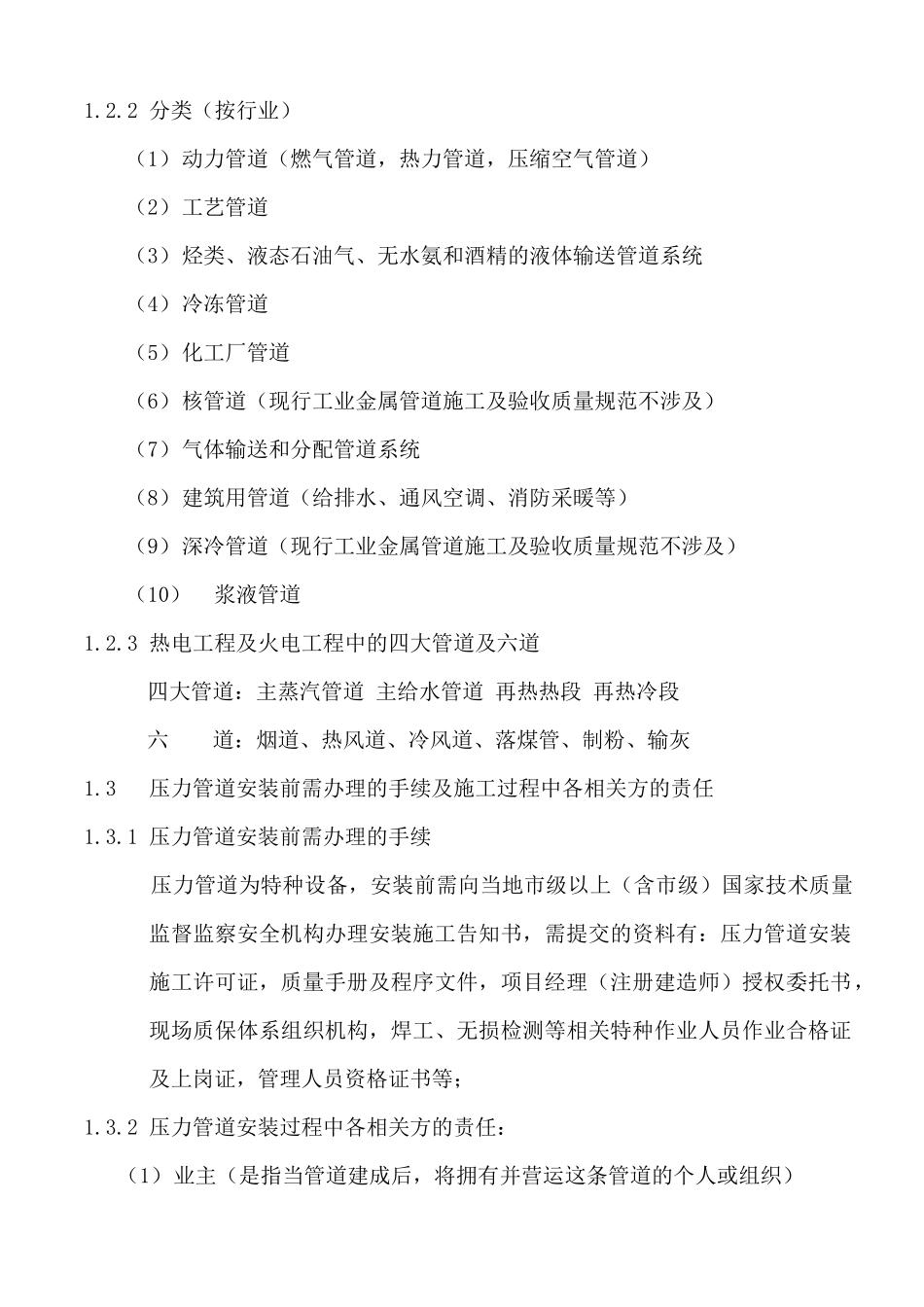

工艺管道施工技术应用与实践（技能培训）2006.8.191.工艺管道施工技术应用1.1工艺管道施工技术应用的目的和意义1.1.1准确、安全输送所需介质到达设计装置，在装置内生成人们所需的合格产品，满足人类及社会的需要；1.1.2经济、安全、省时、合理的按时或提前完成合同所需要的工期及质量要求，最大限度的提高客户（业主）满意度，同时降低施工成本，达到互惠双赢；1.1.3有利于控制现场成本，质量成本，安全成本，扩大利润空间，促使企业健康、有为、长寿；1.1.4有利于利用价值工程，拓展企业（团队）的技术知名度（专利），展现一批技术精英，沉淀企业（团队）名人无形价值；1.1.5有利于组建与客户（业主）之间的互利战略平台，真正实现质保与终保团队的诚信。1.2压力管道分级及分类1.2.1压力管道分级GA级—长输管道GB级—GB1燃气管道—GB2供热管道GC级—GC1—GC2—GC3目前，我公司压力管道安装许可证级别为GB类和GC1类，GA级还未取1.2.2分类（按行业）（1）动力管道（燃气管道，热力管道，压缩空气管道）（2）工艺管道（3）烃类、液态石油气、无水氨和酒精的液体输送管道系统（4）冷冻管道（5）化工厂管道（6）核管道（现行工业金属管道施工及验收质量规范不涉及）（7）气体输送和分配管道系统（8）建筑用管道（给排水、通风空调、消防采暖等）（9）深冷管道（现行工业金属管道施工及验收质量规范不涉及）（10）浆液管道1.2.3热电工程及火电工程中的四大管道及六道四大管道：主蒸汽管道主给水管道再热热段再热冷段六道：烟道、热风道、冷风道、落煤管、制粉、输灰1.3压力管道安装前需办理的手续及施工过程中各相关方的责任1.3.1压力管道安装前需办理的手续压力管道为特种设备，安装前需向当地市级以上（含市级）国家技术质量监督监察安全机构办理安装施工告知书，需提交的资料有：压力管道安装施工许可证，质量手册及程序文件，项目经理（注册建造师）授权委托书，现场质保体系组织机构，焊工、无损检测等相关特种作业人员作业合格证及上岗证，管理人员资格证书等；1.3.2压力管道安装过程中各相关方的责任：（1）业主（是指当管道建成后，将拥有并营运这条管道的个人或组织）业主的第一责任是决定采用哪一部规范，在规范范围内达到要求，以及对建立设计、制作、检测、检验和试验的要求等负有全面责任；（2）设计者（注册职业设计师）设计者向业主负责，负责保证管道的工程设计符合规范要求，并符合业主提出的任何附加要求；（3）制造商，制作商和安装商管道的制造商，制作商和安装商负责提供符合规范和工程设计要求的材料，管道组成件和技能；（4）业主检验师（注册监理工程师，质量技术监督部门的代表）业主检验师向业主负责，保证满足规范对检验、检测和试验的要求。1.4管道常用金属材料及材料计划的编制了解和掌握金属材料的特点及准确编制材料计划（施工预算）是工艺管道施工技术应用的基础，也是两算对比的基础。1.4.1通用材料（1）型材（型钢、型铝）（2）板材（带板）：钢板和钢带；单张热镀锌薄钢板（3）线材（钢丝、钢丝绳）（4）常用紧固件（A、B、C三级）六角头螺栓（半螺纹、全螺纹）（P<0.4Mpa），双头螺柱（P≥0.4Mpa），镀锌半圆头螺栓，六角螺母，垫圈（平垫、弹簧垫），膨胀螺栓。螺栓粗牙普通螺纹用字母M及公称直径表示，如M24；细牙普通螺纹用字母M及公称直径×螺距表示，如M24×1.5；（具体选用见相关标准紧固件图集）1.4.2常用金属材料—钢铁材料①碳素结构钢：分低、中、高碳钢三种。普通碳素结构钢（GB/T700-1988）Q195，Q215A～B，Q235A～D，Q255A～B，Q275。施工中常用的Q235A低压流体管，优质碳素结构钢（GB/T699-1999）：08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、20Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、65Mn、70Mn；施工中常用的有20（20g）、45。②低合金结构钢（GB/T1591-1994）Q295A、B，Q345A、B、C、D、E，Q390A、B、C、D、E，Q420A、B、C、D、E，Q460C、D、E；施工中常用的Q345（锅炉钢架主受力部分）。③耐热钢珠光体耐热钢（GB/T3077-1999）：12CrMo，15CrMo，12CrMoV，12Cr2MoWV...
