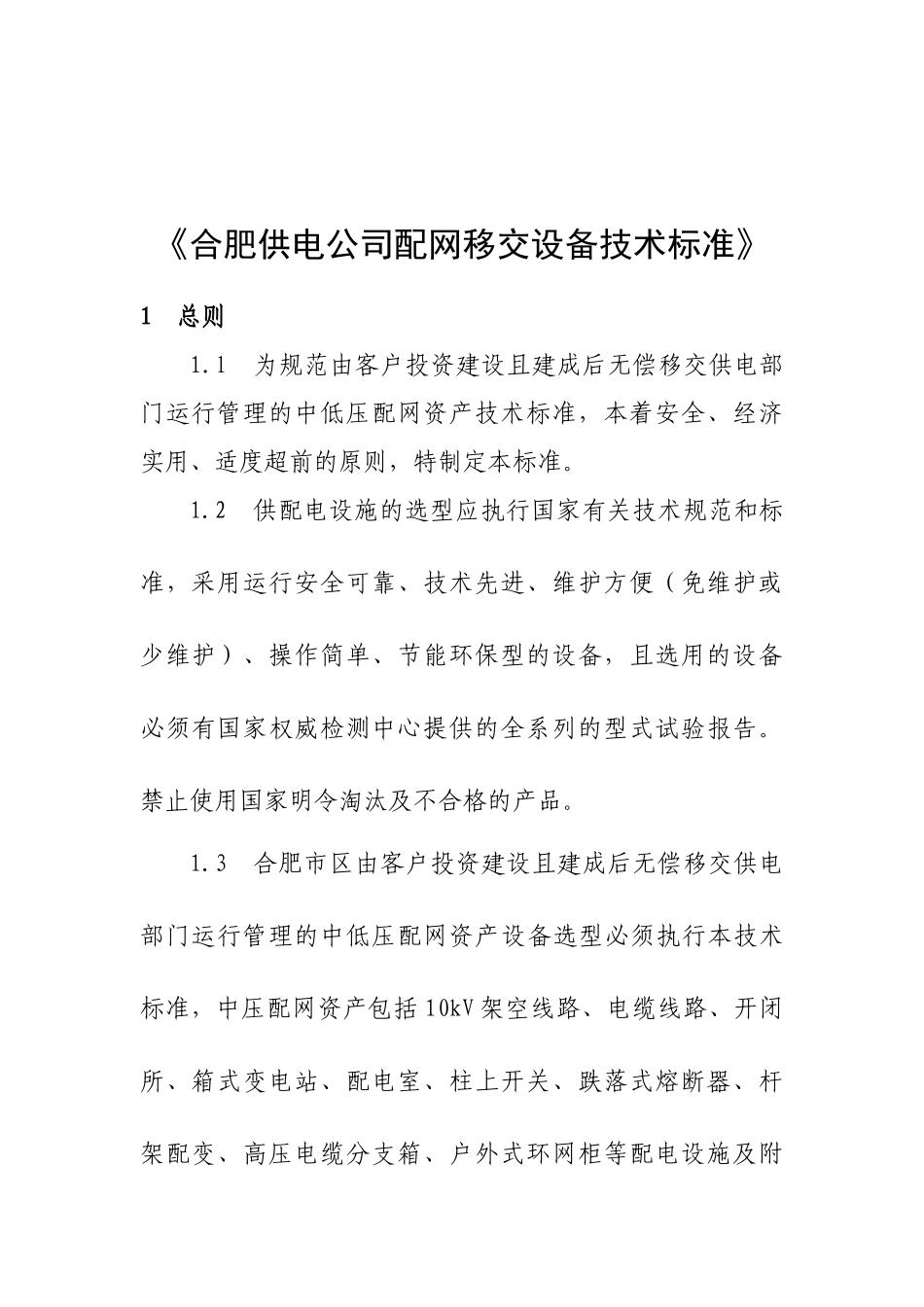

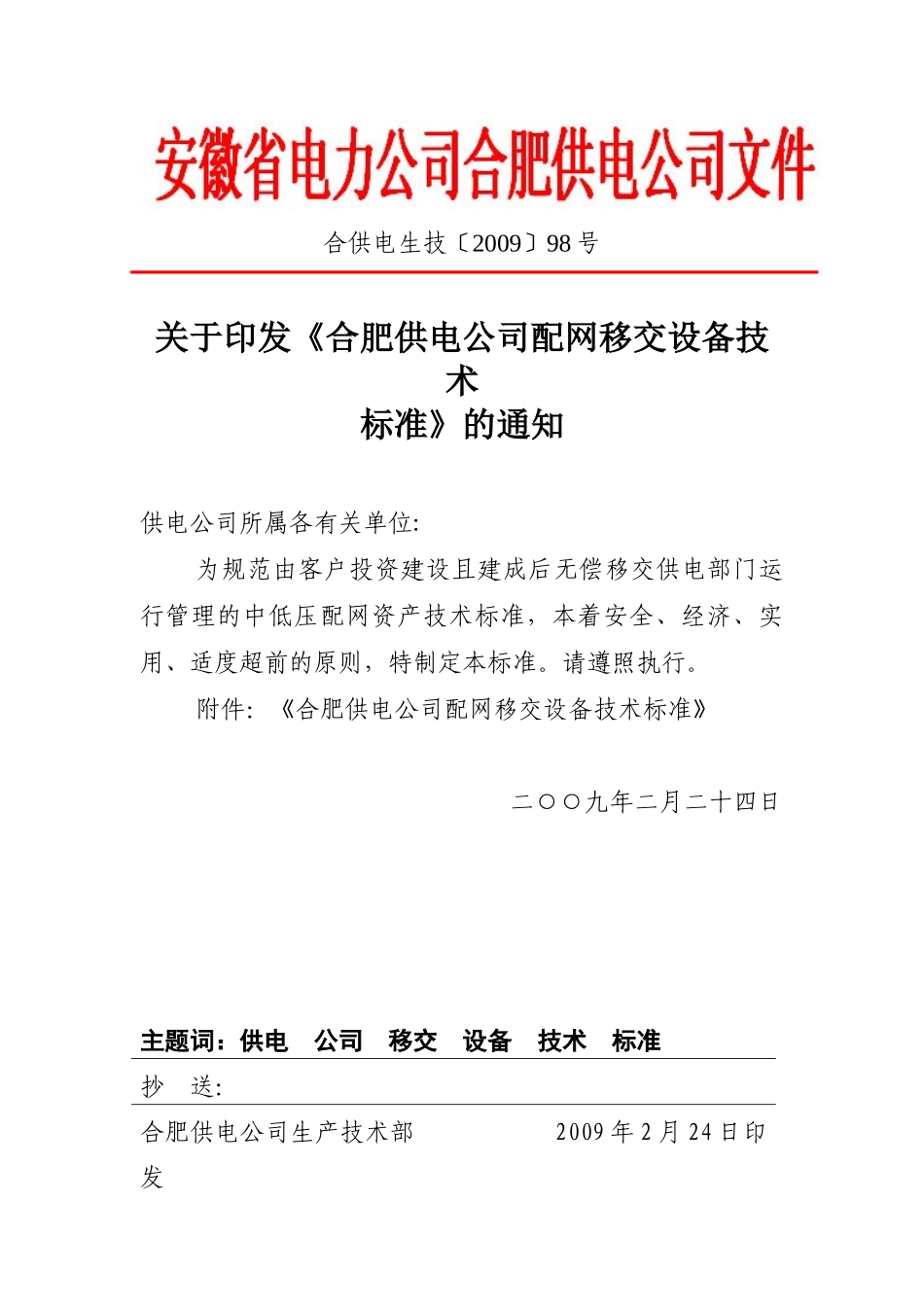

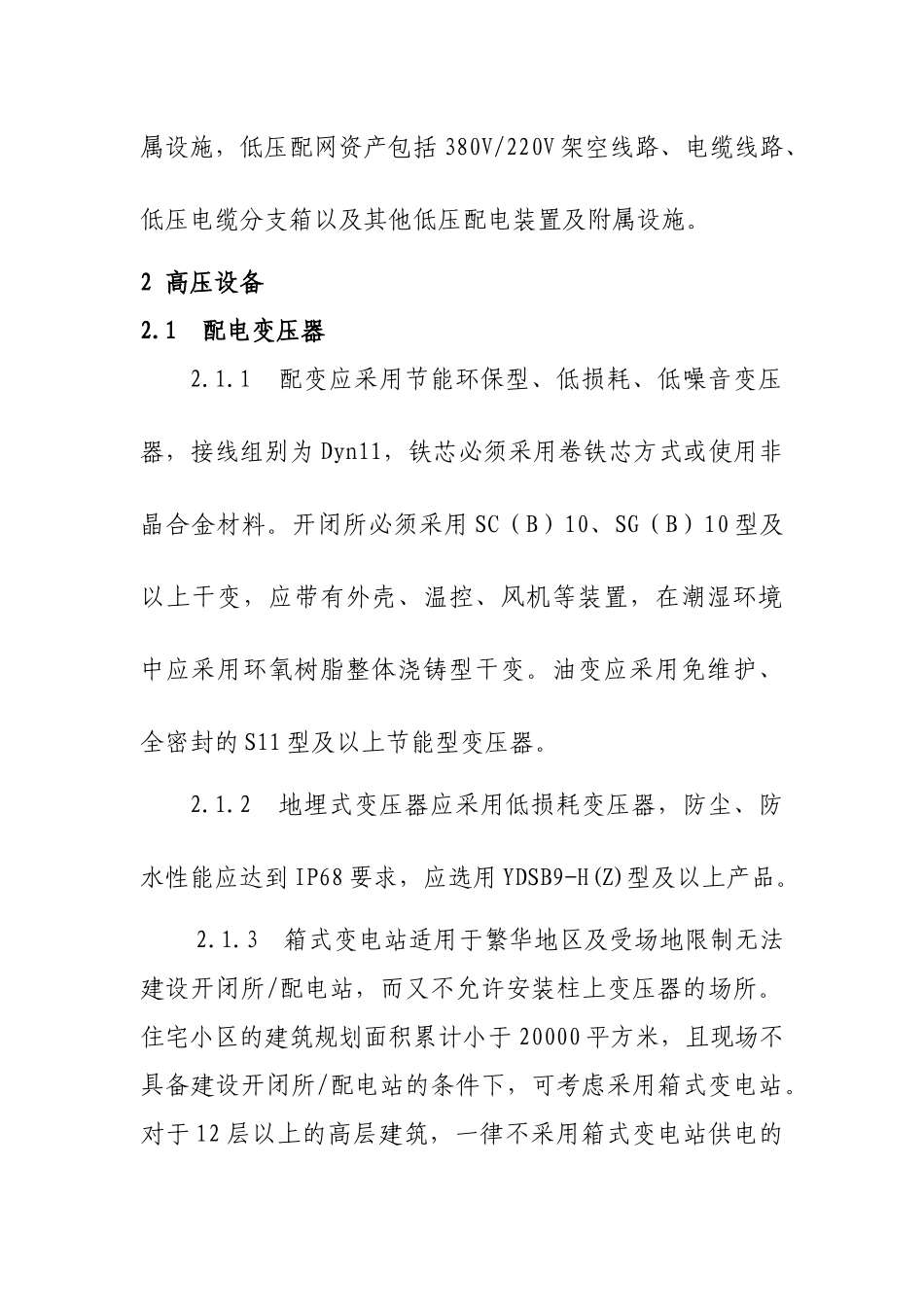

合供电生技〔2009〕98号关于印发《合肥供电公司配网移交设备技术标准》的通知供电公司所属各有关单位:为规范由客户投资建设且建成后无偿移交供电部门运行管理的中低压配网资产技术标准，本着安全、经济、实用、适度超前的原则，特制定本标准。请遵照执行。附件：《合肥供电公司配网移交设备技术标准》二○○九年二月二十四日主题词：供电公司移交设备技术标准抄送：合肥供电公司生产技术部2009年2月24日印发《合肥供电公司配网移交设备技术标准》1总则1.l为规范由客户投资建设且建成后无偿移交供电部门运行管理的中低压配网资产技术标准，本着安全、经济实用、适度超前的原则，特制定本标准。1.2供配电设施的选型应执行国家有关技术规范和标准，采用运行安全可靠、技术先进、维护方便（免维护或少维护）、操作简单、节能环保型的设备，且选用的设备必须有国家权威检测中心提供的全系列的型式试验报告。禁止使用国家明令淘汰及不合格的产品。1.3合肥市区由客户投资建设且建成后无偿移交供电部门运行管理的中低压配网资产设备选型必须执行本技术标准，中压配网资产包括10kV架空线路、电缆线路、开闭所、箱式变电站、配电室、柱上开关、跌落式熔断器、杆架配变、高压电缆分支箱、户外式环网柜等配电设施及附属设施，低压配网资产包括380V/220V架空线路、电缆线路、低压电缆分支箱以及其他低压配电装置及附属设施。2高压设备2.1配电变压器2.1.1配变应采用节能环保型、低损耗、低噪音变压器，接线组别为Dyn11，铁芯必须采用卷铁芯方式或使用非晶合金材料。开闭所必须采用SC（B）10、SG（B）10型及以上干变，应带有外壳、温控、风机等装置，在潮湿环境中应采用环氧树脂整体浇铸型干变。油变应采用免维护、全密封的S11型及以上节能型变压器。2.1.2地埋式变压器应采用低损耗变压器，防尘、防水性能应达到IP68要求，应选用YDSB9-H(Z)型及以上产品。2.1.3箱式变电站适用于繁华地区及受场地限制无法建设开闭所/配电站，而又不允许安装柱上变压器的场所。住宅小区的建筑规划面积累计小于20000平方米，且现场不具备建设开闭所/配电站的条件下，可考虑采用箱式变电站。对于12层以上的高层建筑，一律不采用箱式变电站供电的方案；对于12层及以下的小高层建筑，原则上不采用箱式变电站供电的方案。箱式变电站的单台容量不得超过630千伏安，正常应使用单台容量500千伏安及以下的箱式变压器。箱式变电站应采用美式整体预制式箱变，或CSS-W型的同类产品或以上型号的欧变，且应具备以下功能：（1）高压应有二工位开关；（2）低压出线间隔应为单列水平排列方式布置；（3）具有计量装置功能；（4）低压电容器应单列一室；（5）低损耗、低噪音，满足国家技术标准要求；（6）安装位置应与居民住宅保持足够距离，符合环保要求。2.1.4配电变压器均应安装低压无功补偿装置就地补偿。根据无功功率的需量及电能质量要求装配无功补偿装置，无功自动补偿装置应采用智能型免维护设备，具备自动过零投切、分相补偿等功能2.210kV架空线路2.2.1架空线路应采用全绝缘标准化设计，电杆一律采用自立杆方式，不得设置拉线；2.2.2导线应采用JKLYJ－240mm2交联聚乙烯绝缘导线，直线杆统一采用18米加强型砼杆，采用复合绝缘子，横担采用70mm×70mm×7mm角铁横担或预制燕翅式横担；2.2.3绝缘导线之间电气连接采用绝缘穿刺线夹或并沟线夹连接，连接处不准承力。支线T接一律采用并沟线夹。2.2.4绝缘导线机械连接应采用压接法连接，连接后应恢复绝缘保护层，不准缠绕连接，每相导线在一个档距内只能有一个接头，跨越道路、河流、铁路不准有接头。2.2.5架空线路档距市区45m以内，乡村55m以内;2.2.6架空线路在首端、耐张、柱上开关两侧、T接处应安装10kV多功能故障寻址仪、穿刺接地环；2.2.7配电变压器、开关、电力电缆终端处所安装的避雷器采用氧化锌避雷器。架空绝缘线路应加装防雷击断线的避雷装置，避雷装置应按照产品安装规范要求安装；2.2.8跌落式熔断器采用PRW15-12/100A及以上型号或同等型号产品；2.2.9柱上开关应采用施耐德、ABB或国产ZW43－12/630－20及以上型号产品；2.3高压电缆2.3.1高压电缆应采用YJV22型三芯统包型交...
