钢结构施工工艺规程VIP免费

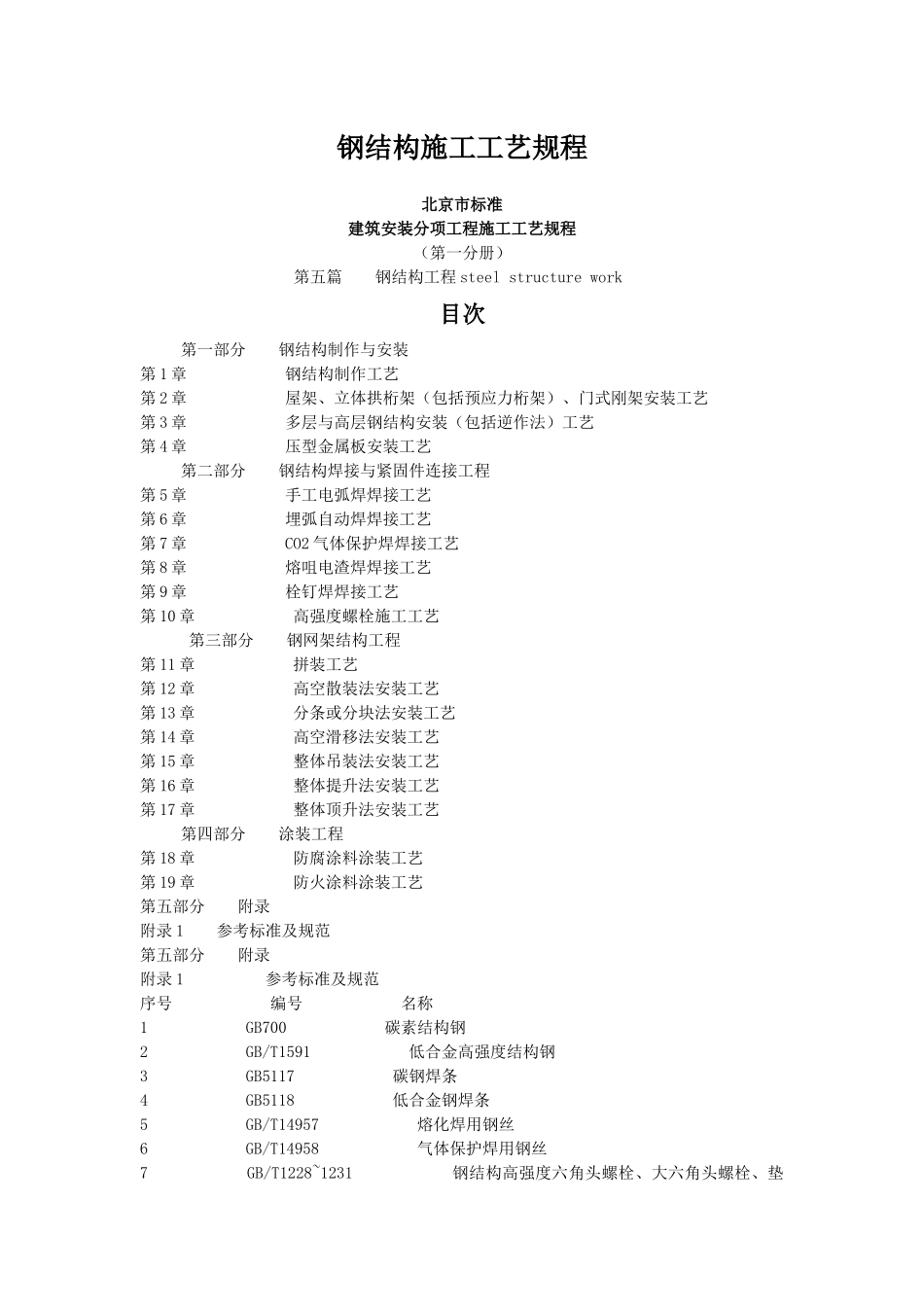

钢结构施工工艺规程北京市标准建筑安装分项工程施工工艺规程（第一分册）第五篇钢结构工程steelstructurework目次第一部分钢结构制作与安装第1章钢结构制作工艺第2章屋架、立体拱桁架（包括预应力桁架）、门式刚架安装工艺第3章多层与高层钢结构安装（包括逆作法）工艺第4章压型金属板安装工艺第二部分钢结构焊接与紧固件连接工程第5章手工电弧焊焊接工艺第6章埋弧自动焊焊接工艺第7章CO2气体保护焊焊接工艺第8章熔咀电渣焊焊接工艺第9章栓钉焊焊接工艺第10章高强度螺栓施工工艺第三部分钢网架结构工程第11章拼装工艺第12章高空散装法安装工艺第13章分条或分块法安装工艺第14章高空滑移法安装工艺第15章整体吊装法安装工艺第16章整体提升法安装工艺第17章整体顶升法安装工艺第四部分涂装工程第18章防腐涂料涂装工艺第19章防火涂料涂装工艺第五部分附录附录1参考标准及规范第五部分附录附录1参考标准及规范序号编号名称1GB700碳素结构钢2GB/T1591低合金高强度结构钢3GB5117碳钢焊条4GB5118低合金钢焊条5GB/T14957熔化焊用钢丝6GB/T14958气体保护焊用钢丝7GB/T1228~1231钢结构高强度六角头螺栓、大六角头螺栓、垫圈与技术条件8GB3632~3633钢结构用扭剪型高强度螺栓连接副9JGJ82~91钢结构高强度螺栓连接的设计、施工及验收规程10JGJ81建筑钢结构焊接技术规程11GBJ17钢结构设计规范12GB50300-2002建筑工程施工质量验收统一标准13GB50205-2001钢结构工程施工质量验收规范14JGJ99-98高层民用建筑钢结构技术规程15GB50026-93工程测量规范16JGJ80建筑施工高处作业安全技术规程17GB11345-89钢焊缝手工超声波探伤方法和探伤结果分级法18GB3323钢融化焊对接接头射线照相和质量分级法19JG/T3034.1焊接球节点钢网架焊缝超声波探伤方法及质量分级法20JG/T3034.2螺栓球节点钢网架焊缝超声波探伤方法及质量分级法21GB5313厚度方向性能钢板22GB5780六角头螺栓—c级23GB500715高层民用建筑设计防火规范24GB14907钢结构防火涂料通用技术条件25CECS24：90钢结构防火涂料应用技术规程26GB8923涂装前钢材表面锈蚀等级和除锈等级27GB/T12755-9建筑用压型钢板28JGJ7-91网架结构设计与施工规程29YB9238-92钢—混凝土组合楼盖结构设计与施工规程30CECS102：98门式刚架轻型房屋钢结构技术规程第三部分钢网架结构工程1.适用范围：网架结构是指工业与民用建筑屋盖及楼层的空间铰接杆件体系如双层平板网架结构、三层平板网架结构，双层曲面网架结构，组合网架结构，这里不包括悬挂网架，斜拉网架，预应力网架及杂交结构等。2.网架结构常用形式有:由平面桁架系组成的两向正交正放网架,两向正交斜放网架,两向斜交斜放网架,单向折线形网架。由四角锥体组成的正放四角锥网架,正放抽空四角锥网架,棋盘形四角锥网架,斜放四角锥网架,星形四角锥网架。由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝形三角锥网架。3.从节点而言,经常用的有焊接空心球节点4.应根据网架受力和构造特点（如结构选型、网架刚度、外型特点、支撑形式、支座构造等），在满足质量、安全、进度和经济效果的要求下，结合当地的施工技术条件和设备资源配备等因素。因地制宜综合确定，拼装及安装方法。常用的工地安装方法有六种：高空散装法、分条或分块安装法、高空滑移法、整体吊装法整体提升法和整体顶升法。第一章：操作工艺说明1.4.2操作工艺1.放样、号料1）熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。2）准备好做样板、样杆的材料，一般可采用薄铁皮和小扁钢。3）放样需要钢尺必须经过计量部门的校验复核，合格后方可使用。4）号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分别号料。并依据先大后小的原则依次号料。5）样板样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。6）放样和号料应预留收缩量（包括现场焊接收缩量）及切割、铣端等需要的加工余量：铣端余量：剪切后加工的一般每边加3—4mm，气割后加工的则每边加4—5mm。切割余量：自动气割割缝宽度为3mm，手工气割割缝宽度为4mm。焊接收缩量根据构件的结构特点由工艺给出。7）主要受...
