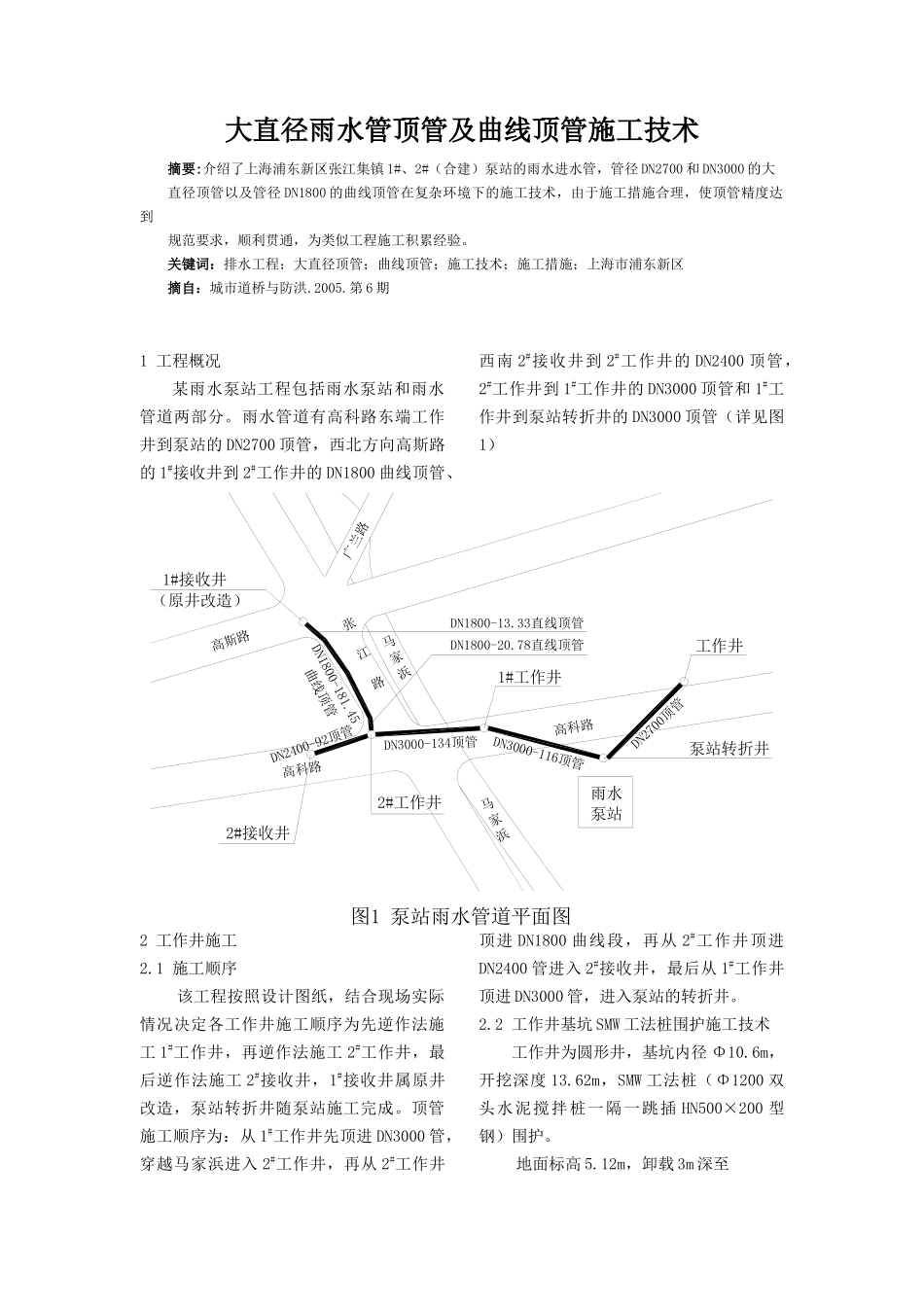

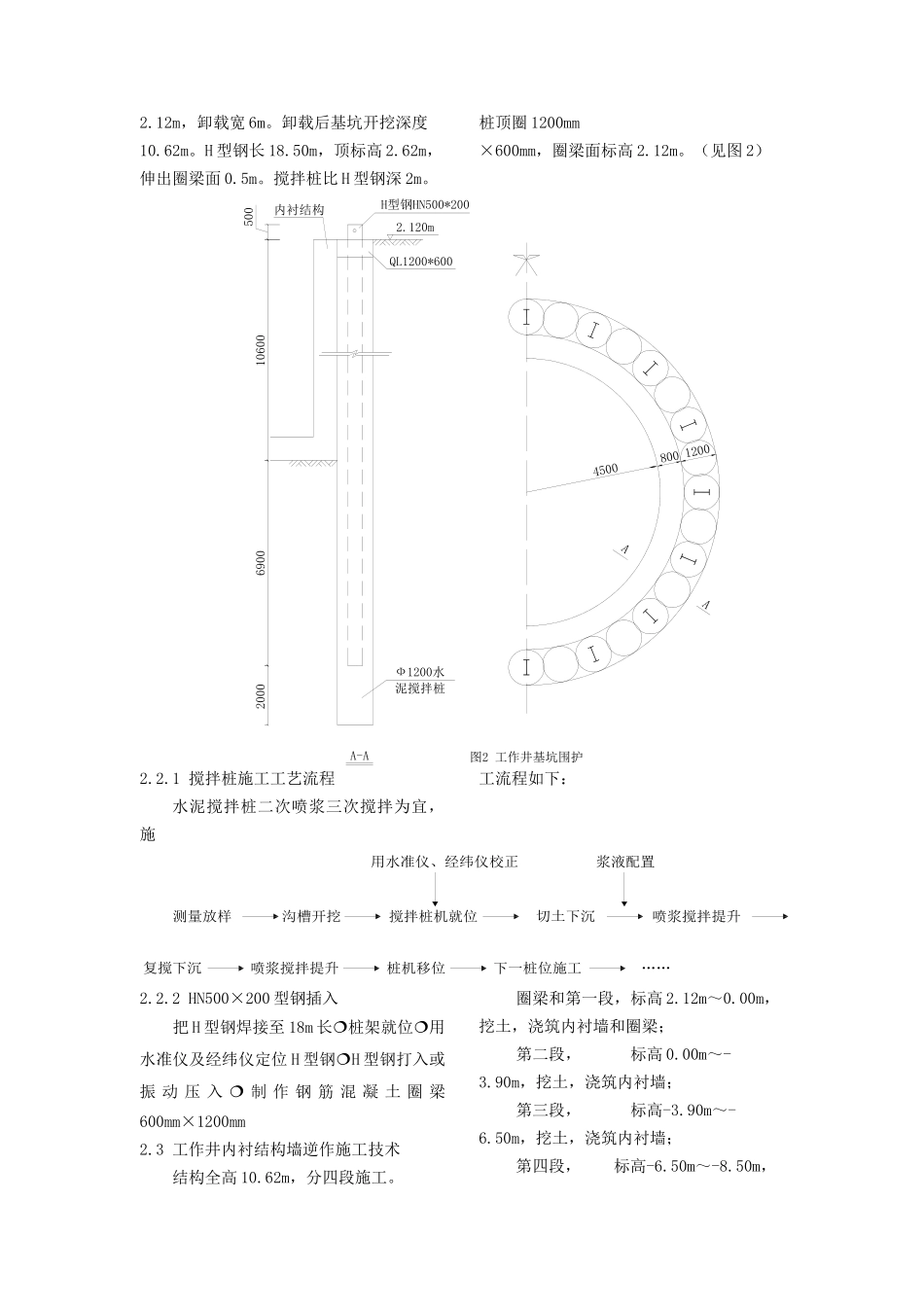

大直径雨水管顶管及曲线顶管施工技术摘要:介绍了上海浦东新区张江集镇1#、2#（合建）泵站的雨水进水管，管径DN2700和DN3000的大直径顶管以及管径DN1800的曲线顶管在复杂环境下的施工技术，由于施工措施合理，使顶管精度达到规范要求，顺利贯通，为类似工程施工积累经验。关键词：排水工程；大直径顶管；曲线顶管；施工技术；施工措施；上海市浦东新区摘自：城市道桥与防洪.2005.第6期1工程概况某雨水泵站工程包括雨水泵站和雨水管道两部分。雨水管道有高科路东端工作井到泵站的DN2700顶管，西北方向高斯路的1#接收井到2#工作井的DN1800曲线顶管、西南2#接收井到2#工作井的DN2400顶管，2#工作井到1#工作井的DN3000顶管和1#工作井到泵站转折井的DN3000顶管（详见图1）2工作井施工2.1施工顺序该工程按照设计图纸，结合现场实际情况决定各工作井施工顺序为先逆作法施工1#工作井，再逆作法施工2#工作井，最后逆作法施工2#接收井，1#接收井属原井改造，泵站转折井随泵站施工完成。顶管施工顺序为：从1#工作井先顶进DN3000管，穿越马家浜进入2#工作井，再从2#工作井顶进DN1800曲线段，再从2#工作井顶进DN2400管进入2#接收井，最后从1#工作井顶进DN3000管，进入泵站的转折井。2.2工作井基坑SMW工法桩围护施工技术工作井为圆形井，基坑内径Φ10.6m，开挖深度13.62m，SMW工法桩（Φ1200双头水泥搅拌桩一隔一跳插HN500×200型钢）围护。地面标高5.12m，卸载3m深至广兰路高斯路高科路高科路张江路马家浜马家浜1#接收井（原井改造）雨水泵站2#接收井2#工作井1#工作井工作井泵站转折井图1泵站雨水管道平面图DN1800-13.33直线顶管DN1800-181.45曲线顶管DN1800-20.78直线顶管DN2400-92顶管DN3000-134顶管DN3000-116顶管DN2700顶管2.12m，卸载宽6m。卸载后基坑开挖深度10.62m。H型钢长18.50m，顶标高2.62m，伸出圈梁面0.5m。搅拌桩比H型钢深2m。桩顶圈1200mm×600mm，圈梁面标高2.12m。（见图2）2.2.1搅拌桩施工工艺流程水泥搅拌桩二次喷浆三次搅拌为宜，施工流程如下：2.2.2HN500×200型钢插入把H型钢焊接至18m长桩架就位用水准仪及经纬仪定位H型钢H型钢打入或振动压入制作钢筋混凝土圈梁600mm×1200mm2.3工作井内衬结构墙逆作施工技术结构全高10.62m，分四段施工。圈梁和第一段，标高2.12m～0.00m，挖土，浇筑内衬墙和圈梁；第二段，标高0.00m～-3.90m，挖土，浇筑内衬墙；第三段，标高-3.90m～-6.50m，挖土，浇筑内衬墙；第四段，标高-6.50m～-8.50m，2.120mH型钢HN500*200QL1200*600Ф1200水泥搅拌桩45008001200AA2000690010600500A-A图2工作井基坑围护内衬结构测量放样沟槽开挖搅拌桩机就位切土下沉喷浆搅拌提升复搅下沉喷浆搅拌提升桩机移位下一桩位施工……用水准仪、经纬仪校正浆液配置挖土，先浇垫层和底板，再回筑第四段内衬墙。每节内衬结构段的施工，土方挖到分段标高后，沿基坑周边往下挖0.8m宽1m深的沟槽，焊接内衬墙结构钢筋，其竖向钢筋下端分别伸入沟槽0.3m和1m，然后对沟槽分层回填黄沙夯实，再50mm厚C10砼垫层铺平到开挖面，接着安装节段模板，浇注节段砼。节段施工缝的止水，是在节段底部砼垫层面，靠内排钢筋安设一圈150mm×150mm的木条。木条于下一节段土方开挖时扣出，形成节段间高低差止水缝。（见图3）图3内衬墙第一节段施工3大直径（DN3000）直线顶管主要施工技术3.1顶管掘土机型式选用顶管掘进机的选型，针对该工程覆土层厚（2～3)D,D为顶管内径，“F”型钢筋混凝土承插管，沿线地面建筑物虽不多，但在顶进过程中，要穿越马家浜河，河中覆土厚度约h=2～2.5m，过河之后要在张江路下穿过，进人2#工作井，张江路两侧各种管线较多，需要保护，根据这个特点，选用多刀（四个小刀盘）土压平衡掘进机。此种掘进机纠偏灵活，方向容易控制，对土体扰动小，地面变形小，排除障碍物能力强。3.2工具管的出洞技术3.2.1工具管进出洞地基加固措施顶管施工中的进出洞是一项很重要的工作，由于顶管所处的地层含水量大，扰动后易塑流的特点，为防止机头进出洞时地下泥水的涌入，确保机头进出洞时的安全性和可靠性，我们采用压密注浆技术对进出洞口周围的土体进行“窗”式加固措施，...
