福州金山大桥工艺及作业指导书汇编VIP免费

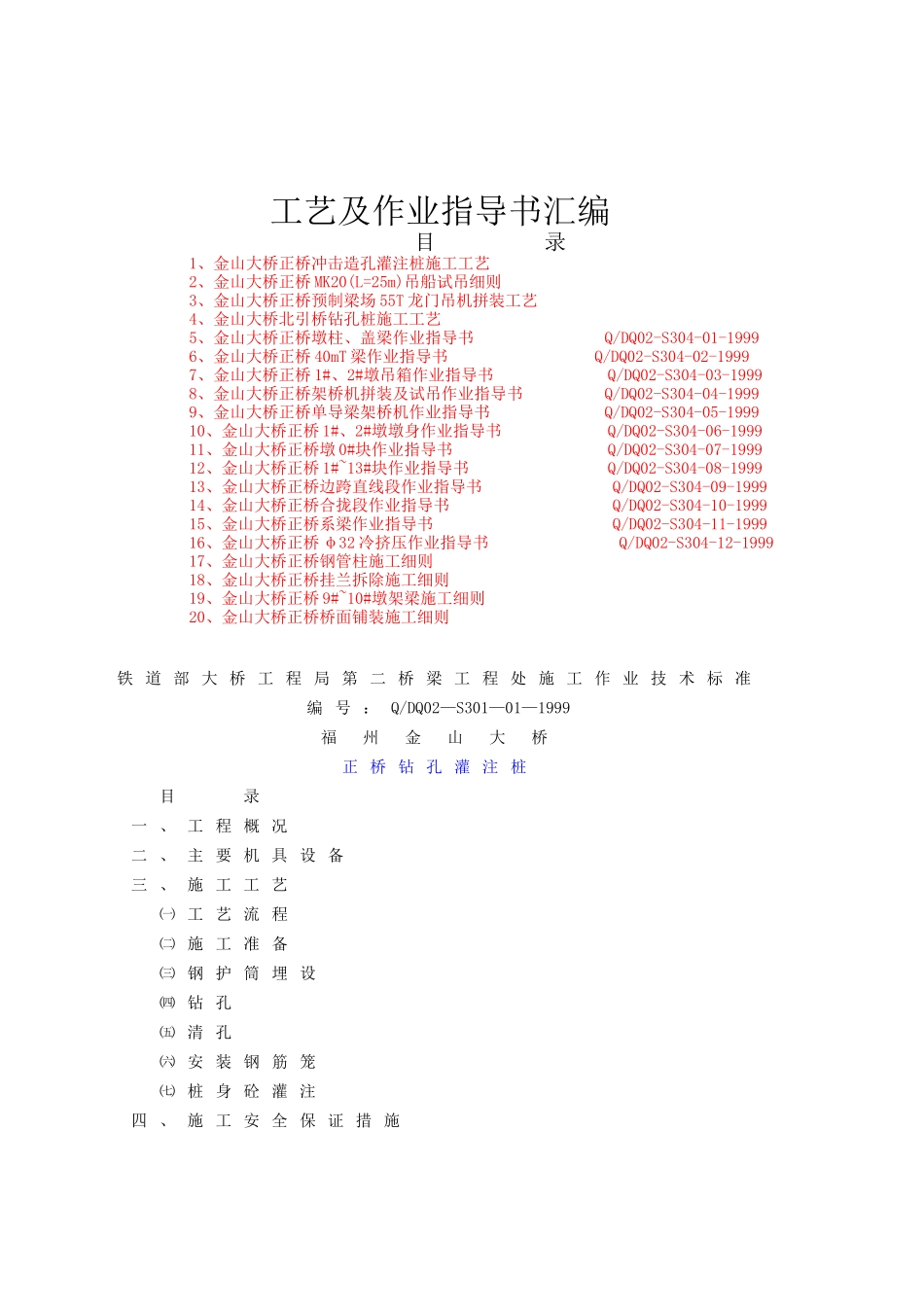

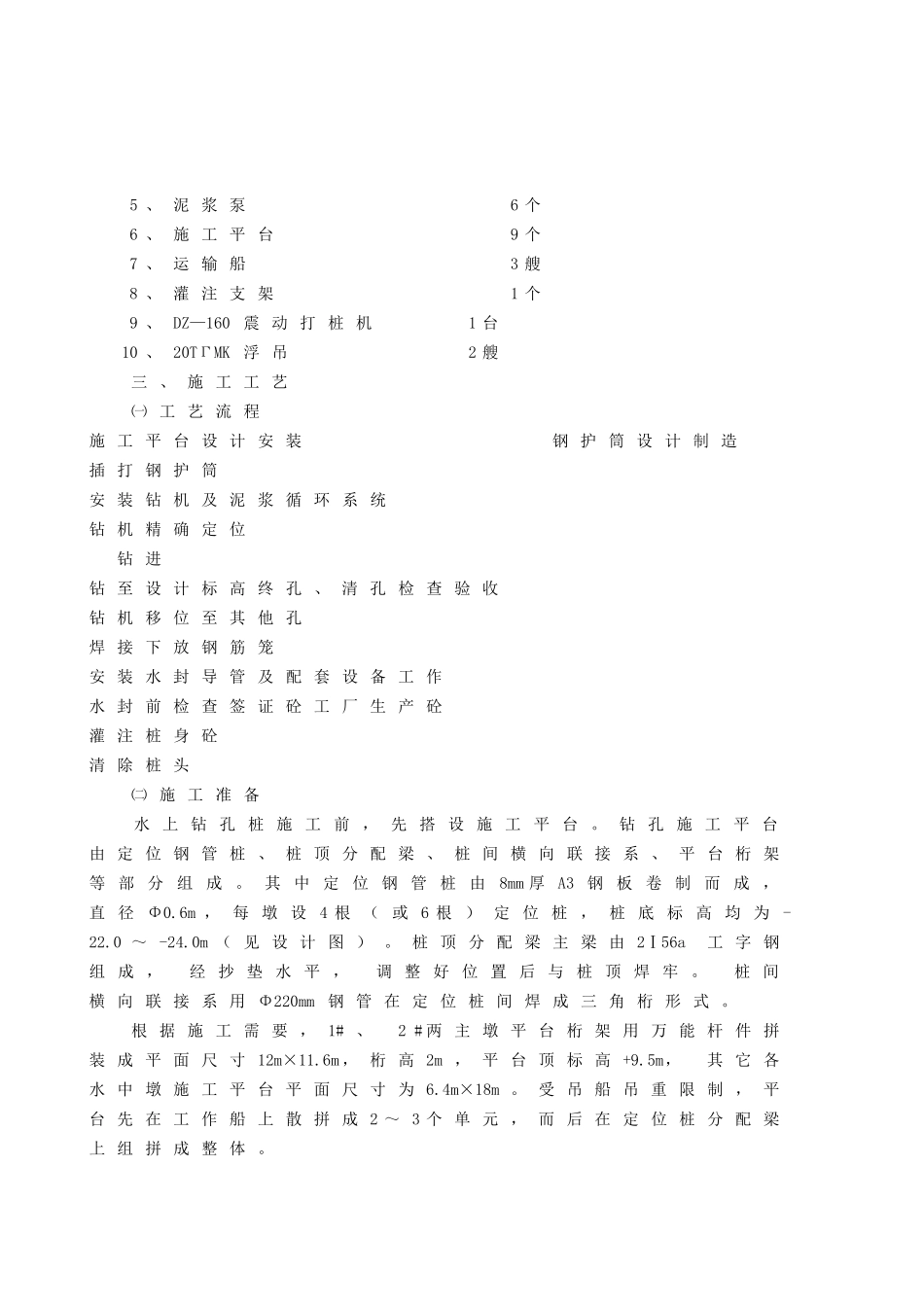

工艺及作业指导书汇编目录1、金山大桥正桥冲击造孔灌注桩施工工艺2、金山大桥正桥MK20(L=25m)吊船试吊细则3、金山大桥正桥预制梁场55T龙门吊机拼装工艺4、金山大桥北引桥钻孔桩施工工艺5、金山大桥正桥墩柱、盖梁作业指导书Q/DQ02-S304-01-19996、金山大桥正桥40mT梁作业指导书Q/DQ02-S304-02-19997、金山大桥正桥1#、2#墩吊箱作业指导书Q/DQ02-S304-03-19998、金山大桥正桥架桥机拼装及试吊作业指导书Q/DQ02-S304-04-19999、金山大桥正桥单导梁架桥机作业指导书Q/DQ02-S304-05-199910、金山大桥正桥1#、2#墩墩身作业指导书Q/DQ02-S304-06-199911、金山大桥正桥墩0#块作业指导书Q/DQ02-S304-07-199912、金山大桥正桥1#~13#块作业指导书Q/DQ02-S304-08-199913、金山大桥正桥边跨直线段作业指导书Q/DQ02-S304-09-199914、金山大桥正桥合拢段作业指导书Q/DQ02-S304-10-199915、金山大桥正桥系梁作业指导书Q/DQ02-S304-11-199916、金山大桥正桥φ32冷挤压作业指导书Q/DQ02-S304-12-199917、金山大桥正桥钢管柱施工细则18、金山大桥正桥挂兰拆除施工细则19、金山大桥正桥9#~10#墩架梁施工细则20、金山大桥正桥桥面铺装施工细则铁道部大桥工程局第二桥梁工程处施工作业技术标准编号：Q/DQ02—S301—01—1999福州金山大桥正桥钻孔灌注桩目录一、工程概况二、主要机具设备三、施工工艺㈠工艺流程㈡施工准备㈢钢护筒埋设㈣钻孔㈤清孔㈥安装钢筋笼㈦桩身砼灌注四、施工安全保证措施五、有关质量记录表格一、工程概况福州市金山大桥是跨越闽江连接福州市区与金山投资区的一座大型城市桥梁。东接上浦路与市区西部的主干道工业路相连，西端跨越沿江聚龙路与金山投资区相连，大桥的建成对缓解城西交通，发展金山投资区具有重要的意义。桥位处闽江河道呈微Ｓ型弯。河床内距东岸约160m处有一砂洲，其顶面高程约+4.0m（罗零）。主河道偏西侧，河床为Ｗ型复式河床，桥位处水位受潮汐影响，实测9月上旬水位为+2.4m～+5.2m。正桥跨径布置及地质情况如下：正桥全长790m。自东向西跨径布置为7×40m简支Ｔ梁（07#～0#墩）＋（60+110+60）mＴ型刚构（0#～3#墩）＋7×40m简支梁（3#～10#墩），其中07#、10#墩为与东西引桥共用墩，即相应于东西引桥的E7#、w0#墩。两墩均为3根Φ1.6m钻孔灌注桩，1#、2#墩为主桥Ｔ构主墩，基础为6根Φ1.8m钻孔桩，其余各墩均为2根Φ1.8m钻孔桩。正桥的地质详勘，勘测单位安排在施工平台搭设后勘察，故只能依据初勘阶段为数不多的钻探孔，东边孔淤泥及淤泥质粘土层较厚，主孔及西边孔覆盖中砂与淤泥质粘土，整个正桥范围均有11～17m厚的卵石层、砂砾填充，粒径相应较大，桩基持力层选择在卵石层或强风化花岗岩中。根据各墩位处地形，主桥01#～5#墩，05#、06#采用固定平台法施工，07#、02#～04#、及6#～10#各墩均可采用岸上施工。本工艺主要针对水中墩Φ1.8m钻孔桩施工，其余各墩可比照本工艺执行。附图：桥式布置简图。二、主要机具设备1、冲击式钻机8台2、GPS-15旋转钻机2台3、卷扬机30台4、砼工厂2座5、泥浆泵6个6、施工平台9个7、运输船3艘8、灌注支架1个9、DZ—160震动打桩机1台10、20TΓMK浮吊2艘三、施工工艺㈠工艺流程施工平台设计安装钢护筒设计制造插打钢护筒安装钻机及泥浆循环系统钻机精确定位钻进钻至设计标高终孔、清孔检查验收钻机移位至其他孔焊接下放钢筋笼安装水封导管及配套设备工作水封前检查签证砼工厂生产砼灌注桩身砼清除桩头㈡施工准备水上钻孔桩施工前，先搭设施工平台。钻孔施工平台由定位钢管桩、桩顶分配梁、桩间横向联接系、平台桁架等部分组成。其中定位钢管桩由8mm厚A3钢板卷制而成，直径Φ0.6m，每墩设4根（或6根）定位桩，桩底标高均为-22.0～-24.0m（见设计图）。桩顶分配梁主梁由2Ⅰ56a工字钢组成，经抄垫水平，调整好位置后与桩顶焊牢。桩间横向联接系用Φ220mm钢管在定位桩间焊成三角桁形式。根据施工需要，1#、2#两主墩平台桁架用万能杆件拼装成平面尺寸12m×11.6m，桁高2m，平台顶标高+9.5m，其它各水中墩施工平台平面尺寸为6.4m×18m。受吊船吊重限制，平台先在工作船上散拼成2～3个单元，而后在定位桩分配梁上组拼成整体。施工前必须按...
