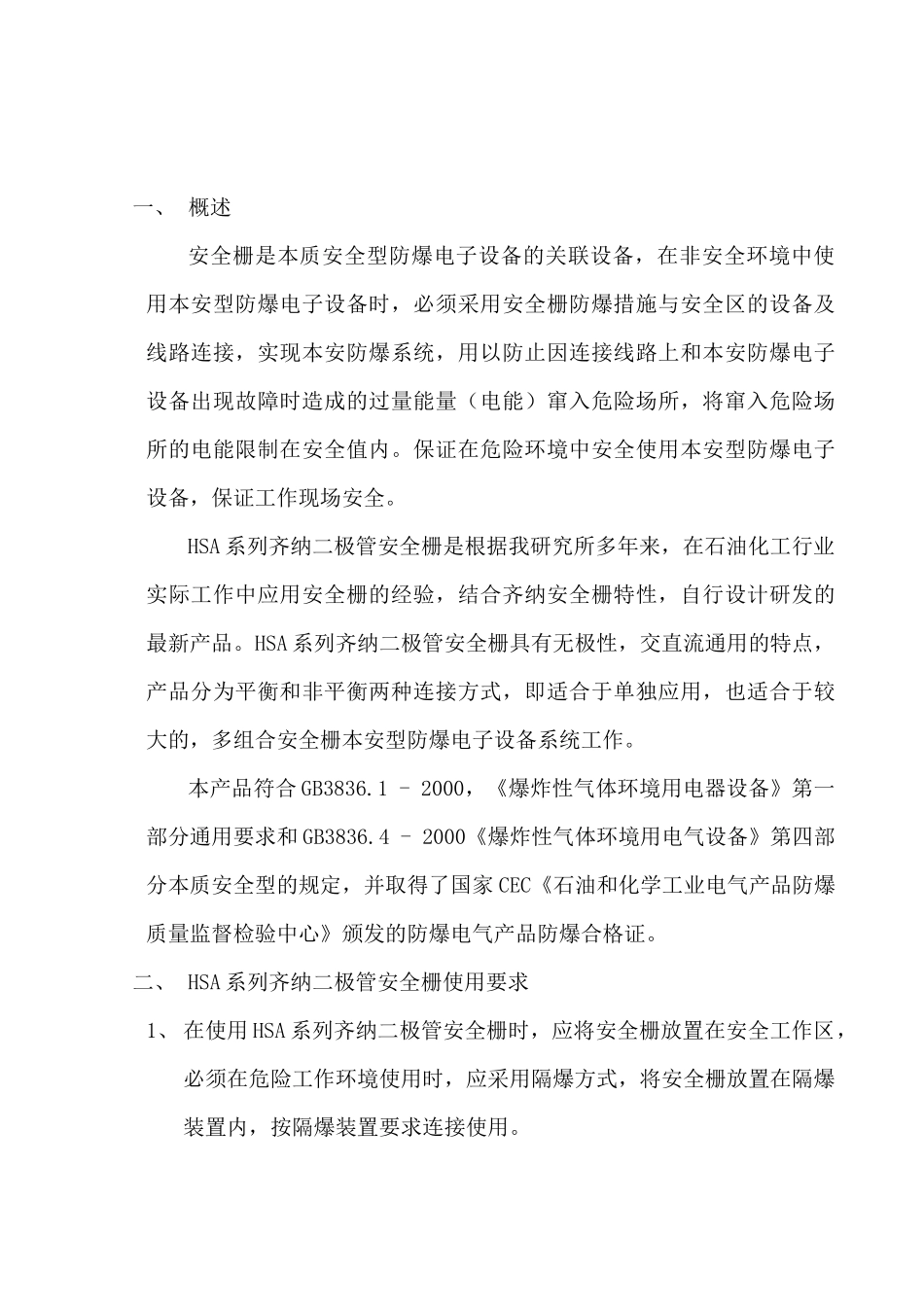

（简介）本质安全型保护无极性平衡／非平衡传输AC／DC兼容目录一、概述二、HAS系列齐纳安全栅使用要求三、产品型号命名四、HSA系列齐纳安全栅参数表五、通用技术参数六、安装连接与接地七、HSA系列齐纳二极管安全栅外形尺寸八、注意事项一、概述安全栅是本质安全型防爆电子设备的关联设备，在非安全环境中使用本安型防爆电子设备时，必须采用安全栅防爆措施与安全区的设备及线路连接，实现本安防爆系统，用以防止因连接线路上和本安防爆电子设备出现故障时造成的过量能量（电能）窜入危险场所，将窜入危险场所的电能限制在安全值内。保证在危险环境中安全使用本安型防爆电子设备，保证工作现场安全。HSA系列齐纳二极管安全栅是根据我研究所多年来，在石油化工行业实际工作中应用安全栅的经验，结合齐纳安全栅特性，自行设计研发的最新产品。HSA系列齐纳二极管安全栅具有无极性，交直流通用的特点，产品分为平衡和非平衡两种连接方式，即适合于单独应用，也适合于较大的，多组合安全栅本安型防爆电子设备系统工作。本产品符合GB3836.1-2000，《爆炸性气体环境用电器设备》第一部分通用要求和GB3836.4-2000《爆炸性气体环境用电气设备》第四部分本质安全型的规定，并取得了国家CEC《石油和化学工业电气产品防爆质量监督检验中心》颁发的防爆电气产品防爆合格证。二、HSA系列齐纳二极管安全栅使用要求1、在使用HSA系列齐纳二极管安全栅时，应将安全栅放置在安全工作区，必须在危险工作环境使用时，应采用隔爆方式，将安全栅放置在隔爆装置内，按隔爆装置要求连接使用。2、HSA系列齐纳二极管安全栅属于一次性使用装置，不得修复使用，如必须修复，应由专业技术人员修复后，经重新检测鉴定合格后方可使用。3、HSA系列齐纳二极管安全栅与本安型防爆电子设备配套使用时，所选用安全栅与本安型防爆电子设备都应取得国家防爆质量监督检验中心颁发的防爆合格证，并经防爆检验单位确认后，可组成本安防爆系统。4、电缆和一次电子设备都是贮能设备，必须按HSA系列齐纳二极管安全栅防爆参数要求计算配用。5、本安型防爆系统基本组合条件：Uo≤UiIo≤IiCo≥Ci+CpLo≥Li+Lp其中：Uo安全栅最高开路电压Io：安全栅最大短路电流Co：安全栅最大负载电容Lo：安全栅最大负载电感。Ui：本安型防爆电子设备允许的最高输入电压Ii：本字型防爆电子设备允许的最大输入电流Ci：本字型防爆电子设备内部最大等效电容Li：本字型防爆电子设备内部最大等效电感Cp：连接导线（或电缆）允许的最大分布电容Lp：连接导线（或电缆）允许的最大分布电感6、本质安全防爆电子设备和关联设备限制能级：当本安型防爆电子设备与HSA系列齐纳二极管安全栅以不同限制能级组合连接成防爆系统时，该系统应降为最底限制能级使用。三、产品型号命名：HSA型号系列编号：150502220025125连接方式标志：P——平衡连接方式F——非平衡连接方式系列产品标志：HSA——HSA系列齐纳二极管安全栅产品举例：HSAP15050：15050型，平衡连接方式，HSA系列齐纳二极管安全栅。四、HSA系列齐纳安全栅参数表HSA系列齐纳安全栅防爆标志防爆合格证号型号防爆参数工作参数UmAC/DC(V)Uo(V)Io(mA)Co(μF)Lo(mH)U(V)I(A)端电阻(R)HSAP1505025015500.2910.013.30.04150×2[Exia]ⅡCCE032037HSAP22200250222000.0830.1020.90.1555×2[Exia]ⅡCCE032037HSAP25125250251250.0551.5022.90.09100×2[Exia]ⅡCCE032037注：1、工作参数U、I为推荐值，应用时可根据防爆参数设计系统使用方案。2、Co、Lo值是按最大点燃曲线（ⅡC）图表查出值。组成本安防爆系统时，须参考图表计算确定。五、通用技术参数1、环境温度：－10－＋45℃2、相对湿度：≤90％3、大气压力：80－110Kpa4、端子色标：兰色：本安侧；红色：非本安侧；绿色：接大地5、重量：200g6、外型尺寸：70×45×187、固定方式：双螺柱汇流条8、连接方式：P：平衡F：非平衡六、安装连接与接地1、HSA系列齐纳二极管安全栅设计为无极性连接，1端和2端为输入端，3端和4端为输出端,5端和6端为接地端。当应用在有“正”、“负”级性传输时和需要保证时间相位关系传输时，应1端－3端、2端－4端对应，正确确定“正”、“...
